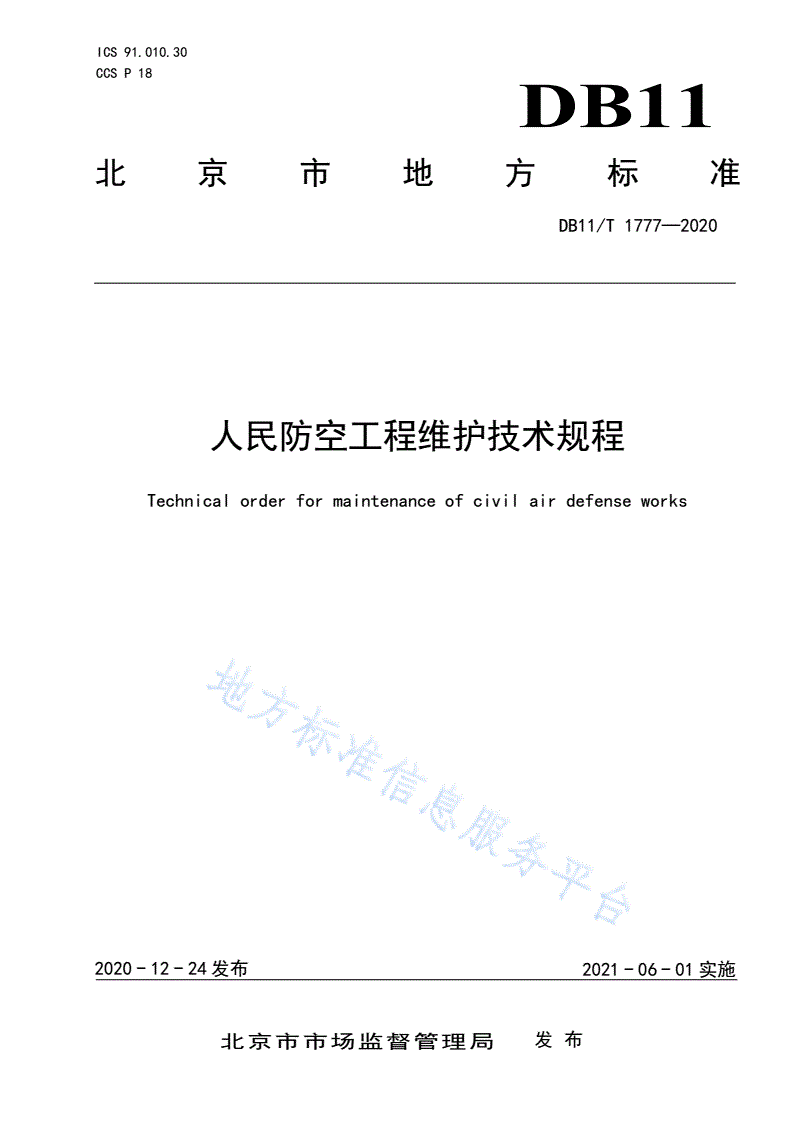

DB11/T 1777-2020 人民防空工程维护技术规程

ICS91.010.30

CCSP18

DB11

北京市地方标准

DB11/T1777—2020

人民防空工程维护技术规程

Technicalorderformaintenanceofcivilairdefenseworks

2020-12-24发布2021-06-01实施

北京市市场监督管理局发布

DB11/T1777—2020

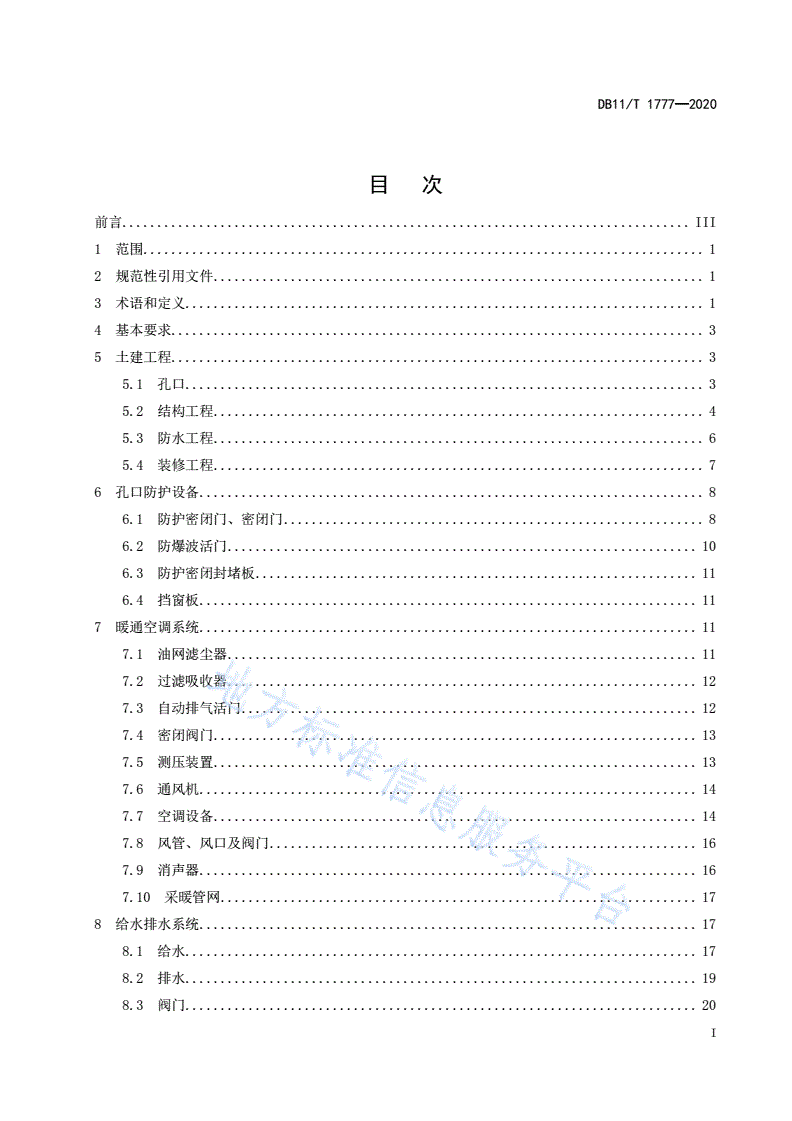

目次

前言.................................................................................III

1范围................................................................................1

2规范性引用文件......................................................................1

3术语和定义..........................................................................1

4基本要求............................................................................3

5土建工程............................................................................3

5.1孔口..........................................................................3

5.2结构工程......................................................................4

5.3防水工程......................................................................6

5.4装修工程......................................................................7

6孔口防护设备........................................................................8

6.1防护密闭门、密闭门............................................................8

6.2防爆波活门...................................................................10

6.3防护密闭封堵板...............................................................11

6.4挡窗板.......................................................................11

7暖通空调系统.......................................................................11

7.1油网滤尘器...................................................................11

7.2过滤吸收器...................................................................12

7.3自动排气活门.................................................................12

7.4密闭阀门.....................................................................13

7.5测压装置.....................................................................13

7.6通风机.......................................................................14

7.7空调设备.....................................................................14

7.8风管、风口及阀门.............................................................16

7.9消声器.......................................................................16

7.10采暖管网....................................................................17

8给水排水系统.......................................................................17

8.1给水.........................................................................17

8.2排水.........................................................................19

8.3阀门.........................................................................20

I

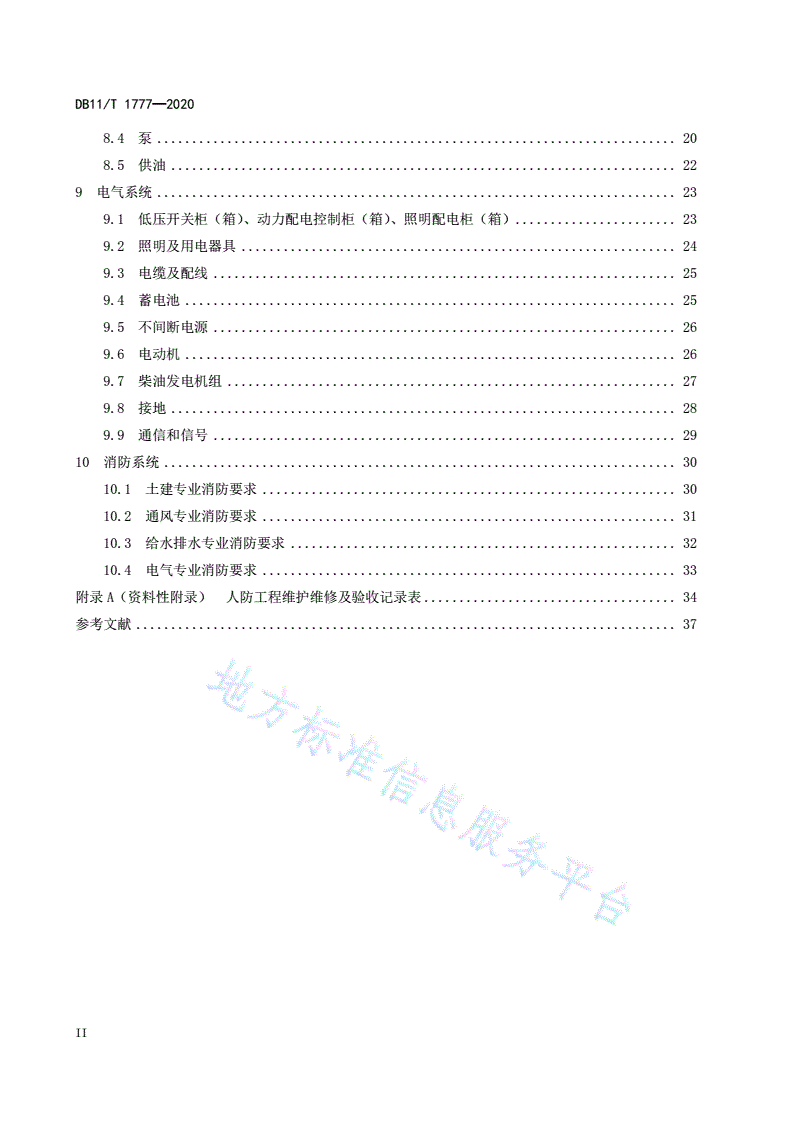

DB11/T1777—2020

8.4泵..........................................................................20

8.5供油........................................................................22

9电气系统..........................................................................23

9.1低压开关柜（箱）、动力配电控制柜（箱）、照明配电柜（箱）.......................23

9.2照明及用电器具..............................................................24

9.3电缆及配线..................................................................25

9.4蓄电池......................................................................25

9.5不间断电源..................................................................26

9.6电动机......................................................................26

9.7柴油发电机组................................................................27

9.8接地........................................................................28

9.9通信和信号..................................................................29

10消防系统.........................................................................30

10.1土建专业消防要求...........................................................30

10.2通风专业消防要求...........................................................31

10.3给水排水专业消防要求.......................................................32

10.4电气专业消防要求...........................................................33

附录A（资料性附录）人防工程维护维修及验收记录表....................................34

参考文献.............................................................................37

II

DB11/T1777—2020

前言

本标准按照GB/T1.1给出的规则起草。

本标准由北京市人民防空办公室提出并归口。

本标准由北京市人民防空办公室组织实施。

本标准起草单位：北京市人民防空办公室、中国建筑标准设计研究院有限公司。

本标准主要起草人：袁代光、田志华、李斌、李家冀、徐胜、陈华明、田江泽、侯春源。

III

DB11/T1777—2020

人民防空工程维护技术规程

1范围

本标准规定了人民防空工程维护的基本要求及土建工程、孔口防护设备、暖通空调系统、给水排水

系统、电气系统、消防系统的维护要求。

本标准适用于各类人民防空专业队工程、人员掩蔽工程和物资库工程的维护，不适用于指挥工程、

医疗救护工程和其他配套工程等的维护。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB50367混凝土结构加固设计规范

3术语和定义

下列术语和定义适用于本文件。

3.1

人民防空工程civildefenseworks

为防范和减轻空袭危害，保护国家和人民生命财产安全，保障人民防空指挥、通信及人员、物质掩

蔽等需要而修建的防护工程，包括为保障战时人员与物质掩蔽、人民防空指挥、医疗救护而单独修建的

地下防护建筑，以及结合地面建筑修建的战时可用于防空的地下室，简称人防工程。

3.2

人防工程维护maintenanceofcivilairdefenseworks

为确保人防工程战时防护效能、满足平时正常使用，对工程及其设备设施进行的维修、保养、保护

等工作。人防工程的维护分为日常维护和专业维护。日常维护是指可由工程一般管理人员实施，不需要

专业技能和工具的维护工作；专业维护是指需要由具备相应专业技能的专业人员，使用专业工具实施的

维护工作。

3.3

平时peacetime

国家或地区既无战争又无明显战争威胁的时期，和平时期的简称。

3.4

战时wartime

国家或地区自开始转入战争状态直至战争结束的时期，战争时期的简称。

3.5

1

DB11/T1777—2020

孔口opening

人防工程主体与外部空间相通的孔洞。包括出入口、通风口、排烟口、天线竖井等。

3.6

口部gateway

人防工程主体与地表面或与其他地下建筑的连接部分。对于有防毒要求的人防工程，口部一般包括

竖井、扩散室、缓冲通道、防毒通道、密闭通道、洗消间或简易洗消间、滤毒室、出入口最外一道防护

门或防护密闭门以外的通道等。

3.7

人员掩蔽工程personnelshelter

主要用于保障人员掩蔽的人防工程。按等级分为一等人员掩蔽所和二等人员掩蔽所。

3.8

防护密闭门airtightblastdoor

既能阻挡冲击波又能阻挡毒剂通过的门。

3.9

密闭门airtightdoor

能够阻挡毒剂通过的门。

3.10

滤毒室gas-filteringroom

装有通风滤毒设备的专用房间。

3.11

密闭通道airtightpassage

由防护密闭门与密闭门之间或两道密闭门之间所构成的，依靠密闭隔绝作用阻挡毒剂侵入室内的密

闭空间。

3.12

防毒通道air-lock

由防护密闭门与密闭门之间或两道密闭门之间所构成的，具有通风换气条件，并依靠超压排风阻挡

毒剂侵入室内的空间。

3.13

防倒塌棚架collapse-proofshed

设置在出入口通道出地面段上方，用于防止口部堵塞的棚架。棚架能在预定的爆炸冲击波和地面建

筑物倒塌荷载作用下不致坍塌。

3.14

2

DB11/T1777—2020

密闭阀门airtightvalve

保障通风系统密闭防毒的专用阀门。包括手动式和手、电动两用式密闭阀门。

3.15

过滤吸收器gasparticulatefilter

装有滤烟和吸毒材料，能同时消除空气中的有害气体、蒸汽及气溶胶微粒的过滤器。是精滤器与滤

毒器合为一体的过滤器。

3.16

自动排气活门automaticexhaustvalve

靠活门两侧空气压差作用自动启闭的具有抗冲击波余压功能的排风活门，超压自动排气活门的简

称。能直接抗冲击波压力作用的自动排气活门，称防爆自动排气活门。

4基本要求

4.1人防工程维护应当遵循统一要求、分工负责、定期维护、保障使用的原则。

4.2人防工程维护应包括土建工程，孔口防护设备，暖通空调系统，给水排水系统，电气系统和消防

系统。

4.3人防工程的维护应按本规程执行，达到以下标准：

a)工程结构完好；

b)工程内部整洁，无渗漏水。空气和饮用水符合国家有关卫生标准；

c)防护密闭设备、设施性能良好；

d)暖通空调、给水排水、电气、通信、消防系统工作正常；

e)金属、木质部件无锈蚀损坏；

f)防汛设施安全可靠。

4.4人防工程平时应定期对工程内部进行清扫，根据季节和室内外空气湿度情况，定期开启风机进行

通风换气，保持内部环境清洁和干燥。

4.5人防工程孔口防护设备、暖通空调、给水排水、电气和消防设备与系统经维修保养后，各项性能

指标应符合国家和行业相关标准要求。

4.6人防工程维护资料应包括工程主体、口部、设备等的维护保养记录，及工程渗漏水处理、温湿度

测量、工程普查、工程整修等资料。工程维护维修后可参照附录A表A.1的格式和要求填写维护记录表，

参照表A.2的格式和要求填写维护维修过程监督控制检查记录表，参照表A.3的格式和要求填写验收记

录表。记录表内容应准确、全面，且应放置有序，妥善保管。

5土建工程

5.1孔口

5.1.1人防工程的孔口应包括出入口、通风口、排烟口、人员进出竖井等，孔口维护的主要工作是保

持孔口设施的完好、口部通行的通畅，具有良好的防、排水功能。

5.1.2人防工程口部的维护应按表1的要求执行。

3

DB11/T1777—2020

表1孔口维护操作表

维护

序号项目类型检查内容维护内容

周期

1.检查出入口的室内地面标高和室外1.出入口的室内地面标高一般应高于出入

地坪的高差情况。口外地坪300mm以上，如果达不到该要求，

应设置必要的挡水措施。口部外地坪应保

日常

持一定的排水坡度，以防雨水倒灌。1年

出入维护

12.检查出入口在规范要求范围内是否2.应清理出入口周围堆放的各种杂物，特

口

堆积易燃易爆、释放有害气体的物品别是易燃易爆、释放有害气体的物品；清

或其他杂物；是否修建临时设施。除修建的临时设施。

专业3.对防倒塌棚架的损坏部位应进行维修，

3.检查防倒塌棚架是否损坏。1年

维护确保其正常使用。

1.检查各种外露孔口的部件是否损1.对损坏、松动、缺损等部件应进行维修

日常

2孔口坏，孔口周围是否有积土、杂物等。或更换；清理孔口周围的积土、杂物等。1年

维护

2.检查临时封堵的孔口有无损坏。2.对损坏的临时封堵的孔口应进行维修。

1.检查通风竖井、排烟井、人员进出1.通风竖井、排烟井、人员进出竖井等各

竖井等各种井道的挡雨盖板(帽)是否种井道的挡雨盖板(帽)如有损坏，应进行

保持完好。维修。对废弃的外露孔口，应采取防护封

竖井、

日常堵措施。

3采光1年

维护2.检查采光窗井内是否堆积杂物，排2.应清理采光窗井内的垃圾和杂物，疏通

窗井

水通道是否畅通。堵塞的排水管道，维修损坏的排水管道。

3.检查竖井内铁爬梯是否有松动、损3.对松动、损坏的铁爬梯应进行维修、更

坏、缺失等情况。换；对缺失的铁爬梯应进行补充。

1.检查口部外排水管沟、建筑排水口

1.对损坏的排水设施应进行维修；应清理

等各种排水设施是否完好，是否堵塞。

排水日常排水设施内的杂物、淤泥等。

42.检查工程内的建筑排水检查井、排半年

设施维护2.应对排水设施进行疏通，清理排水管道、

水沟等建筑排水设施是否堵塞，排水

口部集水井内杂物。

是否通畅；口部的集水井是否清洁。

5.2结构工程

5.2.1人防结构工程的维护应按表2的要求执行。

表2结构工程维护操作表

维护

序号项目类型检查内容维护内容

周期

若钢筋保护层脱落，结构内部钢筋锈蚀，

日常检查钢筋保护层是否有脱落，裸露钢应先对钢筋除锈，然后修补保护层。修补

1结构1年

维护筋是否锈蚀。混凝土结构时，应采用不低于原结构混凝

土强度等级的微膨胀混凝土。

4

DB11/T1777—2020

表2结构工程维护操作表（续）

维护

序号项目类型检查内容维护内容

周期

若工程结构表面出现侵蚀、风化、疏松、

脱落、掉角等损坏情况，应进行修补；工

程结构出现裂缝时，应采用下述方法维修：

1）经可靠性鉴定确认为必须修补的裂缝，

应根据裂缝的种类进行修补设计，确定其

修补材料、修补方法和时间。

2）静止裂缝：形态、尺寸和数量均已稳定

不再发展的裂缝。修补时，宜依据裂缝粗

细选择修补材料和方法。

3）活动裂缝：宽度在现有环境和工作条件

下始终不能保持稳定、易随着结构构件的

对工程结构进行全面检查，查看是否有

专业受力、变形或环境温、湿度的变化而时张、

裂缝、沉降、结构表面是否有侵蚀、风1年

维护时闭的裂缝。修补时，应先消除其成因，

化、疏松、脱落、掉角等损坏情况。

并观察一段时间，确认已稳定后，再按静

止裂缝的处理方法修补；若不能完全消除

其成因，但确认对结构、构件的安全性不

构成危害时，可使用具有弹性或柔韧性的

材料进行修补。

4）尚在发展的裂缝：长度、宽度或数量尚

在发展，但经历一段时间后将会终止发展

的裂缝。对此类裂缝应待其停止发展后，

再进行修补或加固。

5）裂缝修补方法及材料应符合GB50367

的相关规定。

检查有防护、密闭要求的外墙、门框墙、对在有防护、密闭要求的外墙、门框墙、

专业

2开洞临空墙、密闭隔墙、顶板等是否有人为临空墙、密闭隔墙、顶板上的开洞和开孔，1年

维护

的开洞、开孔。应严格按照防护、密闭要求做好封堵处理。

5

DB11/T1777—2020

5.3防水工程

5.3.1人防工程防水工程的维护应按表3的要求执行。

表3防水工程维护操作表

维护周

序号项目类型检查内容维护内容

期

对查明的渗水点应进行堵漏处理，并按下

述原则实施：

1）防水堵漏方案应因时、因地、因工程不

同而确定，遵循“防、排、截、堵相结合，

刚柔相济，因地制宜，综合治理”的原则。

在保证工程质量前提下，做到操作简便、

对工程内部进行检查，查找渗漏点；对造价经济、安全可靠。

渗漏专业

1有渗漏痕迹的区域进行标记，查明渗漏2）工程的防水堵漏，宜采用堵塞、抹面、半年

点维护

源、渗水量、水压大小、渗漏范围等。粘贴和注浆等方法和其他特种方法进行综

合治理。亦可埋设导流管把渗水引至排水

沟排除。

3）防水堵漏应按先易后难、从上到下的顺

序进行。渗漏面积大的部位应由大化小、

由线化点，逐步缩小渗漏范围，最后进行

全部封闭。

1.检查人防工程的变形缝有无渗漏点，1.发现渗漏点应及时采取堵漏措施。变形

尤其在冻融、高温、霉雨季节，要加强缝内的填充物不得用水泥砂浆和混凝土等

检查。检查变形缝的止水带有无油污侵坚硬材料，应采用塑性变形材料。应清洁

变形

专业蚀、渗漏等情况。被污染的止水带；若止水带发生渗漏时，

2缝、止半年

维护应进行修补或更换；不能修补更换时，应

水带

全部割除清理，然后填塞柔性防水材料。

3.检查固定止水带的金属部件是否有锈3.对锈蚀部位进行除锈、防腐处理，以延

蚀情况。长使用寿命。

1.检查工程外墙管孔套管与墙体的接触1.出现松动、开裂等情况时，应对套管进

部位是否松动、开裂。行加固，并做防漏处理。

2.检查穿墙管处是否有漏水。2.穿墙管处存在漏水时，应进行维修或更

换。更换时，应在穿墙管上焊接翼环，以

穿墙专业

3利防水。半年

管孔维护

3.检查穿墙套管内壁与穿过水管、电缆3.穿墙套管内壁与穿过水管、电缆等之间

等之间的缝隙是否严密封堵。的缝隙未封堵，或封堵不严实，应重新封

堵。

3.检查外墙是否有废弃的穿墙管。3.封堵废弃的穿墙管孔，应做好防水处理。

6

DB11/T1777—2020

5.4装修工程

5.4.1人防工程装修工程的维护应按表4的要求执行。

表4装修工程维护操作表

维护

序号项目类型检查内容维护内容

周期

1.检查工程内部顶面、吊顶顶面是否清1.应对工程内部顶面、吊顶顶面的灰尘进行

洁、平直、整齐。清洁；修复破损、脱落吊顶。

专业

1顶面2.检查吊顶吊杆是否牢固、龙骨有无脱2.应紧固松动的吊杆、连接件等；修复脱榫1年

维护

榫、连接件是否松动、吊顶板有无变形龙骨；修理或更换变形或损坏的吊顶板；对

或损坏、金属部件有无锈蚀。锈蚀的金属部件应进行除锈防锈处理。

1.应对有空鼓、开裂、翘起、脱落、变形、

1.检查工程内各类材料装修的墙面是

霉烂等现象的墙面进行修补或更换。

否清洁、干燥、平整。
