GB/T 19316-2025 小艇 操舵轮

ICS47080

CCSU.37

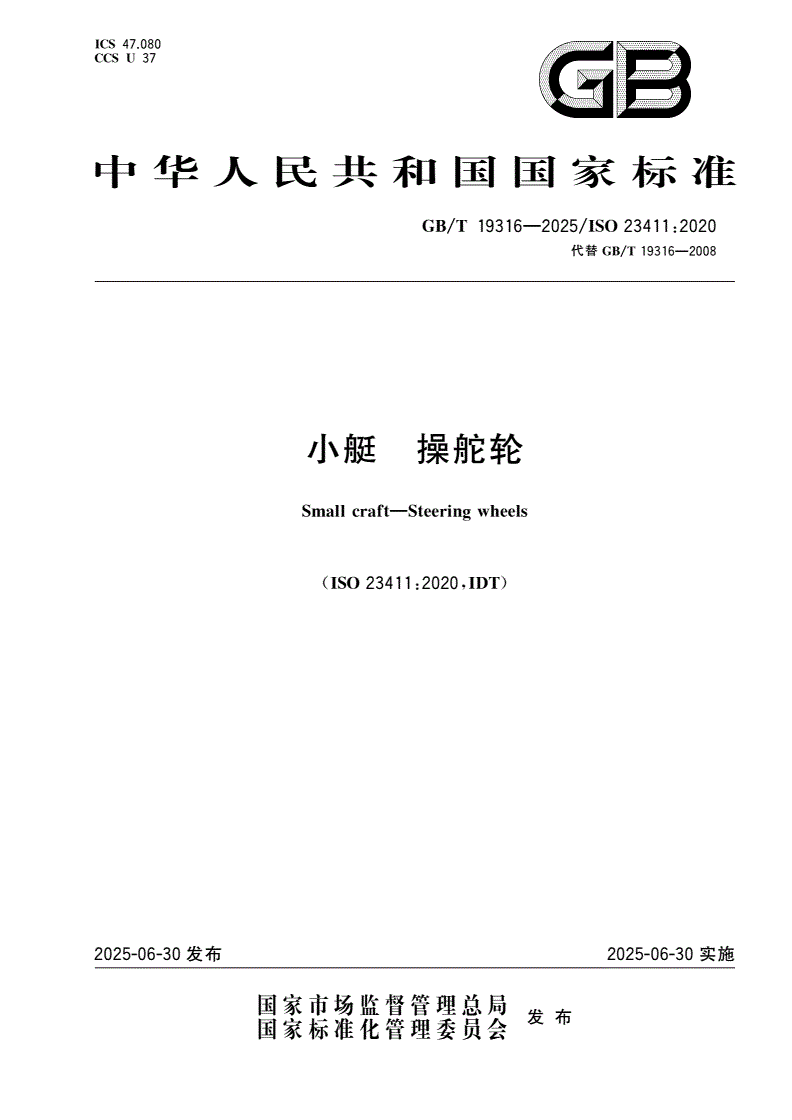

中华人民共和国国家标准

GB/T19316—2025/ISO234112020

:

代替GB/T19316—2008

小艇操舵轮

Smallcraft—Steeringwheels

ISO234112020IDT

(:,)

2025-06-30发布2025-06-30实施

国家市场监督管理总局发布

国家标准化管理委员会

GB/T19316—2025/ISO234112020

:

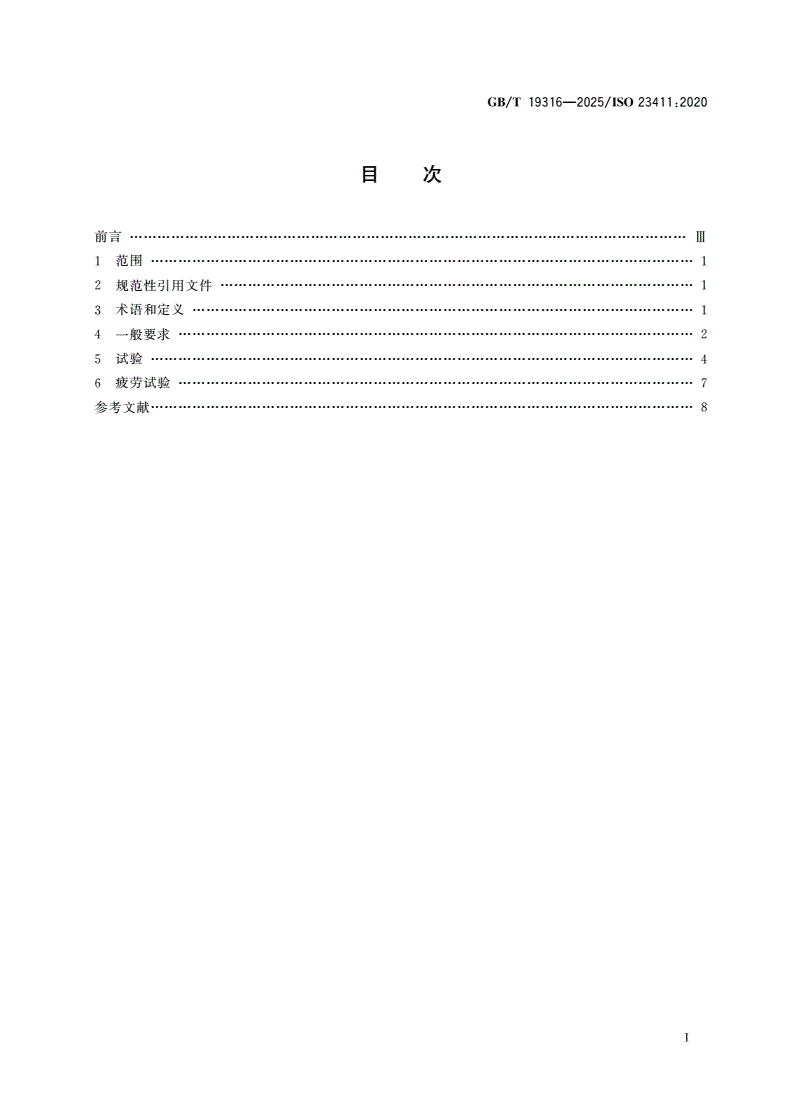

目次

前言

…………………………Ⅲ

范围

1………………………1

规范性引用文件

2…………………………1

术语和定义

3………………1

一般要求

4…………………2

试验

5………………………4

疲劳试验

6…………………7

参考文献

………………………8

Ⅰ

GB/T19316—2025/ISO234112020

:

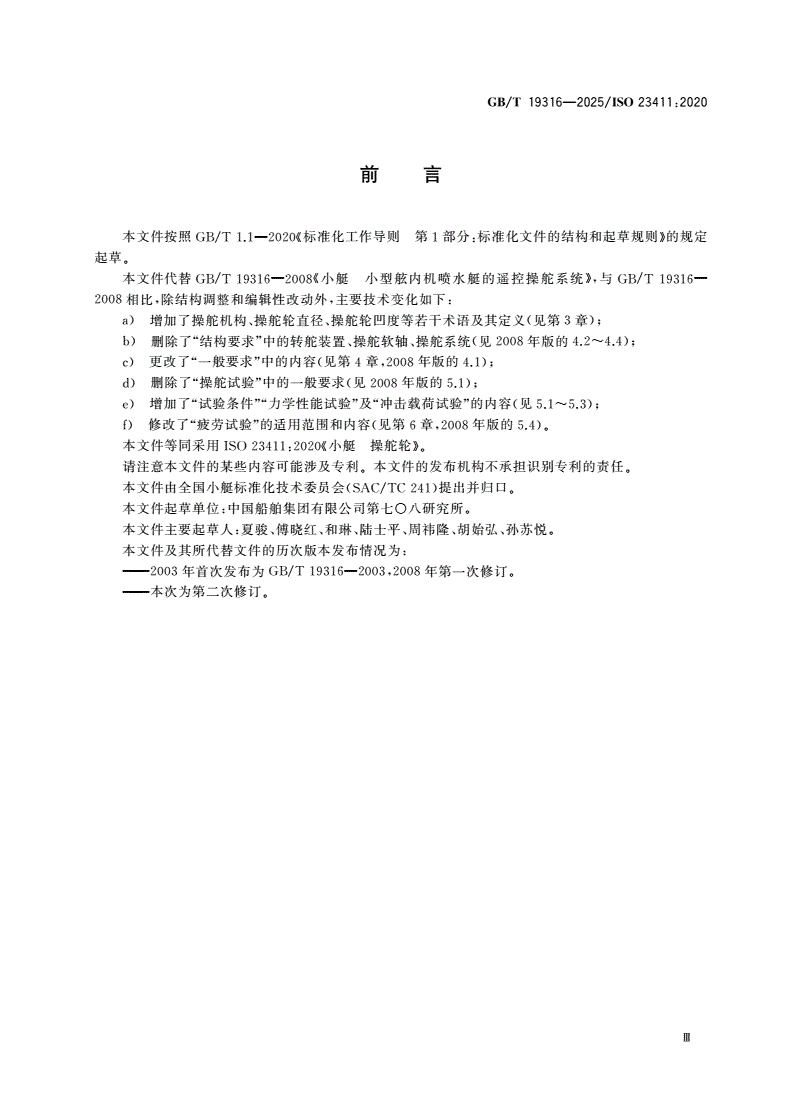

前言

本文件按照标准化工作导则第部分标准化文件的结构和起草规则的规定

GB/T1.1—2020《1:》

起草

。

本文件代替小艇小型舷内机喷水艇的遥控操舵系统与

GB/T19316—2008《》,GB/T19316—

相比除结构调整和编辑性改动外主要技术变化如下

2008,,:

增加了操舵机构操舵轮直径操舵轮凹度等若干术语及其定义见第章

a)、、(3);

删除了结构要求中的转舵装置操舵软轴操舵系统见年版的

b)“”、、(20084.2~4.4);

更改了一般要求中的内容见第章年版的

c)“”(4,20084.1);

删除了操舵试验中的一般要求见年版的

d)“”(20085.1);

增加了试验条件力学性能试验及冲击载荷试验的内容见

e)“”“”“”(5.1~5.3);

修改了疲劳试验的适用范围和内容见第章年版的

f)“”(6,20085.4)。

本文件等同采用小艇操舵轮

ISO23411:2020《》。

请注意本文件的某些内容可能涉及专利本文件的发布机构不承担识别专利的责任

。。

本文件由全国小艇标准化技术委员会提出并归口

(SAC/TC241)。

本文件起草单位中国船舶集团有限公司第七〇八研究所

:。

本文件主要起草人夏骏傅晓红和琳陆士平周祎隆胡始弘孙苏悦

:、、、、、、。

本文件及其所代替文件的历次版本发布情况为

:

年首次发布为年第一次修订

———2003GB/T19316—2003,2008。

本次为第二次修订

———。

Ⅲ

GB/T19316—2025/ISO234112020

:

小艇操舵轮

1范围

本文件规定了小艇操舵轮的设计和试验要求

。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款其中注日期的引用文

。,

件仅该日期对应的版本适用于本文件不注日期的引用文件其最新版本包括所有的修改单适用于

,;,()

本文件

。

小艇用于转向换挡和油门的电气电子控制系统

ISO25197:2020、/(Smallcraft—Electrical/

electroniccontrolsystemsforsteering,shiftandthrottle)

3术语和定义

下列术语和定义适用于本文件

。

31

.

操舵机构steeringmechanism

装有控制元件以传递手动控制力的装置并通过该装置将控制力传递至转向机构

,。

32

.

最低保持系统能力minimumretainedsystemperformance

试验后操舵系统具备的能力即通过舵轮或其他正常操作在操舵机构上产生不大于的

,,27N·m

转矩以使操舵系统有能力在中间位置每侧进行至少正常操舵行程

,90%。

注本文件不规定航行中的小艇的操舵系统性能但拟为设计和试验提供定量极限值

:,。

33

.

操舵轮直径steeringwheeldiameter

实际直径actualdiameter

Da

由操舵轮最外层部分形成的圆的直径

。

注见图

:1。

34

.

操舵轮凹度steeringwheeldish

操舵轮轮缘及轮毂两个水平面之间的距离

。

注见图

:1。

35

.

夹点pinchpoint

移动部件与另一部件接触或非常接近的位置以致该位置的其他物体可能被切割或压碎

,。

1
