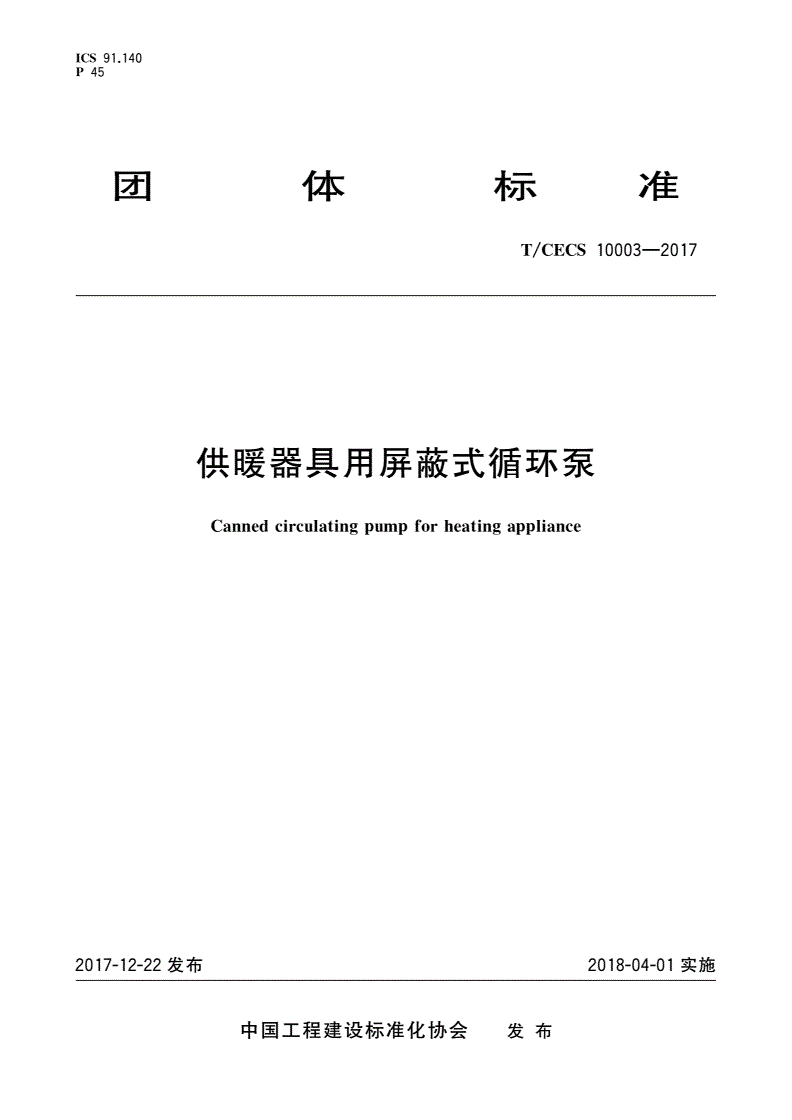

T/CECS 10003-2017 供暖器具用屏蔽式循环泵

ICS91.140

P45

团体标准

T/CECS10003—2017

供暖器具用屏蔽式循环泵

Cannedcirculatingpumpforheatingappliance

2017-12-22发布2018-04-01实施

中国工程建设标准化协会发布

T/CECS10003—2017

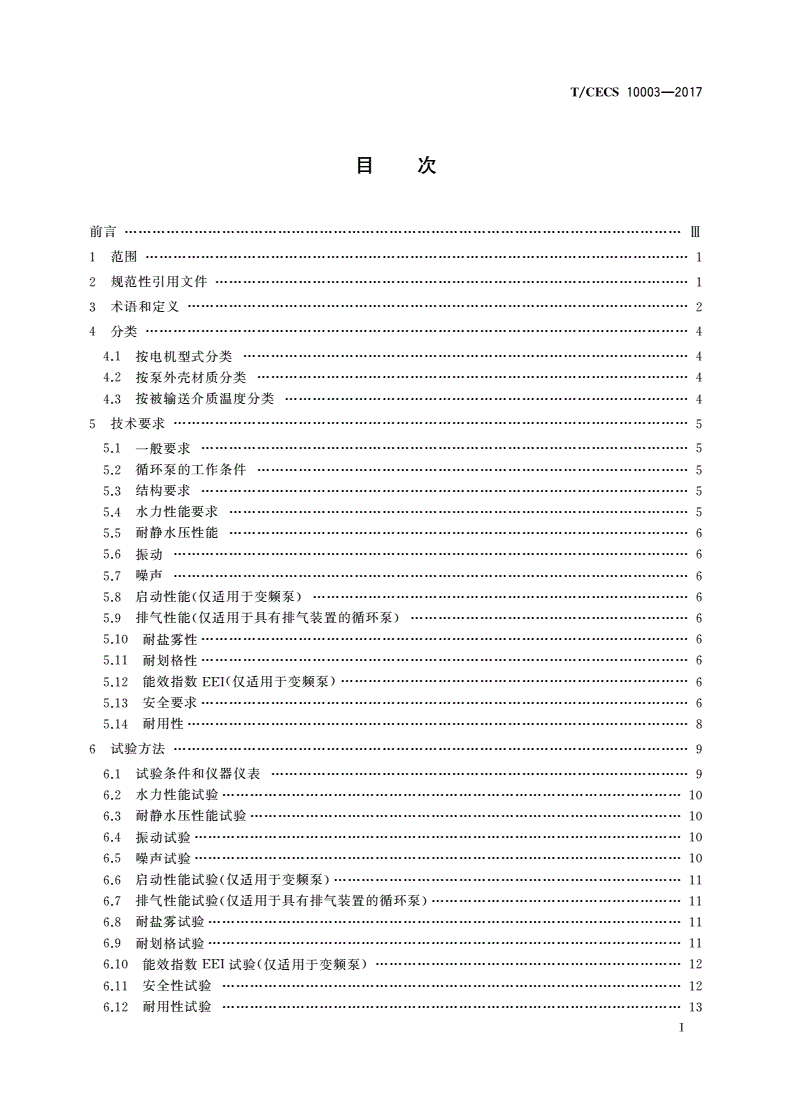

目次

前言

…………………………Ⅲ

范围

1………………………1

规范性引用文件

2…………………………1

术语和定义

3………………2

分类

4………………………4

按电机型式分类

4.1……………………4

按泵外壳材质分类

4.2…………………4

按被输送介质温度分类

4.3……………4

技术要求

5…………………5

一般要求

5.1……………5

循环泵的工作条件

5.2…………………5

结构要求

5.3……………5

水力性能要求

5.4………………………5

耐静水压性能

5.5………………………6

振动

5.6…………………6

噪声

5.7…………………6

启动性能仅适用于变频泵

5.8()………………………6

排气性能仅适用于具有排气装置的循环泵

5.9()……………………6

耐盐雾性

5.10……………6

耐划格性

5.11……………6

能效指数仅适用于变频泵

5.12EEI()…………………6

安全要求

5.13……………6

耐用性

5.14………………8

试验方法

6…………………9

试验条件和仪器仪表

6.1………………9

水力性能试验

6.2………………………10

耐静水压性能试验

6.3…………………10

振动试验

6.4……………10

噪声试验

6.5……………10

启动性能试验仅适用于变频泵

6.6()…………………11

排气性能试验仅适用于具有排气装置的循环泵

6.7()………………11

耐盐雾试验

6.8…………………………11

耐划格试验

6.9…………………………11

能效指数试验仅适用于变频泵

6.10EEI()…………12

安全性试验

6.11………………………12

耐用性试验

6.12………………………13

Ⅰ

T/CECS10003—2017

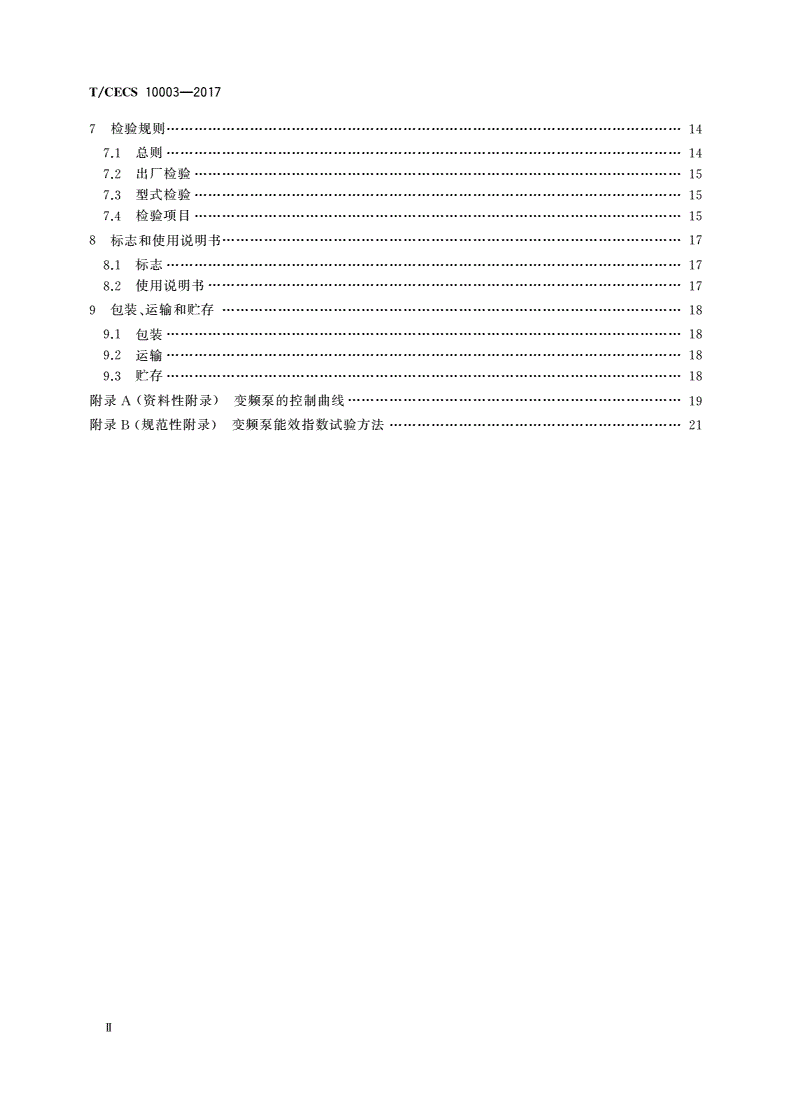

检验规则

7…………………14

总则

7.1…………………14

出厂检验

7.2……………15

型式检验

7.3……………15

检验项目

7.4……………15

标志和使用说明书

8………………………17

标志

8.1…………………17

使用说明书

8.2…………………………17

包装运输和贮存

9、………………………18

包装

9.1…………………18

运输

9.2…………………18

贮存

9.3…………………18

附录资料性附录变频泵的控制曲线

A()………………19

附录规范性附录变频泵能效指数试验方法

B()………21

Ⅱ

T/CECS10003—2017

前言

本标准是按中国工程建设标准化协会关于下达中国工程建设标准化协会年第一批产品标

“《2017

准试点项目计划的通知建标协字号的要求制定

》”(【2017】015)。

本标准按照给出的规则起草

GB/T1.1—2009。

本标准由中国工程建设标准化协会城镇燃气专业委员会提出并归口

。

本标准负责起草单位合肥新沪屏蔽泵有限公司格兰富中国投资有限公司

:、()。

本标准参加起草单位中国市政工程华北设计研究总院有限公司广州奥姆特机电设备制造有限公

:、

司新界泵业集团股份有限公司台州德基水泵科技有限公司威乐中国水泵系统有限公司青岛经济

、、、()、

技术开发区海尔热水器有限公司艾欧史密斯中国热水器有限公司芜湖美的厨卫电器制造有限公

、()、

司绍兴艾柯电气有限公司广州迪森家居环境技术有限公司绍兴泰克精工机电有限公司大福泵业有

、、、、

限公司上海梦地工业自动控制系统股份有限公司河北白洋淀泵业有限公司阿里斯顿热能产品中

、、、(

国有限公司台州莘浦森科技有限公司浙江东旺不锈钢实业有限公司浙江欧尼卡热能技术有限公

)、、、

司国家燃气用具质量监督检验中心

、。

本标准主要起草人王国良李继伟何贵龙李健熙许敏田叶明辉白桦曹立国朱高涛朱耀

:、、、、、、、、、、

杜剑明柳松王迈宇林发明金建民杨建国嵇永飞林斌立潘欢钦朱永广杨丽杰胡小军

、、、、、、、、、、、。

Ⅲ

T/CECS10003—2017

供暖器具用屏蔽式循环泵

1范围

本标准规定了燃气采暖热水炉热泵太阳能光热系统电锅炉等供暖器具用屏蔽式循环泵以下简

、、、(

称循环泵的分类技术要求试验方法检验规则标志和使用说明书包装运输和贮存

),,,,,、。

本标准适用于电源频率为额定电压单相三相连续工作制的电机输送温

50Hz,220V、380V,(S1)

度为值为的介质且最大允许工作压力不超过的供暖器具及系统

5℃~110℃、pH6.5~8.5,1.0MPa

用屏蔽式循环泵包括额定输入功率不大于的定频循环泵和额定输入功率不大于的

。:2000W200W

变频循环泵

。

2规范性引用文件

下列文件对于本文件的应用是必不可少的凡是注日期的引用文件仅注日期的版本适用于本文

。,

件凡是不注日期的引用文件其最新版本包括所有的修改单适用于本文件

。,()。

包装储运图示标志

GB/T191

电工电子产品环境试验第部分试验方法试验低温

GB/T2423.12:A:

计数抽样检验程序第部分按接收质量限检索的逐批检验抽样计划

GB/T2828.11:(AQL)

回转动力泵水力性能验收试验级级和级

GB/T3216—20161、23

外壳防护等级代码

GB/T4208(IP)

家用电器电动工具和类似器具的电磁兼容要求第部分发射

GB4343.1、1:

家用电器电动工具和类似器具的电磁兼容要求第部分抗扰度

GB/T4343.2、2:

家用和类似用途电器的安全第部分通用要求

GB4706.1—20051:

家用和类似用途电器的安全供热和供水装置固定循环泵的特殊要求

GB4706.71—2008

金属基体上金属和其他无机覆盖层经腐蚀试验后的试样和试件的评级

GB/T6461—2002

非密封管螺纹

GB/T730755°

钢制管螺纹类型与参数

GB/T9112

色漆和清漆漆膜的划格试验

GB/T9286—1998

人造气氛腐蚀试验盐雾试验

GB/T10125

标牌

GB/T13306

机电产品包装通用技术条件

GB/T13384

整体铸铁法兰

GB/T17241.6

电磁兼容限值谐波电流发射限值设备每相输入电流

GB17625.1(≤16A)

电磁兼容限值对每相额定电流且无条件接入的设备在公用低压供电

GB/T17625.2≤16A

系统中产生的电压变化电压波动和闪烁的限制

、

泵的噪声测量与评价方法

GB/T29529—2013

泵的振动测量与评价方法

GB/T29531—2013

钢制管法兰系列

HG/T20592(PN)

钢制管法兰系列

HG/T20615(Class)

1

T/CECS10003—2017

3术语和定义

和界定的以及下列术语和定义适用于本文件

GB/T3216GB4706.1。

31

.

屏蔽式循环泵cannedcirculatingpump

循环泵

电机直接与水力部件相连电机转子直接浸没在泵所输送的介质中泵与电机共轴叶轮为离心式

,,,,

轴承为滑动轴承转子和介质通过屏蔽套与定子隔开被输送介质在屏蔽套内腔与转子之间流动并对定

,,

子转子及轴承进行冷却的循环泵

、。

32

.

双连泵twinheadpump

带有双流道泵外壳且有两个电机的循环泵如图所示

,1。

图1双连泵

33

.

水力功率hydraulicpower

P

hyd

单位时间内从泵中输出液体所获得的有效能量又称泵的有效功率

,。

34

.

额定水力输出功率ratedhydraulicoutputpower

P

hyd,r

变频泵在最大设置下产生的水力功率即最大水力功率

,。

35

.

系统曲线systemcurve

变频泵系统沿程损失与局部水头损失之和与流量的关系曲线

。

36

.

控制曲线controlcurve

内部控制曲线internalcontrolcurve

变频泵根据负载的变化自动改变运行速度而获得的流量和扬程之间的关系图HfQ

,[=()]。

注对于有多个内部控制曲线的泵而言根据不同的应用来选择适用的曲线

1

:,。

注2控制曲线示例参考附录

:A。

37

.

非控制曲线non-controlcurve

外部控制曲线outsidecontrolcurve

变频泵在不同负载下以非自动模式外部控制运行时获取的流量和扬程之间的关系图HfQ

()[=()]。

注非控制曲线示例参考附录

:A。

2

T/CECS10003—2017

38

.

最大预设性能曲线maximumsettingperformancecurve

给出了变频泵最大额定水力输出功率的曲线

。

注该曲线既可以是控制曲线也可以是非控制曲线

:。

39

.

参考控制曲线referencecontrolcurve

用于对变频泵补偿输入功率进行标准化测量和计算的理论控制曲线

。

310

.

负载特征loadprofile

变频泵的流量和对应的运行时间之间的关系

。

311

.

运行点operatingpoint

变频泵QH性能曲线图中系统曲线与控制曲线或非控制曲线交叉的点

-。

示例QH是变频泵最大水力功率下的运行点

:(100%,100%)。

312

.

补偿输入功率compensatedpowerinput

P

L

对变频泵实测扬程和参考控制曲线上对应扬程之间偏差进行补偿而计算得到的输入功率见

,,

附录中

BB.10。

313

.

平均补偿输入功率averagedcompensatedpowerinput

P

L,avg

变频泵在负载特征上加权后的补偿输入功率见附录中

,BB.11。

314

.

参考输入功率referencepowerinput

P

ref

变频泵水力功率和输入功率之间的关系以水力功率的函数PfP进行描述见附录

,[ref=(hyd)],B

中

B.5。

315

.

能效指数energyefficiencyindex

EEI

变频泵平均补偿输入功率和参考输入功率之间的比值乘以一个系数见附录中

,BB.12。

316

.

变频泵比转速specificspeedofacirculator

n

s

根据泵叶轮类型和尺寸比例对其进行分类的无量纲量

。

317

.

控制器electricalcontroller

在变频泵内或与变频泵连用的用于改变变频泵输出的装置它包括激励传输和操作三个部分其

,,、,

中至少有一个部分是电气的或电子的

。

3

T/CECS10003—2017

318

.

复位reset

水泵自动恢复到制造商出厂预设值的功能

。

319

.

参比泵外壳referencepumphousing

由循环泵制造商提供的入口和出口在同一轴上的泵外壳用于变频泵能效指数试验

,EEI。

320

.

容差tolerance

泵性能的保证值与试验结果之差的允许范围

。

定义

[GB7021—1986,2.44]

4分类

41按电机型式分类

.

按电机型式分类见表

1。

表1电机型式

类别电机型式

定频泵工频电机

变频泵永磁同步电机

42按泵外壳材质分类

.

按泵外壳材质分类见表

2。

表2外壳材质

类别外壳材质

金属外壳循环泵由金属材料制造如灰铸铁不锈钢和铜材等

,、

外壳部分或全部由非金属材料制造如尼龙和聚碳酸酯

非金属外壳循环泵,(PA66)(PC)

等工程塑料

43按被输送介质温度分类

.

按被输送介质温度分类见表

3。

表3被输送介质温度单位为摄氏度

耐温等级循环水的最高温度

TF6060

TF9595

TF110110

4

T/CECS10003—2017

5技术要求

51一般要求

.

循环泵应符合本标准的规定并按经规定程序批准的产品图样和技术文件或协议制造

,
