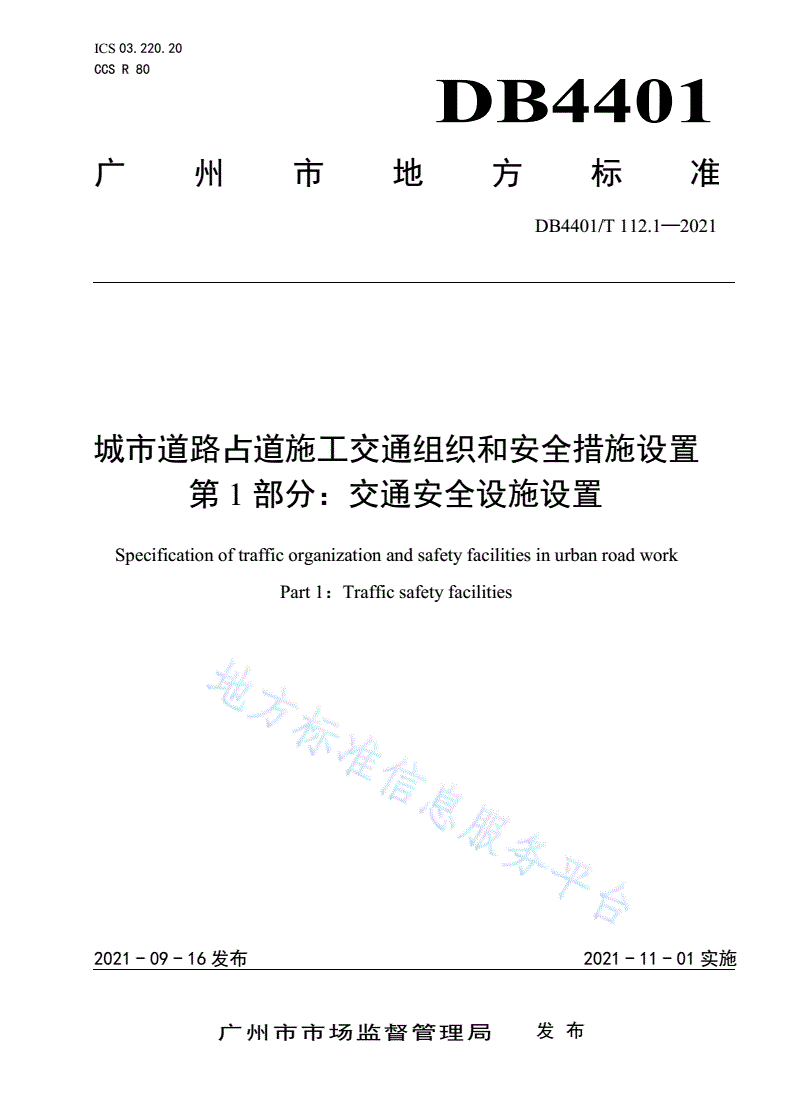

DB4401/T 112.1-2021 城市道路占道施工交通组织和安全措施设置 第1部分：交通安全设施设置

ICS03.220.20

CCSR80

DB4401

广州市地方标准

DB4401/T112.1—2021

城市道路占道施工交通组织和安全措施设置

第1部分：交通安全设施设置

Specificationoftrafficorganizationandsafetyfacilitiesinurbanroadwork

Part1：Trafficsafetyfacilities

2021-09-16发布2021-11-01实施

广州市市场监督管理局发布

DB4401/T112.1—2021

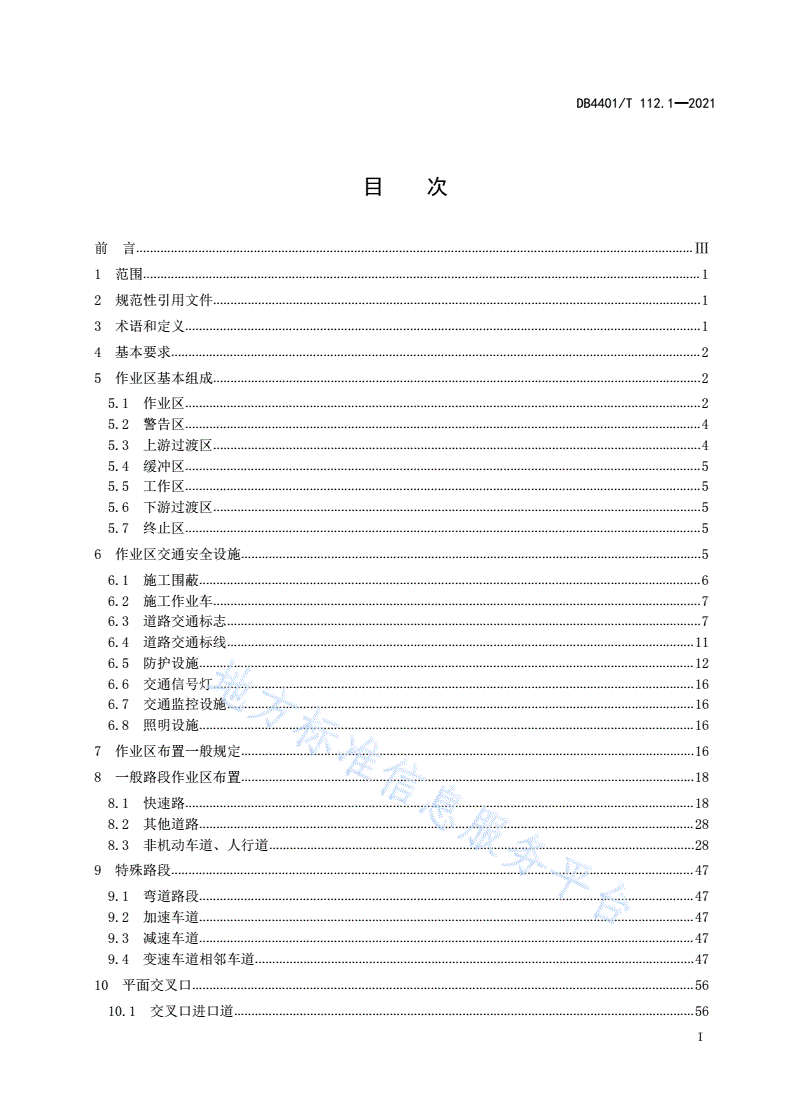

目  次

前 言.................................................................................................................................................................Ⅲ

1范围.................................................................................................................................................................1

2规范性引用文件.............................................................................................................................................1

3术语和定义.....................................................................................................................................................1

4基本要求.........................................................................................................................................................2

5作业区基本组成.............................................................................................................................................2

5.1作业区.....................................................................................................................................................2

5.2警告区.....................................................................................................................................................4

5.3上游过渡区.............................................................................................................................................4

5.4缓冲区.....................................................................................................................................................5

5.5工作区.....................................................................................................................................................5

5.6下游过渡区.............................................................................................................................................5

5.7终止区.....................................................................................................................................................5

6作业区交通安全设施.....................................................................................................................................5

6.1施工围蔽.................................................................................................................................................6

6.2施工作业车.............................................................................................................................................7

6.3道路交通标志.........................................................................................................................................7

6.4道路交通标线.......................................................................................................................................11

6.5防护设施...............................................................................................................................................12

6.6交通信号灯...........................................................................................................................................16

6.7交通监控设施.......................................................................................................................................16

6.8照明设施...............................................................................................................................................16

7作业区布置一般规定...................................................................................................................................16

8一般路段作业区布置...................................................................................................................................18

8.1快速路...................................................................................................................................................18

8.2其他道路...............................................................................................................................................28

8.3非机动车道、人行道...........................................................................................................................28

9特殊路段.......................................................................................................................................................47

9.1弯道路段...............................................................................................................................................47

9.2加速车道...............................................................................................................................................47

9.3减速车道...............................................................................................................................................47

9.4变速车道相邻车道...............................................................................................................................47

10平面交叉口.................................................................................................................................................56

10.1交叉口进口道.....................................................................................................................................56

I

DB4401/T112.1—2021

10.2交叉口出口道.....................................................................................................................................56

10.3交叉口中心.........................................................................................................................................56

11桥梁隧道.....................................................................................................................................................62

11.1桥梁.....................................................................................................................................................62

11.2隧道.....................................................................................................................................................62

12临时、移动作业.........................................................................................................................................71

12.1临时作业.............................................................................................................................................71

12.2移动作业.............................................................................................................................................71

参考文献.............................................................................................................................................................77

II

DB4401/T112.1—2021

前  言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》给出的

规定起草。

本文件为DB4401/T112《城市道路占道施工交通组织和安全措施设置》的第1部分。DB4401/T112

已发布了以下部分：

——第1部分：交通安全设施设置；

——第2部分：交通组织方案编制；

——第3部分：交通引导人员设置。

本文件由广州市交通运输局提出并归口。

本文件起草单位：广州市标准化研究院、广东省交通规划设计研究院集团股份有限公司、广州市交

通运输局、广州市公安局交通警察支队。

本文件主要起草人：霍迎辉、郑勇、周波、汪超、黄莉敏、林俊颖、孙立杰、万晴朗、邓艳辉、李

海燕、张咏茹、郑裕田、肖劲峰、翟茹雪、吴永君、向前忠、徐俊德、谢陈峰、黄伟涛、林树伟、邹异

通、游江山、沈冰、马隽、吕茜茜、杨波、杨鹏、钟诚光、杨燕华、孙高文、孟娜、郑喜双、许端齐、

蔡乐崇、姚军、陈志明、陈学峰、余正升。

III

DB4401/T112.1—2021

城市道路占道施工交通组织和安全措施设置

第1部分：交通安全设施设置

1范围

本文件规定了城市道路占道施工交通安全设施设置的基本要求、作业区基本组成、作业区交通安全

设施、作业区布置一般规定、一般路段作业区布置、特殊路段、平面交叉口、桥梁隧道以及临时、移动

作业的要求。

本文件适用于广州市各类城市道路占道施工的交通安全设施设置，其他道路可参照执行。

城市道路占道施工的交通安全设施设置除应符合本文件外，尚应符合国家和本省市现行有关标准和

文件的规定。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文件,

仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文

件。

GB5768.2道路交通标志和标线第2部分：道路交通标志

GB5768.3道路交通标志和标线第3部分：道路交通标线

GB14887道路交通信号灯

GB/T16311道路交通标线质量要求和检测方法

GB/T18833-2012道路交通反光膜

GB/T18922建筑颜色的表示方法

GB/T21383新划路面标线初始逆反射亮度系数及测试方法

GB/T24720交通锥

GB/T24972弹性交通柱

DB4401

3术语和定义

下列术语和定义适用于本文件。

3.1

作业区workzone

由于道路施工、养护等作业影响交通运行，而进行交通管控的路段。

3.2

长期作业区long-termworkzone

在一个地点设置作业区、实施作业以及拆除作业区的时间总和大于24h的作业区。

3.3

短期作业区short-termworkzone

在一个地点设置作业区、实施作业以及拆除作业区的时间总和大于4h且小于或等于24h的作业区。

1

DB4401/T112.1—2021

3.4

临时作业区temporaryworkzone

在一个地点设置作业区、实施作业以及拆除作业区的时间总和大于30min且小于或等于4h的作业区。

3.5

移动作业区mobileworkzone

连续移动或停留时间不超过30min的间歇移动作业的作业区。

3.6

渠化设施channelizingdevices

作业区用以阻挡或分隔交通流、标明车辆绕行线路、保护作业现场设施和人员的交通锥、交通桶、

交通柱、塑料注水（砂）隔离栏、活动护栏等设施的统称。

3.7

逐级限速variablespeedlimit

设置两块及以上限速标志，限速值按一定梯度递减的限速方法。

3.8

最终限速值ultimatespeedlimit

逐级限速中最小的限速值。

4基本要求

4.1在进行道路施工作业前，应根据道路类型、施工周期及沿线交通等实际情况，结合施工组织设计，

制定交通安全保障方案。同时，应根据道路施工状况，制定交通管理应急预案。

4.2施工作业中既要贯彻、落实交通管理方案中的各项措施，又应当根据现场实际情况对方案进行适

时调整，并做好上报和备案工作。

4.3在施工作业中，应随时注意各项安全设施的完整性，若有移位、倾倒、歪斜、损坏的情况，应及

时复位、修补或补充，未经允许任何人不得随意撤除或改变安全设施的位置、扩大或缩小施工作业区范

围。

5作业区基本组成

5.1作业区

作业区是以工作区为中心，向车道上下游各延伸一定距离进行交通管控的路段,由警告区、上游过

渡区、缓冲区、工作区、下游过渡区和终止区六个区域组成，如图1所示。

2

DB4401/T112.1—2021

DB4401

图1作业区组成图

3

DB4401/T112.1—2021

作业区的最终限速值不应大于表1规定的值，限速过渡的差不宜超过20km/h，可按每200m降低20km/h

设置。

表1作业区限速值

设计速度/（km/h）限速值/（km/h）

10070

8060

6040

50、40、3030

2020

5.2警告区

5.2.1警告区功能：在道路状况开始改变之前，设置施工标志,使驾驶人员能够了解前方存在施工区域，

有足够的时间、空间为调整车速、变换车道做准备。

5.2.2警告区的长度不应小于表2的规定。

表2警告区最小长度

设计速度/（km/h）警告区最小长度/m

1001000

80100

6040

5040

4040

3040

2040

注：城市道路上平面交叉口间距小于表中数值时，以平面交叉口为起点设置警告区。

5.3上游过渡区

5.3.1上游过渡区功能：使上游正常行驶的车辆从封闭的车道平顺缓和的、横向过渡到侧向非封闭车

道。

5.3.2上游过渡区长度根据作业占用道路宽度和设计车速确定，取值宜按照GB5768.3渐变段长度的

规定，渐变段长度L按式（1）确定，当下式计算结果大于表3所示最小值时，采用计算结果作为实际

渐变段长度，反之采用表3所示最小值作为实际渐变段长度。当作业区位于隧道内时，上游过渡区应适

当延长。

V2W

(V60km/h)

L155............................................................(1)

0.625VW(V60km/h)

式中：

L——渐变段长度，单位为米(m)；

V——设计速度，单位为千米每小时(km/h)；

4

DB4401/T112.1—2021

W——变化宽度，单位为米(m)。

表3渐变段最小长度

设计速度V/(km/h)渐变段长度/m设计速度V/(km/h)渐变段长度/m

20206040

30257070

40308085

5035＞80100

5.4缓冲区

5.4.1缓冲区功能：纵向缓冲区提供容错空间，为误闯作业区车辆提供一个调整的时间和空间，避免

发生严重的交通事故，横向缓冲区可减少行车压抑感。

5.4.2缓冲区的长度宜大于表4的规定。

表4缓冲区的最小长度

限制速度/（km/h）缓冲区最小长度/m

20、3015

4040

6080

80120

5.5工作区

工作区长度应综合考虑交通延误和作业经济性确定。

5.6下游过渡区

5.6.1下游过渡区功能：由于工作区后方为驾驶人员的视觉盲区，应在工作区结束设置渐变段，引导

车流平缓的、横向过渡到正常车道。

5.6.2下游过渡区的长度不应小于道路缩减宽度。DB4401

5.7终止区

5.7.1终止区功能：为通过作业区段的车辆提供一个调整行程状态的空间。

5.7.2终止区最小长度按照表5选取。

表5终止区的最小长度

限制速度/（km/h）终止区最小长度/m

≤4010～30

＞4030

6作业区交通安全设施

5

DB4401/T112.1—2021

6.1施工围蔽

6.1.1位于重要路段、重要街区的工程，推荐采用装配式方钢结构围蔽、仿真绿植围蔽；位于一般地

区的工程，推荐采用装配式H型钢结构围蔽、装配式临时活动围蔽、仿真绿植围蔽等；一般地区的传统

历史街区可选用H型钢结构围蔽（传统风格）。

6.1.2占道施工期在半年以上的占道施工工程，优先采用立体绿化围蔽、装配式方钢结构围蔽、装配

式H型钢结构围蔽、装配式穿孔金属板、仿真绿植围蔽（装配式钢结构）；占道施工期在1个月以上半

年以内的占道施工工程，可采用装配式临时活动式构围蔽、仿真绿植型围蔽等（装配式临时活动式结构）；

占道施工期在1个月以下的占道施工工程，可采用标准水马和密扣式铁马围栏等，临时移动的作业可采

用移动式围蔽，各施工围蔽类型要求见表6。

表6施工围蔽类型要求

围蔽类型围蔽要求

装配式方钢结构围蔽a)围蔽高度不低于2.5m。

b)应设置基础、钢柱和斜撑。基础为钢筋混凝土结构，混凝土标号不低

于C25，立柱与基础螺栓连接，钢梁分别于上下两端与立柱螺栓戒焊

装配式H型钢结构围蔽接连接，钢柱之间距离不超过3.3m；钢斜撑应与地面固结；每隔60m～

100m应设置伸缩缝，宽度不小于5cm。

c)围蔽所有钢材选用Q235型号，钢材面板采用不小于2mm厚。

a)围蔽高度不低于2.5m。

b)应设置基础、钢柱和钢斜撑。钢柱和钢斜撑之间距离不超过3m，钢斜

装配式穿孔金属板围蔽

撑做法参考装配式方钢结构围蔽。

c)钢板厚度不得小于2mm，孔径不得超过20mm，孔距不得过密。

a)围栏高度不低于1.0m。

标准密扣式铁马围栏

b)围栏应密排整齐，相邻单元间应扣接。

a)围蔽高度为1.3m，钢板厚1.5mm。

移动式围蔽（穿孔钢板铁马围蔽）

b)穿孔钢板可选择1264#、1272#及黑色三种烤漆颜色。

6.1.3围蔽材料要求装配式钢结构围蔽所采用的材料具备制作简单、安拆方便、搬运轻捷、安全性强、

耐腐蚀、周转次数多、定型化、标准化等特点。

6.1.4围蔽材料外观颜色以#1272和#1264灰色为主（按GB/T18922的建筑颜色表示方法）。

6.1.5根据围蔽类型，每隔3m～6m在围蔽柱顶安装节能灯具，电压应低于36V，并采取措施保证用电

安全。

6.1.6城市重要景观区域以及景观风貌要求较高的地区或路段，临靠公园、绿地、景点、绿色开敞空

间、景观道路、新建轨道交通工程等的施工工区，宜采用立体绿化围蔽。立体绿化围蔽是以表6中的装

配式围蔽和再生式围蔽为基础，在外立体面上进行立体绿化的围蔽形式。其中位于城市重点区域、主城

区内和重要的城市主干道旁，以及各区行政所在地附近的工程，推荐采用装配式方钢结构外挂式立体绿

化围蔽或装配式桁架结构内嵌立体绿化围蔽；位于一般区域的工程，推荐采用砌筑式墙体外挂式立体绿

化围蔽。

6.1.7实体围蔽上部安装降尘喷淋装置，喷头向内，间距不大于1.5m，喷淋装置和围墙上电气设施保

持安全距离。

6.1.8长期作业区宜采用围挡将工作区与交通流分隔，距离交叉口20m范围内、距离地面0.8m以上的

部分应采用网状或者镂空等通透式围挡。

6

DB4401/T112.1—2021

6.2施工作业车

6.2.1移动作业车：在进行流动作业时，移动作业车（图2）宜由配备缓冲装置的施工保护车同行，

所有移动作业车及施工保护车应配备闪烁箭头指示灯，指示灯在不影响缓冲装置的折合和打开的操作

下，应尽量安装在施工保护车靠近车尾的位置。

图2移动作业车

6.2.2施工保护车：施工保护车（图3）是用于保护移动作业车进行安全作业的车辆。

图3施工保护车

6.2.3所有移动作业车与施工保护车宜配备通讯设施，以维持有效通讯；所有移动作业车与施工保护

车应开启车辆的危险警告灯，并开启闪灯和指示灯，以提醒驶来的车辆使用其他行车道，此外，施工保

护车和移动作业车的司机应留意车后的路面交通。

6
