JJF 1871-2020 磁电式转速传感器校准规范

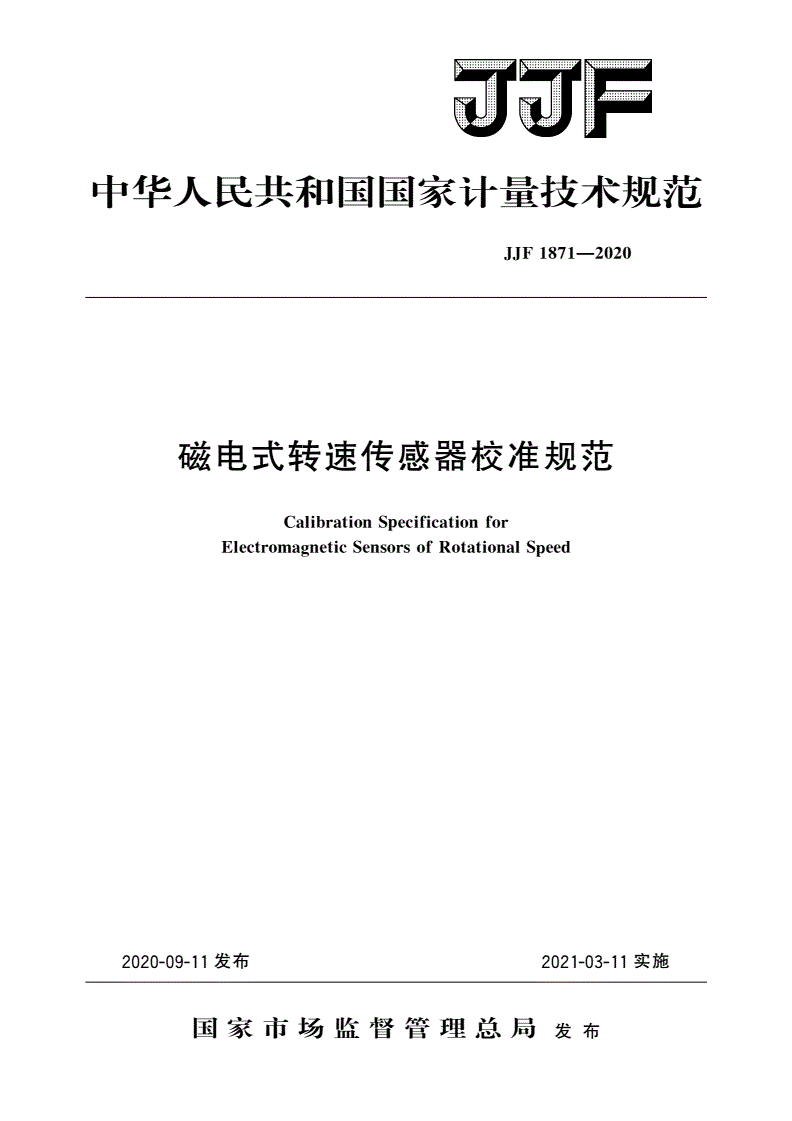

中华人民共和国国家计量技术规范

JJF1871—2020

磁电式转速传感器校准规范

CalibrationSpecificationfor

ElectromagneticSensorsofRotationalSpeed

2020-09-11发布2021-03-11实施

国家市场监督管理总局发布

JJF1871—2020

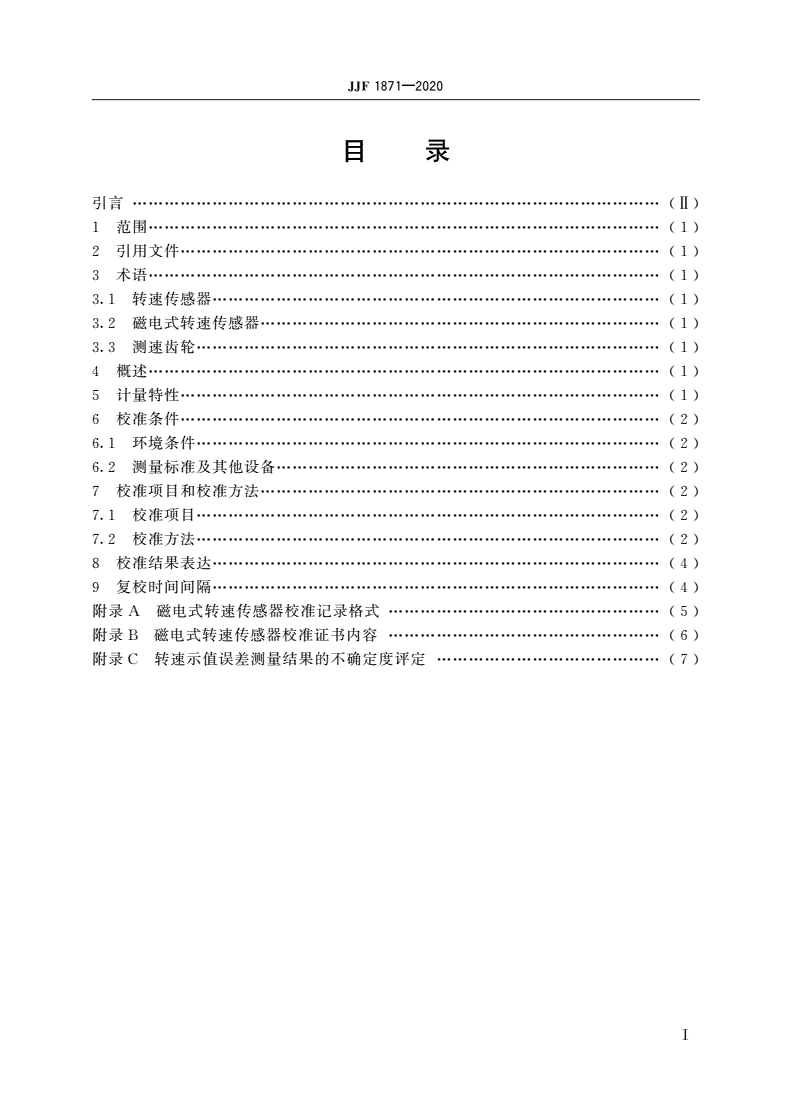

目录

引言

………………………(Ⅱ)

范围

1……………………(1)

引用文件

2………………(1)

术语

3……………………(1)

转速传感器

3.1…………(1)

磁电式转速传感器

3.2…………………(1)

测速齿轮

3.3……………(1)

概述

4……………………(1)

计量特性

5………………(1)

校准条件

6………………(2)

环境条件

6.1……………(2)

测量标准及其他设备

6.2………………(2)

校准项目和校准方法

7…………………(2)

校准项目

7.1……………(2)

校准方法

7.2……………(2)

校准结果表达

8…………(4)

复校时间间隔

9…………(4)

附录磁电式转速传感器校准记录格式

A……………(5)

附录磁电式转速传感器校准证书内容

B……………(6)

附录转速示值误差测量结果的不确定度评定

C……(7)

Ⅰ

JJF1871—2020

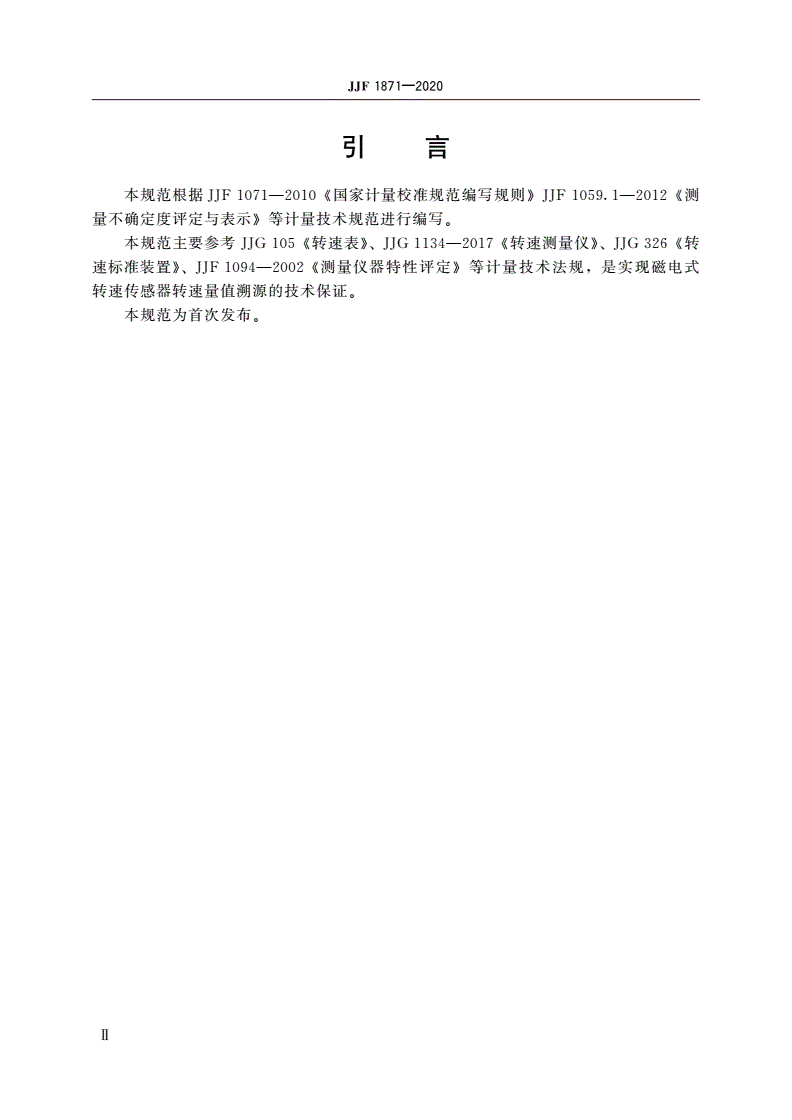

引言

本规范根据国家计量校准规范编写规则测

JJF1071—2010《》JJF1059.1—2012《

量不确定度评定与表示等计量技术规范进行编写

》。

本规范主要参考转速表转速测量仪转

JJG105《》、JJG1134—2017《》、JJG326《

速标准装置测量仪器特性评定等计量技术法规是实现磁电式

》、JJF1094—2002《》,

转速传感器转速量值溯源的技术保证

。

本规范为首次发布

。

Ⅱ

JJF1871—2020

磁电式转速传感器校准规范

1范围

本规范适用于采用电磁感应工作原理的测量范围不小于的转

(1~10000)r/min

速传感器的校准

。

2引用文件

本规范引用了下列文件

:

转速表

JJG105

转速标准装置

JJG326

转速测量仪

JJG1134—2017

凡是注日期的引用文件仅注日期的版本适用于本规范凡是不注日期的引用文

,;

件其最新版本包括所有的修改单适用于本规范

,()。

3术语

转速传感器

3.1rotationalspeedsensor

测量旋转物体旋转速度的传感器

。

磁电式转速传感器

3.2electromagneticsensorofrotationalspeed

采用电磁感应工作原理的转速传感器

。

测速齿轮

3.3measurementgearofrotationalspeed

由导磁率大的金属材料加工而成的渐开线环形齿轮安装在转轴上用于转速传感器

,

获得脉冲信号

。

4概述

磁电式转速传感器按其电磁感应的工作原理主要包括以下类型变磁阻式转速传感

:

器电涡流式转速传感器霍尔式转速传感器等有源或无源磁电式转速传感器其测

、、。,

量方式均为非接触式直接测量感应对象为带有凸起或凹陷的磁性材料及导磁材料的被

,

测物体随着被测物体的转动磁电式转速传感器输出与旋转速度及齿轮齿数相对应的

。,

脉冲信号通过计数仪表显示测量的转速值

,。

5计量特性

磁电式转速传感器的计量特性见表

1。

1

JJF1871—2020

表1磁电式转速传感器计量特性

序号项目性能指标

小于时

转速示值误差100r/min:±0.1r/min;

1不小于时

100r/min:±1r/min

小于时

转速示值变动性100r/min:0.1r/min;

2不小于时

100r/min:1r/min

注:以上指标不用于合格性判别,仅供参考。

6校准条件

环境条件

6.1

温度为相对湿度

6.1.1(23±5)℃,≤85%。

电源电压的变化应在内

6.1.2(220±22)V。

周围环境无影响校准的污染振动电磁干扰等

6.1.3、、。

测量标准及其他设备

6.2

测量标准及其他设备见表

2。

表2测量标准及其他设备

名称
