GB/T 11842-2025 二氧化铀粉末和芯块的氧铀原子比测定 热重法

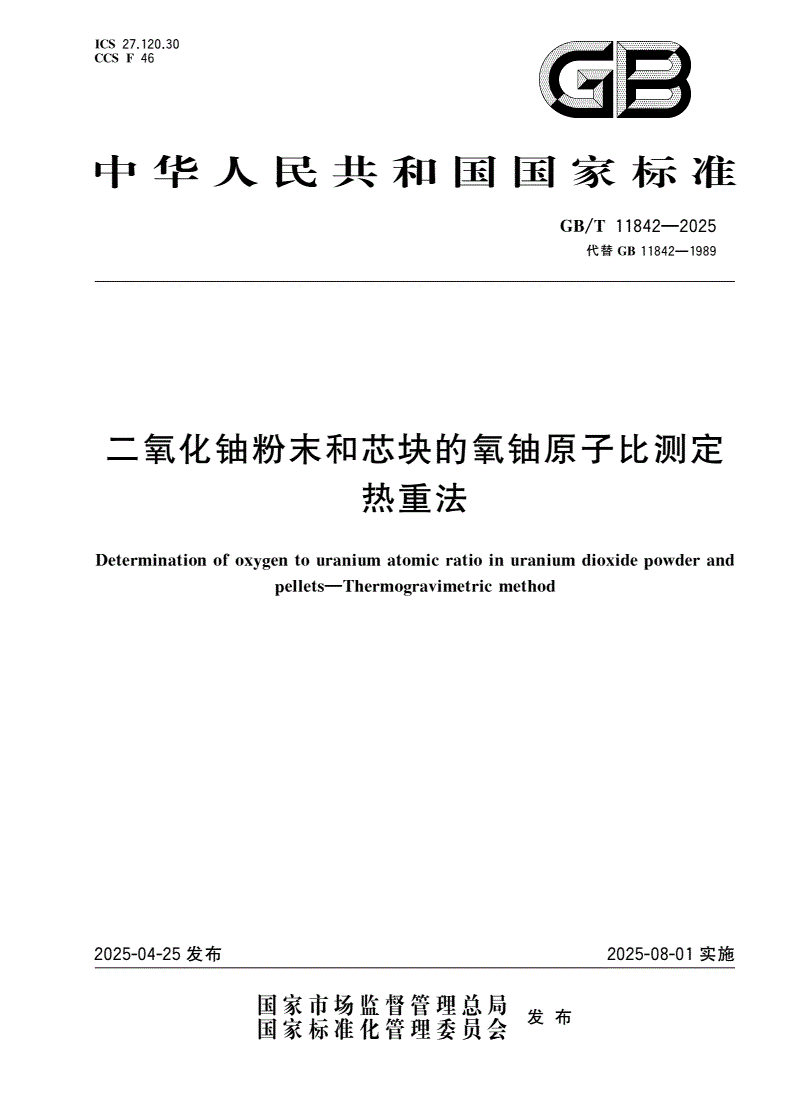

ICS2712030

CCSF.46.

中华人民共和国国家标准

GB/T11842—2025

代替GB11842—1989

二氧化铀粉末和芯块的氧铀原子比测定

热重法

Determinationofoxygentouraniumatomicratioinuraniumdioxidepowderand

pellets—Thermogravimetricmethod

2025-04-25发布2025-08-01实施

国家市场监督管理总局发布

国家标准化管理委员会

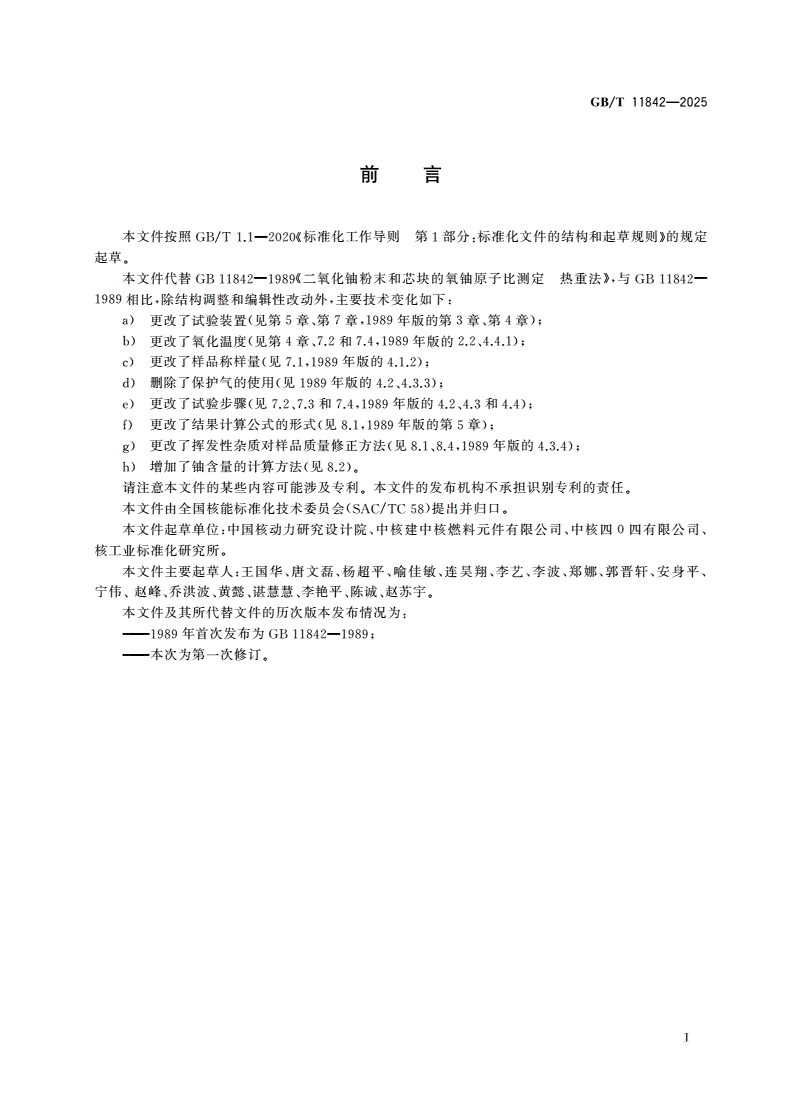

GB/T11842—2025

前言

本文件按照标准化工作导则第部分标准化文件的结构和起草规则的规定

GB/T1.1—2020《1:》

起草

。

本文件代替二氧化铀粉末和芯块的氧铀原子比测定热重法与

GB11842—1989《》,GB11842—

相比除结构调整和编辑性改动外主要技术变化如下

1989,,:

更改了试验装置见第章第章年版的第章第章

a)(5、7,19893、4);

更改了氧化温度见第章和年版的

b)(4、7.27.4,19892.2、4.4.1);

更改了样品称样量见年版的

c)(7.1,19894.1.2);

删除了保护气的使用见年版的

d)(19894.2、4.3.3);

更改了试验步骤见和年版的和

e)(7.2、7.37.4,19894.2、4.34.4);

更改了结果计算公式的形式见年版的第章

f)(8.1,19895);

更改了挥发性杂质对样品质量修正方法见年版的

g)(8.1、8.4,19894.3.4);

增加了铀含量的计算方法见

h)(8.2)。

请注意本文件的某些内容可能涉及专利本文件的发布机构不承担识别专利的责任

。。

本文件由全国核能标准化技术委员会提出并归口

(SAC/TC58)。

本文件起草单位中国核动力研究设计院中核建中核燃料元件有限公司中核四四有限公司

:、、0、

核工业标准化研究所

。

本文件主要起草人王国华唐文磊杨超平喻佳敏连昊翔李艺李波郑娜郭晋轩安身平

:、、、、、、、、、、

宁伟赵峰乔洪波黄懿谌慧慧李艳平陈诚赵苏宇

、、、、、、、。

本文件及其所代替文件的历次版本发布情况为

:

年首次发布为

———1989GB11842—1989;

本次为第一次修订

———。

Ⅰ

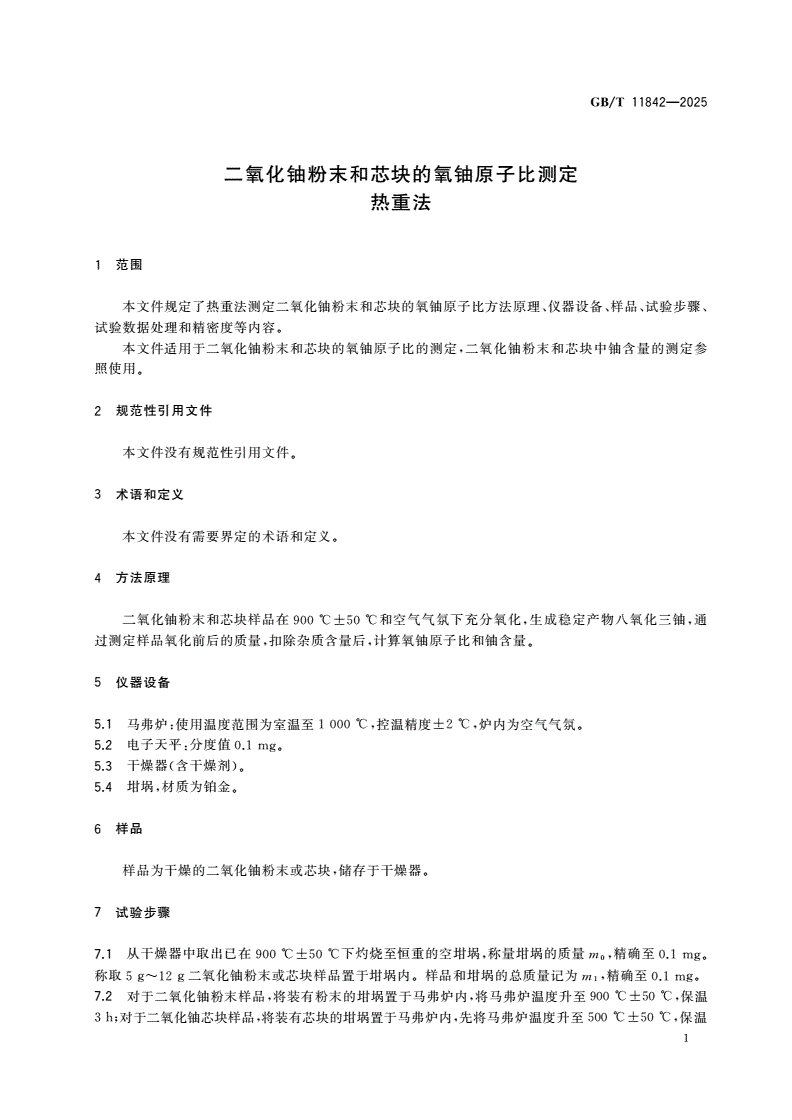

GB/T11842—2025

二氧化铀粉末和芯块的氧铀原子比测定

热重法

1范围

本文件规定了热重法测定二氧化铀粉末和芯块的氧铀原子比方法原理仪器设备样品试验步骤

、、、、

试验数据处理和精密度等内容

。

本文件适用于二氧化铀粉末和芯块的氧铀原子比的测定二氧化铀粉末和芯块中铀含量的测定参

,

照使用

。

2规范性引用文件

本文件没有规范性引用文件

。

3术语和定义

本文件没有需要界定的术语和定义

。

4方法原理

二氧化铀粉末和芯块样品在和空气气氛下充分氧化生成稳定产物八氧化三铀通

900℃±50℃,,

过测定样品氧化前后的质量扣除杂质含量后计算氧铀原子比和铀含量

,,。

5仪器设备

51马弗炉使用温度范围为室温至控温精度炉内为空气气氛

.:1000℃,±2℃,。

52电子天平分度值

.:0.1mg。

53干燥器含干燥剂

.()。

54坩埚材质为铂金

.,。

6样品

样品为干燥的二氧化铀粉末或芯块储存于干燥器

,。

7试验步骤

71从干燥器中取出已在下灼烧至恒重的空坩埚称量坩埚的质量m精确至

.900℃±50℃,0,0.1mg。

称取二氧化铀粉末或芯块样品置于坩埚内样品和坩埚的总质量记为m精确至

5g~12g。1,0.1mg。

72对于二氧化铀粉末样品将装有粉末的坩埚置于马弗炉内将马弗炉温度升至保温

.,,900℃±50℃,

对于二氧化铀芯块样品将装有芯块的坩埚置于马弗炉内先将马弗炉温度升至保温

3h;,,500℃±50℃,

1
