GB/T 11349.2-2025 机械振动与冲击 机械导纳的试验确定 第2部分：用激振器作单点平动激励测量

ICS17160

CCSJ0.4

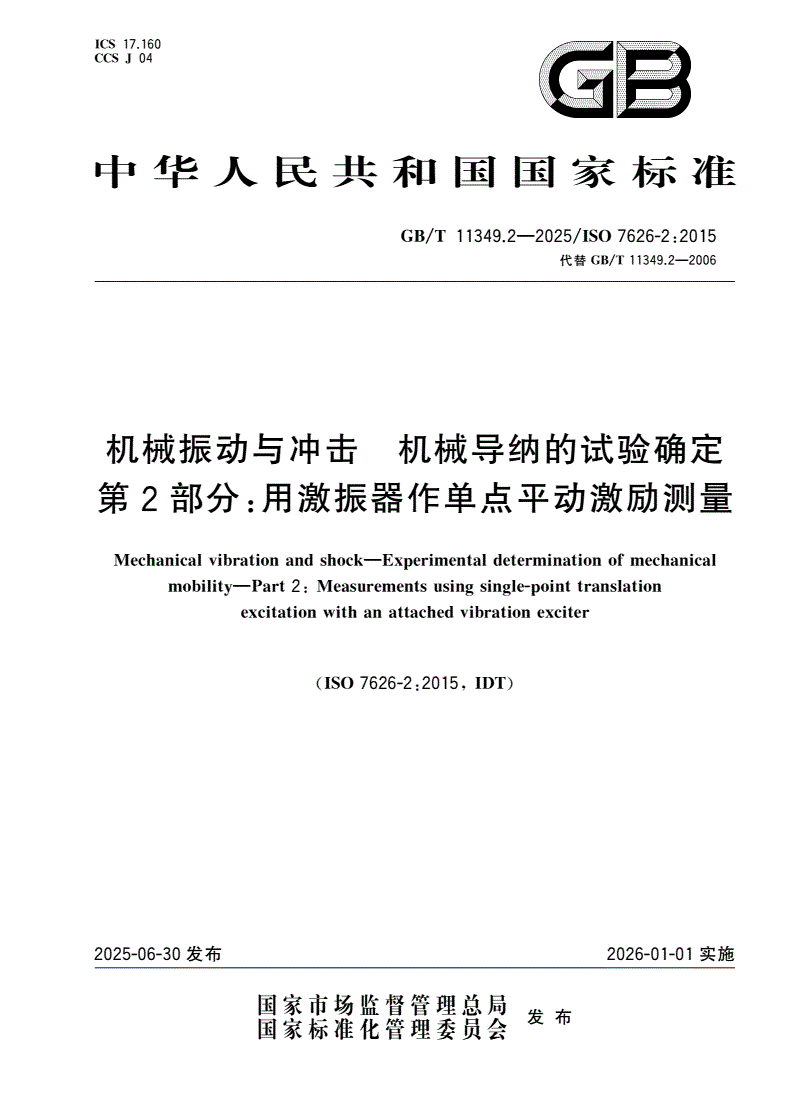

中华人民共和国国家标准

GB/T113492—2025/ISO7626-22015

.:

代替GB/T113492—2006

.

机械振动与冲击机械导纳的试验确定

第2部分用激振器作单点平动激励测量

:

Mechanicalvibrationandshock—Experimentaldeterminationofmechanical

mobilit—Part2Measurementsusinsinle-ointtranslation

y:ggp

excitationwithanattachedvibrationexciter

ISO7626-22015IDT

(:,)

2025-06-30发布2026-01-01实施

国家市场监督管理总局发布

国家标准化管理委员会

GB/T113492—2025/ISO7626-22015

.:

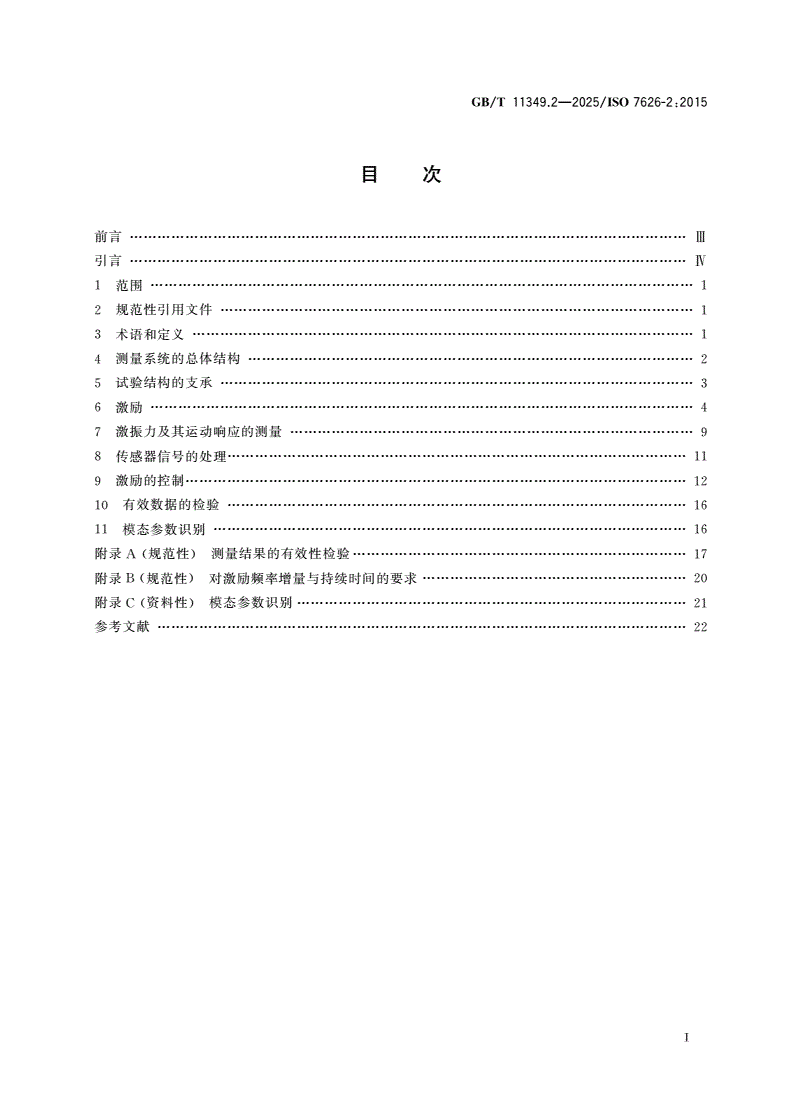

目次

前言

…………………………Ⅲ

引言

…………………………Ⅳ

范围

1………………………1

规范性引用文件

2…………………………1

术语和定义

3………………1

测量系统的总体结构

4……………………2

试验结构的支承

5…………………………3

激励

6………………………4

激振力及其运动响应的测量

7……………9

传感器信号的处理

8………………………11

激励的控制

9………………12

有效数据的检验

10………………………16

模态参数识别

11…………………………16

附录规范性测量结果的有效性检验

A()………………17

附录规范性对激励频率增量与持续时间的要求

B()…………………20

附录资料性模态参数识别

C()…………21

参考文献

……………………22

Ⅰ

GB/T113492—2025/ISO7626-22015

.:

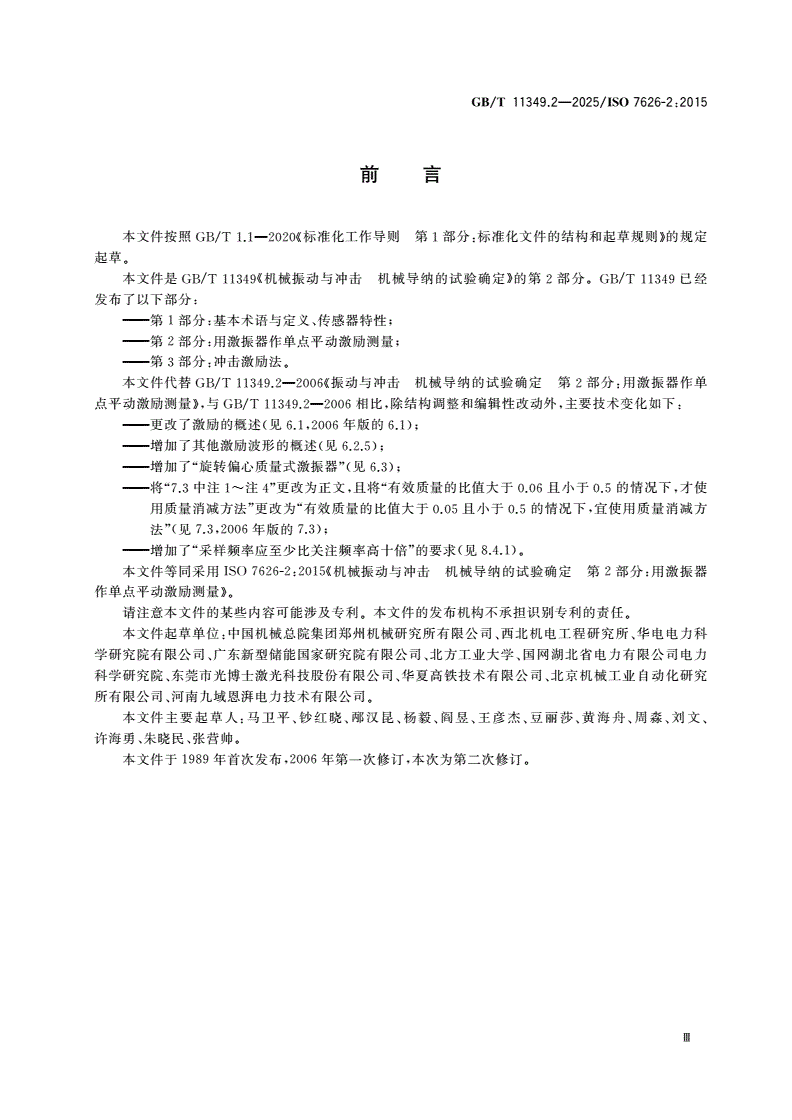

前言

本文件按照标准化工作导则第部分标准化文件的结构和起草规则的规定

GB/T1.1—2020《1:》

起草

。

本文件是机械振动与冲击机械导纳的试验确定的第部分已经

GB/T11349《》2。GB/T11349

发布了以下部分

:

第部分基本术语与定义传感器特性

———1:、;

第部分用激振器作单点平动激励测量

———2:;

第部分冲击激励法

———3:。

本文件代替振动与冲击机械导纳的试验确定第部分用激振器作单

GB/T11349.2—2006《2:

点平动激励测量与相比除结构调整和编辑性改动外主要技术变化如下

》,GB/T11349.2—2006,,:

更改了激励的概述见年版的

———(6.1,20066.1);

增加了其他激励波形的概述见

———(6.2.5);

增加了旋转偏心质量式激振器见

———“”(6.3);

将中注注更改为正文且将有效质量的比值大于且小于的情况下才使

———“7.31~4”,“0.060.5,

用质量消减方法更改为有效质量的比值大于且小于的情况下宜使用质量消减方

”“0.050.5,

法见年版的

”(7.3,20067.3);

增加了采样频率应至少比关注频率高十倍的要求见

———“”(8.4.1)。

本文件等同采用机械振动与冲击机械导纳的试验确定第部分用激振器

ISO7626-2:2015《2:

作单点平动激励测量

》。

请注意本文件的某些内容可能涉及专利本文件的发布机构不承担识别专利的责任

。。

本文件起草单位中国机械总院集团郑州机械研究所有限公司西北机电工程研究所华电电力科

:、、

学研究院有限公司广东新型储能国家研究院有限公司北方工业大学国网湖北省电力有限公司电力

、、、

科学研究院东莞市光博士激光科技股份有限公司华夏高铁技术有限公司北京机械工业自动化研究

、、、

所有限公司河南九域恩湃电力技术有限公司

、。

本文件主要起草人马卫平钞红晓邴汉昆杨毅阎昱王彦杰豆丽莎黄海舟周淼刘文

:、、、、、、、、、、

许海勇朱晓民张营帅

、、。

本文件于年首次发布年第一次修订本次为第二次修订

1989,2006,。

Ⅲ

GB/T113492—2025/ISO7626-22015

.:

引言

01关于导纳测量ISO7626的全面介绍

.

结构的动态特性能由导纳测量得到的相关频率响应函数确定或由与频率响应函数相应的加速度

,

导纳和位移导纳确定每个频率响应函数都是由于在单位力或力矩激励下在结构的某一点的运动响

。,

应的相量这些函数的幅值和相位是频率的函数

。。

加速度导纳位移导纳与导纳的区别仅在于分别用加速度或位移代替速度表示运动响应为简化

、。

起见在的各个部分中将只用导纳这一术语当然所有的试验方法和要求均适用于加速

,ISO7626“”。,

度导纳和位移导纳的确定

。

导纳测量的典型应用

:

预测结构对已知的或假定的输入激励的动力响应

a);

确定结构的模态特征固有频率阻尼比和振型

b)(、);

预测相连结构之间的动力相互作用

c);

检验结构的数学模型的有效性并改善其精确度

d);

确定单一或复合材料的动力特性即复弹性模量

e)()。

在某些应用中可能要求测量沿个相互垂直的轴的力和运动以及测量绕这个轴的力矩和转动

,3,3

来完整地描述动力特性对每个关注的点这些测量给出一个的导纳矩阵对结构上的N个

。,6×6。

点系统有一个大小为NN的整体导纳矩阵

,(6×6)。

在大多数实际应用中没有必要知道整个NN矩阵通常只需用单点单方向施加激振

,(6×6)。

力在结构的关键点测平动响应的办法测出驱动点的导纳和一些传递导纳就已足够了在另一些应用

,。

中可能关注的仅是转动导纳

,。

机械导纳被定义为由平动或转动速度响应的相量与所施加的激振力或力矩的相量之比所构成的频

率响应函数如果响应是用加速度传感器测量还得转换成速度以得到导纳或者加速度与力之

。,。,

比即加速度能用来表征结构在另一些情况下能用位移导纳即位移与力之比

,,。,,。

注习惯上结构的频率响应函数通常表示为上述动力特性之一的倒数机械导纳的算术倒数常被称为机械阻抗

:,。。

但是注意这是一种误解因为导纳的算术倒数通常并不表示结构的阻抗矩阵的任一元素相反导纳转换为

,,。,

阻抗需要对导纳整体矩阵求逆这一点在中详细说明

,。ISO7626-1。

导纳试验数据不能直接用作结构阻抗模型的一部分为了使数据和模型协调模型的阻抗矩阵被

。,

转换为导纳矩阵反之亦然其限制见

,(ISO7626-1)。

02关于本文件的介绍

.

许多机械导纳数据的应用中在结构的某一位置某一方向激励在一些关键点上测量平动响应确

,、,,

定驱动点的导纳和少量传递导纳已经足够这些平动激振力能用连接到试验结构上的激振器或者由不

。

连接到结构上的装置施加上去

。

将激励装置分为连接的和不连接的在将激励点移动到新位置的难易方面有显著差别例

“”“”,。

如用激振锤时改变脉冲作用位置比用一个连接的激振器重新移动到结构上的一个新位置要容易得

,,,

多这两种激励方法都有它们最适合的应用场合本文件涉及用单个连接式激振器的测量

。。;ISO7626-

适用于不用连接式激振器的冲击激励测量

5。

Ⅳ

GB/T113492—2025/ISO7626-22015

.:

03关于GB/T11349的构成

.

机械振动与冲击机械导纳的试验确定主要规定了机械系统在振动和冲击条件下

GB/T11349《》

机械导纳的试验确定方法包括术语定义试验原理设备要求试验程序数据处理及试验报告等内容

,、、、、

适用于机械结构设备及其部件的动态特性分析旨在为机械系统的振动和冲击特性分析提供科学依

、,

据确保测量结果的准确性可靠性拟由三个部分构成

,、。GB/T11349。

第部分基本术语与定义传感器特性目的在于定义基本术语并规定测量机械导纳所使

———1:、。,

用的阻抗头力传感器和运动响应传感器的适配性所需进行的校准测试环境试验和物理测量

、,

方法主要为选择校准和评定适用于机械导纳测量的传感器和测量仪器提供指导

,、。

第部分用激振器作单点平动激励测量目的在于规定用连接在被测结构上的单点平动激

———2:。

振器测量结构如建筑物机器和车辆的机械导纳和其他频率响应函数的方法

(、)。

第部分冲击激励法目的在于规定如何用一个与结构不相连的冲击激振器激励结构测量

———3:。

其机械导纳和其他频率响应函数的方法

。

Ⅴ

GB/T113492—2025/ISO7626-22015

.:

机械振动与冲击机械导纳的试验确定

第2部分用激振器作单点平动激励测量

:

1范围

本文件规定了用连接式激振器单点平动激励测量结构如建筑物机器和车辆的线性机械导纳和

(、)

其他频率响应函数的方法

。

本文件适用于导纳加速度或位移的测量无论是驱动点测量还是传递测量它还适用于确定这

、,,。

些比值的倒数如自由有效质量尽管采用单点激振但对可同时测量的运动响应的测量数目没有限

,。,

制例如模态分析中要求的多点响应测量

,,。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款其中注日期的引用文

。,

件仅该日期对应的版本适用于本文件不注日期的引用文件其最新版本包括所有的修改单适用于

,;,()

本文件

。

机械振动冲击与状态监测词汇

ISO2041、(Mechanicalvibration,shockandconditionmonito-

ring—Vocabulary)

注机械振动冲击与状态监测词汇

:GB/T2298—2010、(ISO2041:2009,IDT)

机械振动与冲击机械导纳的试验确定第部分基本术语与定义传感器特性

ISO7626-11:、

(Mechanicalvibrationandshock—Experimentaldeterminationofmechanicalmobility—Part1:Basic

termsanddefinitions,andtransducerspecifications)

注机械振动与冲击机械导纳的试验确定第部分基本术语与定义传感器特性

:GB/T11349.1—20181:、

(ISO7626-1:2011,IDT)

3术语和定义

和界定的以及下列术语和定义适用于本文件

ISO2041ISO7626-1。

注由于本文件涉及机械导纳因此以下定义注释提供了比更多的细节

:,ISO2041。

31

.

频率响应函数frequency-responsefunction

与频率有关的线性系统的复运动响应与复激振力之比

。

注1激励是时间的简谐随机或瞬态函数如果测试结构在某一激励或响应范围内被视为一个线性系统频率响

:、。,

应函数就不再依赖于激励函数的类型在这种情况下在一种激励下获得的试验结果用于预测系统对其他任

。,

何类型的激励的响应随机和瞬态激励的相量及其等价量在附录中讨论

。B。

注2实际上系统的线性是有条件的只能近似满足系统的线性取决于系统的类型和输入的大小注意避免非线

:,。。

性的影响尤其是使用脉冲激励时对已知为非线性的结构如某些铆接结构不使用脉冲激励进行试验并

,。(),

且对这类结构使用随机激励试验时需要格外细心

。

注3运动用速度加速度和位移表示对应的频率响应函数分别称为导纳有时称为机械导纳加速度导纳有时

:、,()、(

也被误称为惯量由于它与声惯量的通用定义有冲突而且也与惯量术语的定义相矛盾故避免使用

“”。“”,“”,

惯量这一术语和位移导纳有时称为动柔度

“”)()。

1
