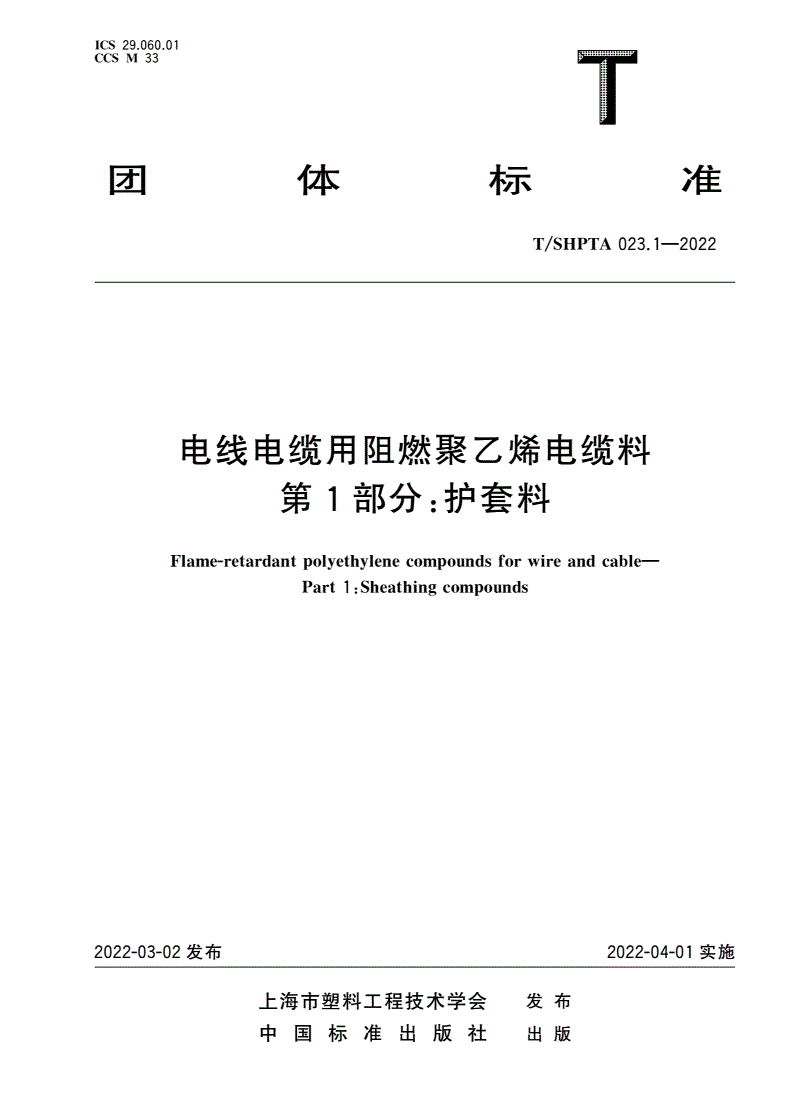

T/SHPTA 023.1-2022 电线电缆用阻燃聚乙烯电缆料 第1部分：护套料

ICS2906001

CCSM.33.

团体标准

T/SHPTA0231—2022

.

电线电缆用阻燃聚乙烯电缆料

第1部分护套料

:

Flame-retardantpolyethylenecompoundsforwireandcable—

Part1Sheathincomounds

:gp

2022-03-02发布2022-04-01实施

上海市塑料工程技术学会发布

中国标准出版社出版

T/SHPTA0231—2022

.

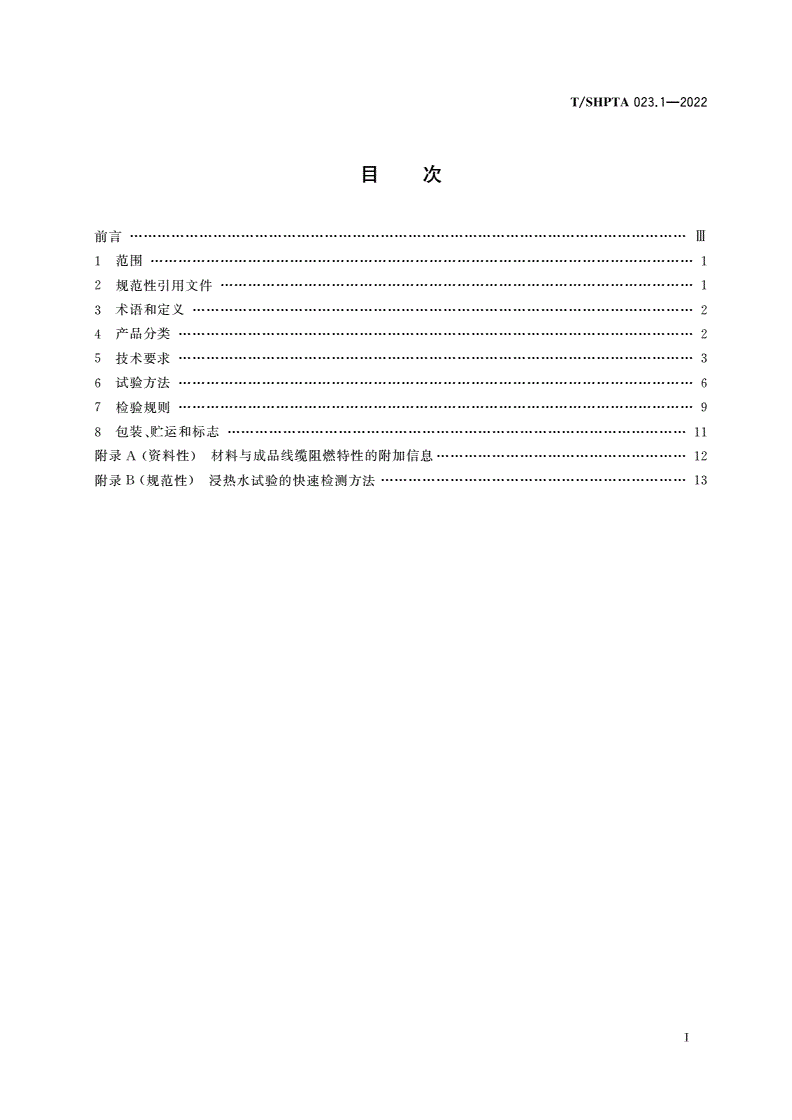

目次

前言

…………………………Ⅲ

范围

1………………………1

规范性引用文件

2…………………………1

术语和定义

3………………2

产品分类

4…………………2

技术要求

5…………………3

试验方法

6…………………6

检验规则

7…………………9

包装贮运和标志

8、………………………11

附录资料性材料与成品线缆阻燃特性的附加信息

A()………………12

附录规范性浸热水试验的快速检测方法

B()…………13

Ⅰ

T/SHPTA0231—2022

.

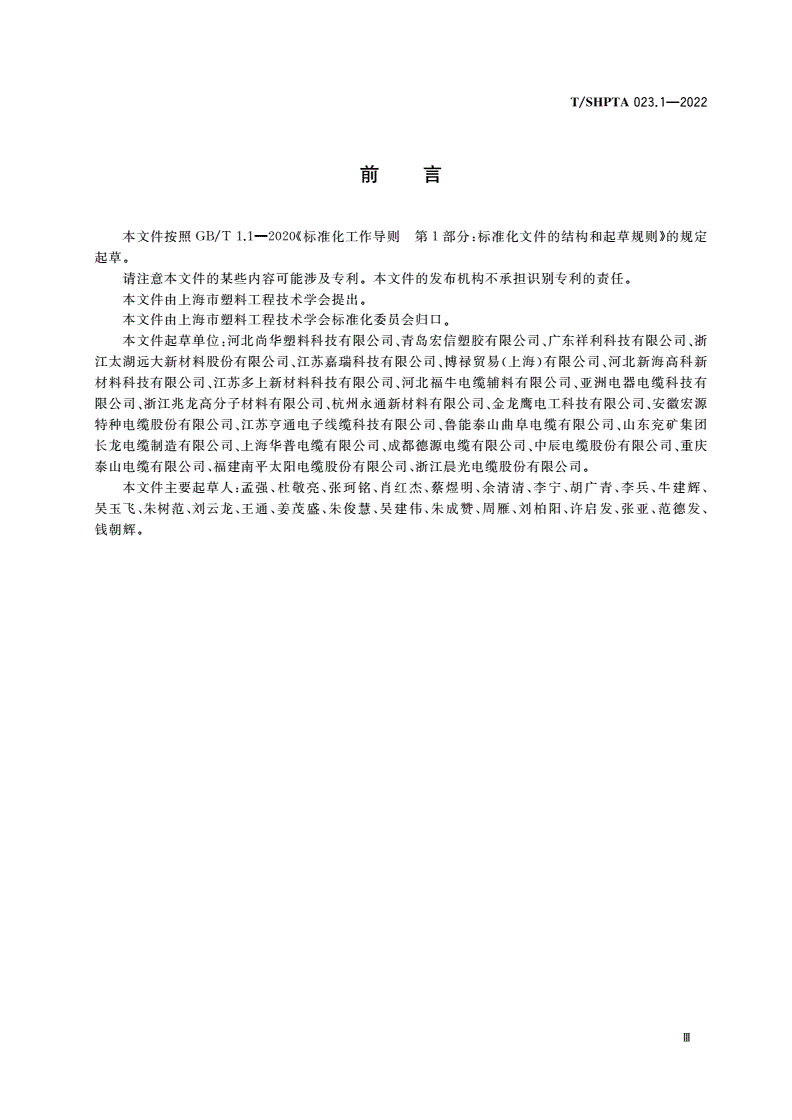

前言

本文件按照标准化工作导则第部分标准化文件的结构和起草规则的规定

GB/T1.1—2020《1:》

起草

。

请注意本文件的某些内容可能涉及专利本文件的发布机构不承担识别专利的责任

。。

本文件由上海市塑料工程技术学会提出

。

本文件由上海市塑料工程技术学会标准化委员会归口

。

本文件起草单位河北尚华塑料科技有限公司青岛宏信塑胶有限公司广东祥利科技有限公司浙

:、、、

江太湖远大新材料股份有限公司江苏嘉瑞科技有限公司博禄贸易上海有限公司河北新海高科新

、、()、

材料科技有限公司江苏多上新材料科技有限公司河北福牛电缆辅料有限公司亚洲电器电缆科技有

、、、

限公司浙江兆龙高分子材料有限公司杭州永通新材料有限公司金龙鹰电工科技有限公司安徽宏源

、、、、

特种电缆股份有限公司江苏亨通电子线缆科技有限公司鲁能泰山曲阜电缆有限公司山东兖矿集团

、、、

长龙电缆制造有限公司上海华普电缆有限公司成都德源电缆有限公司中辰电缆股份有限公司重庆

、、、、

泰山电缆有限公司福建南平太阳电缆股份有限公司浙江晨光电缆股份有限公司

、、。

本文件主要起草人孟强杜敬亮张珂铭肖红杰蔡煜明余清清李宁胡广青李兵牛建辉

:、、、、、、、、、、

吴玉飞朱树范刘云龙王通姜茂盛朱俊慧吴建伟朱成赞周雁刘柏阳许启发张亚范德发

、、、、、、、、、、、、、

钱朝辉

。

Ⅲ

T/SHPTA0231—2022

.

电线电缆用阻燃聚乙烯电缆料

第1部分护套料

:

1范围

本文件规定了电力电缆用阻燃聚乙烯护套料的产品分类要求试验方法检验规则标识包装运

、、、、、、

输贮存等

、。

本文件适用于以聚乙烯树脂为主要原料配合功能改性树脂材料并加入不同阻燃剂抗氧剂润滑

,,、、

剂等助剂经过混炼塑化挤出造粒制得的阻燃聚乙烯护套料产品

,、、、。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款其中注日期的引用文

。,

件仅该日期对应的版本适用于本文件不注日期的引用文件其最新版本包括所有的修改单适用于

,;,()

本文件

。

塑料非泡沫塑料密度的测定第部分浸渍法液体比重瓶法和滴定法

GB/T1033.1—20081:、

塑料拉伸性能的测定第部分薄膜和薄片的试验条件

GB/T1040.3—20063:

绝缘材料电气强度试验方法第部分工频下试验

GB/T1408.1—20161:

塑料聚乙烯模塑和挤出材料第部分试样制备和性能测定

GB/T1845.2—2006(PE)2:

塑料用氧指数法测定燃烧行为第部分室温实验

GB/T2406.2—20092:

塑料和硬橡胶使用硬度计测定压痕硬度邵氏硬度

GB/T2411—2008()

电缆和光缆绝缘和护套材料通用试验方法第部分通用试验方法

GB/T2951.12—200812:

热老化试验方法

电缆和光缆绝缘和护套材料通用试验方法第部分弹性体混合料专

GB/T2951.21—200821:

用试验方法耐臭氧试验热延伸试验浸矿物油试验

电缆和光缆绝缘和护套材料通用试验方法第部分聚乙烯和聚丙烯

GB/T2951.41—200841:

混合料专用试验方法耐环境应力开裂试验熔体指数测量方法直接燃烧法测量聚乙烯中碳黑和

或矿物质填料含量热重分析法测量碳黑含量显微镜法评估聚乙烯中碳黑分散度

()(TGA)

塑料热塑性塑料熔体质量流动速率和熔体体积流动速率的测定

GB/T3682.1(MFR)(MVR)

第部分标准方法

1:

塑料冲击法脆化温度的测定

GB/T5470

塑料烟生成第部分单室法测定烟密度试验方法

GB/T8323.2—20082:

电线电缆用软聚氯乙烯塑料

GB/T8815—2008

塑料实验室光源暴露试验方法第部分氙弧灯

GB/T16422.2—20222:

取自电缆或光缆的材料燃烧时释出气体的试验方法第部分卤酸气体

GB/T17650.1—20211:

总量的测定

取自电缆或光缆的材料燃烧时释出气体的试验方法第部分酸度用

GB/T17650.2—20212:(

测量和电导率的测定

pH)

阻燃和耐火电线电缆或光缆通则

GB/T19666—2019

1

T/SHPTA0231—2022

.

电子电气产品六种限用物质铅汞镉六价铬多溴联苯和多溴二苯醚

GB/T26125—2011(、、、、)

的测定

电子电气产品中邻苯二甲酸酯的测定气相色谱质谱联用法

GB/T29786—2013-

固体绝缘材料介电和电阻特性第部分电阻特性方法体积电

GB/T31838.2—20192:(DC)

阻和体积电阻率

电线电缆用无卤低烟阻燃电缆料

GB/T32129—2015

电线电缆机械和理化性能试验方法第部分白蚁试验

JB/T10696.9—20119:

电线电缆机械和理化性能试验方法第部分大鼠啃咬试验

JB/T10696.10—201110:

绝缘软管第部分试验方法

IEC60684-22:(Flexibleinsulatingsleeving—Part2:Methodoftest)

3术语和定义

下列术语和定义适用于本文件

。

31

.

阻燃flameretardance

抑制减缓或终止火焰传播

、。

32

.

无卤halogenfree

给定的产品或材料在燃烧时释放气体的卤素氟氯溴碘含量均不大于限定值的特性

(、、、)。

注碘含量的限定值为其余卤素含量限定值见本文件的相关要求

:0.1%,。

4产品分类

41系列代号

.

411阻燃特征代号

..

阻燃性能代号如下

:

无卤型

W———;

低烟型

D———。

412材料系列代号

..

材料系列代号如下

:

适用于以聚乙烯树脂及其衍生物为树脂基体制得的阻燃型护套料产品

ZPE———。

413用途代号

..

用途代号如下

:

最高允许线芯长期工作温度不超过的电力电缆用护套材料

H90———90℃;

需要具有更广泛应用性及更可靠耐热应力开裂的场合

R———。

注对于本文件所列出的其他特殊性能未提供用途代号表示的在产品型号组成之后以汉字简写的方式标注

:,,,。

414电压等级代号

..

电压等级代号如下

:

2

T/SHPTA0231—2022

.

适用于电压等级及以下电力电缆

V03———3kV;

适用于电压等级的电力电缆

V30———6kV~30kV;

适用于电压等级及以上电力电缆

V35———35kV。

42产品表示方法

.

本文件所涉及的阻燃聚乙烯电缆料主要指对外护套材料在设计上有阻燃要求的场合能够代替普

,,

通非阻燃聚乙烯护套料的电缆料产品可广泛应用于线芯温度不高于的不同电压等级的电力

,90℃、

电缆

。

本产品的型号表示如图所示

1。

图1产品型号组成

示例1表示可以应用于电压等级及以上线芯温度不超过的电力电缆用高性能无卤

:WZPE-H90R-V3535kV、90℃

阻燃聚乙烯护套料

。

示例2表示可以应用于电压等级及以下线芯温度不超过的电力电缆用高性能无

:WDZPE-H90R-V033kV、90℃

卤低烟型阻燃聚乙烯护套料

。

示例3耐油表示可以应用于电压等级线芯温度不超过的电力电缆用耐油型阻

:ZPE-H90-V30()6kV~30kV、90℃

燃聚乙烯护套料

。

5技术要求

51外观

.

产品应为直径高的圆柱形粒状物或体积相当的粒状物颗粒均匀

2mm~4mm,2mm~4mm
