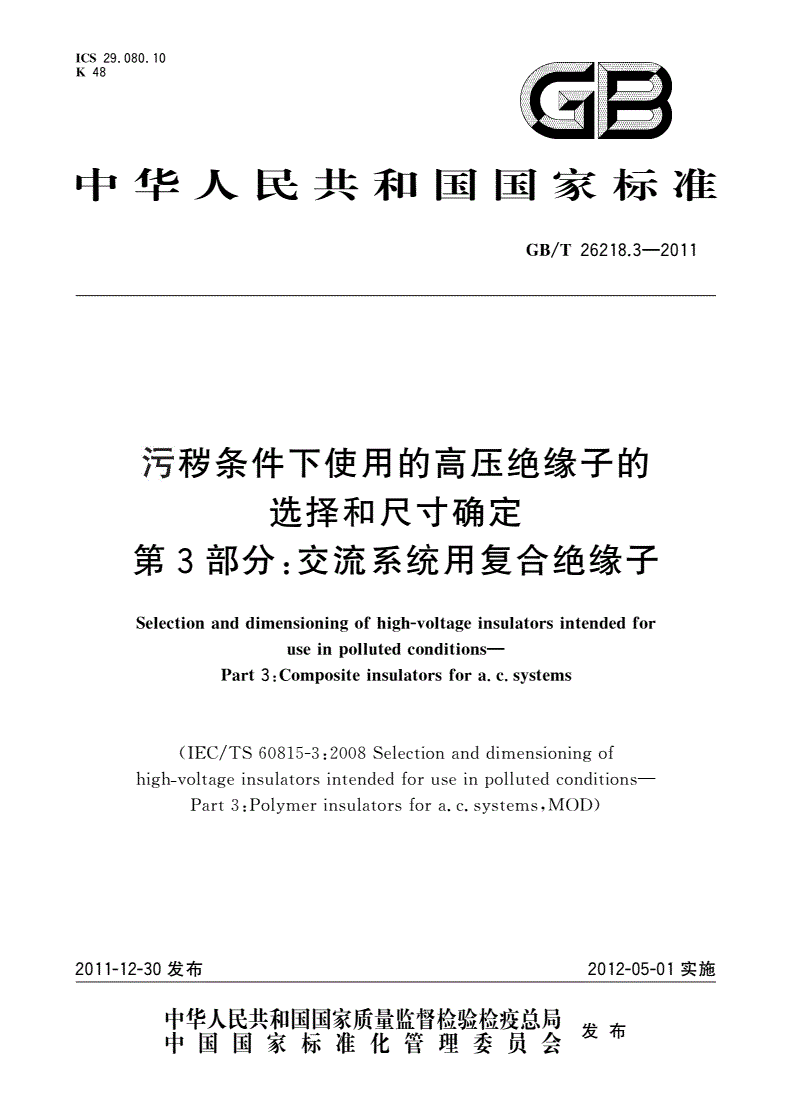

GB/T 26218.3-2011 污秽条件下使用的高压绝缘子的选择和尺寸确定 第3部分：交流系统用复合绝缘子

ICS29.080.10

区48

1

4盟

哥哥

四se

3:2立.c.

(IEC/TS60815-3:2008Selectiona丑ddime丑S10出口gof

high-voltageinsulatorsintendedforuseinpollutedconditions一

3:Polymerinsulatorsfora.c.systems,

26218.3…2011

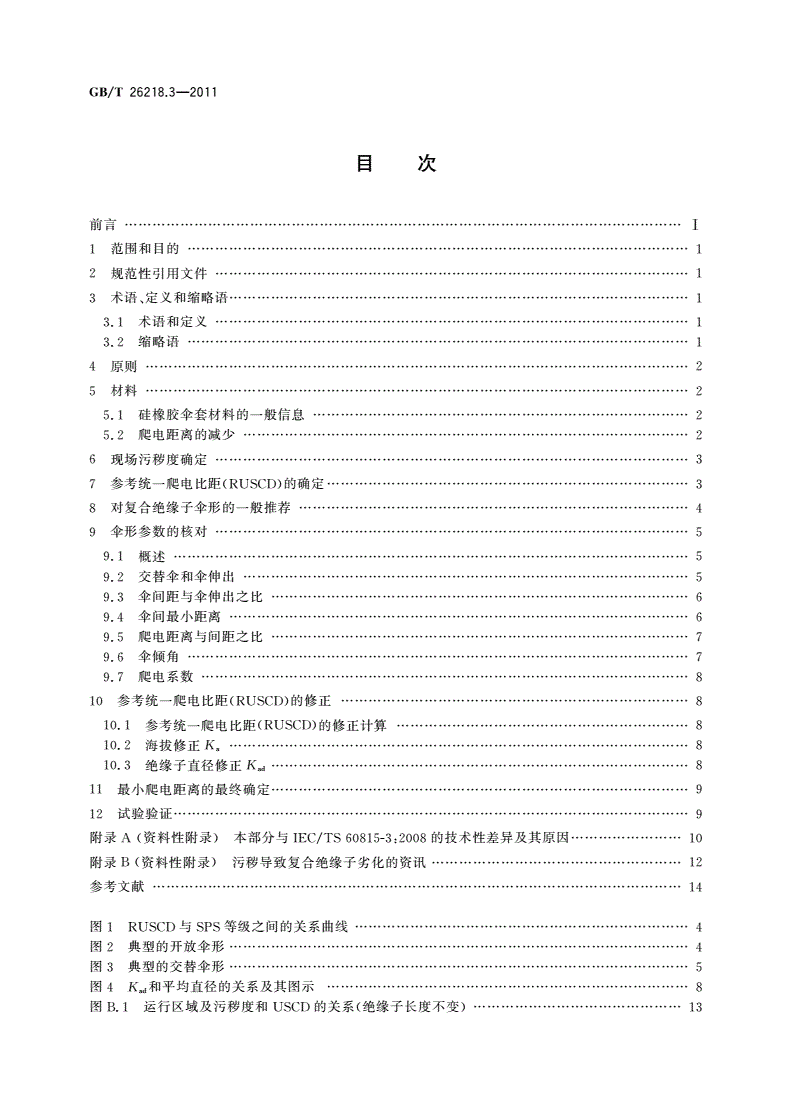

前言…………………………I

l范围和自的·

2规范性引用文件……

3术语、定义和缩略语………………………l

3.17f之语和定义…·

3.2缩略语~1

4原则………………………2

5材料………………………2

5.1硅橡胶伞套材料的一般信息…·协2

5.2爬电距离的减少……………………2

6现场污秽度确定…………………………3

7参考统一爬电比距(RUSC盼的确定……………………3

8对复合绝缘子伞形的一般推荐…………4

9伞形参数的核对…………………………5

9.1概述…………………5

9.2交替伞和伞神出...

9.3伞间距与伞伸出之比…·

9.4伞间最小距离………………………6

9.5爬电距离与闰距之比………………7

9.6伞倾角……7

9.7爬电系数……………8

10参考统一爬电比距仪USC助的修正…………………8

10.1参考统一腮电比距(RUSCD)的修正计算………8

10.2海拔修正………………………8

10.3绝缘子直径修正………………8

11最小爬电距离的最终确定………………9

12试验验证…………………9

附录A(资科性附录〉本部分与IEC/TS60815甲3:2008的技术性差异及其原因……10

附录B(资料性附录〉污秽导致复合绝缘子劣化的资讯………………u

参考文献……14

图1RUSCD与SPS等级之间的关系曲线………………4

图2典型的开放伞形………………………4

图3典型的交替伞形…

图41ζd和平均直径的关系及其图示……………………8

图B.1运行区域及污秽度和USCD的关系〈绝缘子长度不变〉………u

26218.3-2011

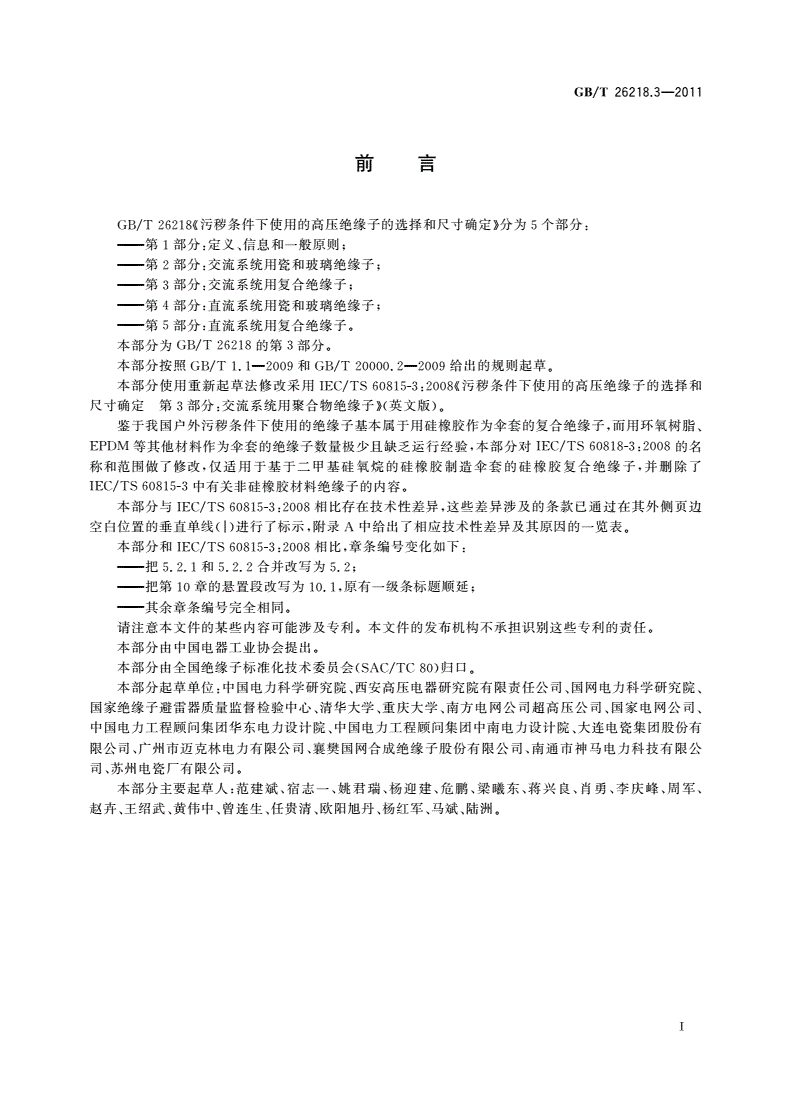

GB/T26218((污秽条件下使用的高压绝缘子的选择和尺寸确定》分为5个部分:

一一第1部分:定义、信息和一般原则;

2部分:交流系统用瓷和玻璃绝缘子;

一一第3部分:交流系统用复合绝缘子;

4部分:直流系统用瓷和玻璃绝缘子;

一一第5部分:直流系统用复合绝缘子。

本部分为GB/T26218的第3部分。

本部分按野、GB/T1.1…2009和GB/T20000.2-2009给出的规则起草。

本部分使用重新起草法修改采用IEC/TS60815-3:2008(<污秽条件下使用的高压绝缘子的选择和

尺寸确定第3部分:交流系统用聚合物绝缘子))(英文版)。

鉴于我国户外污秽条件下使用的绝缘子基本属于用硅橡胶作为伞套的复合绝缘子?币用环氧树脂、

EPDM等其他材料作为伞套的绝缘子数量极少旦缺乏运行经验，本部分对IEC/TS60818-3:2008的名

称和范围做了修改，仅适用于基于二甲基硅氧:挠的硅橡胶制造伞套的硅橡胶复合绝缘子，并删除了

IEC/TS60815-3中有关非硅橡胶材料绝缘子的内容。

本部分与IEC/TS60815一3:2008相比存在技术性差异乡这些差异涉及的条款已通过在其外倒页边

空白位置的垂直单线(1)进行了标示，附录A中给出了相应技术性差异及其原因的一览表。

本部分和IEC/TS60815…3:2008相比，章条编号变化如下:

一一把5.2.1和5.2.2合并改写为5.2;

10章的悬置段改写为10.1，原有一级条标题]IW!延;

一一其余章条编号完全相同。

请注意本文件的某些内容可能涉及专利。本文件的发布机梅不承担识别这些专利的责任。

本部分由中国电器工业协会提出。

本部分由全国绝缘子标准化技术委员会(SAC/TC80)归口。

本部分起草单位:中国电力科学研究院、西安高压电器研究院有限责任公司、国网电力科学研究皖、

国家绝缘子避雷器质量监督检验中心、清华大学、重庆大学、南方电网公司超高压公司、国家电网公司、

中国电力工程顾问集团华东电力设计院、中国电力工程顾问集团中南电力设计院、大连电瓷集团股份有

限公司、广州市迈克林电力有限公司、襄樊国网合成绝缘子股份有限公司、南通市神马电力科技有限公

司、苏州电瓷厂有限公司。

本部分主要起草人:范建斌、宿志一、姚君瑞、杨迎建、危麟、梁曦东、蒋兴良、肖勇、李庆峰、周十、

赵卉、王绍武、黄伟中、曾连生、任黄清、欧阳旭丹、杨红军、马斌、陆洲。

I

26218.3-2011

3

1范围棋国

GB/T26218的本部分给出了特定绝缘子在某种污秽环境下大致特性的判定导则和原理。

本部分适用于污秽条件下高压交流系统用复合绝缘子的选择和尺寸确定。

本部分的内容以CIGRE:)3.13TF01[lJ[2J文件为基础?欲深入研究污秽条件下绝缘子性能的科

研人员可把该文件作为有益的补充。

本部分不涉及冰雪对污秽绝缘子的影响。尽管CIGRE[3J对此有所研究，但现有资料很少，经验差

别较大。

本部分的目的是:

一一通过现场污秽度CSPS)确定参考统一爬电比距CRUSCD);

一一选择适当的伞形;

一一对参考统一爬电比距CRUSCD)进行海拔、绝缘子形状、尺寸、安装位置等校正。

2规范性引

下列文件对于本文件的应用是必不可少的。凡是注目期的引用文件?仅注目期的版本适用于本文

件。凡是不注目期的引用文件，其最新版本〈包括所有的修改单)适用于本文件。

GB/T2900.8-2009电工术语绝缘子CIEC60050-471:2007,IDT)

GB/T24622-2009绝缘子表面湿润性测量导则(IEC/TS62073:2003,IDT)

GB/T26218.1-2010污秽条件下高压绝缘子的选择和尺寸确定第1部分:定义、信息和一般

原则CIEC/TS60815-1:2008,MOD)

3")家语、定义和

3.1

GB/T2900.8-2009和GB/T26218.1-2010界定的以及下列术语和定义适用于本文件。

3.1.1

参考统一腮电比距(即referenceunifiedspecificcreepageRUSCD

依据本部分对尺寸、形状、安装位置等进行校正前的统一爬电比距初始值，通常以mm/kV

3.2

下列缩略语适用于本文件。

CFcreepagefactor爬电系数

ESDDequivalentsaltdepositdensity等值附盐密度

HTMhydrophobicitytransfermaterial憎水性迁移材料

1

26218.3-2011

NSDDnon-solubledepositdensity不溶沉积物密度

SDDsaltdepositdensity附盐密度

SESsiteequivalentsalinity现场等值盐度

SORsafeoperatingregions安全运行区域

SPSsitepollutionseverity现场污秽度

USCDunifiedspecificcreepagedistance统一爬电比距

RUSCDreferenceunifiedspecificcreepagedistance参考统一爬电比距

4原则

首先，使用GB/T26218

徽根据现有知识、在

在这个阶段口

然后，使用

爆进一步

定RUS-

倒使用

CD(Jl!

翻根据

憾校验

正〈见第

2的要求

暖器

5材料

5.1

目前一般使用基于二甲基硅氧:挠的硅橡胶制造伞套。

如果不使用添加剂改善性能，硅橡胶在户外环境中的性能不能令人满意。典型的添加剂包括抗电

蚀剂、紫外稳定剂、抗氧化剂、补强剂等。对于每种类型的材料，其基料、添加剂甚至工艺过程都会对材

料性能产生重大的影响。

具有憎水性和将憎水'险迁移到污层表面能力的聚合物材料在本部分中被称为憎水性迁移材料

(HTM)。在一些特定条件下憎水性可能会临时或永久丧失(见5.2)，GB/T24622-2009对绝缘子表

面湿润性的测量提供了指导。

15.2爬

出于其形状和材料的特点，硅橡胶伞套绝缘子与瓷、玻璃绝缘子相比具有一定的优点，并因使用

2

26218.3-2011

HTM而更为显现，包括在爬电距离相同时其耐污性能通常会高于瓷、玻璃绝缘子。原则上，单纯从污

秽耐受或闪络的角度来看?使用复合绝缘子时可以减小其爬电距离。然而，与传统的绝缘材料相比，硅

橡胶材料在环境、电场和电弧的作用下更易于劣化，在特定条件下会降低绝缘子污秽性能和使用寿命。

附录B给出了有关这些影响的更多信息，主要包括:

一一在特定现场条件下?减小爬电距离可能导致放电增强，其耐污性能将不再具有优势，如果憎水

性完全丧失，在某些情况下还可能会导致闪络和材料劣化;

一一相反地，如果单位长度内爬电距离过大，可能辱致局部电弧活动增加?从而带来材料变化或劣

化的风险o

其他重点观点如下:

一一通常在高电压下需要使用均压环，至于在什么电压等级下使用取决于设计和材料;

一一某些复合材料的憎水性有可能受到真菌生长的影响;

的污秽特性受直径和空气密度的影响较小。如果表面变为亲水性，则这种影

响会增大。

因此，在多数情况下?也可以选用与瓷、玻璃绝缘子爬电距离相同的复合绝缘子以兼具避免劣化、闪

络问题及改善污秽性能的优点。

然而，在一定环境或条件下，可以适当减小复合绝缘子的爬电距离。不能减少爬电距离的情况主要

包括:

一一该污秽种类可能导致憎水迁移性丧失;

一一绝缘子长期处于低温高湿环境下，导致憎水性丧失。

6

为了标准化的目的?在GB/T26218.1-2010中定性地定义了从很轻污秽到很重污秽的表征现场

污秽度的5个污秽等级如下:

a一一一很轻;

』一一轻;

C一一中守;

e一一很重。

注:这些字母等级与先前有关标准中的数字等级不能直接相对应。

依据GB/T26218.1-2010，使用标准玻璃或瓷绝缘子确定现场的SPS等级?该等级用于确定复合

绝缘子的RUSCD。

7参考统一胞电比距(政瓦的确定

图1给出了通常情况下〈见5.2)复合绝缘子的SPS等级和RUSCD阔的关系。柱状图的柱高是代

表每一等级最低要求的优先选用值，并供采用GB/T26218.1-2010中的方法3时使用。如果估计的

SPS等级趋向邻近更高的等级，则可沿着曲线选用。

如果有确切的SPS测量值〈方法1或方法幻，推荐在图1所示曲线上按SPS测量值确定相应的

RUSCD。

注:可以设想，对RUSCD校正得到的最终USCD可能与产品目录中绝缘子的爬电距离不一致。因此，最好是先得

到准确的数值并在校正过程的最后归整到一个适当的值。

3

26218.3-2011

8

的洁性时陀所的口炖丽一仨有一通环中复常合情况在一内般下〈见图2)。

类、B类

污的地

d

有较好

自

|交替伞形〈见图3)可以有多种不同排列方究然限学蹈、唠示的两种。这种伞形增加了单位长度

内的爬电距离，同时保证了足够的湿闪性能和由洁性。本部分按照伞伴出之差的最小值来定义交替伞，

对于小直径绝缘子乡该值为伞伸出之差的百分比?对支柱和空心绝缘子等大直径绝缘子该值至少为

15mm(见9.2)。

!本部分不排除其他伞形结构，如更大倾角的"开放哈形、伞下带深棱或浅棱形等，但这些伞形需要

继续积累经验。

;骂:对于复合绝缘子而言，伞伸出之差对湿闪性能的影响小于玻璃或黯绝缘子，尤其是对于与sl户(见9.3)更相关的

小直径绝缘子。然而对于300kV及以上电压等级系统用的更长的绝缘子，太小的伞间距对温工频和操作冲击

酣受特性有很大的影响。

4

26218.3-2011

3草草型的

9企酵母敬的接对

9.1概述

伞形参数对避免雨水桥接、防止局部伞间短路、提高自洁性、避免污秽捕集、改善局部电场非

耍。在本章随后的条款中，伞形参数正常用白色区域表示，伞形参数偏离正常范围较小但可能会降低性

能用灰色区域表示?伞形参数偏离正常范围较大从市会严重影确性能用黑色区域表示。对给定绝缘子?

应按照随后所述的方法计算并校核每今参数。允许一个参数偏离到灰色区域，即偏离较小?此时从图1

选取RUSCD时推荐相应SPS等级的上限或下一个较高等级。这种变化[尤其是通过减小slρ〈见9.3)
