DB43/T 2897-2023 竹纤维复合波纹管材技术规范

ICS91.140.60

CCSQ81

43

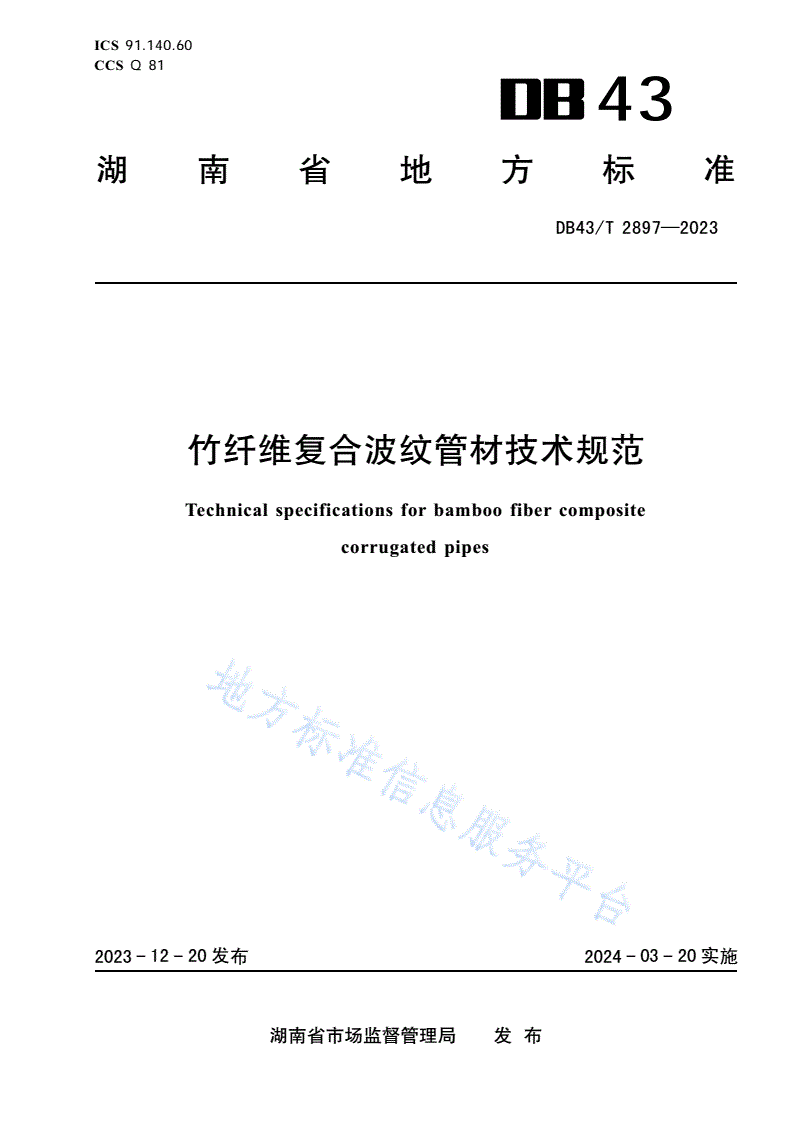

湖南省地方标准

DB43/T2897—2023

竹纤维复合波纹管材技术规范

Technicalspecificationsforbamboofibercomposite

corrugatedpipes

2023-12-20发布2024-03-20实施

湖南省市场监督管理局发布

DB43/T2897—2023

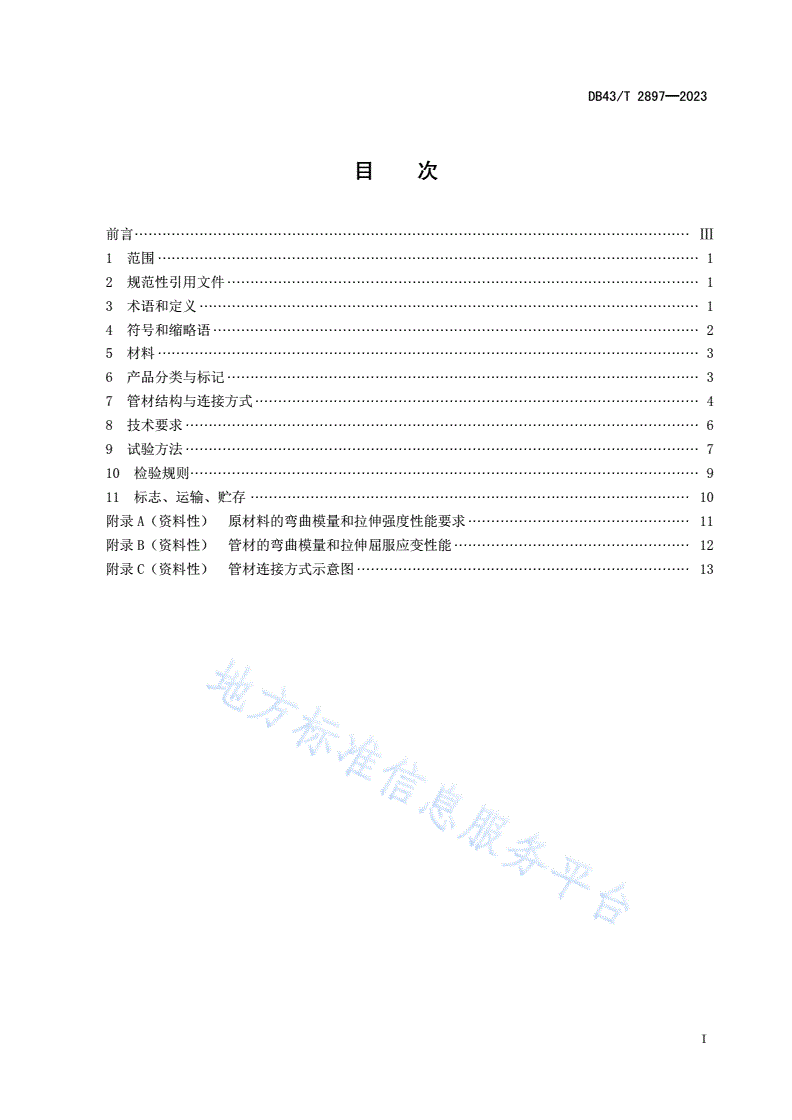

目次

前言························································································································Ⅲ

1范围·····················································································································1

2规范性引用文件······································································································1

3术语和定义············································································································1

4符号和缩略语·········································································································2

5材料·····················································································································3

6产品分类与标记······································································································3

7管材结构与连接方式································································································4

8技术要求···············································································································6

9试验方法···············································································································7

10检验规则··············································································································9

11标志、运输、贮存·······························································································10

附录A（资料性）原材料的弯曲模量和拉伸强度性能要求················································11

附录B（资料性）管材的弯曲模量和拉伸屈服应变性能···················································12

附录C（资料性）管材连接方式示意图········································································13

I

DB43/T2897—2023

II

DB43/T2897—2023

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规

定起草。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

本文件由湖南省工业和信息化厅提出并归口。

本文件起草单位：湖南协成管业科技有限公司、湖南省产商品质量检验研究院、中南林业科技大学、

长沙理工大学、国际竹藤中心、湖南省林业科学院、湖南大学、郴州市规划勘察设计研究院有限公司、

郴州市产商品质量监督检验所、南华大学、湖南大学设计研究院有限公司、正鼎国际建筑设计有限公司

郴州分公司、长沙市市政工程有限责任公司、长沙市规划设计院有限责任公司、苏州通塑机械制造有限

公司、湖南沃开新材料有限公司、湖南省建筑设计院集团股份有限公司、中国电建集团中南勘测设计研

究院有限公司、湖南城市学院设计研究院有限公司、中机国际工程设计研究院有限责任公司、湖南省邮

电规划设计院有限公司。

本文件主要起草人：曹选勇、曹立伟、肖纲要、李霞镇、黄飞权、许银玉、张玉平、龙春光、曹太

山、程海涛、王戈、范友华、康地、许仕荣、王许兵、李春平、谢磊、李洁、周书葵、严政、李成、刘

志刚、周志武、丁红军、刘朝伟、曹海军、曾兵、刘影、谭艳忠、陈善情、邹琳、黄茂林、郭敏。

III

DB43/T2897—2023

IV

DB43/T2897—2023

竹纤维复合波纹管材

1范围

本文件规定了竹纤维复合波纹管材（以下简称管材）的术语和定义、符号和缩略语、材料、产品分

类与标记、管材结构与连接方式、技术要求、试验方法、检验规则和标志、运输、贮存。

本文件适用于使用温度在45℃以下的埋地排水、排污和通讯护套管用管材。在对材料的耐化学性

和耐温性评价后也可用于埋地工业排水排污管材。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，

仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB/T1033.1—2008塑料非泡沫塑料密度的测定第1部分：浸渍法、液体比重瓶法和滴定法

GB/T1040.2—2022塑料拉伸性能的测定第2部分：模塑和挤塑塑料的试验条件

GB/T2828.1—2012计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划

GB/T2918—2018塑料试样状态调节和试验的标准环境

GB/T3682.1—2018塑料热塑性塑料熔体质量流动速率（MFR）和熔体体积流动速率（MVR）的测

定第1部分：标准方法

GB/T6111—2018流体输送用热塑性塑料管道系统耐内压性能的测定

GB/T8806—2008塑料管道系统塑料部件尺寸的测定

GB/T9647—2015热塑性塑料管材环刚度的测定

GB/T14152—2001热塑性塑料管材耐外冲击性能试验方法时针旋转法

GB/T18042—2000热塑性塑料管材蠕变比率的试验方法

GB/T18476—2019流体输送用聚烯烃管材耐裂纹扩展的测定慢速裂纹增长的试验方法（切口试

验）

GB/T19278—2018热塑性塑料管材、管件及阀门通用术语及其定义

GB/T19279—2003聚乙烯管材耐慢速裂纹增长锥体试验方法

GB/T19466.6—2009塑料差示扫描量热法（DSC）第6部分：氧化诱导时间（等温OIT）和氧化

诱导温度（动态OIT）的测定

GB/T19472.1—2019埋地用聚乙烯（PE）结构壁管道系统第1部分：聚乙烯双壁波纹管材

GB/T21873—2008橡胶密封件给、排水管及污水管道用接口密封圈材料规范

ISO13968:2008塑料管道及输送系统热塑性塑料管材环柔性的测定（Plasticspipingand

ductingsystemsThermoplasticspipesDeterminationofringflexibility）

3术语和定义

GB/T19278—2018和GB/T19472.1—2019界定的以及下列术语和定义适用于本文件。

1

DB43/T2897—2023

3.1

竹纤维增强聚乙烯复合材料bamboofiberreinforcedpolyethylenecomposite

以竹纤维作为主要增强材料，与聚乙烯树脂进行混合改性而成的复合材料。

3.2

竹纤维复合波纹管材bamboofibercompositecorrugatedpipe

以竹纤维增强聚乙烯复合材料经挤出成型的波纹管材。

4符号和缩略语

4.1符号

下列符号适用于本文件。

A：接合长度。

DN：公称尺寸。

DN/ID：以内径表示的公称尺寸。

de：外径。

di：内径。

dim：平均内径。

e：层压壁厚。

e1：内层壁厚。

e2：承口壁厚。

e3：外层壁厚。

e4：胶圈连接插口壁厚

e4，min：胶圈连接最小插口壁厚

e5：胶圈连接承口壁厚

e5，min：胶圈连接最小承口壁厚

e6：胶圈密封件部位的壁厚

e6，min：胶圈密封件部位的最小壁厚

e7：承口厚度

e7,min：电热熔连接最小承口壁厚

L：管材有效长度

L1，min：电热熔连接最小插口长度

L2，min：电热熔连接最小承口深度

L3，min：电热熔连接最小熔接长度

L4：胶圈连接接合长度

L4，min：胶圈连接最小接合长度

SN：公称环刚度

4.2缩略语

下列缩略语适用于本文件。

MFR：熔体质量流动速率（meltmass-flowrate）

TIR：真实冲击率（trueimpactrate）

2

DB43/T2897—2023

BFCCP：竹纤维复合波纹管材（bamboofibercompositecorrugatedpipe）

5材料

5.1概述

生产管材所用的材料应以聚乙烯（PE）树脂为主，以不低于15％的竹纤维作为主要增强材料，可

以加入提高管材加工性能或其他性能所需的材料。

5.2竹纤维增强聚乙烯复合材料

竹纤维增强聚乙烯复合材料的性能应符合表1的规定。

表1竹纤维增强聚乙烯复合材料的性能

项目要求试验参数试验方法

（80℃，环应力3.9MPa，165h）--

GB/T6111—2018

耐内压a无破坏，无渗漏

采用A型密封头

（80℃，环应力2.8MPa，1000h）--

熔体质量流动速率（5kg，190℃）≤1.0g/10min--GB/T3682.1—2018

氧化诱导时间（200℃）≥30min--GB/T19466.6—2009

密度≥930kg/m3--GB/T1033.1—2008

耐慢速裂纹增长

<10mm/24h--GB/T19279—2003

en≤5mm(锥体试验)

试验温度80℃
