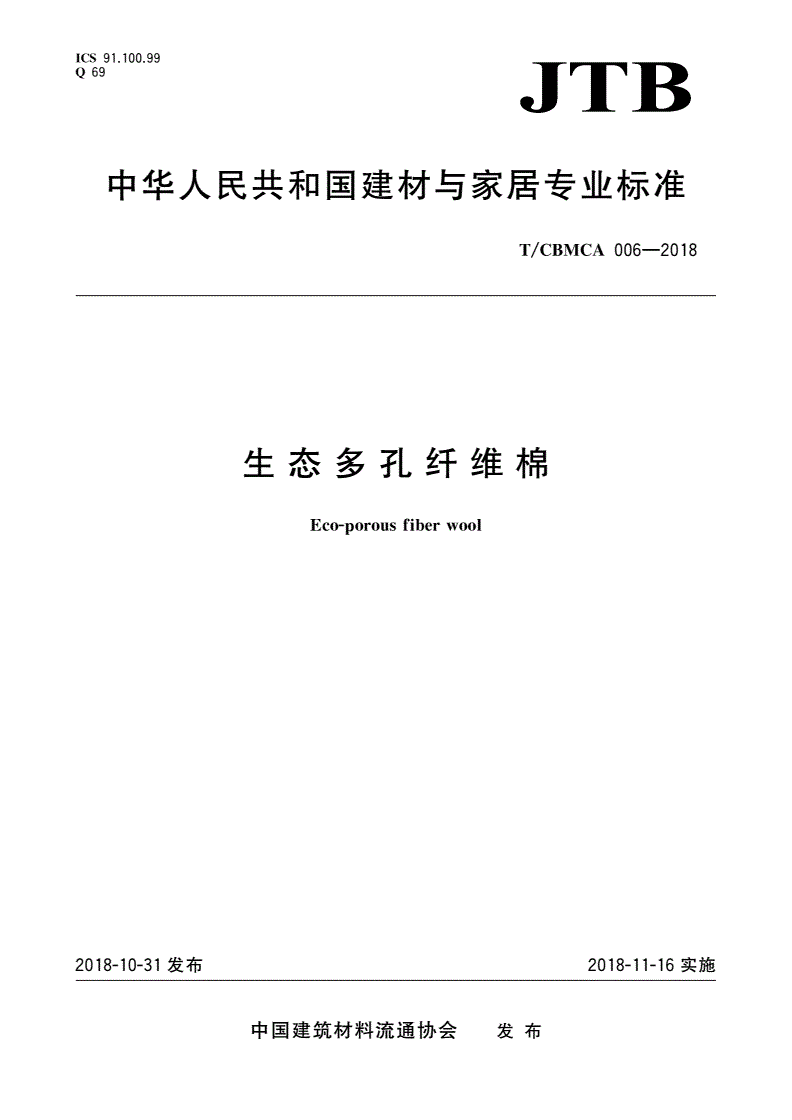

T/CBMCA 006-2018 生态多孔纤维棉

ICS9110099

Q69..

中华人民共和国建材与家居专业标准

T/CBMCA006—2018

生态多孔纤维棉

Eco-porousfiberwool

2018-10-31发布2018-11-16实施

中国建筑材料流通协会发布

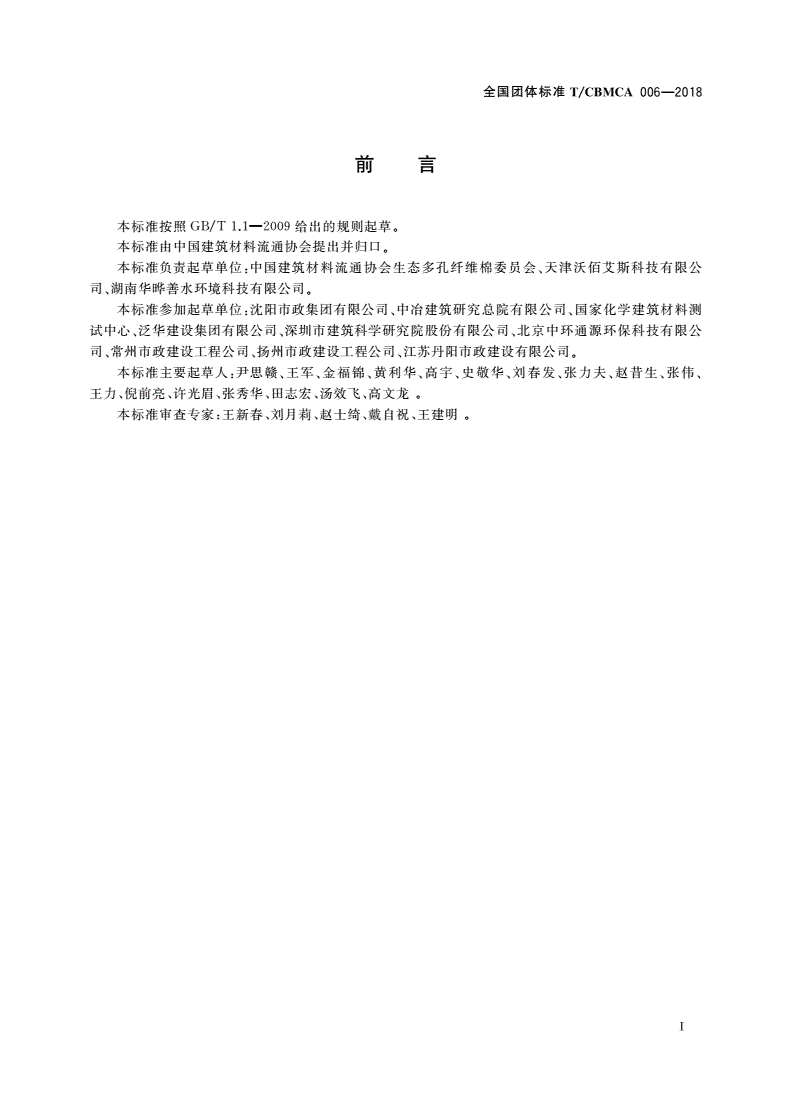

全国团体标准T/CBMCA006—2018

前言

本标准按照给出的规则起草

GB/T1.1—2009。

本标准由中国建筑材料流通协会提出并归口

。

本标准负责起草单位中国建筑材料流通协会生态多孔纤维棉委员会天津沃佰艾斯科技有限公

:、

司湖南华晔善水环境科技有限公司

、。

本标准参加起草单位沈阳市政集团有限公司中冶建筑研究总院有限公司国家化学建筑材料测

:、、

试中心泛华建设集团有限公司深圳市建筑科学研究院股份有限公司北京中环通源环保科技有限公

、、、

司常州市政建设工程公司扬州市政建设工程公司江苏丹阳市政建设有限公司

、、、。

本标准主要起草人尹思赣王军金福锦黄利华高宇史敬华刘春发张力夫赵昔生张伟

:、、、、、、、、、、

王力倪前亮许光眉张秀华田志宏汤效飞高文龙

、、、、、、。

本标准审查专家王新春刘月莉赵士绮戴自祝王建明

:、、、、。

Ⅰ

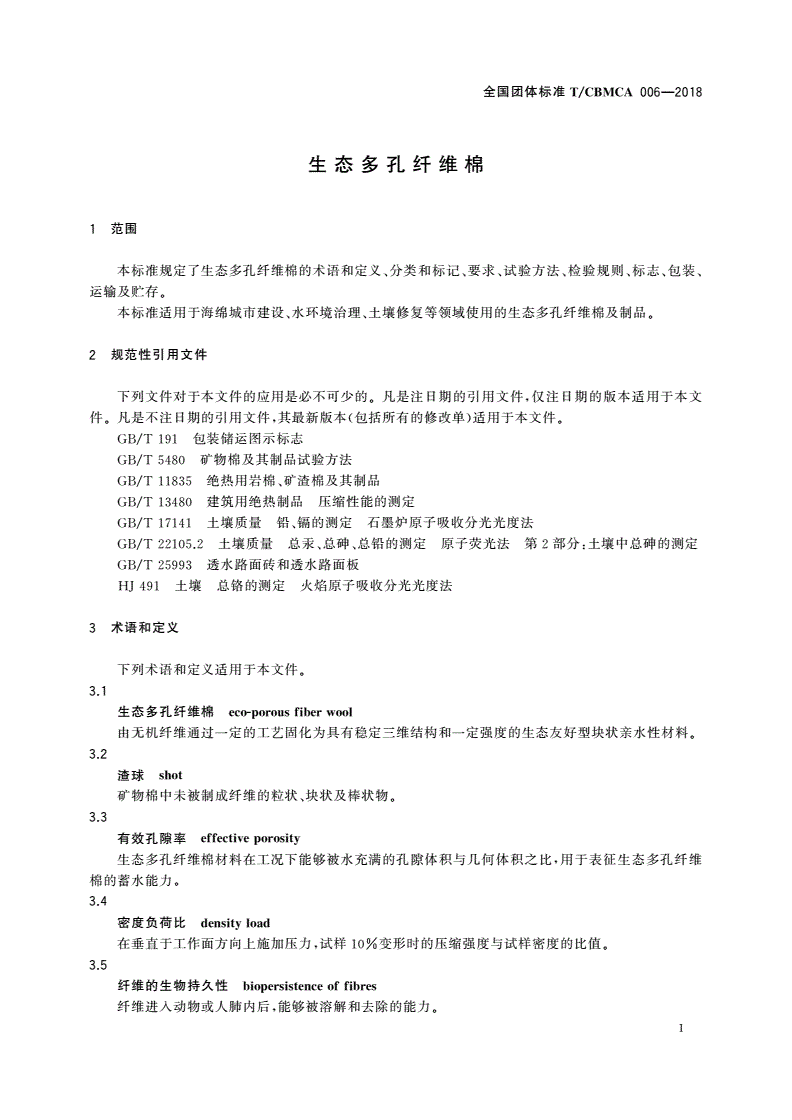

全国团体标准T/CBMCA006—2018

生态多孔纤维棉

1范围

本标准规定了生态多孔纤维棉的术语和定义分类和标记要求试验方法检验规则标志包装

、、、、、、、

运输及贮存

。

本标准适用于海绵城市建设水环境治理土壤修复等领域使用的生态多孔纤维棉及制品

、、。

2规范性引用文件

下列文件对于本文件的应用是必不可少的凡是注日期的引用文件仅注日期的版本适用于本文

。,

件凡是不注日期的引用文件其最新版本包括所有的修改单适用于本文件

。,()。

包装储运图示标志

GB/T191

矿物棉及其制品试验方法

GB/T5480

绝热用岩棉矿渣棉及其制品

GB/T11835、

建筑用绝热制品压缩性能的测定

GB/T13480

土壤质量铅镉的测定石墨炉原子吸收分光光度法

GB/T17141、

土壤质量总汞总砷总铅的测定原子荧光法第部分土壤中总砷的测定

GB/T22105.2、、2:

透水路面砖和透水路面板

GB/T25993

土壤总铬的测定火焰原子吸收分光光度法

HJ491

3术语和定义

下列术语和定义适用于本文件

。

31

.

生态多孔纤维棉eco-porousfiberwool

由无机纤维通过一定的工艺固化为具有稳定三维结构和一定强度的生态友好型块状亲水性材料

。

32

.

渣球shot

矿物棉中未被制成纤维的粒状块状及棒状物

、。

33

.

有效孔隙率effectiveporosity

生态多孔纤维棉材料在工况下能够被水充满的孔隙体积与几何体积之比用于表征生态多孔纤维

,

棉的蓄水能力

。

34

.

密度负荷比densityload

在垂直于工作面方向上施加压力试样变形时的压缩强度与试样密度的比值

,10%。

35

.

纤维的生物持久性biopersistenceoffibres

纤维进入动物或人肺内后能够被溶解和去除的能力

,。

1

全国团体标准T/CBMCA006—2018

4分类和标记

41分类

.

生态多孔纤维棉以公称密度作为产品特征分为标密密度3高密3密度

,(<80kg/m)、(80kg/m≤≤

3超高密密度3三个产品等级

150kg/m)、(>150kg/m)。

42标记

.

产品标记由产品名称标准编号和产品技术特征三部分组成

、。

产品技术特征包括

:

公称密度单位为3

a),kg/m;

尺寸长度宽度厚度单位均为

b),××,mm;

其他标记放在尺寸后面的括号内如制造商标记外敷层材料等

c),,,。

示例

:

公称密度为3长度宽度厚度分别为的生态多孔纤维棉标记为

120kg/m,、、1200mm、300mm、100mm:

生态多孔纤维棉

T/CBMCA006-2018120-1200×300×100。

5要求

51通用要求

.

511外观

..

生态多孔纤维棉块的表面应平整不得有伤痕污迹破损

,、、。

512尺寸允许偏差

..

尺寸允许偏差应符合表的要求

1。

表1尺寸要求

项目规格要求

长度或宽度

≤600mm±12mm

长度宽度允许偏差长度或宽度

、600mm~1500mm±15mm

长度或宽度

>1500mm±20mm

厚度允许偏差全品类

±8mm

513密度允许偏差

..

生态多孔纤维棉公称密度允许偏差

±10%。

514渣球含量

..

生态多孔纤维棉的渣球含量不应大于

5.0%。

52物理性能要求

.

生态多孔纤维棉的物理性能应符合表的规定

2。

2

全国团体标准T/CBMCA006—2018

表2生态多孔纤维棉的物理性能要求

项目标密高密超高密

有效孔隙率

/%≥92≥90≥90

密度负荷比3

/kPa/(kg/m)≥0.6≥1.0≥1.2

透水系数

/(cm/s)≥0.6≥0.3≥0.2

53有机物含量

.

生态多孔纤维棉中有机物含量不应大于

5.0%。

54生态环境友好性

.

541支持植物生长

..

生态多孔纤维棉对植物无毒害作用能够支持植物正常生长

,。

542纤维的生物持久性

..

生态多孔纤维棉纤维在动物或人肺内的生物半衰期应小于

40d。

543重金属含量

..

生态多孔纤维棉中重金属含量符合表的规定

3。

表3生态多孔纤维中重金属含量控制指标

重金属检测项目镉砷铅铬

控制指标

/(mg/kg)≤2≤30≤170≤250

55选做性能

.

生态多孔纤维棉用于负载面的下垫层时需要进行土工试验进行评估具体试验项目和参数要求

,。,

需根据使用工况由业主和生产商协商确定

,。

6试验方法

61试验环境

.

测试方法对试验室环境条件有特殊要求时按照试验方法执行未标明试验室环境条件的均可于

,。

试验室内自然环境下进行推荐采用的环境条件为室温相对湿度体积密度

。16℃~28℃,30%~80%,

测试时应记录下试验室环境的温度和湿度

。

62状态调节

.

样品应在试验室环境下放置不少于
