GB/T 25105.1-2025 工业通信网络 现场总线规范 类型10:PROFINET IO规范 第1部分:应用层服务定义

GB/T 25105.1-2025 Industrial communication networks—Fieldbus specifications—Type 10:PROFINET IO specifications—Part 1:Application layer service definition

国家标准 中文简体 即将实施 页数:740页 | 格式:PDF

基本信息

标准号
GB/T 25105.1-2025
标准类型
国家标准
标准状态
即将实施
中国标准分类号(CCS)
国际标准分类号(ICS)
发布日期
2025-04-25
实施日期
2025-11-01
发布单位/组织
国家市场监督管理总局、国家标准化管理委员会
归口单位
全国工业过程测量控制和自动化标准化技术委员会(SAC/TC 124)
适用范围
现场总线应用层(FAL)为用户程序提供访问现场总线通信环境的手段。在这方面,可将FAL视为“相应的应用程序之间的窗口”。
本文件为在自动化环境中的应用程序间进行基本严格时间要求和非严格时间要求的报文通信提供通用元素和PROFINET IO现场总线的专用资料。术语“严格时间要求”用以表示存在一个时窗,在此时窗内,要求以某个明确的确定性等级完成一个或多个规定的动作。在此时窗内没有完成所规定的动作,会导致请求这些动作的应用失效的风险,甚至连带造成仪器、设备和可能的人身危险。
本文件从以下几个方面以抽象方法定义由PROFINET IO现场总线应用层提供的外部可见的服务:
a)定义应用资源(对象)的抽象模型,用户能够通过使用FAL服务利用这些资源;
b)服务的原语动作和事件;
c)与每个原语动作和事件相关联的参数以及采取的形式。
这些动作和事件之间的相互关系及其有效的顺序。
本文件的目的是定义若干服务,提供给:
a)现场总线参考模型的用户与应用层之间交界处的FAL用户;
b)现场总线参考模型的应用层与系统管理之间交界处的系统管理。
本部分依据OSI基本参考模型(见ISO/IEC 7498-1)和OSI应用层结构(ISO/IEC 9545)规定PROFINET IO现场总线应用层的结构和服务。
FAL服务和协议由包含在应用进程中的FAL应用实体(AE)提供。FAL AE由一组面向对象的应用服务元素(ASE)和管理AE的层管理实体(LME)所组成。ASE提供对一组相关应用进程对象(APO)类进行操作的通信服务。FAL ASE中有一个元素是管理ASE,其提供一个通用服务集用于FAL类实例的管理。
尽管这些服务从应用的角度规定了如何发出和传送请求和响应,但不包括请求和响应应用如何处理它们的规范。即对应用的行为方面未作出规定,而只规定能够发送/接收什么样的请求和响应。

文前页预览

研制信息

起草单位:
机械工业仪器仪表综合技术经济研究所、北京仪综测业科技发展有限公司、卡奥斯工业智能研究院(青岛)有限公司、上海自动化仪表有限公司、北京鼎实创新科技股份有限公司、上海电力大学、沈阳菲尔德物联科技有限公司、沈阳工业大学、北京东土科技股份有限公司、中国科学院沈阳自动化研究所、西门子(中国)有限公司、菲尼克斯(南京)智能制造技术工程有限公司、辽宁大学
起草人:
谢素芬、王静、刘鹏、赵勇、包伟华、李文娟、冯尚科、徐大千、张晓玲、魏剑嵬、杨德奇、展波、熊媛媛、黄易、宋岩、张龙、朱国良、杨志家
出版信息:
页数:740页 | 字数:1400 千字 | 开本: 大16开

内容描述

ICS25040

CCSN.10

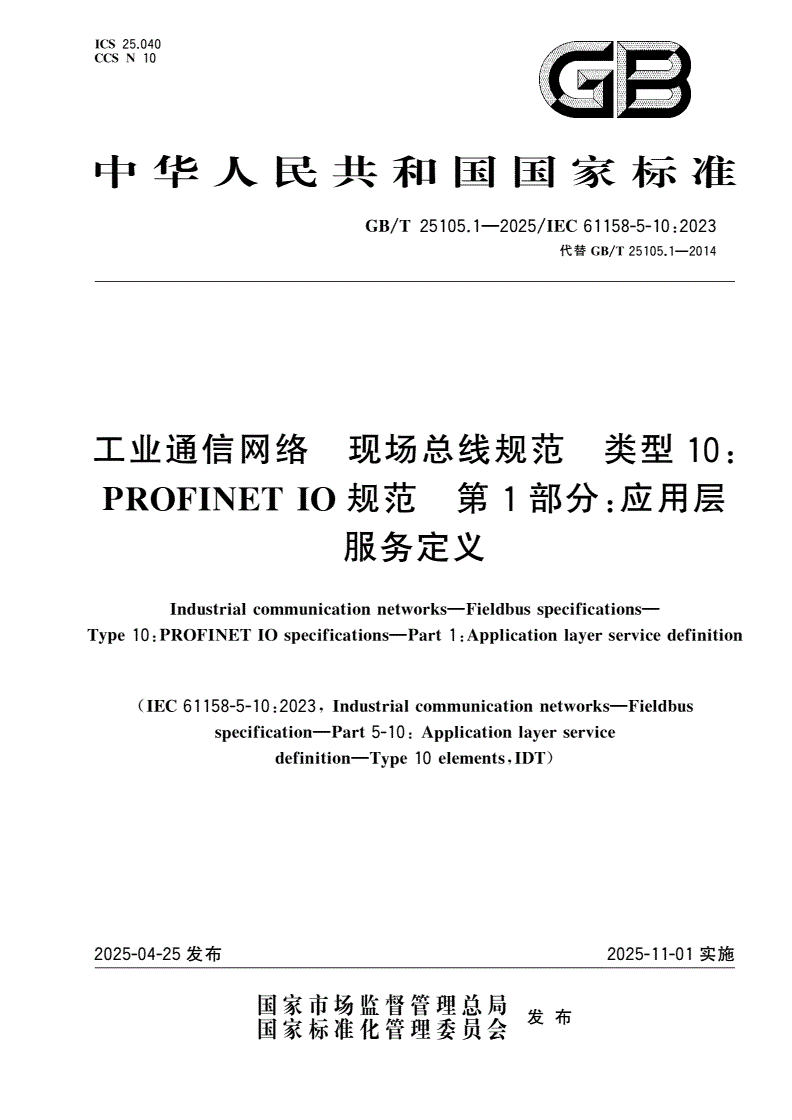

中华人民共和国国家标准

GB/T251051—2025/IEC61158-5-102023

.:

代替GB/T25105.1—2014

工业通信网络现场总线规范类型10

:

PROFINETIO规范第1部分应用层

:

服务定义

Industrialcommunicationnetworks—Fieldbusspecifications—

Te10PROFINETIOsecifications—Part1Alicationlaerservicedefinition

yp:p:ppy

IEC61158-5-102023Industrialcommunicationnetworks—Fieldbus

(:,

secification—Part5-10Alicationlaerservice

p:ppy

definition—Te10elementsIDT

yp,)

2025-04-25发布2025-11-01实施

国家市场监督管理总局发布

国家标准化管理委员会

GB/T251051—2025/IEC61158-5-102023

.:

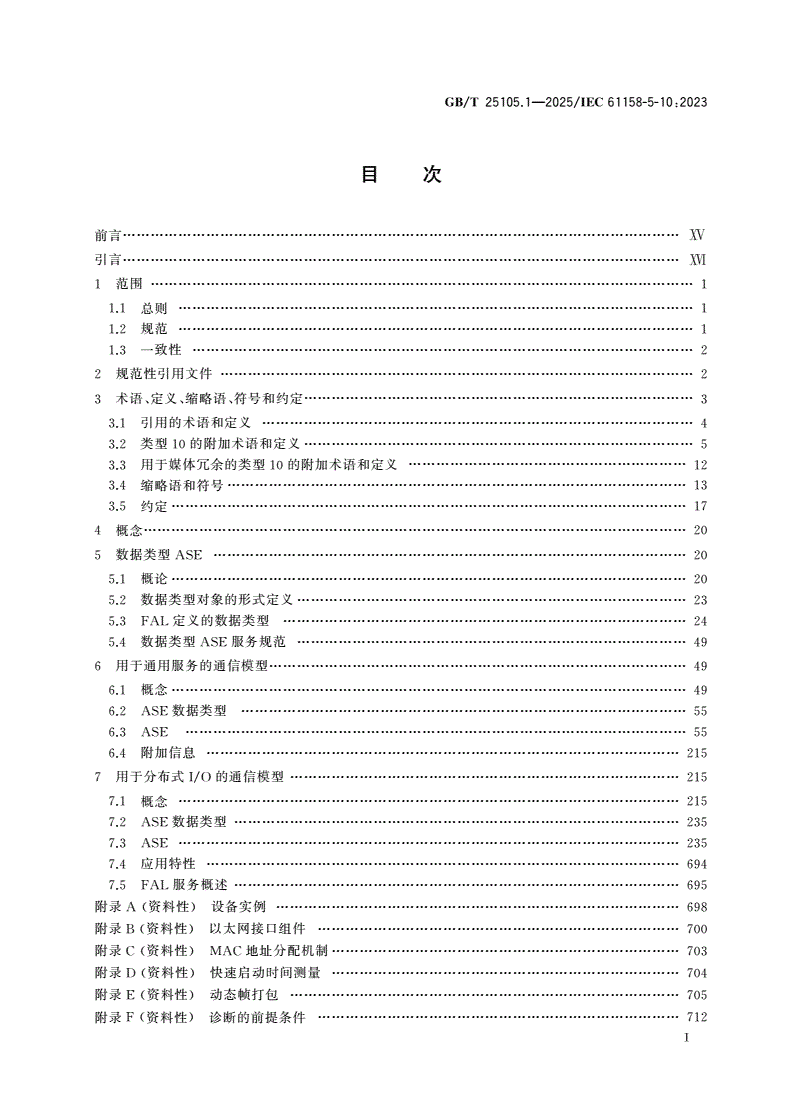

目次

前言

…………………………ⅩⅤ

引言

…………………………ⅩⅥ

范围

1………………………1

总则

1.1…………………1

规范

1.2…………………1

一致性

1.3………………2

规范性引用文件

2…………………………2

术语定义缩略语符号和约定

3、、、…………3

引用的术语和定义

3.1…………………4

类型的附加术语和定义

3.210…………5

用于媒体冗余的类型的附加术语和定义

3.310……………………12

缩略语和符号

3.4………………………13

约定

3.5…………………17

概念

4………………………20

数据类型

5ASE…………………………20

概论

5.1…………………20

数据类型对象的形式定义

5.2…………23

定义的数据类型

5.3FAL……………24

数据类型服务规范

5.4ASE…………49

用于通用服务的通信模型

6………………49

概念

6.1…………………49

数据类型

6.2ASE……………………55

6.3ASE………………55

附加信息

6.4…………………………215

用于分布式的通信模型

7I/O…………215

概念

7.1………………215

数据类型

7.2ASE……………………235

7.3ASE………………235

应用特性

7.4…………………………694

服务概述

7.5FAL……………………695

附录资料性设备实例

A()……………698

附录资料性以太网接口组件

B()……………………700

附录资料性地址分配机制

C()MAC…………………703

附录资料性快速启动时间测量

D()…………………704

附录资料性动态帧打包

E()…………705

附录资料性诊断的前提条件

F()……………………712

GB/T251051—2025/IEC61158-5-102023

.:

参考文献

……………………719

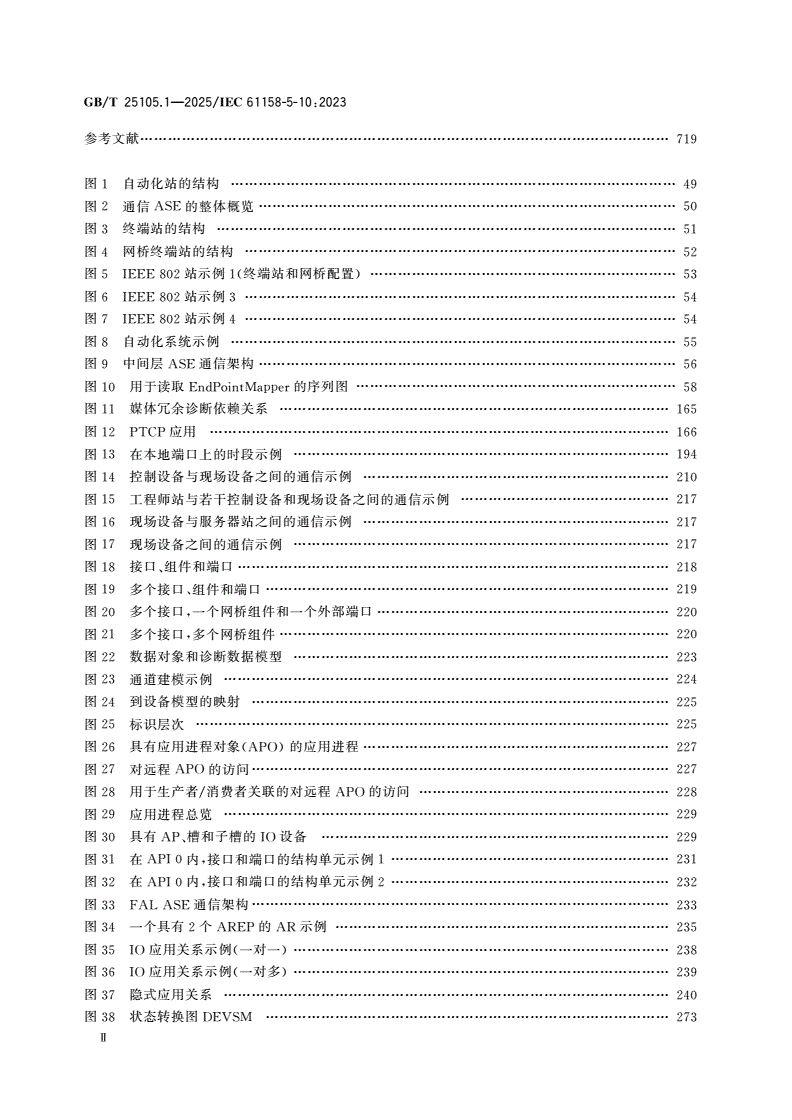

图自动化站的结构
