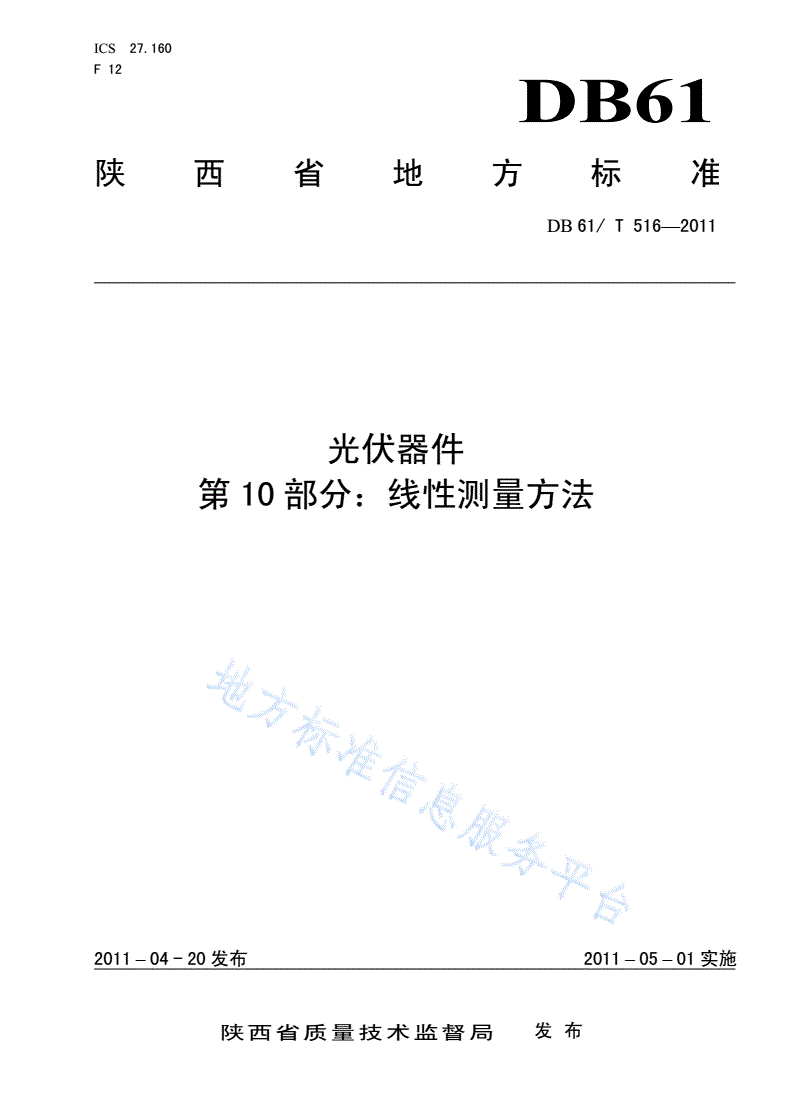

DB61/T 516-2011 光伏器件 第10部分：线性测量方法

ICS27.160

F12

DB61

陕西省地方标准

DB61/T516—2011

光伏器件

第10部分：线性测量方法

2011–04-20发布2011–05–01实施

陕西省质量技术监督局发布

DB61/T516—2011

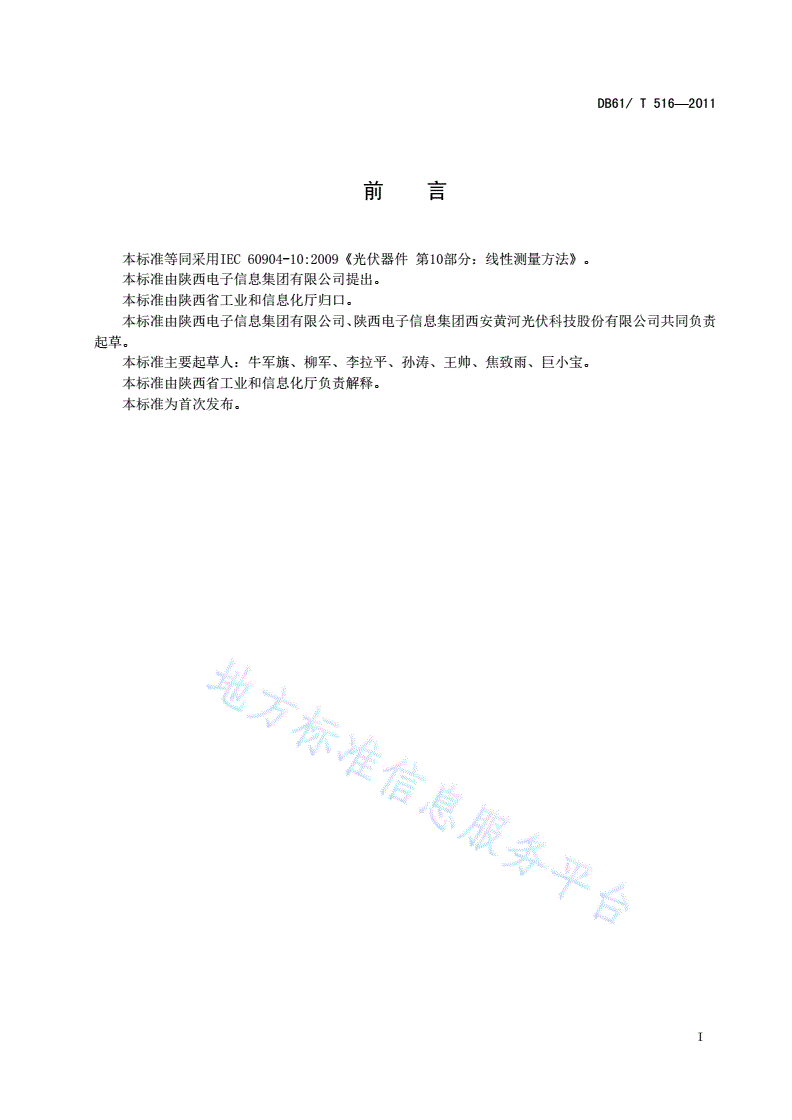

前  言

本标准等同采用IEC60904-10:2009《光伏器件第10部分：线性测量方法》。

本标准由陕西电子信息集团有限公司提出。

本标准由陕西省工业和信息化厅归口。

本标准由陕西电子信息集团有限公司、陕西电子信息集团西安黄河光伏科技股份有限公司共同负责

起草。

本标准主要起草人：牛军旗、柳军、李拉平、孙涛、王帅、焦致雨、巨小宝。

本标准由陕西省工业和信息化厅负责解释。

本标准为首次发布。

I

DB61/T516—2011

光伏器件

第10部分：线性测量方法

1范围

本标准规定了以测试参数来确定光伏器件任意参数的线性特性程序。它主要供校准实验室、组件生

产厂家和系统设计者使用。

使用线性方程可对光伏组件和系统特性进行评估，也可由已知一组温度、辐照度条件下的系统特性

推算出来另一组条件下的特性。本标准制定了确保线性方程得到满意结果的线性特性要求和测试方法。

此外，这些线性测量要求限定了温度和辐照度的变化范围。

本标准适用于所有光伏器件，且可推广应用于对在同样技术条件下的样品或器件上。本方法应在线

性器件所需的全部测试和修正程序之前使用。本标准所用的方法与GB/T6495.4—1996中确定的线性函

数类似，此线性（直线）函数是采用最小二乘拟合计算法拟合一组数据点得到的。来自这一函数的数据

变化也可以计算出来，并将线性度的偏差用允许的变化百分比来表示。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T6495.1—1996光伏器件第1部分：光伏电流-电压特性的测量

GB/T6495.3—1996光伏器件第3部分：地面用光伏器件的测量原理及标准光谱辐照度数据

GB/T6495.4—1996晶体硅光伏器件的I-V实测特性的温度和辐照度修正方法

GB/T6495.8—2002光伏器件第8部分：光伏器件光谱响应的测量

GB/T6495.9—2006光伏器件第9部分：太阳能模拟器性能

GB/T9535—1998地面用晶体硅光伏组件设计鉴定和定型

GB/T18911—2002地面用薄膜光伏组件设计鉴定和定型

GB/T27025—2008检测和校准实验室能力的通用要求

3装置

装置应符合以下要求：

a)测量I-V曲线的设备，具体要求详见GB/T6495.1—1996；

b)在规定范围内改变辐照度，且不影响相对光谱辐照度分布和空间均匀性的设备，如减光网或中

性密度滤光镜；

c)满足试样温度变化范围的设备；

d)可控制试样和标准太阳电池温度的设备，或一个可移动的遮挡物；

e)用于依照GB/T6495.8—2002测量试样（或一个等同于试样）光谱响应的设备，其测试误差应

在2%以内。

1

DB61/T516—2011

注1：c）中用于改变辐照度的设备和程序应由辐射计验证，相对光谱辐照度分布的改变影响标准太阳电池的短路电

流变化应不超过0.5%，具体要求详见GB/T6495.7—2002和GB/T6495.8—2002。减光网是应用于大面积光

照的最佳设备。

4试样选择

使用程序应尽量选择完整的试样。若无完整试样，应使用等同结构和材料的试样。

5电流-电压线性测量程序

5.1自然太阳光下测量

5.1.1测量条件

测量条件应符合以下要求：

a)倾斜面总辐照度应不小于所规定辐照度范围的最大值；

b)当标准太阳电池测量时因短暂波动（云、雾、或烟雾）引起辐照度的变化应控制在倾斜面总辐

照度的±2%以内；

c)风速小于2m·s-1。

5.1.2将标准太阳电池与试样放置在同一平面内，使两者与太阳光线垂直，误差在1°以内，并连接

相应的测试仪器。

5.1.3若试样和标准太阳电池装有温控部件，则将其调整在理想水平。若无温控部件，应将试样遮挡

起来，并使其温度与周围环境温度偏差稳定在±1℃以内。在测试前标准太阳电池的平衡温度也应稳定

在1℃以内。

5.1.4如果使用遮挡物时，应拿掉，并立刻读取参数Xi、试样参数Yi及标准太阳电池的温度和短路电

流。

5.1.5通过已测量的短路电流（Isc）和标准测试条件下的标定值（Irc）来计算辐照度Go，计算公式

见式（1）：

1000×Isc

Go=×[]1−αrc()Tm−25...............................................................(1)

Irc

式中：

Go——辐照度；

Isc——短路电流；

Irc——标定值(在标准测试条件下标准太阳电池的短路电流与辐照度之比)；

Tm——标准太阳电池的温度；

αrc——标准太阳电池的电流温度系数。

5.1.6若辐照度为变量，在不影响空间均匀性或光谱辐照度分布的前提下，按比例系数ki减小试样的

辐照度，可采用以下方法：

2

DB61/T516—2011

a)校准的均匀减光网法。为确保测量入射光的辐照度，减光网不应遮挡标准太阳电池。此时，ki

是减光网的标定参数（光透射率）；

b)未校准的均匀减光网法。在测试期间，减光网应遮挡标准太阳电池。此时，ki是标准太阳电池

短路电流(Isc)与其标
