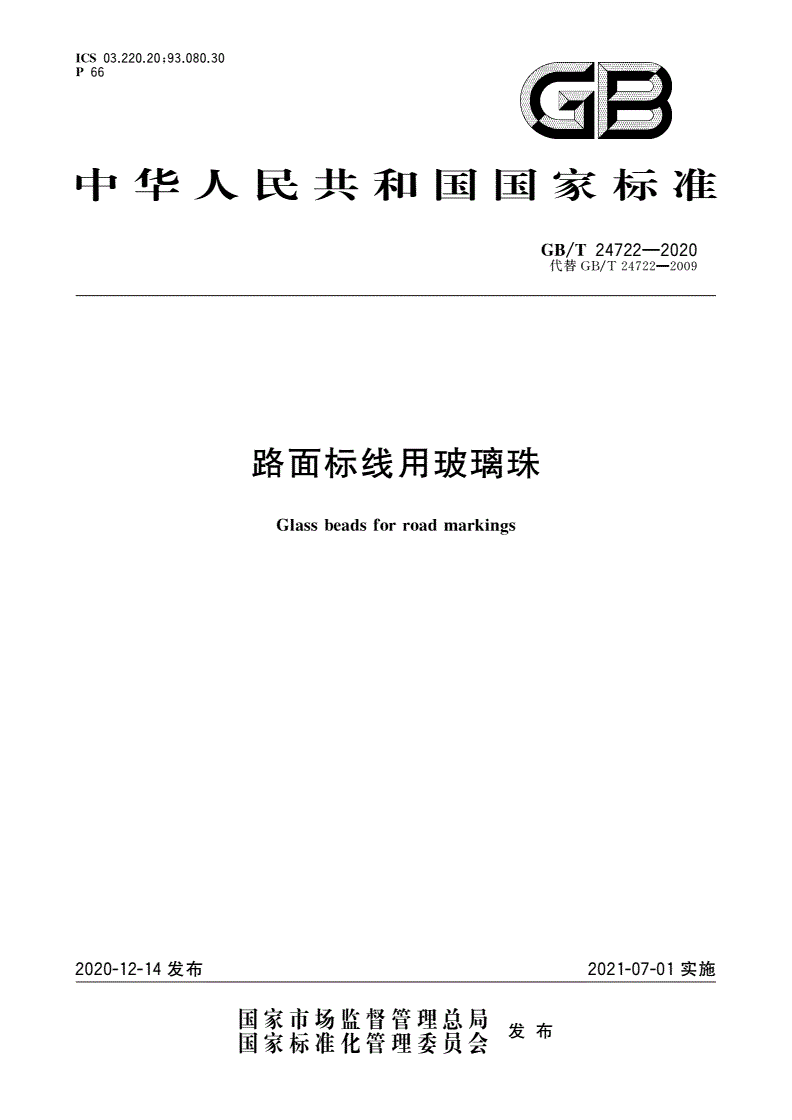

GB/T 24722-2020 路面标线用玻璃珠

ICS03.220.20;93.080.30

p66GB

中华人民共和国国家标准

GB/T24722-2020

代替GB/T247222009

路面标线用玻璃珠

Glassbeadsforroadmarkings

2020-12-14发布2021-07-01实施

国家市场监督管理总局申＃

国家标准化管理委员会保叩

GB/T24722-2020

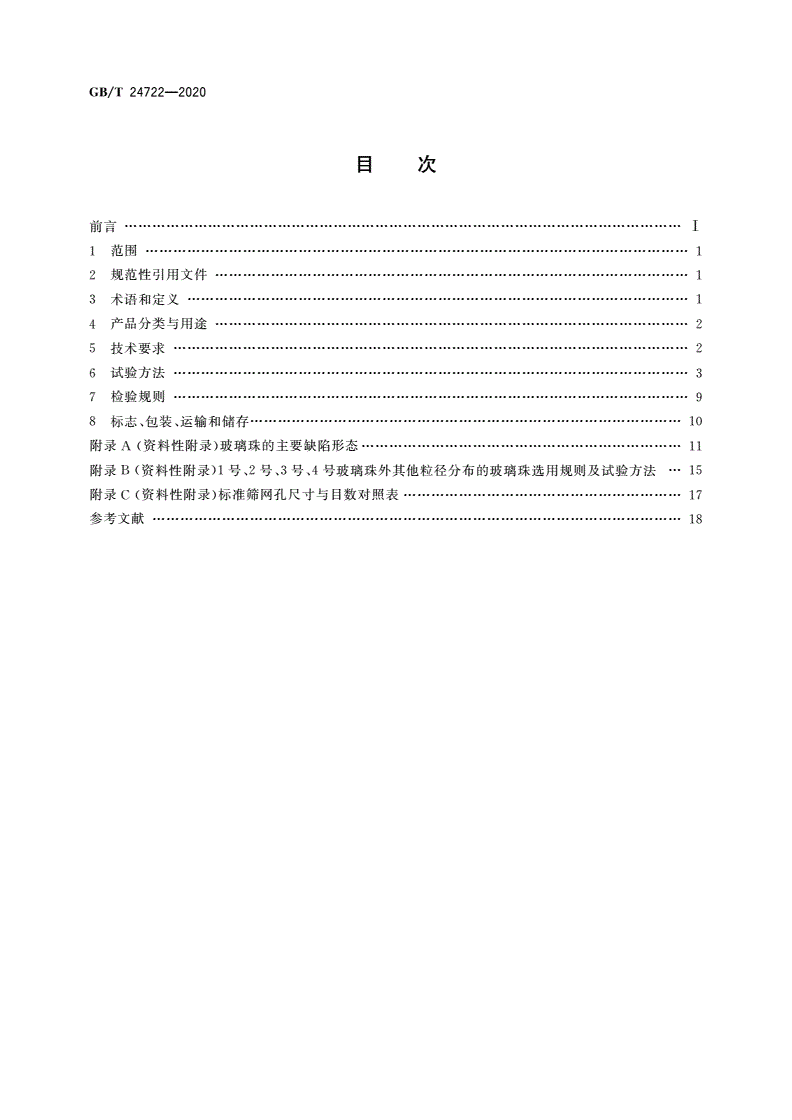

目次

前言…………·”………I

1范围………

2规范性引用文件…··

3术语和定义…··

4产品分类与用途…………·……”……”....••••••......2

5技术要求…………·……”………...••••••......2

6试验方法……·……”……”……..3

7检验规则…………·……”……”……..9

8标志、包装、运输和储存………”………·……10

附录A（资料性附录）玻璃珠的主要缺陷形态……”…….11

附录B（资料性附录）1号、2号、3号、4号玻璃珠外其他粒径分布的玻璃珠选用规则及试验方法…15

附录c（资料性附录）标准筛网孔尺寸与日数对照表…………·……17

参考文献……·…………·……18

GB/T24722-2020

...a.&..

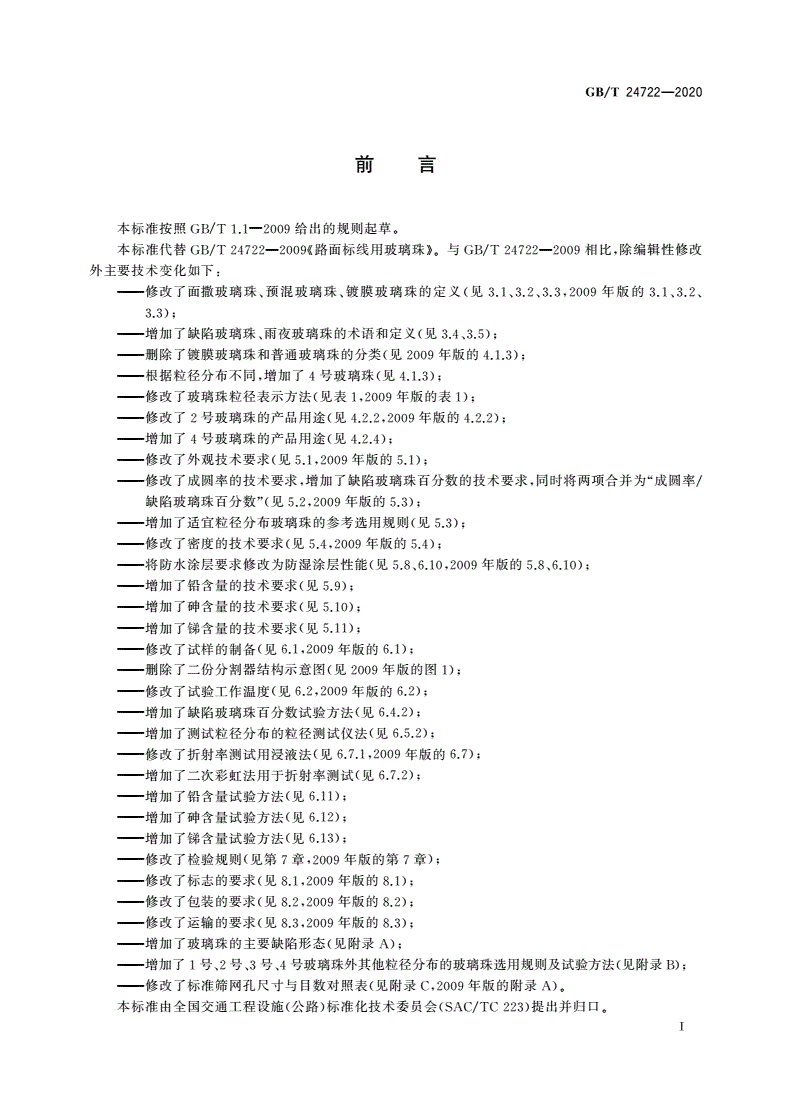

目lj

言

本标准按照GB/T1.12009给出的规则起草。

本标准代替GB/T24722-2009《路面标线用玻璃珠》。与GB/T24722-2009相比，除编辑性修改

外主要技术变化如下＝

一一修改了面撤玻璃珠、预混玻璃珠、镀膜玻璃珠的定义（见3.1、3.2、3.3,2009年版的3.1、3.2、

3.3)'

一一增加了缺陷玻璃珠、雨夜玻璃珠的术语和定义〈见3.4、3.5)'

一一删除了镀膜玻璃珠和普通玻璃珠的分类（见2009年版的4.1.3)'

一一根据粒径分布不同，增加了4号玻璃珠（见4.1.3)'

一一修改了玻璃珠粒径表示方法（见表1,2009年版的表1)'

一一修改了2号玻璃珠的产品用途（见4.2.2,2009年版的4.2.2)'

一一增加了4号玻璃珠的产品用途（见4.2.4)'

一一修改了外观技术要求（见5.1,2009年版的5.1)'

一一修改了成圆率的技术要黎，增加了缺陷玻璃珠百分数的技术要求，同时将两项合并为“成圆率／

缺陷玻璃珠百分数”（见5.2,2009年版的5.3)'

一一增加了适宜粒径分布玻璃珠的参考选用规则（见5.3)'

修改了密度的技术要求（见5.4,2009年版的5.4)'

将防水涂层要求修改为防湿涂层性能〈见5.8、6.10,2009年版的5.8、6.10)'

增加了铅含量的技术要求（见5.9)'

增加了碑含量的技术要求（见5.10)'

增加了镑含量的技术要求（见5.11)'

修改了试样的制备（见6.1,2009年版的6.1)'

删除了二份分割器结构示意图（见2009年版的图D'

一一修改了试验工作温度〈见6.2,2009年版的6.2)'

一一增加了缺陷玻璃珠百分数试验方法（见6.4.2)'

一一增加了测试粒径分布的粒径测试仪法（见6.5.2)'

一一修改了折射率测试用浸液法（见6.7.1,2009年版的6.7)'

一一增加了二次彩虹法用于折射率测试（见6.7.2)'

一一增加了铅含量试验方法（见6.11)'

一一增加了碑含量试验方法（见6.12)'

一一增加了镑含量试验方法（见6.13)'

一一修改了检验规则（见第7章，2009年版的第7章k

一一修改了标志的要求（见8.1,2009年版的8.1)'

一一修改了包装的要求（见8.2,2009年版的8.2);

一一修改了运输的要求（见8.3,2009年版的8.3);

一一增加了玻璃珠的主要缺陷形态（见附录A);

一一增加了1号、2号、3号、4号玻璃珠外其他粒径分布的玻璃珠选用规则及试验方法（见附录B);

一一修改了标准筛网孔尺寸与目数对照表〈见附录C,2009年版的附录A）。

本标准由全国交通工程设施（公路）标准化技术委员会（SAC/TC223）提出并归口。

I

GB/T24722-2020

本标准起草单位z交通运输部公路科学研究院、国家交通安全设施质量监督检验中心、中路高科交

通检测检验认证有限公司．

本标准主要起草人z郭东华、彭雷、苏鹤俊、刘恒权、马学锋、柯东青、徐东、郭占洋、玉晶。

本标准所代替标准的历次版本发布情况为z

一－GB/T24722-2009,

Il

GB/T24722-2020

路面标钱用玻璃珠

1范围

本标准规定了赂面标线用玻璃珠的产品分类与用途、技术要求、试验方法、检验规则，以及标志、包

装、运输和储存等要求。

本标准适用于路面标线涂料用玻璃珠的生产、检验和使用。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注目期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T6003.l试验筛技术要求和检验第1部分z金属丝编织网试验筛

GB/T16311道路交通标线质量要求和检测方法

GB/T33503含铅玻璃化学成分分析方法

JT/T674玻璃珠选形器

JT/T1035.1-2016道路逆反射材料用玻璃珠第1部分z通则

3术语和定义

下列术语和定义适用于本文件。

3.1

面撤玻璃珠dropongl勘sbeads

路面标线涂料在路面上施划成未干燥的道路交通标线涂层后，撒布在其上的玻璃珠。

3.2

预混玻璃珠premixgl田sbeads

均匀混合在路面标线涂料产品中的玻璃珠。

3.3

镰膜玻璃珠coatedd田sb曲ds

为改善玻璃珠的性能，通过表面处理，使其具有防湿、悬浮、增霜等功能的玻璃珠。

注E防温功能用于避免玻璃珠吸收空气中的水分s在玻璃珠撒布到路面标线涂料后，悬浮功能可避免玻璃珠下沉太

深s在玻璃珠撤布到路面标线涂料后，增秸功能可增强玻璃珠与路面标线涂料的秸结性能。

3.4

缺陷玻璃珠def1配tivegla回beads

主要缺陷为椭圆、卫星、撕裂、熔融、略圆、不透明、乳白色、含气泡、谷粒或外来颗粒等的玻璃珠（不

包括玻璃珠集合体〉。

3.5

雨夜玻璃珠回回1sbeadsforrainynight

在干燥、潮湿或连续降雨夜间条件下具有良好逆反射性能的玻璃珠或玻璃珠集合体。

1

GB/T24722-2020

4产晶分类与用途

4.1产晶分类

4.1.1根据玻璃珠与路面标线涂料的结合方式不同，玻璃珠可分为面撒玻璃珠和预混玻璃珠两种。

4.1.2根据玻璃珠的折射率不同，玻璃珠可分为低折射率玻璃珠、中折射率玻璃珠、高折射率玻璃珠三

种，其折射率CRD依次分别为1.50《RI<l.70、1.70《RI<l.90、RI》1.900

4.1.3路面标线用玻璃珠根据粒径分布不同，分为1号、2号、3号、4号四个型号，其粒径分布见表1。

表1玻璃珠的粒径分布

型号玻璃珠粒径／p.m

玻璃珠质量分数／%

850残留。

600~85015~30

1号300~60030~75

106~30010~40

106通过

。～5

600残留。

300~60050~90

2号

150~3005~50

150通过0~5

212残留

。

3号90~21296~100

90通过

。～4

1400残留。

4号600~14口。95~100

600通过

。～5

4.2产晶用途

4.2.11号玻璃珠宜用作热熔型、双组分、水性路面标线涂料的面撒玻璃珠。

4.2.22号玻璃珠宜用作热熔型、双组分路面标线涂料的预混玻璃珠。

4.2.33号玻璃珠宜用作溶剂型路面标线涂料的面撒玻璃珠。

4.2.44号玻璃珠为雨夜玻璃珠，宜与非雨夜玻璃珠配合使用，用作热熔型、双组分路面标线涂料的面

撒玻璃珠。

5技术要求

5.1外观要求

5.1.1玻璃珠应为无色、白色或淡黄色，表面清洁无明显杂物。

5.1.2在显微镜或投影仪下，非集合体形状玻璃珠应为透明的球体，光洁圆整，玻璃珠内元明显气泡或

2

GB/T24722-2020

杂质。

5.1.3在显微镜F，集合体形状雨夜玻璃珠应表面整洁，无明显突出物。

5.2成圆率／缺陷玻璃珠百分擞

5.2.1对于低折射率玻璃珠，1号、2号玻璃珠成圆率不应小于80%，其中1号玻璃珠粒径在850µm~

600µm范围内玻璃珠的成圆率不应小于70%。

5.2.2对于中、高折射率玻璃珠，缺陷玻璃珠百分数不应大于20%，缺陷玻璃珠的形态参见附录A"

5.3粒径分布

玻璃珠粒径分布应符合表l中的相关规定。在满足GB/T16311规定的光度性能条件下，可参照

附录B的规则选用其他适宜粒径分布的玻璃珠作为预混玻璃珠或面撒玻璃珠。

5.4密度

玻璃珠的密度应在2.4g/cm'~4.6g/c旷的范围内。

5.5折射率

非雨夜玻璃珠的折射率应符合4.1.2的相关规定。

5.6耐水性

按6.8进行试验，1号、2号玻璃珠中和所用。.01mol/L盐酸溶液的最终用量不应大于10mL;3号

玻璃珠中和所用0.01mol/L盐酸溶液的最终用量不应大于15mLo

5.7磁性颗粒含量

玻璃珠中磁性颗粒的含量不应大于0.1%。

5.8防湿涂层性能

对于具有防湿涂层的镀膜玻璃珠，玻璃珠通过漏斗时应无停滞现象。

5.9铅含量

玻璃珠中铅含量不应大于200mg/kgo

5.10呻含量

玻璃珠中呻含量不应大于200mg/kgo

5.11锦含量

玻璃珠中锦含量不应大于200mg/kgo

6试验方法

6.1试样的制备
