GB/T 39568-2020 驱动微电机通用技术要求

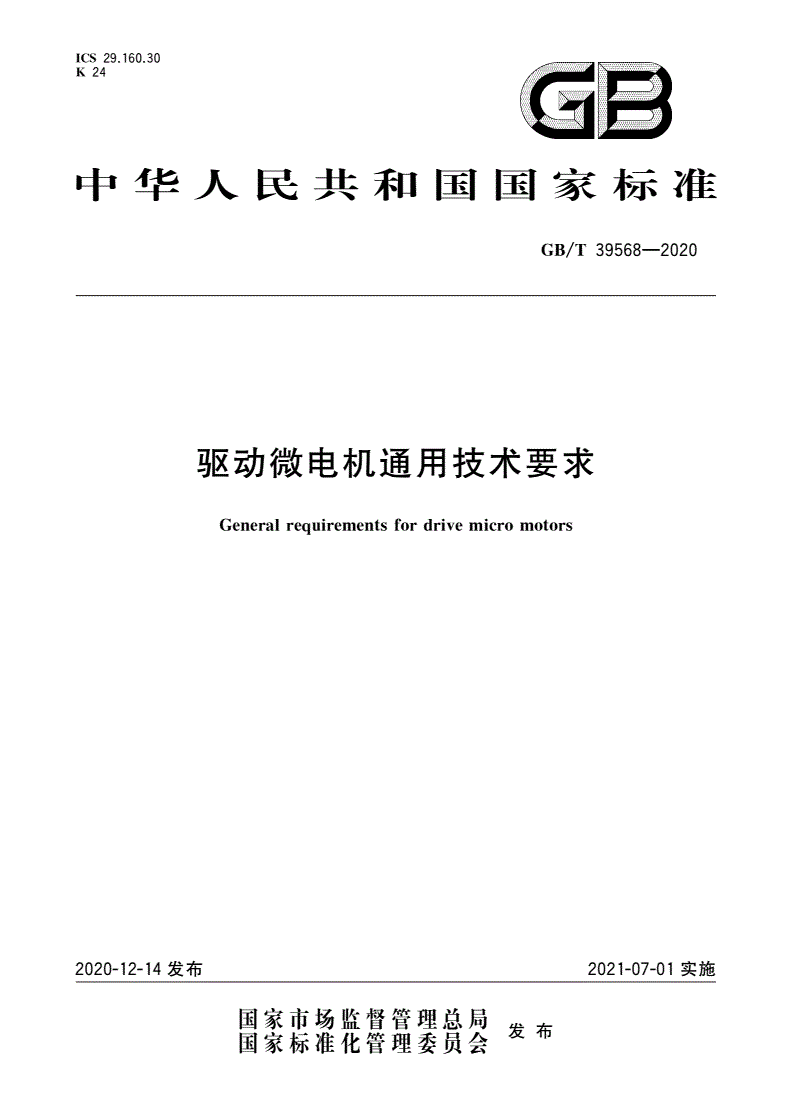

ICS29.160.30

K24GB

中华人民共和国国家标准

GB/T39568-2020

驱动微电机通用技术要求

Generalrequirementsfordrivemicromotors

2020-12-14发布2021-07-01实施

国家市场监督管理总局申＃

国家标准化管理委员会保叩

GB/T39568-2020

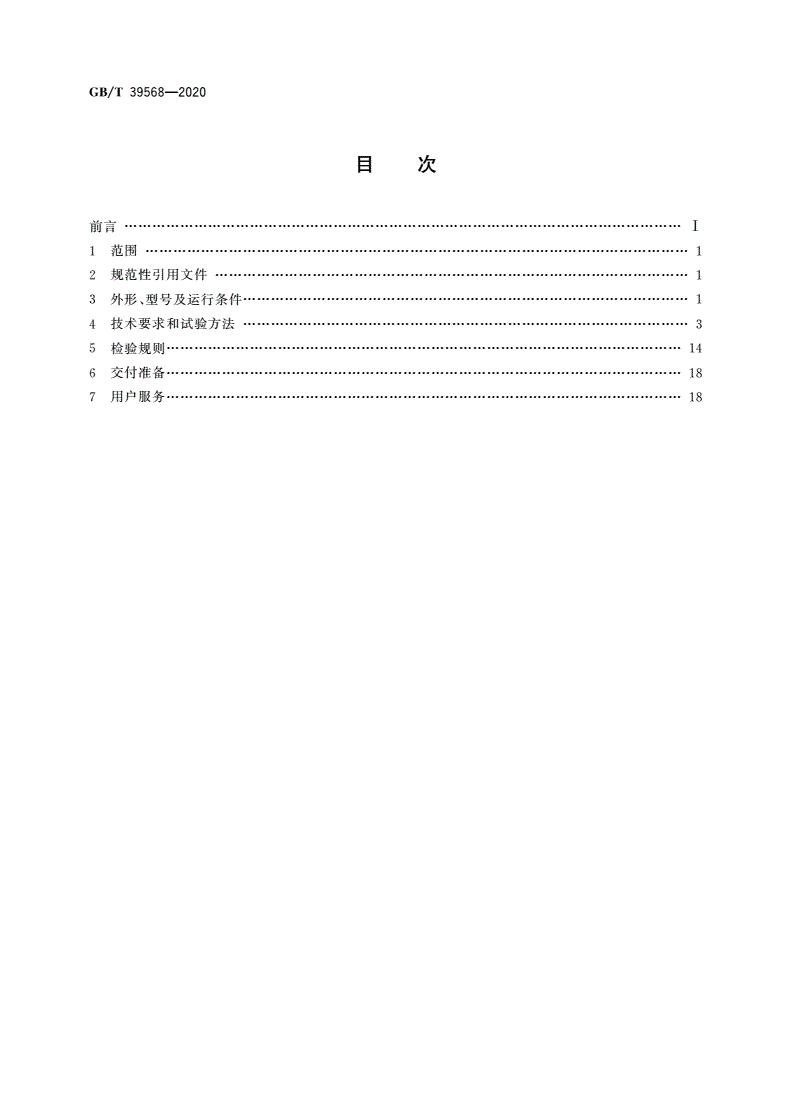

目次

前言…………·”………I

1范围…

2规范性引用文件…··

3外形、型号及运行条件……

4技术要求和试验方法…………·……”……”....••••••......3

5检验规则………………”………·……14

6交付准备…………”………·……18

7用户服务…………”………·……18

GB/T39568-2020

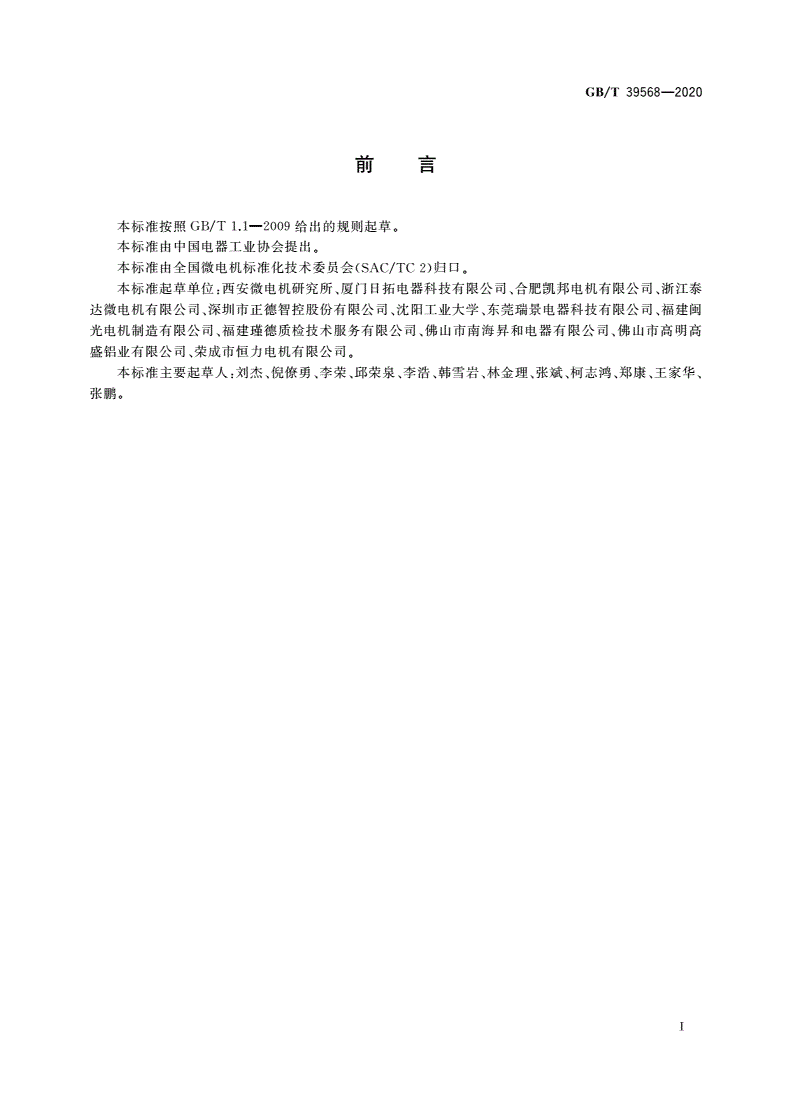

前言

本标准按照GB/T1.12009给出的规则起草。

本标准由中国电器工业协会提出。

本标准由全国微电机标准化技术委员会（SAC/TC2）归口。

本标准起草单位z西安微电机研究所、厦门日拓电器科技有限公司、合肥凯邦电机有限公司、浙江泰

达微电机有限公司、深圳市正德智控股份有限公司、沈阳工业大学、东莞瑞景电器科技有限公司、福建闽

光电机制造有限公司、福建瑾德质检技术服务有限公司、佛山市南海异和电器有限公司、佛山市高明高

盛铝业有限公司、荣成市恒力电机有限公司。

本标准主要起草人z刘杰、倪僚勇、李荣、邱荣泉、李浩、韩雪岩、林金理、张斌、柯志鸿、郑康、王家华、

张鹏。

I

GB/T39568-2020

驱动微电机通用技术要求

1范围

本标准规定了驱动微电机的外形、型号及运行条件、技术要求和试验方法、检验规则、交付准备及用

户服务。

本标准适用于驱动微电机（以下简称“电动机勺的设计、制造、检验和验收。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注目期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T755旋转电机定额和性能

GB/T1971旋转电机线端标志与旋转方向

GB/T2423.1-2008电工电子产品环境试验第2部分z试验方法试验A，低温

GB/T2423.2-2008电工电子产品环境试验第2部分·试验方法试验B：高温

GB/T2423.162008电工电子产品环境试验第2部分g试验方法试验J及导则z长霉

GB/T2423.172008电工电子产品环境试验第2部分2试验方法试验Ka：盐雾

GB/T2828.1-2012计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样

计划

GB/T4942.1旋转电机整体结构的防护等级OP代码）分级

GB/T6113.203无线电骚扰和抗扰度测量设备和测量方法规范第23部分z无线电骚扰和抗扰

度测量方法辐射骚扰测量

GB/T6113.204无线电骚扰和抗扰度测量设备和测量方法规范第2-4部分s无线电骚扰和抗扰

度测量方法抗扰度测量

GB/T7345-2008控制电机基本技术要求

GB/T7346控制电机基本外形结构型式

GB/T10068轴中心高为56mm及以上电机的机械振动振动的测量、评定及限值

GB/T10069.1旋转电机噪声测定方法及限值第1部分g旋转电机噪声测定方法

GB/T10405控制电机型号命名方法

GB17799.3电磁兼容通用标准居住、商业和轻工业环境中的发射

GB17799.4电磁兼容通用标准工业环境中的发射

GB/T18211微电机安全通用要求

JB/T8162控制电机包装技术条件

3外形、型号及运行条件

3.1基本外形结构及安装型式

电动机基本外形结构及安装型式应符合GB/T7346的规定。

1

GB/T39568-2020

3.2型号命名

型号命名应符合GB/T10405的规定。

3.3机座号

机座号应符合下列规定g

a)机座号一般用轴中心高或外圆直径表示。

b）用外圆直径表示机座号时，对外圆直径不大于320mm的电动机，其机座号按GB/T7346的

规定，当外形为非圆柱结构时，用非圆柱断面的内切圆直径表示。对外圆直径大于320mm的

电动机，其机座号可用轴中心高表示。

c)用轴中心高表示机座号时，应在机座号后加“M”。

d)机座号仅取机座尺寸的数值部分，无计量单位。

3.4额定电压和额定频率

除另有规定外，额定电压和额定频率应在表1中选取。

表1额定电压和额定频率

频率交流电压直流电压

Hzvv

506、12、24、36、110、220、380

400、10006、12、24、36、60、115、200、220

15、3、45、6、9、12、24、27、36、48、60、110、220、380、400

3.5工作制

工作制应符合GB/T755的规定。

3.6防护等级

外壳防护等级应符合GB/T4942.1的规定。

3.7电源电压的波形

交流电动机，电网输入端电源电压应为实际正弦波形。直流电动机，电源的特性（含整流器供电的

直流电源〉应符合产品专用技术条件的规定。

3.8交流电源的频率偏差

频率极限偏差为额定值的±1%时，电动机应能完成产品专用技术条件规定的功能，但性能不作

考核。

3.9电压偏差

电压的极限偏差由产品专用技术条件规定，在电压偏差范围内电动机应能完成产品专用技术条件

规定的功能，但性能不作考核．

2

GB/T39568-2020

3.10睿差

电气性能保证值的容差应符合表2的规定。表2中容差仅带一个符号时，如“＋”或“”，则反方向

的容差不受限制。其中效率及功率因数为额定状态下的参数。

表2电气性能保证值睿差

项目名称容差

1-020(1－书，应不太于－0.10

效率（ρ

-0-cos利／6，应不小于－005

2功率因数（∞呻〉

应不大于0.10

3

牵人转矩对额定转矩的比值·保证值的－20%

4

最太转矩对额寇转矩的比值保证值的一15%

5堵转转矩对额寇转矩的比值保证值的－20%

6堵转电流对额定电流的比值保证值的30%

a仅适用于步进电动机．

3.11保护接地

有保护接地的电动机应符合GB/T18211的规定。

4技术要求和试验方法

4.1外观

4.1.1技术要求

电动机表面不应有锈蚀、碰伤、划痕和涂覆层剥落，颜色应正确，标志应清楚元误。

4.1.2试验方法

目检电动机及其附件的外观．

4.2外形及安装尺寸

4.2.1技术要求

外w及安装尺寸应符合产品专用技术条件的规定。

4.2.2试验方法

用游标卡尺、千分尺或专用量具等检查外形及安装尺寸。

4.3接线蜻或引出钱强度

4.3.1技术要求

接线端或引出线强度应符合GB/T73452008中5.3.l的规定。

3

GB/T39568-2020

4.3.2试验方法

按GB/T7345-2008中5.3.2规定的方法进行试验。

4.4轴向闰隙

4.4.1技术要求

轴向间隙应符合产品专用技术条件的规定。

4.4.2试验方法

将机壳固定，千分表的表头置于轴伸顶端，按产品专用技术条件规定的力沿轴线加在轴伸端，先是

一个方向，然后是相反方向，千分表两次读数绝对值之和即为轴向间隙。

4.5绝缘介电强度

4.5.1技术要求

电动机各绕组之间及各绕组与机壳之间应能承受表3规定的试验电压，试验时应无绝缘击穿或表

面闪络。绕组的峰值漏电流应符合产品专用技术条件的规定。漏电流不包括设备电容所耗电流。

有电子元件、电容器及绕组接地的电动机，绝缘介电强度由产品专用技术条件规定。反馈部件的绝

缘介电强度由产品专用技术条件规定。

表3试验电压

额定电压u.电源功率（最小值〉电源频率试验电压〈有效值〉电压持续时间

vkVAHzvmm

ζ12100

>12~24250

>24~36500

0.550I

>36~115Ioco

>115~250I500

>250~380I000+2U.

4.5.2试验方法

按GB/T73452008中5.17.2规定的方法进行试验a

含有电子元件、电容器及绕组接地（壳）的电动机绝缘介电强度试验由产品专用技术条件规定。

同一台电动机不应重复进行绝缘介电强度试验。如有需要，允许再进行一次绝缘介电强度试验，试

验电压为表3规定的试验电压值的80%0

批量生产时，允许用试验电压值的120%，历时1s的试验代替。

4.6绝缘电阻

4.6.1技术要求

在正常试验条件和一20℃土2℃的低温条件下，各绕组之间及各绕组与机壳之间的绝缘电阻应不

4

GB/T39568-2020

小于50MO。在产品专用技术条件规定的高温条件下，绝缘电阻应不小于10MOo在湿热条件下，绝

缘电阻应不小于1MO。

有电子元件、电容器及绕组接地的电动机，绝缘电阻由产品专用技术条件规定。

反馈部件的绝缘电阻由产品专用技术条件规定。

4.6.2试验方法

按GB/T7345-2008中5.18.2规定的方法进行试验，按表4规定的绝缘电阻表伏值检查各绕组之

间及各绕组与机壳间的绝缘电阻。含有电子元件、电容器及绕组接地（壳）的电动机绝缘电阻试验由产

品专用技术条件规定。

表4绝缘电阻表伏值

单位为伏特

额定电压绝缘电阻表直流电压值

100

运48

>48~220500

>220~3801000

4.7旋转方向

4.7.1技术要求

旋转方向从主轴伸端视之逆时针方向为旋转正方向，或由产品专用技术条件规定。不可逆电动机

应有永久性标记，标记符号由产品专用技术条件规定．

线端标志与旋转方向按GB/T1971的规定。

4.7.2试验方法

按产品专用技术条件规定施加电源电压，从主轴伸端视之E

4.8空载擞据

4.8.1技术要求

在额定电压、额定频率（对交流电动机〉及空载下，测定空载数据，应符合产品专用技术条件的规定。

注E串励直流电动机、交流换向器电动机以及转速调整率大于35%的复励直流电动机的最高运行转速，由产品技术

条件规定．

4.8.2试验方法

电动机安装在测试装置上，在额定电压、额定频率（对交流电动机〉下，按产品专用技术条件规定使

其运行后，测取空载转速和空载电流。

4.9额定转速

4
