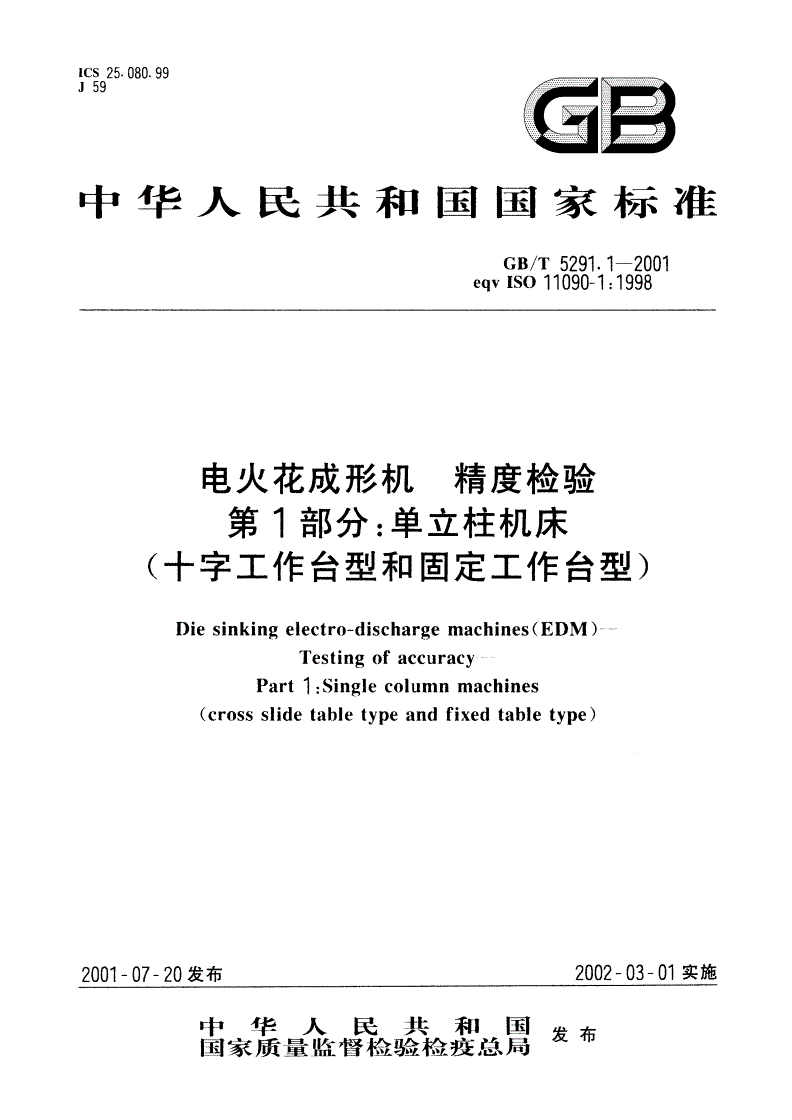

GB/T 5291.1-2001 电火花成形机 精度检验 第1部分：单立柱机床(十字工作台型和固定工作台型)

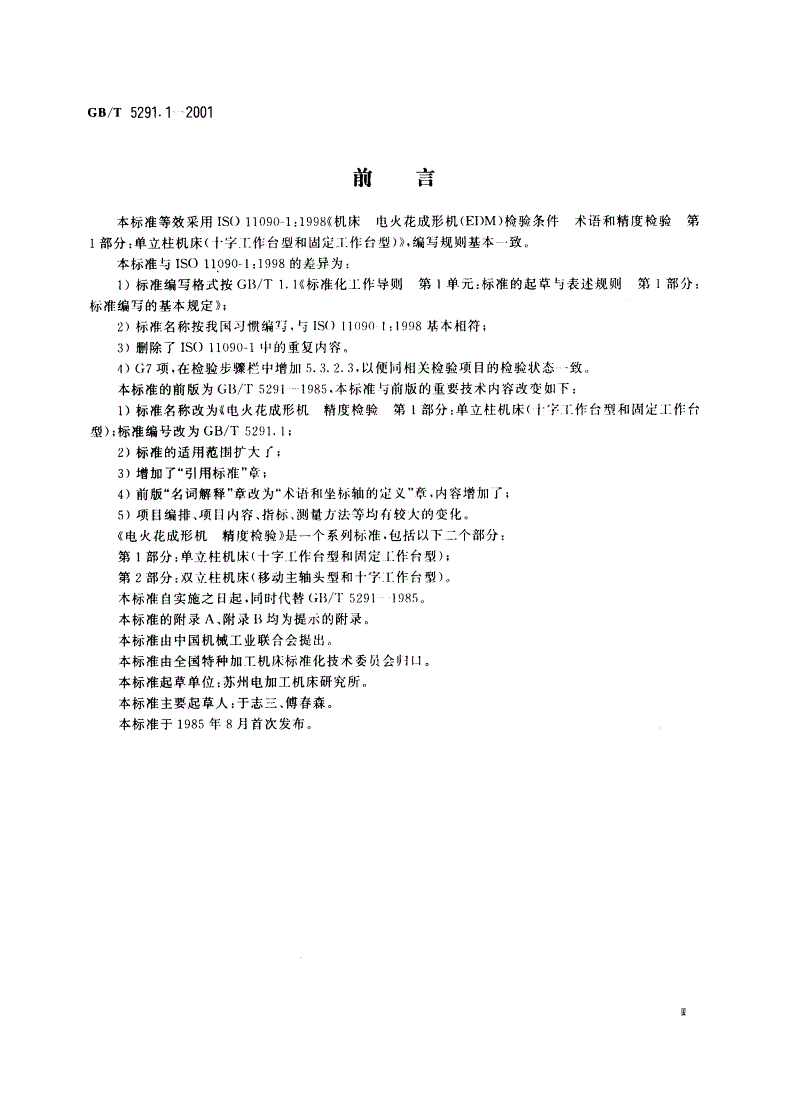

前言

标准等效采用机床电火花成形机检验条件术语和精度检验第

部分单立柱机床十字工作台型和固定工作台型编写规则基一致

标准与的差异为

标准编写格式按标准化工作导则第单元标准的起草与表述规则第部分

标准编写的基规定

标准名称按我国习惯编写与基相符

删除了中的重复内容

项在检验步骤栏中增加以便同相关检验项目的检验状态一致

标准的前版为标准与前版的重要技术内容改变如

标准名称改为电火花成形机精度检验第部分单立柱机床十字工作台型和固定工作台

型标准编号改为

标准的适用范围扩大了

增加了引用标准章

前版名词解释章改为术语和坐标轴的定义章内容增加了

项目编排项目内容指标测量方法等均有较大的变化

电火花成形机精度检验是一个系列标准包括以二个部分

第部分单立柱机床十字工作台型和固定工作台型

第部分双立柱机床移动主轴头型和十字工作台型

标准自实施之日起同时代替

标准的附录附录均为提示的附录

标准由中国机械工业联合会提出

标准由全国特种加工机床标准化技术委员会归口

标准起草单位苏州电加工机床研究所

标准主要起草人于志三傅春森

标准于年月首次发布

前言

国际标准化组织是各国家标准团体成员团体世界范围的联合体国际标准的制定工

作通常由技术委员会进行只要对已建立技术委员会的某个学科感兴趣每个成员团体均有权参

与该技术委员会的工作与保持联络关系的政府或非政府的国际组织也参与制定国际标准的工

作在电气标准化方面与国际电工委员会密切协作

技术委员会通过的国际标准草案发给各成员团体投票表决作为国际标准出版发布需获得投票成

员团体的至少的赞成票

国际标准由机床技术委员会的金属切削机床检验条件分委员会

制定

在总标题机床电火花成形机检验条件术语和精度检验下包括下列几

部分

第部分单立柱机床十字工作台型和固定工作台型

第部分双立柱机床移动主轴头型和十字工作台型

部分的附录和附录仅仅是提示的附录

中华人民共和国国家标准

电火花成形机精度检验

第部分单立柱机床

十字工作台型和固定工作台型

代替

标准旨在规范检验电火花成形机精度的方法

范围

标准参照和规定了一般用途常规精度的电火花成形机

的几何精度检验加工检验及数控轴定位精度和重复定位精度的检验标准还规定了与上述检验相

应的允差值

标准适用于十字工作台型和固定工作台型的单立柱机床

标准仅涉及机床精度的检验而不适于机床运行试验振动异常噪音零部件的爬行等或其参

数如速度进给量等的检查这些检查通常应在精度检验前进行

标准还规定了用于机床主要部件的术语并参照命名了坐标轴

注除了用三种正式语言英文法文和俄文表示的术语外本标准的附录提示的附录给出了荷兰文德

文意大利文和瑞典文等效术语这些文种标准的出版由比利时德国意大利和瑞典

国家成员团体负责但只有用正式语言给出的术语才可视为术语

引用标准

下列标准所包的条文通过在标准中引用而构成为标准的条文标准出版时所示版均

为有效所有标准都会被修订使用标准的各方应探讨使用下列标准最新版本的可能性

机床检验通则第部分在无负荷或精加工条件机床的几何精度

机床检验通则第部分数控机床轴线的定位精度和重复定位精度的确

定

术语和坐标轴的命名

十字工作台型

见图和表

中华人民共和国国家质量监督检验检疫总局批准实施

图十字工作台型单立柱机床

表术语

序号中文英文法文俄文

床身

立柱

工作台轴

滑板轴

工作液槽

主轴头轴

主轴轴

电极安装板

旋转轴轴

电极

固定工作台型

见图和表

图固定工作台型单立柱机床

表术语

序号中文英文法文俄文

床身

立柱

滑板轴

滑枕轴

工作台

工作液槽

主轴头轴

主轴轴

电极安装板

旋转轴轴

电极

说明

计量单位

在标准中所有线性尺寸偏差及相应的允差均用毫米表示角度用度表示角度偏差及相应的允

差用比率表示但在某些情况可用微弧度或角度秒来作说明下列表达式是等效的

参照

应用本标准应参照特别是机床检验前的安装旋转轴和其他运动件的预热计量

方法的说明和检验设备的推荐精度

一章中叙述到的检验步骤栏中如果所涉及的检验符合有关条文的规定则附有

参照相关条文的说明

检验次序

标准给出的检验顺序并不限定检验的实际次序为了简化仪器或量具的安装检验可以任意次序

进行

检验项目

检验机床时并不是必须标准所规定的全部项目进行检验当检验是用于验收时可在取得供

应商制造商同意的情况由用户选择的其关心的那些相关检验项目应达到要求在订购机床时应

明确指定检验项目仅仅参照标准验收检验但未说明要实施检验项目及在相关费用上未达成一致

时不能视为任何缔约方有约束力

测量仪器

标准的检验中指定的测量仪器仅是范例也可使用能测量同样参数和精度的其他仪器千分表应

有或更高的分辨率

加工检验

加工检验仅用于精加工不用于易产生明显切削力的加工

最小公差

当实测长
