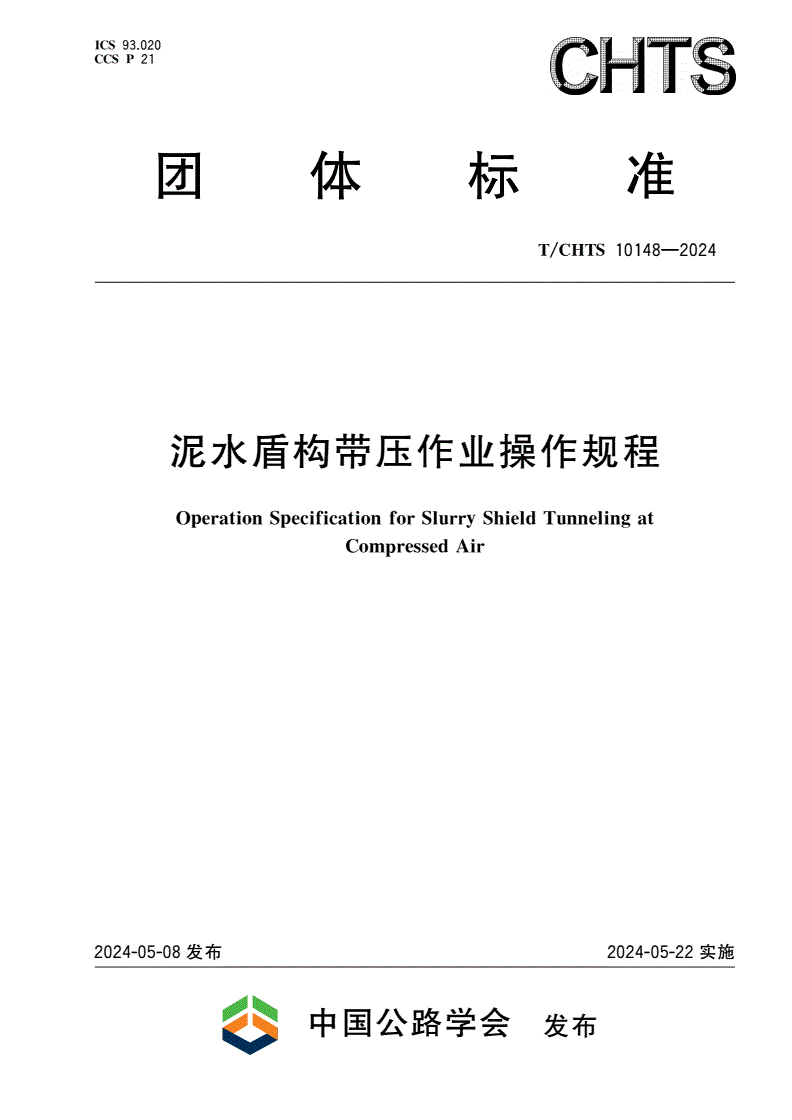

T/CHTS 10148-2024 泥水盾构带压作业操作规程

ICS93020

CCSP.21

团体标准

T/CHTS10148—2024

泥水盾构带压作业操作规程

OperationSpecificationforSlurryShieldTunnelingat

CompressedAir

2024-05-08发布2024-05-22实施

中国公路学会发布

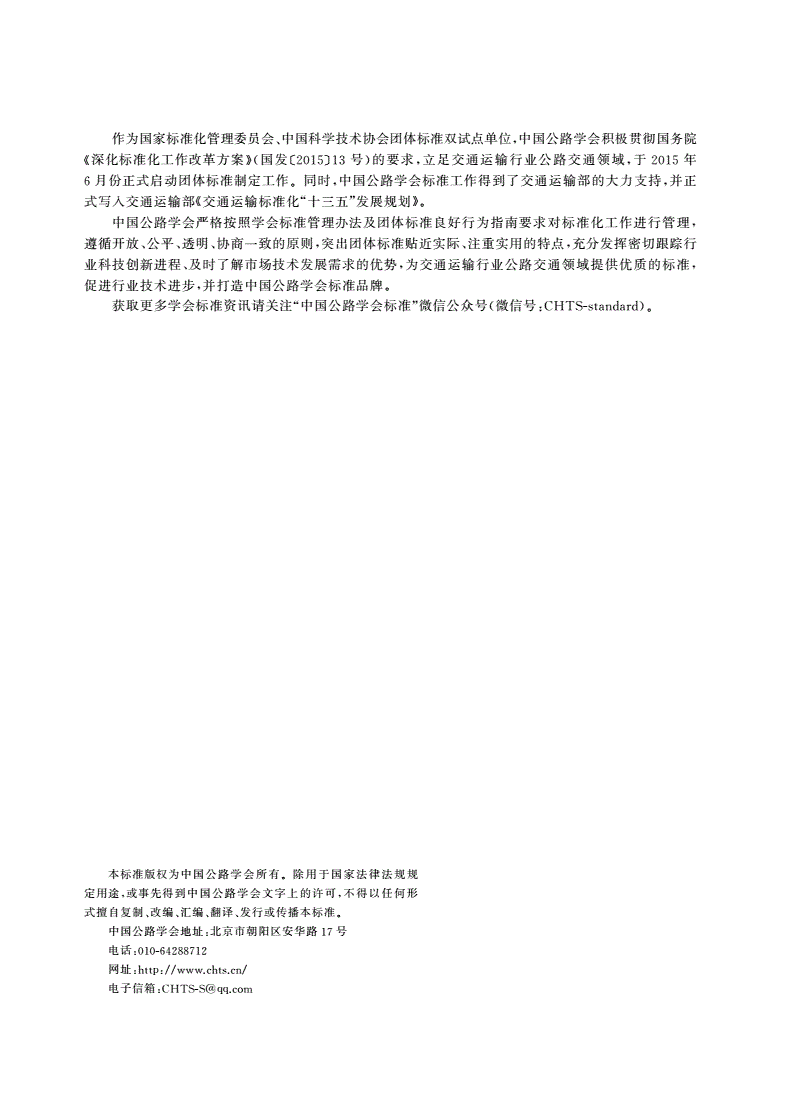

作为国家标准化管理委员会中国科学技术协会团体标准双试点单位中国公路学会积极贯彻国务院

、,

深化标准化工作改革方案国发号的要求立足交通运输行业公路交通领域于年

《》(〔2015〕13),,2015

月份正式启动团体标准制定工作同时中国公路学会标准工作得到了交通运输部的大力支持并正

6。,,

式写入交通运输部交通运输标准化十三五发展规划

《“”》。

中国公路学会严格按照学会标准管理办法及团体标准良好行为指南要求对标准化工作进行管理

,

遵循开放公平透明协商一致的原则突出团体标准贴近实际注重实用的特点充分发挥密切跟踪行

、、、,、,

业科技创新进程及时了解市场技术发展需求的优势为交通运输行业公路交通领域提供优质的标准

、,,

促进行业技术进步并打造中国公路学会标准品牌

,。

获取更多学会标准资讯请关注中国公路学会标准微信公众号微信号

“”(:CHTS-standard)。

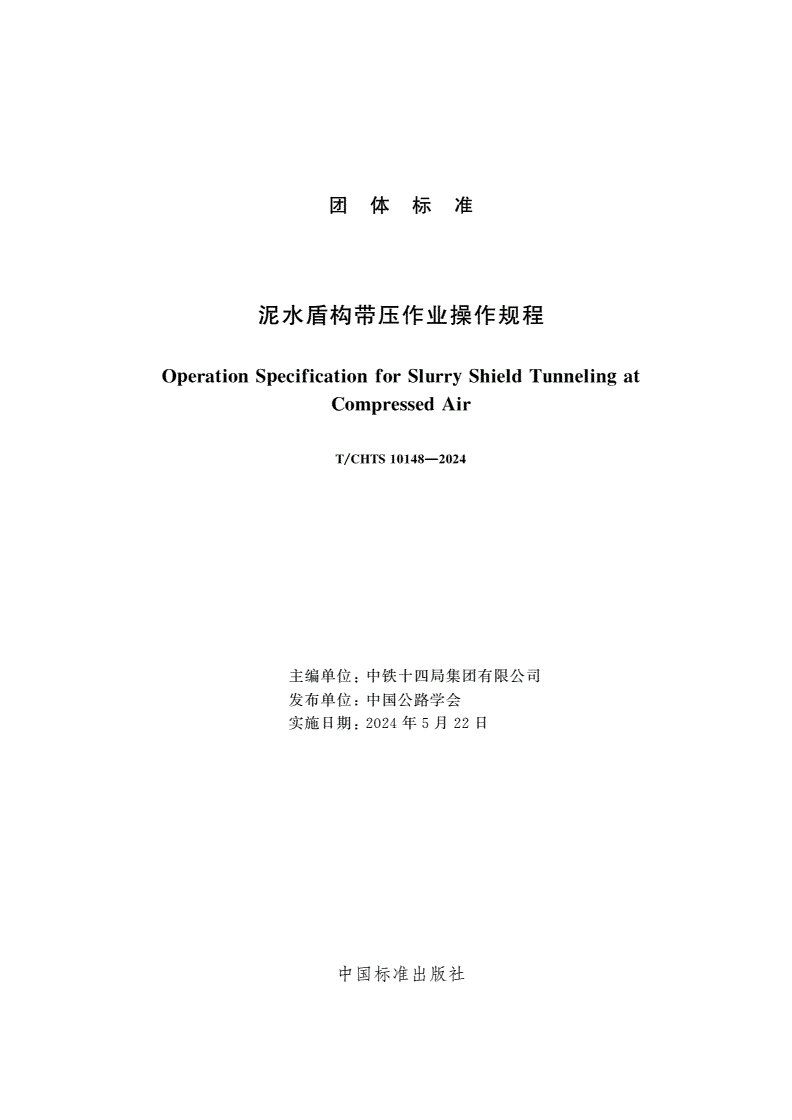

团体标准

泥水盾构带压作业操作规程

OperationSpecificationforSlurryShieldTunnelingat

CompressedAir

T/CHTS10148—2024

主编单位中铁十四局集团有限公司

:

发布单位中国公路学会

:

实施日期年月日

:2024522

中国标准出版社

中国公路学会文件

公学字号

〔2024〕45

中国公路学会关于发布

泥水盾构带压作业操作规程的公告

《》

现发布中国公路学会标准泥水盾构带压作业操作规程

《》

/—自年月日起实施

(TCHTS101482024),2024522。

泥水盾构带压作业操作规程/—的版权

《》(TCHTS101482024)

和解释权归中国公路学会所有并委托主编单位中铁十四局集团有

,

限公司负责日常解释和管理工作

。

中国公路学会

年月日

202458

T/CHTS10148—2024

前言

本规程是在系统总结我国泥水盾构带压作业技术研究成果和工程实践经验的基础上编制而成的

。

本规程按照中国公路学会标准编写规则编写共分为章个附录主要内

《》(T/CHTS10001)。6、2,

容包括总则术语基本规定作业准备带压作业安全风险管理等

:、、、、、。

本规程的某些内容可能涉及专利本规程的发布机构不承担识别这些专利的责任

。。

本规程由中铁十四局集团有限公司提出并受中国公路学会委托负责具体解释工作请有关单位

,,。

将实施中发现的问题和意见建议反馈至中铁十四局集团有限公司地址山东省济南市历下区奥体西

、,(:

路号联系电话电子邮箱供修订时参考

2666,:0531-88385114,:286208216@),。

主编单位中铁十四局集团有限公司

:。

参编单位河海大学交通运输部上海打捞局北京交通大学中铁第四勘察设计院集团有限公司

:、、、、

中交隧道工程局有限公司四川宝盾隧高气压技术服务有限公司中铁十四局集团大盾构工程有限公

、、

司中交一公局集团有限公司郑州大学中铁十四局集团装备有限公司中铁十四局集团隧道工程有限

、、、、

公司

。

主要起草人陈健闵凡路袁大军肖明清李庆民张立姚占虎附晓军王承震顾德章李明宇

:、、、、、、、、、、、

戴青曾德成陈建福吴遁李秀东李东升张亚洲吴丽红吴玉礼杨公标于文端李辉刘来仓

、、、、、、、、、、、、、

王志奎

。

主要审查人王华牢刘学增张稳军魏立新石新栋刘俊岩吴全立张晓波贺维国刘洪洲

:、、、、、、、、、。

Ⅰ

T/CHTS10148—2024

目次

总则

1………………………1

术语

2………………………2

基本规定

3…………………3

作业准备

4…………………5

一般规定

4.1……………5

物资与设备

4.2…………………………5

工作环境

4.3……………6

泥浆配制作业

4.4………………………7

开挖面成膜作业

4.5……………………8

带压作业

5…………………10

一般规定

5.1……………10

进舱与出舱

5.2…………………………10

带压换刀作业

5.3………………………11

带压动火作业

5.4………………………12

带压清除作业

5.5………………………12

安全风险管理

6……………13

一般规定

6.1……………13

作业安全风险评估

6.2…………………13

医疗保障

6.3……………16

应急预案

6.4……………16

附录带压作业常备器材物资清单

A……………………18

附录带压作业减压表

B…………………19

用词说明

……………………24

Ⅲ

T/CHTS10148—2024

泥水盾构带压作业操作规程

1总则

101为规范泥水盾构隧道带压作业操作标准做到安全可靠技术先进经济合理制定本规程

..,、、,。

102本规程适用于泥水盾构舱内空气压力不大于的带压作业

..6bar。

条文说明

产业潜水最大安全深度/—规定采用空气潜水的最大安全深度为即静

《》(GBT125521990),60m,

水压力个标准大气压

6(6bar,1bar=0.1MPa=100000Pa)。

103盾构带压作业应积极审慎采用新技术新设备新工艺新材料

..、、、。

104盾构带压作业除应执行本规程外尚应符合有关法律法规及国家行业现行有关标准的规定

..,、。

1

T/CHTS10148—2024

2术语

201带压作业compressedairoperation

..

作业人员在压力大于且不大于的环境下进行舱内换刀动火清除等操作

1bar6bar,、、。

202换刀作业cuttingtoolschangeoperation

..

作业人员在开挖舱内对刀具进行检查及更换的操作

。

203动火作业fireoperation

..

作业人员在开挖舱或气垫舱内对刀具限径板等进行焊接或切割的操作

、。

204清除作业clearoperation

..

作业人员在开挖舱或气垫舱内对刀盘刀具等进行冲洗或清理的操作

、。

205人舱manlock

..

具备升降压功能供作业人员进出开挖舱或气垫舱的过渡舱室

,。

206物料舱materiallock

..

具备升降压功能运送作业工具材料废弃物的舱室

,、、。

207气垫舱airlock

..

位于前盾前隔板和后隔板之间利用压缩空气气垫稳定开挖舱泥浆压力的舱室

,()。

208带压工作时间compressedworkingtime

..

作业人员在人舱内从开始加压到开始减压的时长

。

209生命支持员lockattendantlifesupporting

..

人舱加压和减压的操作人员

。

2010泥膜filtercake

..

压力泥浆渗透于开挖面并在其表面和一定深度内形成的渗透系数小与地层有明显界限的颗粒聚

、

集层

。

2011自动保压系统automaticpressuremaintainingsystem

..

保持盾构的人舱和开挖舱处于设定压力值并具备自动调节功能的系统

。

2012减压病decompressionsickness

..

由于减压不当导致体内已溶解的气体超过了过饱和界限在血管内外及组织中形成气泡导致的

,

疾病

。

2

T/CHTS10148—2024

3基本规定

301带压开舱作业地点和方式应根据工程地质水文地质水土压力现场条件并经过技术论证

..、、、,、

安全风险评估综合确定

。

302当开挖面岩土体不稳定且无法满足开挖舱内气体压力稳定的标准时不得进行带压作业

..,。

条文说明

不稳定地层是指自稳能力极差渗透性极大的地层常见的不稳定地层包括膨胀岩地层沼气地

、,:、

层断层破碎带地层岩溶地层等由于地质条件复杂多变且盾构法开舱及带压作业时间比较长如果

、、。,,

地层不满足气体保压要求容易发生开挖面失稳地层变形地表沉降损坏地表和地下建构筑物等情

,、、、()

况带压作业前应进行地层保压试验检查地层漏气情况以保证开挖舱内气压达到设定的压力且不发

。,,

生较大的波动

。

带压开舱作业选择在地层较稳定地段时也需判定开挖面稳定情况应重视地下水的不利影响并

,,,

采取措施加以控制由于带压开舱作业复杂而且时间比较长容易造成盾构整体下沉地层变形地表

。,、、

沉降损坏地表和地下建构筑物等因此带压开舱过程中如出现开挖面渣土剥落开挖舱压力波动

、()。,、

较大地面沉降等现象时需采取重新建舱前舱重浆置换恢复掘进等措施必要时需采取地层加固措

、,、、,

施保持开挖面稳定

,。

303盾构机应具备带压作业功能人舱物料舱气垫舱应具有良好的气密性满足作业人员安全

..,、、,

和加减压工作需要

、。

304带压作业人员应接受专业化作业培训和安全教育所有作业人员均应持有效证件上岗

..,。

305带压作业前应对设备电源及各种管线进行检查调试固定

..、、。

306带压作业过程中开挖舱内气体浓度指标应符合表的规定

..,3.0.6。

表306开挖舱内气体浓度指标

..

序号气体浓度按体积计

(%,)

一氧化碳

1≤0.0024

二氧化碳

2≤0.5

甲烷

3≤1

硫化氢

4≤0.00066

氧气

519~22

条文说明

舱内气体浓度指标依据煤矿安全规程国家安全生产监督管理总局令第号制定

《》(87)。

307带压作业过程中应实时监测气体浓度当气体浓度超限报警时应立即进行空气置换直至

..,。,,

正常

。

条文说明

气体条件检测依据煤矿安全规程国家安全生产监督管理总局令第号执行开舱前在开挖舱

《》(87),

壁的隔板开孔处检测开舱后在舱内检测

,。

3

T/CHTS10148—2024

308带压作业期间不得进行泥浆循环空压机和电力维修控制室转动刀盘启动碎石机或搅拌器

..、、、

等危及舱内作业人员安全的操作

。

309带压作业期间舱内与舱外作业人员应保持实时沟通并应通过监控系统监控带压作业全过

..,

程掌握作业人员状态

,。

4

T/CHTS10148—2024

4作业准备

41一般规定

.

411带压作业前应核查盾构机人舱物料舱等带压进舱设备联调联试结果的气密性消防安全

..,、、、

等指标确保满足开舱要求

,。

412带压作业前应检查确认人舱物料舱空压机应急发电机等设备状态正常

..,、、、。

413带压进舱计划应根据带压作业的安全要求任务量设备配置等合理制定配备满足作业需求

..、、,

的人员带压作业人员应符合表的要求

。4.1.3。

表413带压作业人员要求

..

序号岗位配置人数工作职责分工技术资质条件

国内行业认可的空气潜水及以上的潜

现场负责现场带压作业的总体管理下达作(C)

,水监督证书住建部颁发的建安级及以

1负责人1业任务协调各部门工作、C

,上证书并具有现场工作经验

国内行业认可的空气潜水及以上的潜

现场(C)

对现场带压作业进行监督水监督证书住建部颁发的建安级及以

2监督≥1、C

上证书并具有现场工作经验

国内行业认可的空气潜水及以上的潜

对舱内气体进行监测监督并制止违规(C)

安全员,水员证书住建部颁发的建安级及以上

3≥1作业掌握人员急救技能、C

,证书并具有现场工作经验

负责医学适合性评估一旦带压进舱人

医护,国内行业认可的潜水医师或潜水医学技

员出现紧急状况能进行全方位的医
