DB53/T 947-2019 低压用电负荷不平衡综合补偿装置技术要求

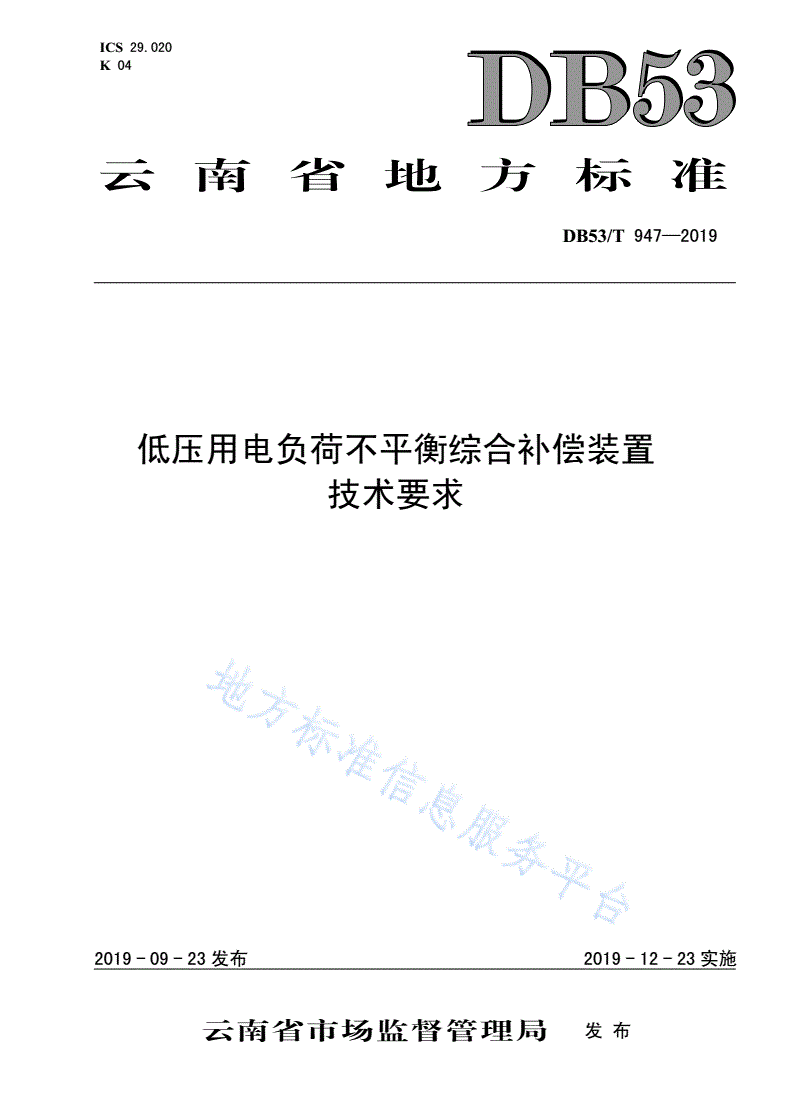

ICS29.020

K04

云南省地方标准

DB53/T947—2019

低压用电负荷不平衡综合补偿装置

技术要求

2019-09-23发布2019-12-23实施

云南省市场监督管理局发布

DB53/T947—2019

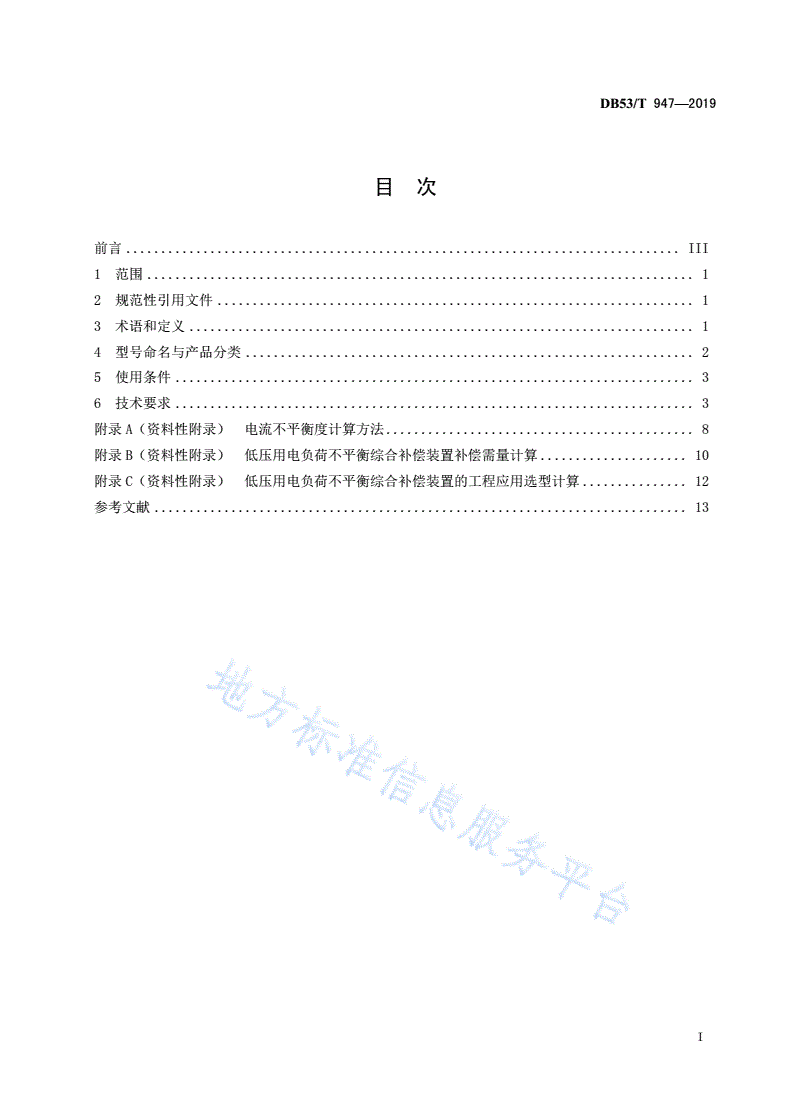

目次

前言...............................................................................III

1范围..............................................................................1

2规范性引用文件....................................................................1

3术语和定义........................................................................1

4型号命名与产品分类................................................................2

5使用条件..........................................................................3

6技术要求..........................................................................3

附录A（资料性附录）电流不平衡度计算方法............................................8

附录B（资料性附录）低压用电负荷不平衡综合补偿装置补偿需量计算.....................10

附录C（资料性附录）低压用电负荷不平衡综合补偿装置的工程应用选型计算...............12

参考文献............................................................................13

I

DB53/T947—2019

前言

本标准按GB/T1.1-2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。

本标准由云南电网有限责任公司提出。

本标准由云南省电力装备标准化技术委员会（YNTC09）归口。

本标准起草单位：云南电网有限责任公司楚雄供电局、云南省电子信息产品检验院、云南拓洲科技

有限公司、西安爱科赛博电气股份有限公司、云南电网有限责任公司、云南电网有限责任公司电力科学

研究院、上海鸿岩机械科技有限公司、云南电网有限责任公司曲靖供电局、云南电网有限责任公司怒江

供电局、云南串联电力科技有限公司、陕西金源自动化科技有限公司、合肥华威自动化有限公司。

本标准主要起草人：段军鹏、王萍、杨永祥、金鹏春、任海库、况华、张贵鹏、蔡葆锐、王能、王

晓平、覃日升、王甫、连宝晶、冯锋锋、杨艳、鲍明杰、柴迪运。

III

DB53/T947—2019

低压用电负荷不平衡综合补偿装置技术要求

1范围

本标准规定了低压用电负荷不平衡综合补偿装置的术语和定义、型号命名与产品分类、使用条件和

技术要求。

本标准适用于标称电压为380V、电网频率为50Hz的低压配电系统中用于补偿三相电流不平衡

的电力电子型用电负荷不平衡有源补偿装置。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB2894安全标志及其使用导则

GB/T4208外壳防护等级（IP代码）

GB4824工业、科学和医疗(ISM)射频设备骚扰特性限值和测量方法

GB/T7251.1-2013低压成套开关设备和控制设备第1部分：总则

GB/T15543-2008电能质量三相电压不平衡

GB/T15576-2008低压成套无功功率补偿装置

GB/T16935.1-2008低压系统内设备的绝缘配合第1部分：原理、要求和试验

GB/T17626.2-2018电磁兼容试验和测量技术静电放电抗扰度试验

GB/T17626.3-2016电磁兼容试验和测量技术射频电磁场辐射抗扰度试验

GB/T17626.4-2018电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验

GB/T17626.5-2008电磁兼容试验和测量技术浪涌（冲击）抗扰度试验

GB/T17626.18-2016电磁兼容试验和测量技术阻尼振荡波抗扰度试验

GB/T25295-2010电气设备安全设计导则

3术语和定义

GB/T15543界定的以及下列术语和定义适用于本文件。

3.1

电力电子型用电负荷不平衡综合补偿装置

利用电力电子变流技术补偿负载的基波不平衡电流（负序电流或零序电流），在电网中以改善或消

除电网中的三相电流的不平衡度，同时具备基波无功功率和电流谐波补偿功能的综合补偿装置。

3.2

不平衡度

1

DB53/T947—2019

指三相电力系统中三相不平衡的程度，用电压、电流负序基波分量或零序基波分量与正序基波分量

的方均根值百分比表示。电压、电流的负序不平衡度和零序不平衡度分别用U2、U0和I2、I2表

示。

[GB/T15543-2008，定义3.2]

3.3

正序分量

将不平衡的三相系统的电量按对称分量法分解后其正序对称系统中的分量。

[GB/T15543-2008，定义3.3]

3.4

负序分量

将不平衡的三相系统的电量按对称分量法分解后其负序对称系统中的分量。

[GB/T15543-2008，定义3.4]

3.5

零序分量

将不平衡的三相系统的电量按对称分量法分解后其零序对称系统中的分量。

[GB/T15543-2008，定义3.5]

3.6

补偿响应时间

从补偿对象开始突变到装置输出达到目标值的90%所需要的时间，如图1。

注：改写DL/T1193-2012，定义3.5.14。

输出量最大过冲

±5%

90%

控制目标

0

补偿响应时间

输入

控制输入

（控制目标参考值）

时间

图1补偿响应时间示意图

4型号命名与产品分类

4.1型号命名

2

DB53/T947—2019

产品型号由制造商代号、装置代号、装置容量、装置额定电压、装置接线线制、装置安装场所、高

原型产品标识等七部分组成，型号的组成见图2。

G

高原型产品标识（常规产品不标）

装置安装场所户内/户外

装置接线线制三相三线（3）/三相四线（4）

装置额定电压380V

装置额定容量kVar
