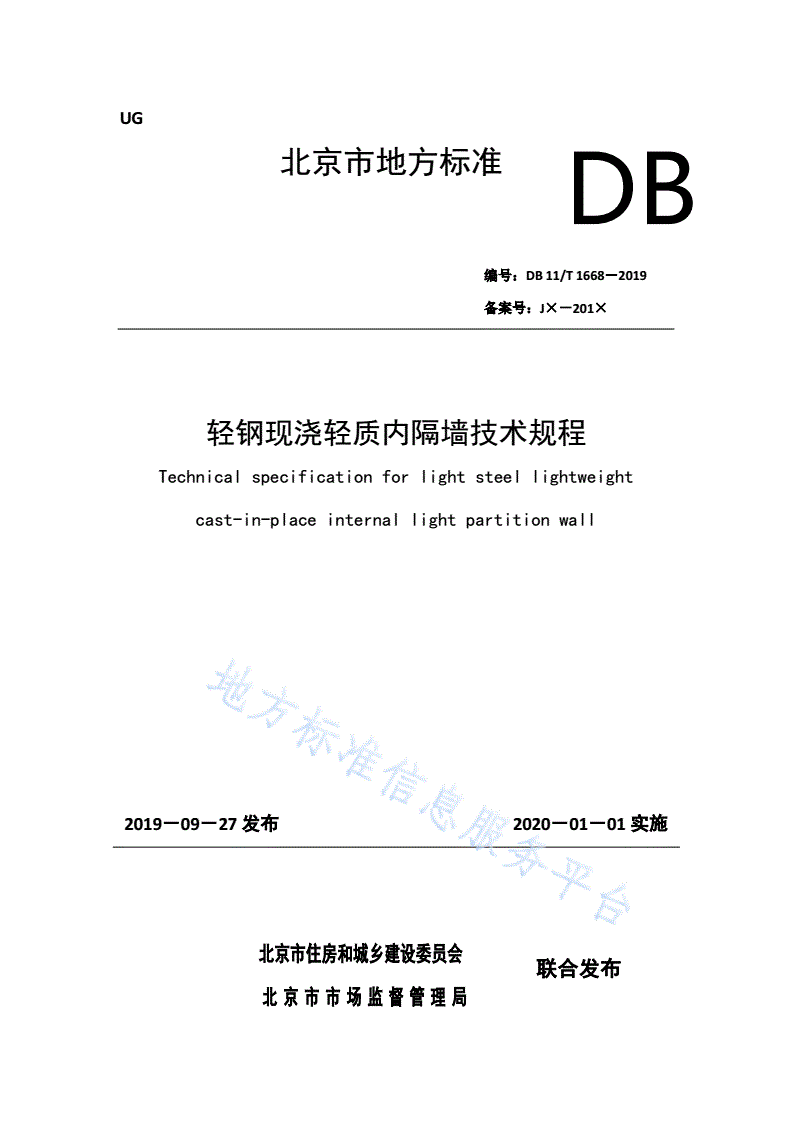

DB11/T 1668-2019 轻钢现浇轻质内隔墙技术规程

UG

北京市地方标准

DB

编号：DB11/T1668－2019

备案号：J×－201×

轻钢现浇轻质内隔墙技术规程

Technicalspecificationforlightsteellightweight

cast-in-placeinternallightpartitionwall

2019－09－27发布2020－01－01实施

北京市住房和城乡建设委员会

联合发布

北京市市场监督管理局

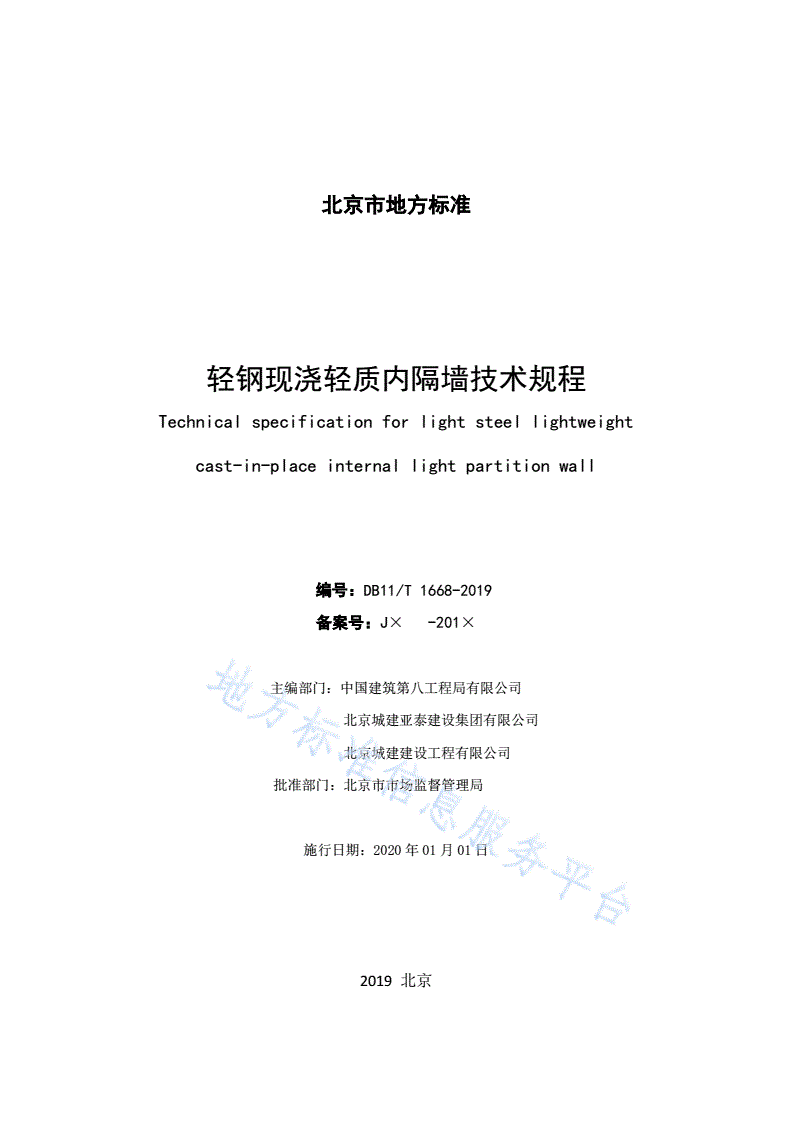

北京市地方标准

轻钢现浇轻质内隔墙技术规程

Technicalspecificationforlightsteellightweight

cast-in-placeinternallightpartitionwall

编号：DB11/T1668-2019

备案号：J×-201×

主编部门：中国建筑第八工程局有限公司

北京城建亚泰建设集团有限公司

北京城建建设工程有限公司

批准部门：北京市市场监督管理局

施行日期：2020年01月01日

2019北京

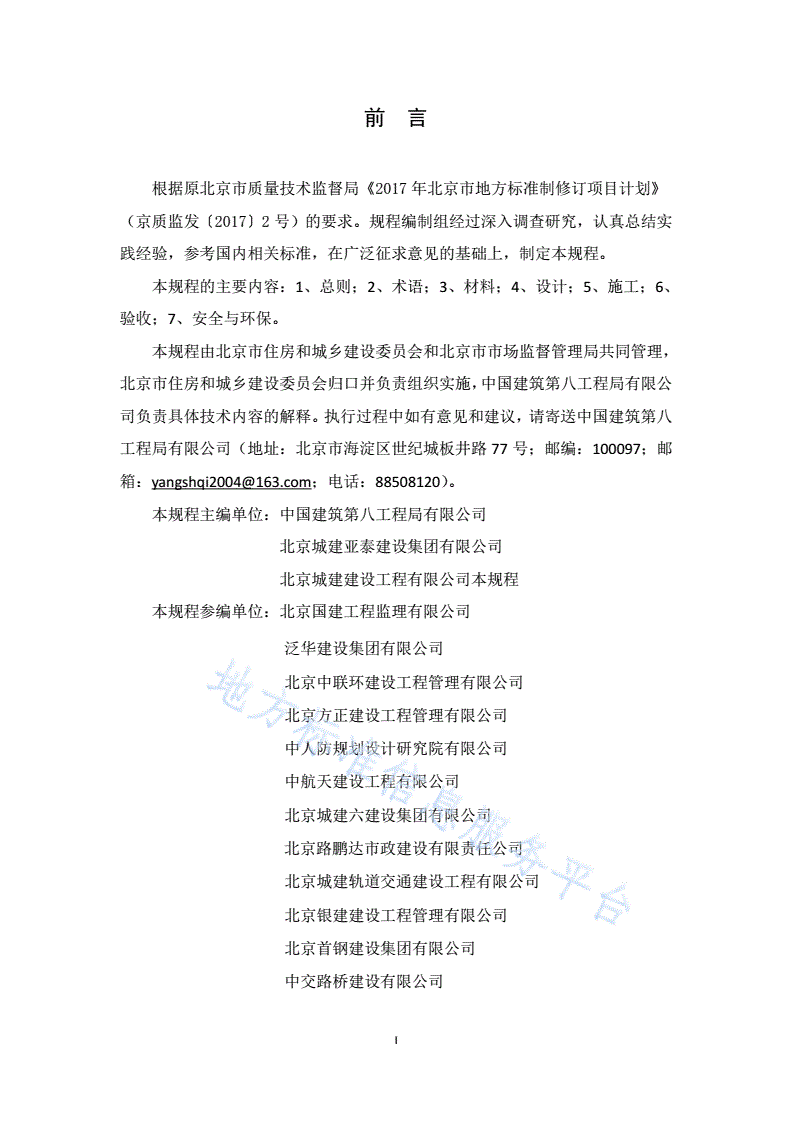

前言

根据原北京市质量技术监督局《2017年北京市地方标准制修订项目计划》

（京质监发〔2017〕2号）的要求。规程编制组经过深入调查研究，认真总结实

践经验，参考国内相关标准，在广泛征求意见的基础上，制定本规程。

本规程的主要内容：1、总则；2、术语；3、材料；4、设计；5、施工；6、

验收；7、安全与环保。

本规程由北京市住房和城乡建设委员会和北京市市场监督管理局共同管理，

北京市住房和城乡建设委员会归口并负责组织实施，中国建筑第八工程局有限公

司负责具体技术内容的解释。执行过程中如有意见和建议，请寄送中国建筑第八

工程局有限公司（地址：北京市海淀区世纪城板井路77号；邮编：100097；邮

箱：yangshqi2004@163.com；电话：88508120）。

本规程主编单位：中国建筑第八工程局有限公司

北京城建亚泰建设集团有限公司

北京城建建设工程有限公司本规程

本规程参编单位：北京国建工程监理有限公司

泛华建设集团有限公司

北京中联环建设工程管理有限公司

北京方正建设工程管理有限公司

中人防规划设计研究院有限公司

中航天建设工程有限公司

北京城建六建设集团有限公司

北京路鹏达市政建设有限责任公司

北京城建轨道交通建设工程有限公司

北京银建建设工程管理有限公司

北京首钢建设集团有限公司

中交路桥建设有限公司

I

北京中兵岩土工程有限公司

北京房地集团有限公司

中铁建工集团有限公司

中建二局第二建筑工程有限公司

北京城建一建设发展有限公司

北京城建十建设工程有限公司

北京城建勘测研究设计院

北京城建十六建筑工程有限责任公司

北京建工博海建设有限公司

北京城建九建设工程有限公司

北京市第五建筑工程集团有限公司

北京建工新型建材有限责任公司

北京城建远东建设投资集团有限公司

上海金茂建筑装饰有限公司

本规程主要起草人员：杨香福董佳节杨升旗费恺黄亚

姚皓凡杨军霞鄂梅候庆杰张玉生

俞涛韩珠杰赵红宾刘尔亮袁阳

王思锴张磊张建华左正祥郭鹏

刘振东高文光王珂廖秋林高峰

李建辉陈大川张丹齐春利杨煜

王英范吉英宗兆民彭雷张建全

刘少伟郝伟李凤君郭剑飞金新

刘兵陈喜旺李超刚刘鑫葛斌斌

徐毅

本规程主要审查人员：杨嗣信王新杰郭建国毛杰颜忠敏

王念念袁梅

II

目次

1总则.....................................................................................................................1

2术语.....................................................................................................................2

3材料.....................................................................................................................3

3.1一般规定......................................................................................................3

3.2轻钢复合龙骨..............................................................................................3

3.3泡沫混凝土..................................................................................................4

3.4墙体面板......................................................................................................4

3.5其他材料......................................................................................................5

4设计.....................................................................................................................6

4.1一般规定......................................................................................................6

4.2构造设计......................................................................................................7

5施工...................................................................................................................10

5.1一般规定....................................................................................................10

5.2施工准备....................................................................................................10

5.3轻钢龙骨安装............................................................................................11

5.4水电设施的预埋预留................................................................................11

5.5墙体面板的安装........................................................................................11

5.6泡沫混凝土的浇筑....................................................................................12

6验收...................................................................................................................13

6.1一般规定....................................................................................................13

6.2检验批验收................................................................................................13

6.3分项工程验收............................................................................................15

7安全与环保...........................................................................................................16

附录A轻钢现浇轻质内隔墙构造节点示意图.......................................................17

附录B轻钢现浇轻质内隔墙验收表......................................................................22

本规程用词说明..........................................................................................................24

引用标准名录..............................................................................................................25

条文说明......................................................................................................................26

III

Contents

1Generalprovisions...................................................................................................1

2Terms........................................................................................................................2

3Materials..................................................................................................................3

3.1General..........................................................................................................3

3.2Lightweightsteelcompositekeel..................................................................3

3.3Foamedconcrete..........................................................................................4

3.4Wallpanel.....................................................................................................4

3.5Other.............................................................................................................5

4Design.......................................................................................................................6

4.1General..........................................................................................................6

4.2Structural.......................................................................................................7

5Construction...........................................................................................................10

5.1General........................................................................................................10

5.2Constructionpreperations..........................................................................10

5.3Installationoflightweightsteelcompositekeel.........................................11

5.4Preembeddingofwaterandelectricityfacilities.......................................11

5.5Installationofsheathingboard...................................................................11

5.6Generaloffoamedconcrete.......................................................................12

6Qualityacceptance.................................................................................................13

6.1General........................................................................................................13

6.2Acceptanceofinspectionlot.......................................................................13

6.3Acceptanceofsubprojects.........................................................................15

7Safetyandenvironmentprotection.......................................................................16

ExplanationA：Theconstructingnodediagramofthelightweightinnerpartitionwall

withcast-in-placefoamedconcreteandlightsteelkeel..............................................17

ExplanationB：Theacceptancetableofthelightweightinnerpartitionwallwith

cast-in-placefoamedconcreteandlightsteelkeel......................................................22

IV

Explanationofwordinginthisspecification................................................................24

Listofquotedstandards...............................................................................................25

Addition：Explanationofprovisions...........................................................................26

V

1总则

1.0.1为规范北京市轻钢现浇轻质内隔墙在建筑工程中的技术要求，做到技术先进、安全

适用、节约资源、保证工程质量和安全生产，制定本规程。

1.0.2本规程适用于北京市行政区域内民用与一般工业建筑中轻钢现浇轻质内隔墙的设

计、施工及验收。

1.0.3轻钢现浇轻质内隔墙的设计、施工及验收，除应符合本规程规定外，尚应符合国家

和北京市现行有关标准的规定。

1

2术语

2.0.1轻钢现浇轻质内隔墙lightweightinnerpartitionwallwithcast-in-placefoamed

concreteandlightsteelkeel

由轻钢复合龙骨和墙体面板等构成墙体骨架，内部现场浇筑泡沫混凝土形成的分隔室

内空间的非承重墙体。

2.0.2轻钢复合龙骨light-gaugesteelcompositekeel

将薄壁热镀锌板采用冷弯工艺加工成U型，在凹槽内注入泡沫混凝土，用于墙体骨架

的新型复合构件。

2.0.3轻钢复合龙骨固定件built-infittingoflight-gaugesteelcompositekeel

将薄壁热镀锌板冲孔，冷弯工艺加工成L型，用于轻钢复合龙骨与建筑主体结构和横

向轻钢复合龙骨之间连接的固定件。

2.0.4轻钢复合龙骨连接件connectingpieceoflight-gaugesteelcompositekeel

将薄壁镀锌板裁切成条状，并预先钻孔，用于轻钢复合龙骨之间连接的受力构件。

2.0.5墙体面板wallpanel

用于轻钢现浇轻质内隔墙的护面板，包括纤维增强硅酸钙板、纤维水泥板和耐水纤维

石膏板等。

2.0.6纤维增强硅酸钙板fiberreinforcedcalciumsilicateboard

由硅质材料、钙质材料和纤维材料等材料组成，经成型和高压蒸汽养护等生产工艺制

成的板材。

2.0.7纤维水泥板fibercementboard

由硅酸盐水泥、矿物填料和纤维材料等材料组成，经成型和高压蒸汽养护等生产工艺

制成的板材。

2.0.8耐水纤维石膏板water-tolerantfibergypsumboard

由半水石膏、防水剂和纤维材料等材料组成，经成型和养护等生产工艺制成的无纸面

石膏板。

2.0.9泡沫混凝土foamedconcrete

用物理方法将泡沫剂水溶液制备成泡沫，再将泡沫加入到由干混砂浆和水制成的料浆

中，经混合搅拌、浇筑成型、养护而成的轻质微孔混凝土。

2

3材料

3.1一般规定

3.1.1轻钢现浇轻质内隔墙的原材料应符合设计要求及国家现行标准的规定，并优先宜采

用节能、利废、环保的原材料，不得使用国家和北京市明令淘汰或禁止使用的材料。

3.1.2轻钢现浇轻质内隔墙用材料应符合现行国家标准《墙体材料应用统一技术规范》GB

50574的规定，并应具有产品质量合格证明和产品检验报告。

3.2轻钢复合龙骨

3.2.1轻钢复合龙骨用热镀锌钢板的各项性能应符合现行国家标准《连续热镀锌钢板及钢

带》GB/T2518的规定。热镀锌钢板的外观质量、厚度以及表面防锈性能等技术要求应符

合表3.2.1的规定。

表3.2.1热镀锌钢板技术要求

序号项目技术要求

1外观质量无锈蚀

2钢板厚度（mm）≥0.6

3双面镀锌层厚度（μm）≥14

3.2.2轻钢复合龙骨用热镀锌钢板的镀锌层质量应采用现行国家标准《钢产品镀锌层质量

试验方法》GB/T1839进行检测。

3.2.3轻钢复合龙骨的横截面宽度不应小于75mm，横截面高度不应小于35mm，长度不

宜大于4000mm。

3.2.4轻钢复合龙骨的尺寸及允许偏差应符合表3.2.4的规定。

表3.2.4轻钢复合龙骨尺寸及允许偏差

序号项目尺寸尺寸允许偏差

1长度（mm）≤8000±5

2横截面宽度（mm）≥75±0.5

3

序号项目尺寸尺寸允许偏差

3横截面高度（mm）≥35±0.5

4直线度，拉通线检查（mm/m）—≤3

3.2.5轻钢龙骨的性能指标应符合现行国家标准《建筑用轻钢龙骨》GB/T11981的规定。

3.3泡沫混凝土

3.3.1泡沫混凝土性能应符合现行国家标准《泡沫混凝土》JG/T266的规定，并符合表3.3.1

的规定。

表3.3.1泡沫混凝土物
