DB41/T 1353-2016 普通干线公路隧道预防性养护技术规范

ICS93.080.01

R18

DB41

河南省地方标准

DB41/T1353—2016

普通干线公路隧道预防性养护技术规范

2016-12-29发布2017-03-29实施

河南省质量技术监督局发布

DB41/T1353—2016

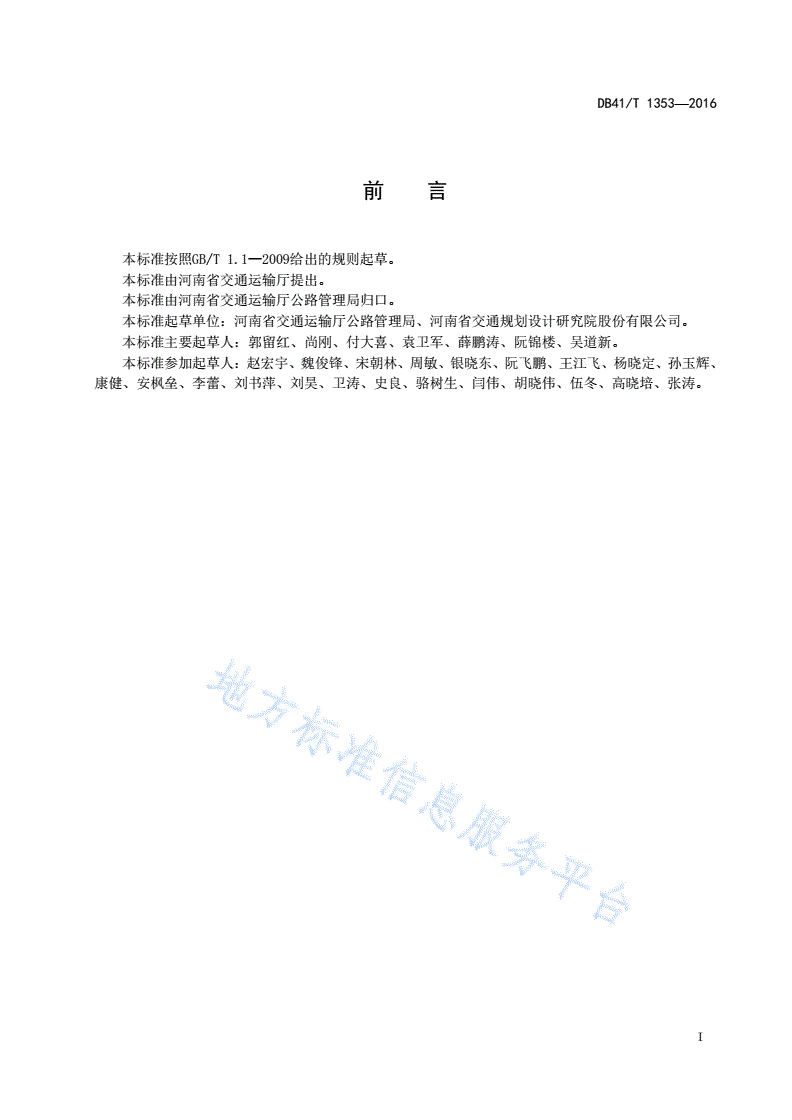

前言

本标准按照GB/T1.1—2009给出的规则起草。

本标准由河南省交通运输厅提出。

本标准由河南省交通运输厅公路管理局归口。

本标准起草单位：河南省交通运输厅公路管理局、河南省交通规划设计研究院股份有限公司。

本标准主要起草人：郭留红、尚刚、付大喜、袁卫军、薛鹏涛、阮锦楼、吴道新。

本标准参加起草人：赵宏宇、魏俊锋、宋朝林、周敏、银晓东、阮飞鹏、王江飞、杨晓定、孙玉辉、

康健、安枫垒、李蕾、刘书萍、刘昊、卫涛、史良、骆树生、闫伟、胡晓伟、伍冬、高晓培、张涛。

I

DB41/T1353-2016

普通干线公路隧道预防性养护技术规范

1范围

本标准规定了普通干线公路隧道土建结构预防性养护的术语和定义、检查、时机、设计、实施和安

全管理。

本标准适用于钻爆法普通干线公路隧道预防性养护，农村公路隧道预防性养护可参照执行。

本标准不适用于无衬砌公路隧道。

2规范性引用文件

下列文件中对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

JTGH12-2015公路隧道养护技术规范

JTGD70公路隧道设计规范

3术语和定义

下列术语和定义仅适用本文件。

3.1

隧道预防性养护

针对隧道的早期缺损、显著病害或其他异常情况，在适当的时机，采取主动、有计划的养护措施。

3.2

预防性养护检查

为了进一步查清隧道的早期缺损、显著病害或其他异常情况，并根据经常检查、定期检查的检查结

果，分析病害发展趋势，在此基础上进行补充检查。

4检查

4.1每次检查应采用相同的检测方法和设备，宜优先采用车载扫描或摄像类设备。

4.2预防性养护检查应搜集历次检查结果，参照表1选用检查项目。检查项目及方法见表1。

4.3每次检查后，应填写土建结构检查记录表（见附录A），并应绘制隧道病害展布图（见附录B）。

隧道病害展布图应包含病害性质、范围、程度等。

4.4技术状况评定分类和各分项技术状况评定标准按JTGH12的规定进行。

表1预防性养护检查项目及方法

项目内容方法

边仰坡裂缝位置、宽度、长度、开展范围、程度等；截、

洞口、洞门人工调查、宽度测定尺（≥1mm）

排水沟破损、淤塞等；洞门变形、裂缝、渗水等

衬砌裂裂缝调查裂缝的位置、宽度、长度、开展范围或程度等人工调查、宽度观测仪（≥0.1mm）、

缝裂缝检测裂缝的发展变化趋势及其速度；裂缝的方向和深度等地质雷达等

DB41/T1353—2016

表1预防性养护检查项目及方法（续）

项目内容方法

渗漏水调查渗漏水的位置、水量、浑浊、冻结等人工调查

衬砌渗

渗漏水检测水温、pH值温度计、pH试纸

漏水

防排水系统原有防排水系统堵塞、破坏等情况人工调查

回弹法（≥0.1MPa）、超声波仪、

强度强度简易测定

地质雷达等

衬砌材

表面病害起层、剥落、蜂窝、麻面、孔洞、露筋等人工调查

质

混凝土碳化

混凝土的碳化深度碳化深度测定仪（≥0.5mm）

深度

人工调查、摩擦系数测定仪、地质

路面及仰拱渗水、开裂、路面隆起

雷达、钻孔等

检修道及排水设施盖板、排水设施有效性、完整性人工调查

标志、标线、轮廓标缺失、破损、脏污人工调查

5时机

5.1当技术状况评定类别为2类、3类或重要结构分项评定状况值为2时，为预防性养护的最佳时机。

重要结构包含洞口、洞门、衬砌、路面及仰拱。

5.2预防性养护时机判断流程见图1。

经常检查、定期检查

分析病害发展趋势
