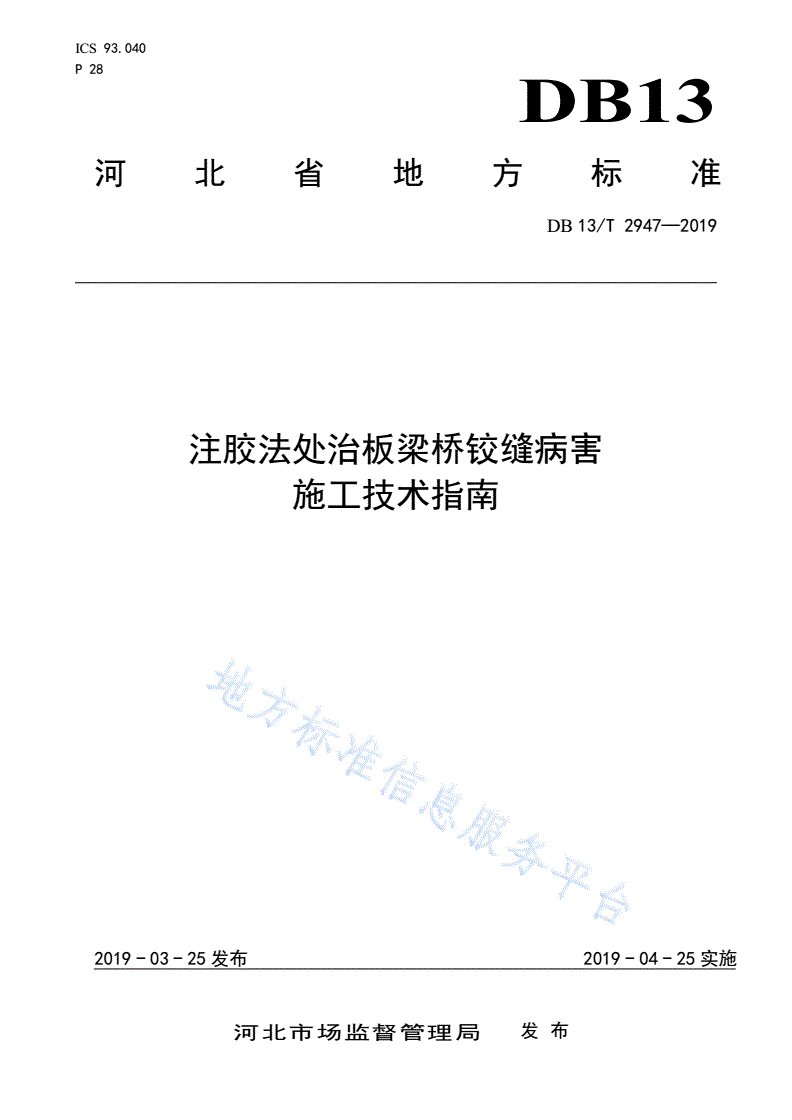

ICS93.040
P28
DB13
河北省地方标准
DB13/T2947—2019
注胶法处治板梁桥铰缝病害
施工技术指南
2019-03-25发布2019-04-25实施
河北市场监督管理局发布
DB13/T2947—2019

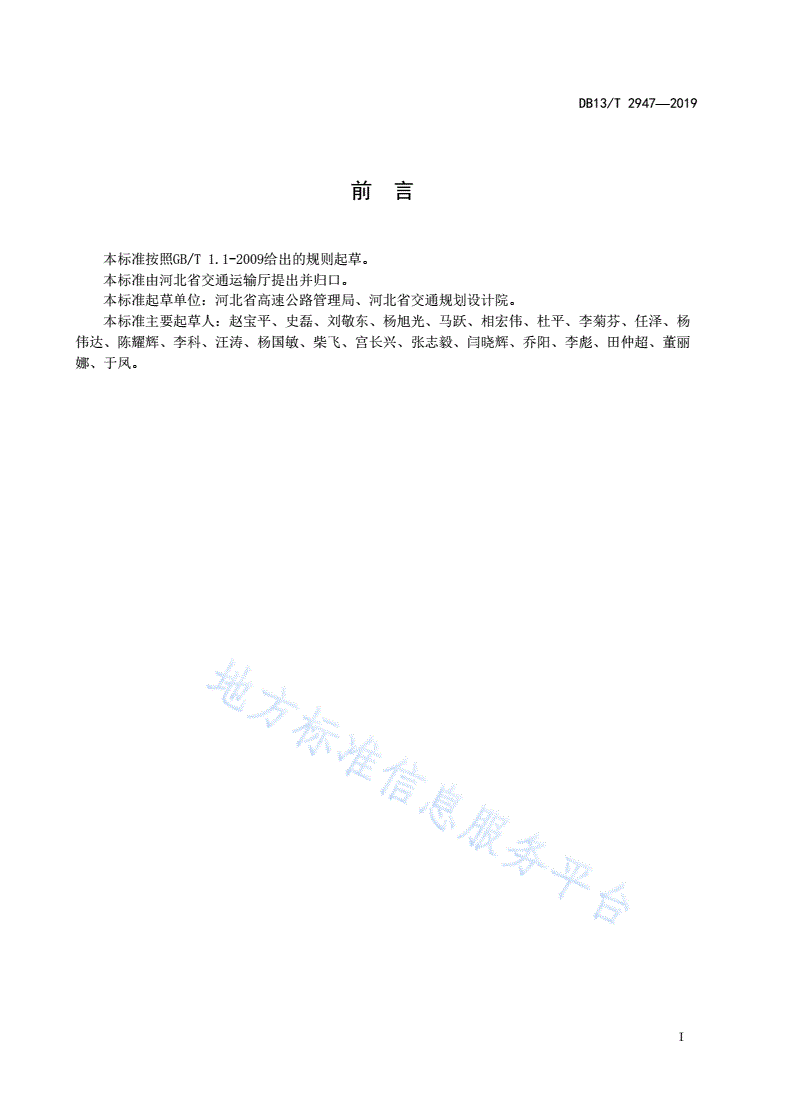

前言
本标准按照GB/T1.1-2009给出的规则起草。
本标准由河北省交通运输厅提出并归口。
本标准起草单位:河北省高速公路管理局、河北省交通规划设计院。
本标准主要起草人:赵宝平、史磊、刘敬东、杨旭光、马跃、相宏伟、杜平、李菊芬、任泽、杨
伟达、陈耀辉、李科、汪涛、杨国敏、柴飞、宫长兴、张志毅、闫晓辉、乔阳、李彪、田仲超、董丽
娜、于凤。
I
DB13/T2947—2019
注胶法处治板梁桥铰缝病害施工技术指南
1范围
本标准规定了注胶法处治板梁桥铰缝病害施工技术的术语和定义、总则、材料、施工要求、质量
检验与验收。
本标准适用于公路工程注胶法处治板梁桥铰缝病害的施工、质量检验与验收。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文
件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T700-2006碳素结构钢
GB/T709-2006热轧钢板和钢带的尺寸、外形、重量及允许偏差
GB/T1591-2008低合金高强度结构钢
GB/T2567-2008树脂浇铸体性能试验方法
GB/T6329-1996胶粘剂对接接头拉伸强度的测定
GB/T7123.1-2015多组分胶粘剂可操作时间的测定
GB/T7124-2008胶粘剂拉伸剪切强度的测定(刚性材料对刚性材料)
GB50205钢结构工程施工质量验收规范
GB50367混凝土结构加固设计规范
GB50550-2010建筑结构加固工程施工质量验收规范
JTGF80/1-2017公路工程质量检验评定标准第一册土建工程
JTGH30公路养护安全作业规程
JTG/TJ22公路桥梁加固设计规范
JTG/TJ23公路桥梁加固施工技术规范
3术语和定义
下列术语和定义适用于本文件。
3.1
注胶法pressureslipcastingmethodzgents
通过一定的压力将胶液压入混凝土空隙或裂缝中的方法。
3.2
压力灌注型结构胶structuraladhesiveforpressureinjectiongrouting
适用于压力注胶法施工的结构胶黏剂(用于承重结构构件胶接的,能长期承受设计应力和环境作
用的,具有较好流动性)。
1
DB13/T2947—2019
3.3
封缝材料sealedmaterial
用以封闭空隙的材料,确保压力注胶时结构胶黏剂不溢出。
3.4
注胶管injectionhose
用于压力注胶时,胶液注入的PVC管,带有开关阀。通常采用Ф10mm~20mm。
3.5
溢流管overflowpipe
用于压力注胶时,胶液溢出时的PVC管,带有开关阀。通常采用Ф10mm~20mm。
3.6
粘贴钢板加固法structurememberstrengtheningwithbondedsteelplate
表面粘贴钢板加固技术的一种施工方法。该法先将钢板固定于构件表面,采用封缝材料将钢板周
边封闭,然后通过施加压力将结构胶黏剂注入钢板与构件间预留的空隙中。
3.7
粘贴碳纤维加固法structurememberstrengtheningwithFRP
采用结构胶黏剂粘贴纤维复合材料以提高构件承载力的方法。
4总则
采用压力注胶法处治板梁桥铰缝病害的施工,应做好施工前的准备工作及技术交底,编制实施性
施工组织设计,制定施工工艺细则,并遵照本标准的规定进行施工、质量检验和验收。
5材料
5.1压力灌注型结构胶
5.1.1压力灌注型结构胶宜按工程用量一次进场到位。
5.1.2压力灌注型结构胶进场时,施工单位应会同监理单位对其品种、级别、包装、中文标志、产品
合格证、出厂日期、出厂检验报告等进行检查,应对其胶体性能、粘结能力、耐湿热老化性能,不挥
发物含量、毒性等安全性能进行见证取样复验;对地震区桥梁加固用的压力灌注型结构胶,尚应进行
抗冲击剥离能力的见证取样复验。复验结果应符合JTG/TJ22的要求。
检查数量:按进场批次,每批次见证取样3份,每份每组分称取500g,并按相同组分予以混匀后
送独立检验机构复检。检验时,每一项目每批次的样品制作一组试件。
检查方法:在确认产品包装及中文标志完整的前提下,检查产品合格证、出厂日期、出厂检验合
格报告和进场见证复检报告。
5.1.3压力灌注型结构胶胶体性能检验采用的测定方法应符合GB/T2567—2008的规定。
2
DB13/T2947—2019
5.1.4压力灌注型结构胶粘结能力检验采用的测定方法应符合GB/T6329—1996、GB/T7124—2008、
GB50550—2010附录E、附录F的规定。
5.1.5压力灌注型结构胶耐湿热老化性能检验采用的测定方法应符合:
a)对进场前未做过该项性能验证性试验的产品,应符合GB50550-2010附录H的规定;
b)对进场前已做过该项性能验证性试验的产品进行快速检测与评定,应符合GB50550-2010附
录J的规定。
5.1.6压力灌注型结构胶不挥发物含量检验采用的测定方法应符合GB50550-2010附录G的规定;
5.1.7压力灌注型结构胶的性能指标应符合JTG/TJ22中A级胶的规定,其主要工艺性能指标应符合
表1的规定。
表1压力灌注型结构胶的工艺性能要求
在各试验温度下测定的可操作时间(min)
混合后初粘度(mPa·s)
10℃23℃30℃
100~100040~210≥40≥30
注:表中的指标,除已注明外,均是在(23±0.5)℃试验温度条件下测定。
检查数量:同本标准5.1.2条。
检查方法:检查产品出厂检验合格报告和进场见证复验报告。
5.1.8压力灌注型结构胶的工艺性能检验采用的测定方法应符合下列规定:
a)混合后初粘度检验采用的测定方法应符合GB50550-2010中附录K的规定。
b)在各试验温度下测定的可操作时间(min)检验采用的测定方法应符合GB/T7123.1-2015的
规定。
5.2封缝材料
封缝材料的性能指标应符合GB50367第4.4节的规定。
5.3钢板
5.3.1钢板厚度宜控制在5mm~10mm之间,其品种、规格和性能等应符合设计要求和GB/T700、
GB/T709、GB/T1591以及有关产品标准的规定,严禁使用再生钢材或严重锈蚀的钢材。
5.3.2钢板进场时,应按GB50205的规定见证取样复验,其质量应符合现行国家产品标准和设计要
求。
检查数量:每批次抽取一组试样进行复验,组内试件数量按所执行试验方法标准确定。
检查方法:检查产品合格证、中文标志、出厂检验报告和进场复验报告。
5.3.3钢板外观质量、尺寸偏差、及其检查数量和检查方法应符合GB50205的规定。
5.4粘贴钢
