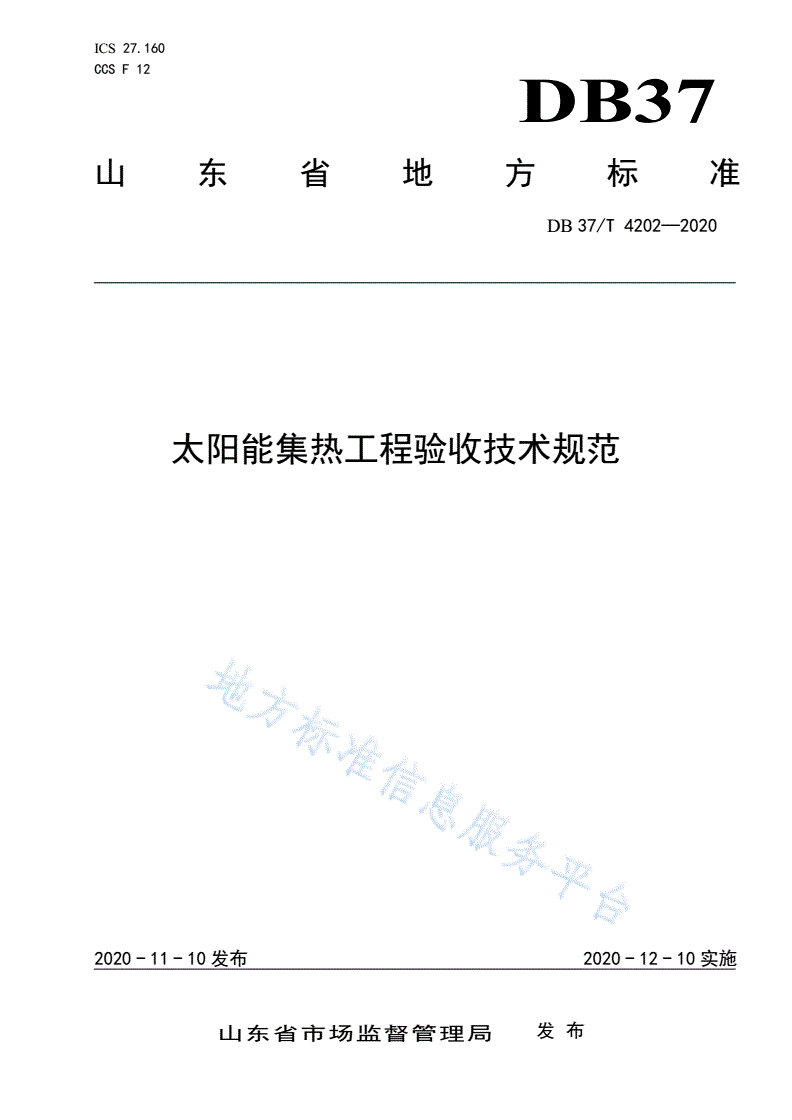

DB37/T 4202-2020 太阳能集热工程验收技术规范

ICS27.160

CCSF12

DB37

山东省地方标准

DB37/T4202—2020

太阳能集热工程验收技术规范

2020-11-10发布2020-12-10实施

山东省市场监督管理局发布

DB37/T4202—2020

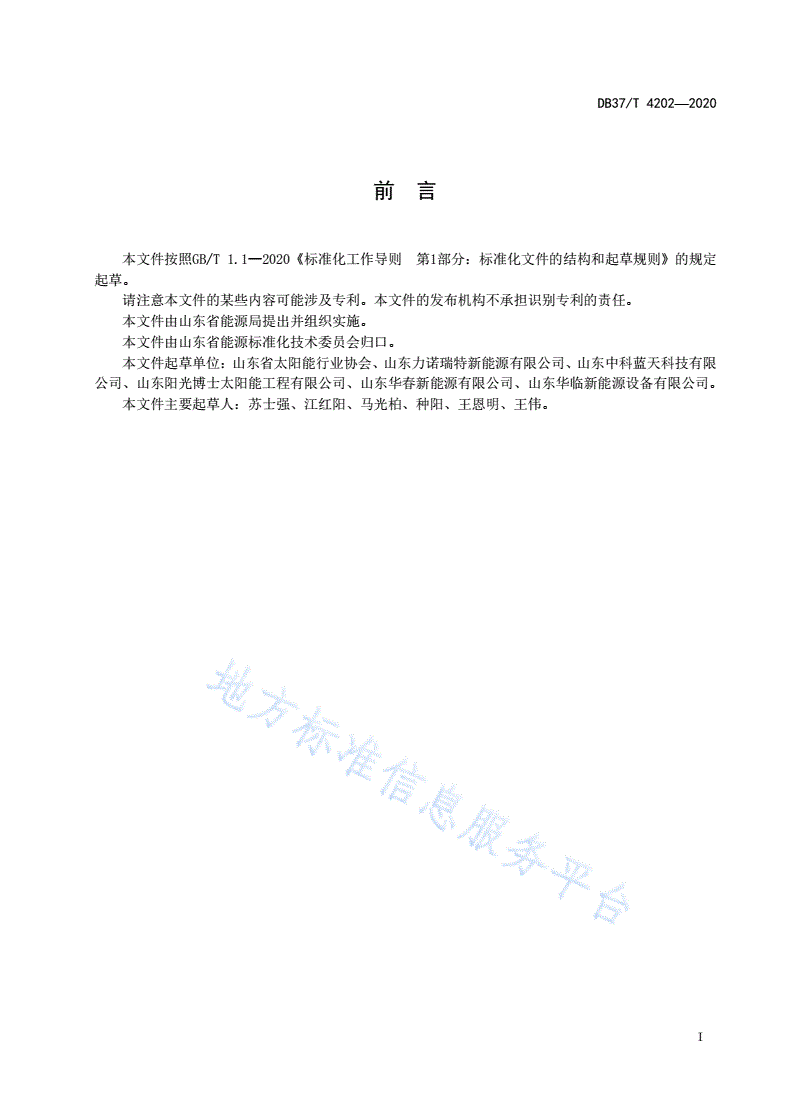

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

本文件由山东省能源局提出并组织实施。

本文件由山东省能源标准化技术委员会归口。

本文件起草单位：山东省太阳能行业协会、山东力诺瑞特新能源有限公司、山东中科蓝天科技有限

公司、山东阳光博士太阳能工程有限公司、山东华春新能源有限公司、山东华临新能源设备有限公司。

本文件主要起草人：苏士强、江红阳、马光柏、种阳、王恩明、王伟。

I

DB37/T4202—2020

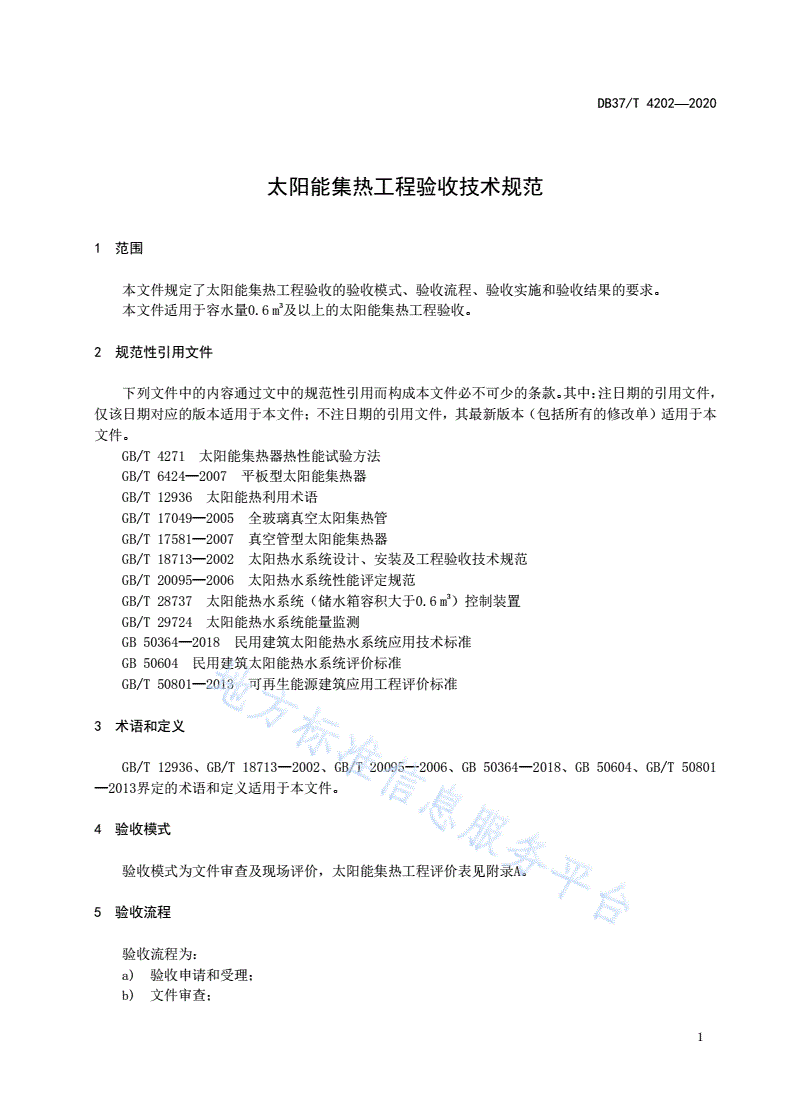

太阳能集热工程验收技术规范

1范围

本文件规定了太阳能集热工程验收的验收模式、验收流程、验收实施和验收结果的要求。

本文件适用于容水量0.6m3及以上的太阳能集热工程验收。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中：注日期的引用文件，

仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB/T4271太阳能集热器热性能试验方法

GB/T6424—2007平板型太阳能集热器

GB/T12936太阳能热利用术语

GB/T17049—2005全玻璃真空太阳集热管

GB/T17581—2007真空管型太阳能集热器

GB/T18713—2002太阳热水系统设计、安装及工程验收技术规范

GB/T20095—2006太阳热水系统性能评定规范

GB/T28737太阳能热水系统（储水箱容积大于0.6m3）控制装置

GB/T29724太阳能热水系统能量监测

GB50364—2018民用建筑太阳能热水系统应用技术标准

GB50604民用建筑太阳能热水系统评价标准

GB/T50801—2013可再生能源建筑应用工程评价标准

3术语和定义

GB/T12936、GB/T18713—2002、GB/T20095—2006、GB50364—2018、GB50604、GB/T50801

—2013界定的术语和定义适用于本文件。

4验收模式

验收模式为文件审查及现场评价，太阳能集热工程评价表见附录A。

5验收流程

验收流程为：

a)验收申请和受理；

b)文件审查；

1

DB37/T4202—2020

c)现场评价；

d)验收结果评价。

6验收实施

6.1验收的要求

6.1.1申请验收的基本要求

申请验收的基本要求为：

a)申请验收的企业应达到工程验收条件；

b)申请验收的太阳能集热工程所用的集热器、水箱、水泵、控制装置等关键部件应具备合格检测

报告或相关合格证明文件；

c)申请验收的太阳能集热工程所用的主要零部件应符合相应国家标准的规定；

d)申请验收的太阳能集热工程宜具备数据采集功能，数据采集应符合GB/T29724的规定。

6.1.2需提交的验收文件

6.1.2.1工程项目概况包括：

a)太阳能集热工程用关键零部件及主要原材料登记表（见表B.1）；

b)太阳能集热工程用关键部件检测报告或合格证明；

c)太阳能集热工程设计人员和施工单位资质证书登记表（见表B.2）；

d)施工单位的主要生产和检测仪器设备登记表（包括设备名称、规格、数量、使用场所、完好状

态、制造单位或供应商等）；

e)施工单位质量保证体系文件。

6.1.2.2工程技术文件包括：

a)该太阳能集热工程承建企业与业主签订的合同文本的技术部分（原件或复印件）；

b)该太阳能集热工程设计文件（原件或复印件）；

c)该太阳能集热工程施工文件（原件或复印件）。

6.1.2.3工程验收文件及节能评估报告，集热工程节能量评估应符合附录C的规定。

6.1.2.4关键部件一致性承诺书（见附录D）。

6.1.2.5售后服务承诺书（见附录E）。

6.2文件审查

6.2.1系统相关技术文件

对施工单位提交的验收文件等进行符合性评审，并对施工单位的质量保证体系文件进行审核。

6.2.2工程的设计和安装

工程的设计和安装提供的材料应符合GB/T18713—2002和GB/T20095—2006的相关规定。太阳能热

水系统控制装置符合GB/T28737的规定。

6.3现场勘察

现场勘察的太阳能集热工程用户基本情况和太阳能集热工程基本概况可按表B.3和表B.4填写。

6.4验收评价

2

DB37/T4202—2020

6.4.1太阳能集热工程应符合下列规定：

a)系统设计(主要城市经纬度表推荐见GB50364—2018中附录A)应符合GB/T18713—2002中第

5章的规定；

b)施工安装应符合GB/T18713—2002中第7章的规定；

c)安全性能应符合GB/T20095—2006中第6章的规定；

d)集热效率应符合GB/T50801—2013中4.1.1的规定；

e)系统日有用得热量应符合GB/T20095—2006中6.2的规定；

f)系统升温性能应符合GB/T20095—2006中6.2的规定；

g)贮热水箱保温性能应符合GB/T20095—2006中6.2的规定；

h)太阳能集热器热性能应符合GB/T17581—2007中6.2.11或GB/T6424—2007中6.1.11的规

定；

i)全玻璃真空太阳集热管闷晒太阳辐照量应符合GB/T17049—2005中5.3的规定。

6.4.2太阳能集热工程的试验及评价方法应符合下列规定：

a)系统设计、工程安全性能、耐久性能主要采用形式检查打分评价的形式进行，太阳能集热工程

评价表见附录A；

b)集热系统效率试验方法应符合GB/T50801—2013中4.2的规定；

c)集热系统日有用得热量、升温性能、贮热水箱保温性能试验方法应符合GB/T20095—2006中

8.1的规定；

d)系统节能量评估应符合附录C的规定；

e)太阳能集热器热性能试验方法应符合GB/T4271的规定；

f)全玻璃真空太阳集热管闷晒太阳辐照量试验方法应符合GB/T17049—2005中6.3的规定。

7验收结果

验收结果应包括

a)验收结果汇总表（见附录A）；

b)验收结论。

3

DB37/T4202—2020

AA

附录A

（资料性）

太阳能集热工程评价表

表A.1工程安全性能评价指标（100分）

评价项目分项及子项

定性定量指标分值

及分值分值序号

控系统中使用的太阳能集热器符合相关国家标准规定的安全性能技术要求（包括

制A01耐压、刚度、强度、闷晒、空晒、内、外热冲击、淋雨、耐冻和耐撞击），有合—

项格检测报告

A02系统中使用的太阳能集热器和支架有足够的抗雪荷载能力12

设备

安全A03系统中使用的太阳能集热器和支架有足够的抗冰雹能力12

一

（60）A04在太阳能集热器中使用的传感器能承受集热器最高空晒温度12

般

项A05太阳能集热工程中设置在室外的水箱有足够的抗风能力12

在严寒地区安装的太阳能集热工程中使用的部件在当地极端低温条件下有足够

A0612

的耐冻能力

A07系统能承受系统设计所规定的工作压力，并通过水压试验—

A08在环境温度可能低于5℃地区使用的系统采用有效的防冻措施—

控

A09系统设置了防过热保护措施—

制

系统通过安全阀等部件排放一定量热水或蒸汽进行过热保护时，不会对人员造

项A10—

成危险

A11系统中的内置加热系统带有保证使用安全的装置—

运行

采用排空或排回防冻措施的系统，其系统管路的设计安装坡度能保证集热系统

安全A126

（22）的水完全排空或排回室内贮水箱

使用防冻液进行防冻的系统，防冻液的凝固点低于系统使用期内的最低环境温

A134

一度

般使用防冻液进行防冻的太阳能集热工程，防冻液能耐受太阳能集热器的最高闷

A146

项晒温度，不因高温影响而变质

A15提供给用户的使用说明书中有提示用户防止烫伤的说明3

A16用于系统排水的自动温控装置具有防冻功能3

A17太阳能集热工程安装在室外的部分有可靠的抗风措施—

安装在建筑上或直接构成围护结构的太阳能集热器有防止热水渗漏的安全保障

A18—

控设施

制

在安装太阳能集热器的建筑部位设置有防止太阳能集热器损坏后部件坠落伤人

项A19—

安全的安全防护设施

防护A20支承系统的钢结构支架与建筑物接地系统可靠连接—

措施太阳能集热工程安装在室外的部分的防风措施具有抵御当地历史最大的风力荷

A216

（18）载的能力

一

建筑设计预留了可以保护系统安装、维修人员在进行作业时，能够安全操作的

般A226

装置和设施

项

太阳能集热工程在建筑物的防雷系统保护之下，本工程的所有外露部件都使用

A236

电气连接与建筑避雷系统相连。

4

DB37/T4202—2020

表A.2工程耐久性能评价指标（100分）

评价项目分项子项

定性定量指标分值

及分值及分值序号

B01既有建筑上的系统安装不损坏原建筑物的结构—

控

制B02系统安装具有建筑物承受各种荷载的能力—

项

B03系统安装不破坏屋面防水层和建筑物附属设施—

与主体结

构施工集热器支架安装位置准确，与主体结构Ⅱ好12

（42）B04

一固定牢靠、支架基座做防水处理Ⅰ较好9

般

预埋件与基座之间用细石混凝土填捣

项Ⅱ好12

B05密实，并采取热桥隔断措施，钢基座及

预埋件涂防腐涂料，妥善保护Ⅰ较好9

B06集热器产品性能应符合现行国家标准—

控B07集热器与其支架牢靠固定，不会脱落—

主要设备

制贮水箱安装位置能满足建筑物上所处部位的承载要求，贮水箱与其底座

安装B08—

项牢靠固定，不会移位

B09贮水箱内胆应有防止雷击的措施，并做好接地处理—

控B10直接加热的电热管安装符合国家现行有关标准的要求—

制

项B11电缆线路施工及其他电气设施安装符合国家现行有关标准的规定—

控B12所有电气设备及与电气设备相连接的金属部件都做接地处理—

制

项B13支架及其材料应符合设计要求，焊接应符合国家现行有关标准的规定—

Ⅱ很好12

辅助设备B14系统管路安装、保温符合现行国家标准

安装Ⅰ较好9

（58）B15承压管路做水压试验；非承压管路做灌水试验6

一

水泵安装符合国家标准，有检修空间，Ⅱ好12

般

B16接地保护，室外水泵有防雨措施及防冻
