DB37/T 4196-2020 电梯安全公共信息服务平台数据交换技术规范

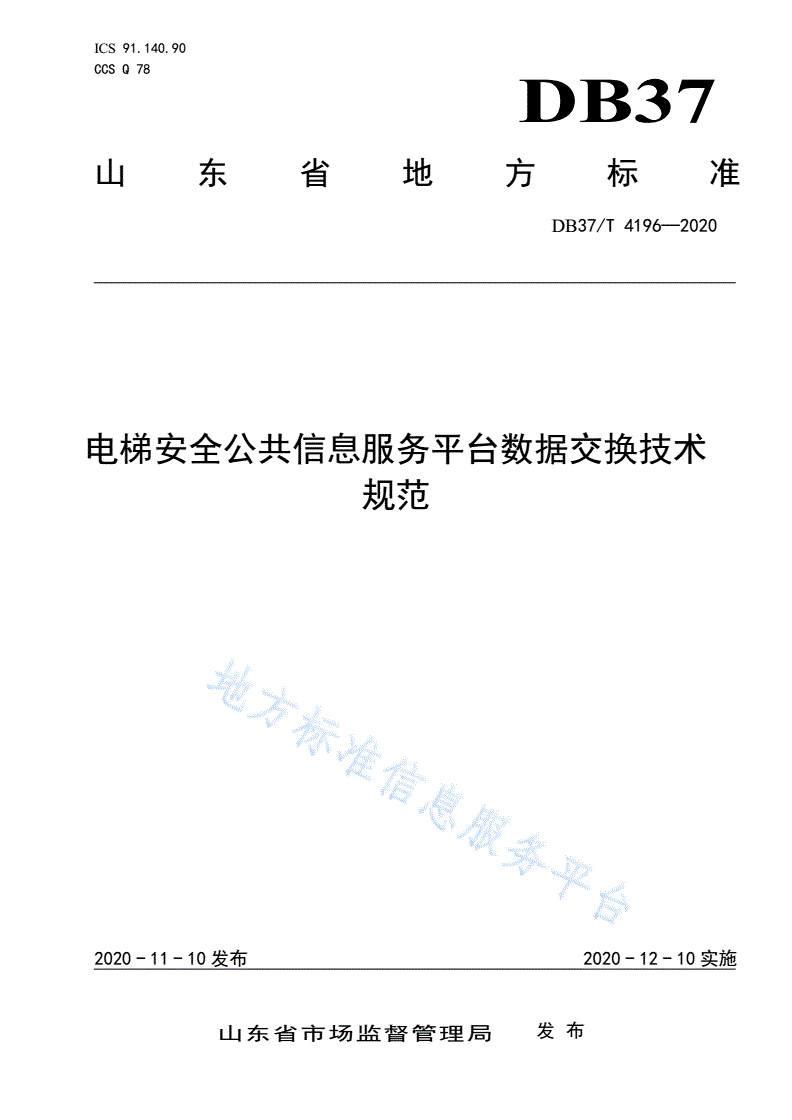

ICS91.140.90

CCSQ78

DB37

山东省地方标准

DB37/T4196—2020

电梯安全公共信息服务平台数据交换技术

规范

2020-11-10发布2020-12-10实施

山东省市场监督管理局发布

DB37/T4196—2020

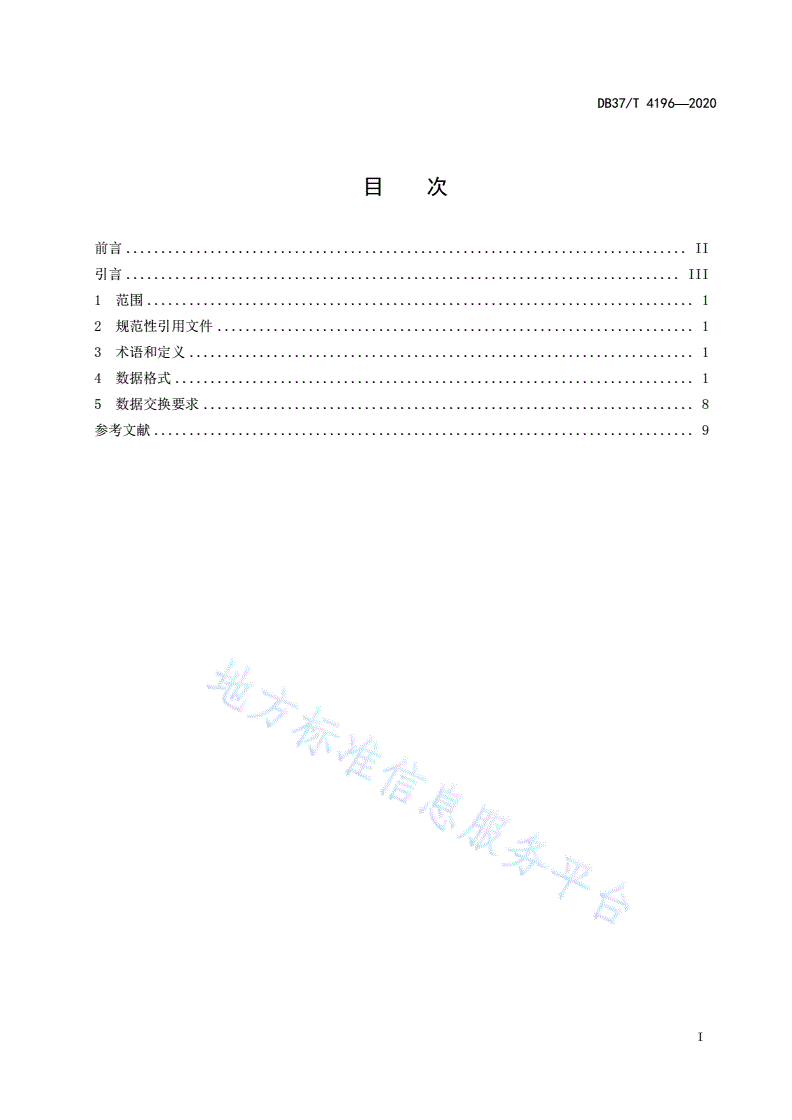

目次

前言................................................................................II

引言...............................................................................III

1范围..............................................................................1

2规范性引用文件....................................................................1

3术语和定义........................................................................1

4数据格式..........................................................................1

5数据交换要求......................................................................8

参考文献.............................................................................9

I

DB37/T4196—2020

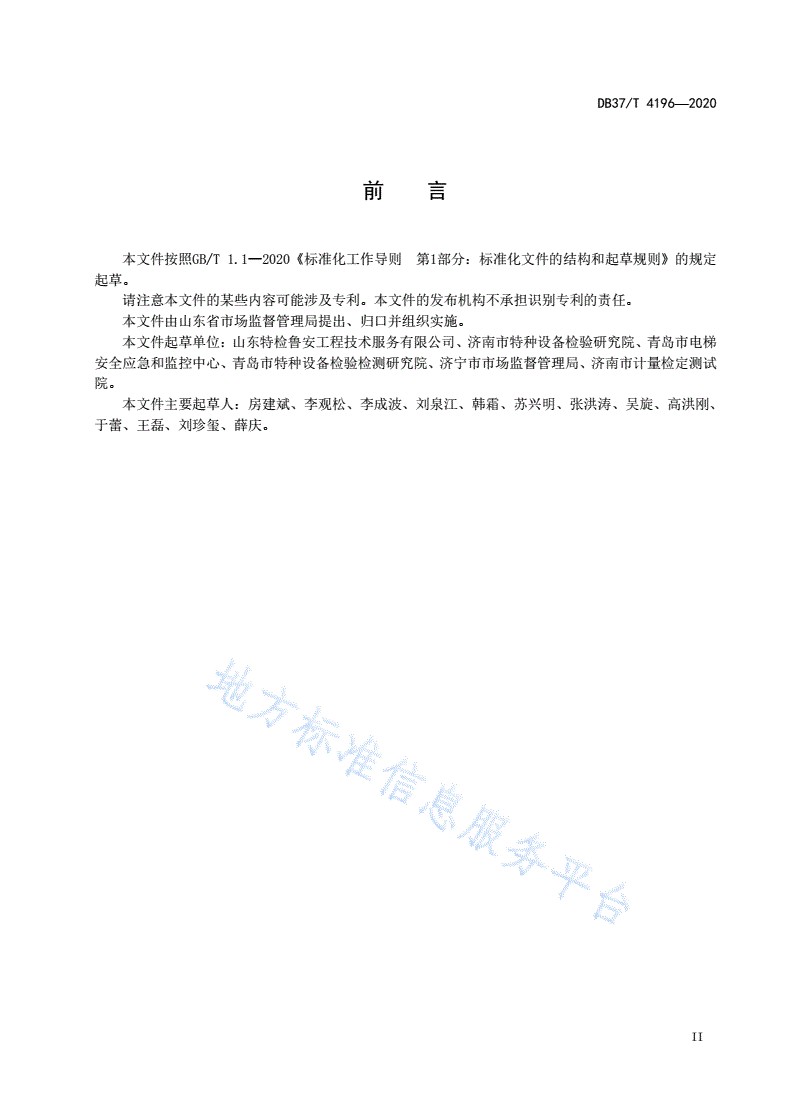

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

本文件由山东省市场监督管理局提出、归口并组织实施。

本文件起草单位：山东特检鲁安工程技术服务有限公司、济南市特种设备检验研究院、青岛市电梯

安全应急和监控中心、青岛市特种设备检验检测研究院、济宁市市场监督管理局、济南市计量检定测试

院。

本文件主要起草人：房建斌、李观松、李成波、刘泉江、韩霜、苏兴明、张洪涛、吴旋、高洪刚、

于蕾、王磊、刘珍玺、薛庆。

II

DB37/T4196—2020

引言

根据《山东省人民政府办公厅关于加强电梯质量安全工作的通知》（鲁政办发〔2018〕27号）、《关

于全面推进电梯责任保险和推动开展电梯“保险+服务”新模式应用工作的通知》（鲁市监特设字〔2019〕

282号）等文件要求，由市场监管部门建立完善山东省电梯安全公共信息服务平台，汇总统计电梯制造、

安装、使用、维保、许可、监督检查、检验检测、应急处置、故障监测、保险等数据信息，完善电梯全

生命周期质量安全追溯体系。本标准旨在落实以上政策文件精神，服务平台数据互通共享。

III

DB37/T4196—2020

电梯安全公共信息服务平台数据交换技术规范

1范围

本文件规定了用于支撑电梯质量安全追溯体系的电梯安全公共信息服务平台的数据格式和数据交

换要求。

本文件适用于山东省电梯安全公共信息服务平台的设计、研发和建设。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中：注日期的引用文件，

仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB/T2260中华人民共和国行政区划代码

GB/T7024电梯、自动扶梯、自动人行道术语

GB/T7408数据元和交换格式信息交换日期和时间表示法

DB37/T3450—2018电梯应急处置服务平台数据归集规则

3术语和定义

GB/T7024界定的术语和定义适用于本文件。

4数据格式

4.1基本数据类型

平台数据交换的数据类型应符合表1的要求。

表1平台数据类型

数据类型类型代码取值方式

字符型C通过单个或多个中文文字、字母、数字和特殊字符等组合表达的值的类型

数值型N通过从“0”到“9”数字形式表达的值的类型

布尔型BTrue为真，False为假

日期型YYYY-MM-DD通过YYYY-MM-DD的形式表达的值的类型，符合GB/T7408

时间型hh:mm:ss通过hh:mm:ss的形式表达的值的类型，符合GB/T7408

YYYY-MM-DD

日期时间型通过YYYY-MM-DDhh:mm:ss的形式表达的值的类型，符合GB/T7408

hh:mm:ss

二进制流BY图象、音频、WC、RM、AVI、MPEG等二进制流文件

4.2数据格式表示

1

DB37/T4196—2020

数据格式使用以下形式表示。

a)数据类型后加一位数字表示定长格式。

示例1：C6表示该指标是一个6位定长的字符，N6表示6位定长的数字型字符。

b)数据类型后加“x..y”表示从最小到最大长度的格式。

示例2：C1..10表示该指标是一个最短1位、最长10位的字符型格式；N..6表示该指标是一个最长6位的数值型

字符。

c)数据类型后加“..ul”表示字符的长度不确定。

示例3：C..ul表示该指标是一个长度不确定的字符，一般多为大量的文本内容。

d)数值型（N）后加“x,y”表示小数位。

示例4：N..17,2是一个最长17位、小数点后两位的一个数值。

e)二进制流（BY）后加具体的媒体格式。

示例5：BY-JPEG表示该指标是一个“JPEG”格式的文件。

4.3数据内容要求

4.3.1数据交换内容包括基本数据和扩展数据，其中基本数据包括电梯基本信息、电梯制造单位信息、

电梯整机或电梯零部件型式试验单位信息、电梯经营单位信息、电梯施工单位信息、电梯使用管理信息、

电梯维护保养信息、电梯检验检测信息、电梯保险信息、电梯监督检查信息、电梯运行状态和故障信息、

电梯应急处置信息等内容。

4.3.2电梯基本信息格式应符合表2的要求。

表2电梯基本信息格式

序号数据元中文名称同义名称数据类型及格式值域计量单位备注

1注册代码设备代码C..20适用于在用电梯

2使用登记证编号C..20适用于新安装电梯

3设备种类C..4《特种设备目录》中的种类代码

4设备类别C..4《特种设备目录》中的类别代码

5设备品种C..4《特种设备目录》中的品种代码

6设备名称产品名称C..30

7设备型号产品型号C..50

8出厂编号产品编号C..50

见《电梯产品追溯编码与标识规则

9电梯整机编码C..20

（试行）》

10型式试验证书编号C..18

11制造日期YYYY-MM-DD

12安装日期YYYY-MM-DD

13大修/改造日期YYYY-MM-DD

2

DB37/T4196—2020

表2电梯基本信息格式（续）

序号数据元中文名称同义名称数据类型及格式值域计量单位备注

适用于自动扶梯与自动人行道之

14额定载重量N..5kg

外的电梯

适用于自动扶梯与自动人行道之

15额定速度N..4,2m/s

外的电梯

适用于自动扶梯与自动人行道之

16乘客人数N..3

外的电梯

适用于自动扶梯与自动人行道之

17层N..3
