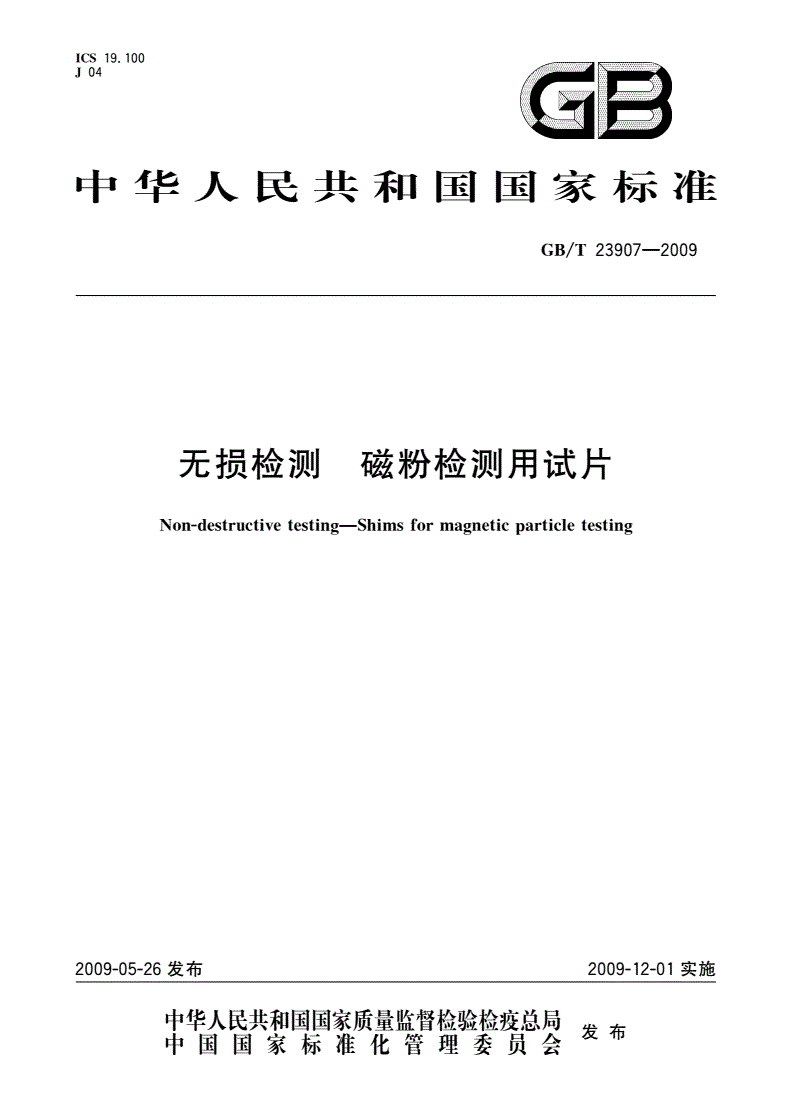

GB/T 23907-2009 无损检测 磁粉检测用试片

ICS19.100

J04

中华人民共和国国家标准

GB/T23907—2009

无损检测磁粉检测用试片

Non-destructivetesting—Shimsformagneticparticletesting

2009-05-26发布2009-12-01实施

发布

GB/T23907—2009

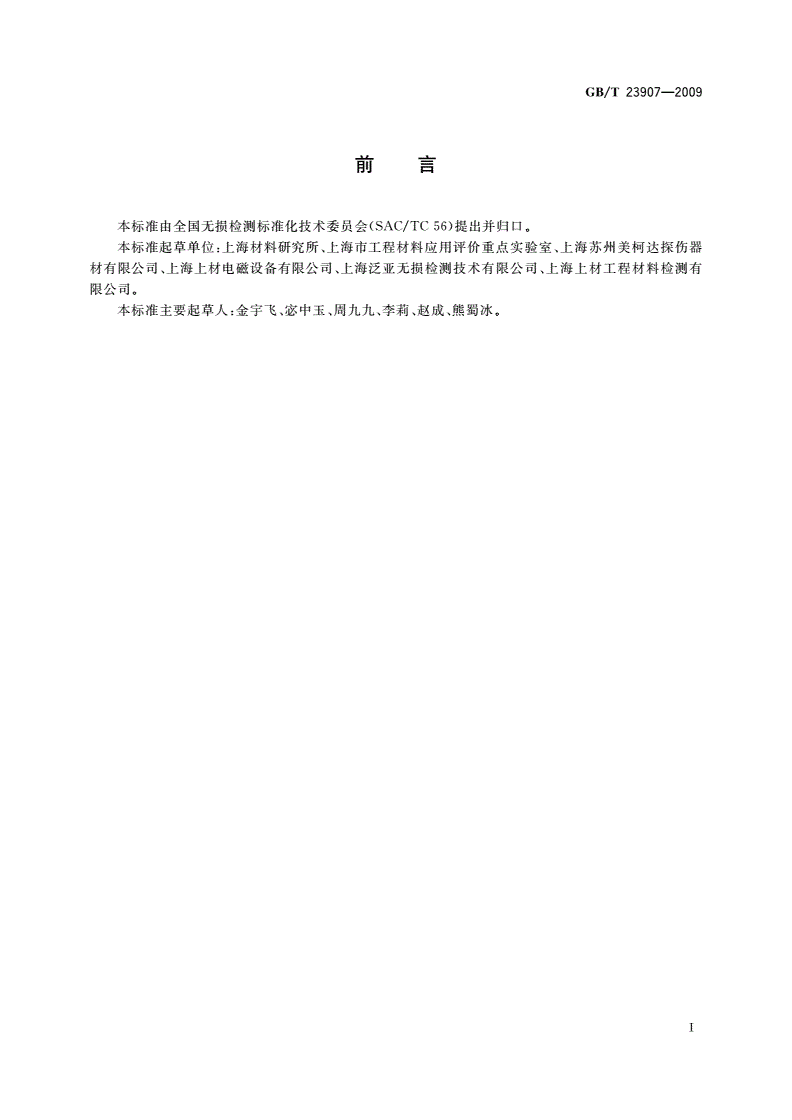

刖

本标准由全国无损检测标准化技术委员会(SAC/TC56)提出并归口。

本标准起草单位：上海材料研究所、上海市工程材料应用评价重点实验室、上海苏州美柯达探伤器

材有限公司、上海上材电磁设备有限公司、上海泛亚无损检测技术有限公司、上海上材工程材料检测有

限公司。

本标准主要起草人:金宇飞、宓中玉、周九九、李莉、赵成、熊蜀冰。

T

GB/T23907—2009

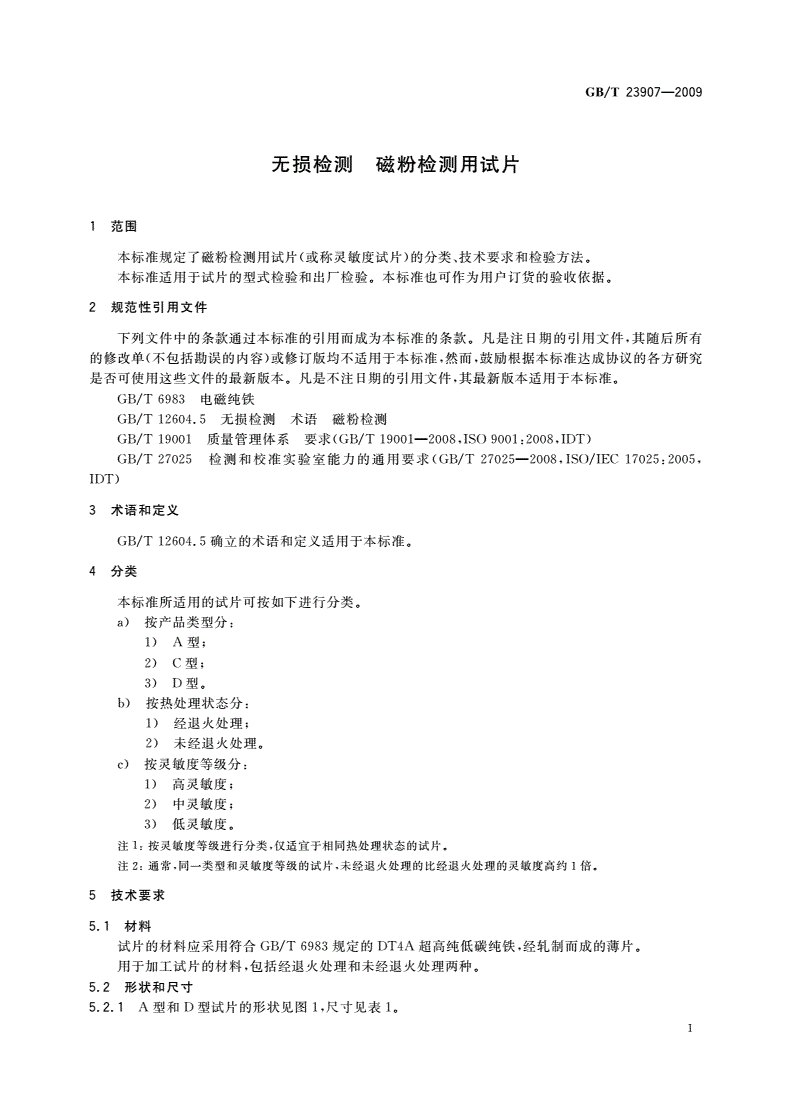

无损检测磁粉检测用试片

1范围

本标准规定了磁粉检测用试片(或称灵敏度试片)的分类、技术要求和检验方法。

本标准适用于试片的型式检验和出厂检验。本标准也可作为用户订货的验收依据。

2规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有

的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究

是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T6983电磁纯铁

GB/T12604.5无损检测术语磁粉检测

GB/T19001质量管理体系要求(GB/T19001—2008,ISO9001：2008,IDT)

GB/T27025检测和校准实验室能力的通用要求(GB/T27025—2008,ISO/IEC17025：2005,

IDT)

3术语和定义

GB/T12604.5确立的术语和定义适用于本标准。

4分类

本标准所适用的试片可按如下进行分类。

a)按产品类型分：

1)A型；

2)C型；

3)D型。

b)按热处理状态分：

1)经退火处理；

2)未经退火处理。

c)按灵敏度等级分：

1)高灵敏度；

2)中灵敏度；

3)低灵敏度。

注1：按灵敏度等级进行分类,仅适宜于相同热处理状态的试片。

注2：通常，同一类型和灵敏度等级的试片，未经退火处理的比经退火处理的灵敏度高约1倍。

5技术要求

5.1材料

试片的材料应采用符合GB/T6983规定的DT4A超高纯低碳纯铁，经轧制而成的薄片。

用于加工试片的材料，包括经退火处理和未经退火处理两种。

5.2形状和尺寸

5.2.1A型和D型试片的形状见图1,尺寸见表1。

1

GB/T23907—2009

Zi试片边长；

h——圆形人工槽直径；

厶一-十字人工槽长度。

1——圆形人工槽；

2——十字人工槽。

圆形人工槽的圆心和十字人工槽的交点均应在试片的中心。

十字人工槽的两直线应成直角相交，并分别与试片的两条边平行。

图1A型和D型试片

表1A型和D型试片的尺寸

名称A型试片的尺寸D型试片的尺寸

试片厚度/o/fxm100±1050i550±5

试片边长/i/mm20+120±110±0.5

圆形人工槽直径li/mm1()±0.5lOzEO.55±0.3

十字人工槽长度厶/mm6±0.
