GB/T 12604.5-2008 无损检测 术语 磁粉检测

ICS01.040.19；19.100

J04OB

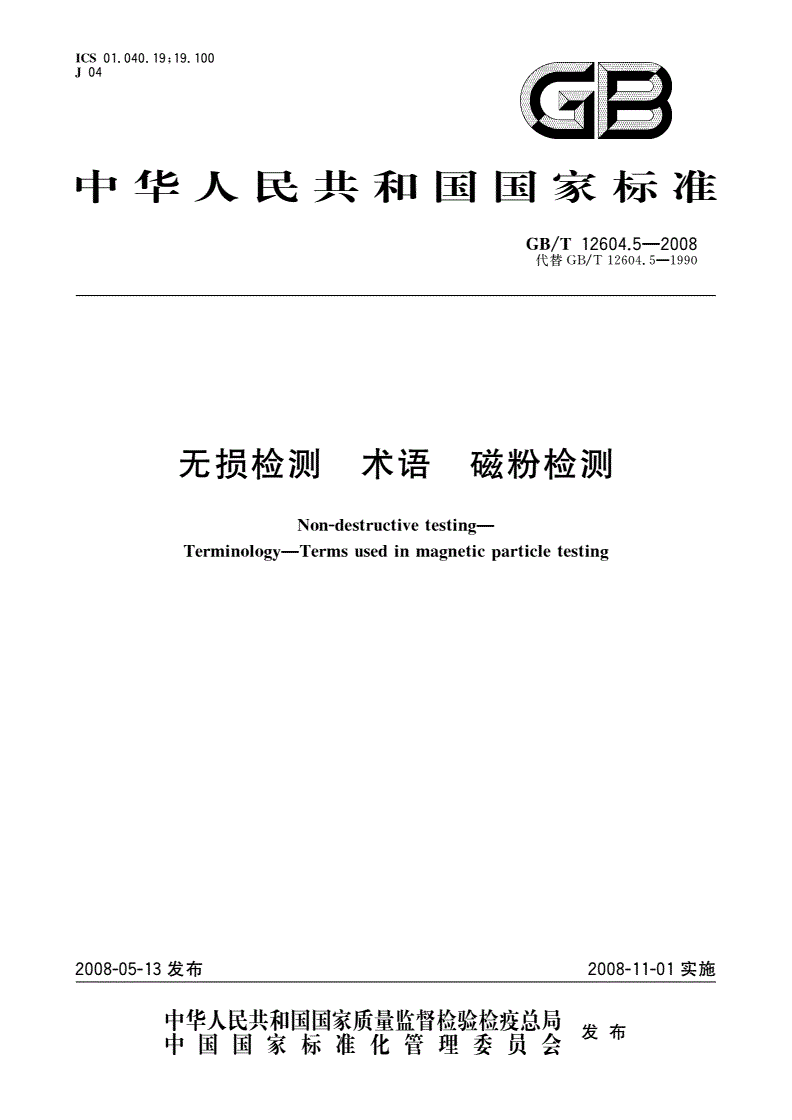

中华人民共和国国家标准

GB/T12604.5—2008

代替GB/T12604.5—1990

无损检测术语磁粉检测

Non-destructivetesting—

Terminology—Termsusedinmagneticparticletesting

2008-05-13发布2008-11-01实施

发布

GB/T12604.5—2008

-1.Z-—1—

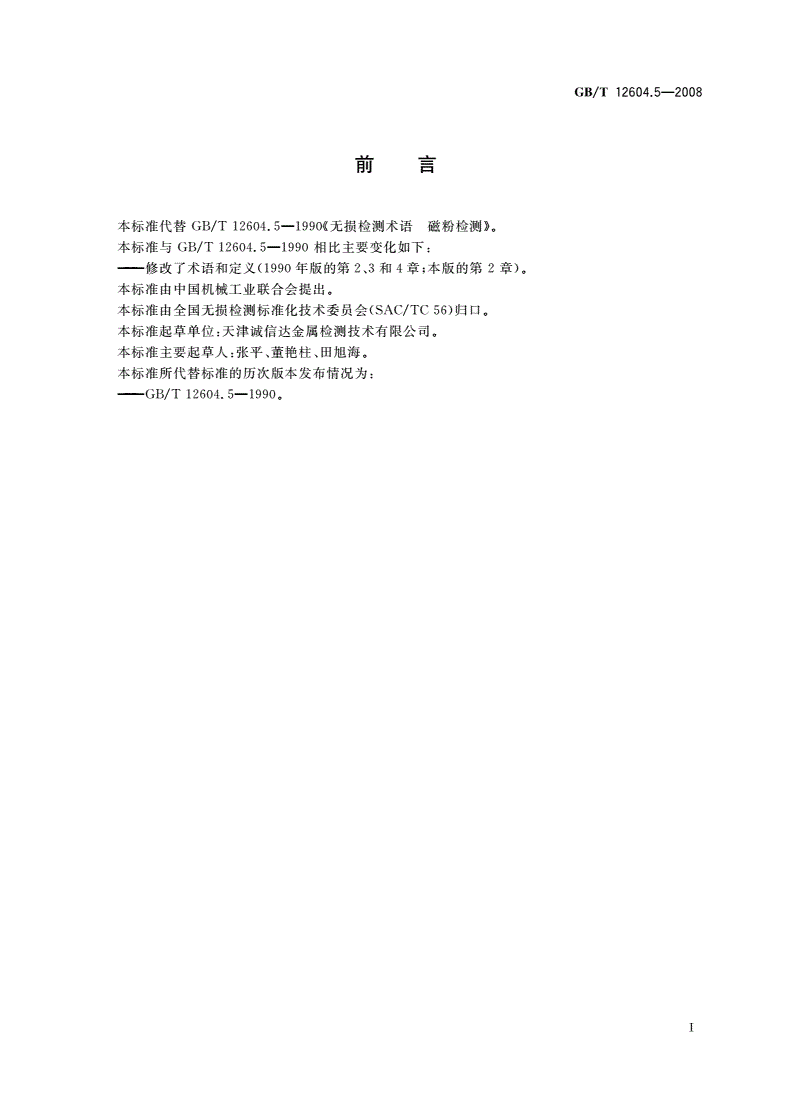

刖弓

本标准代替GB/T12604.5—1990《无损检测术语磁粉检测》。

本标准GB/T12604.5—1990相比主要变化如下：

-修改了术语和定义(1990年版的第2、3和4章；本版的第2章)。

本标准由中国机械工业联合会提出。

本标准由全国无损检测标准化技术委员会(SAC/TC56)归口。

本标准起草单位:天津诚信达金属检测技术有限公司。

本标准主要起草人：张平、董艳柱、田旭海”

本标准所代替标准的历次版本发布情况为：

——GB/T12604.5—1990o

T

GB/T12604.5—2008

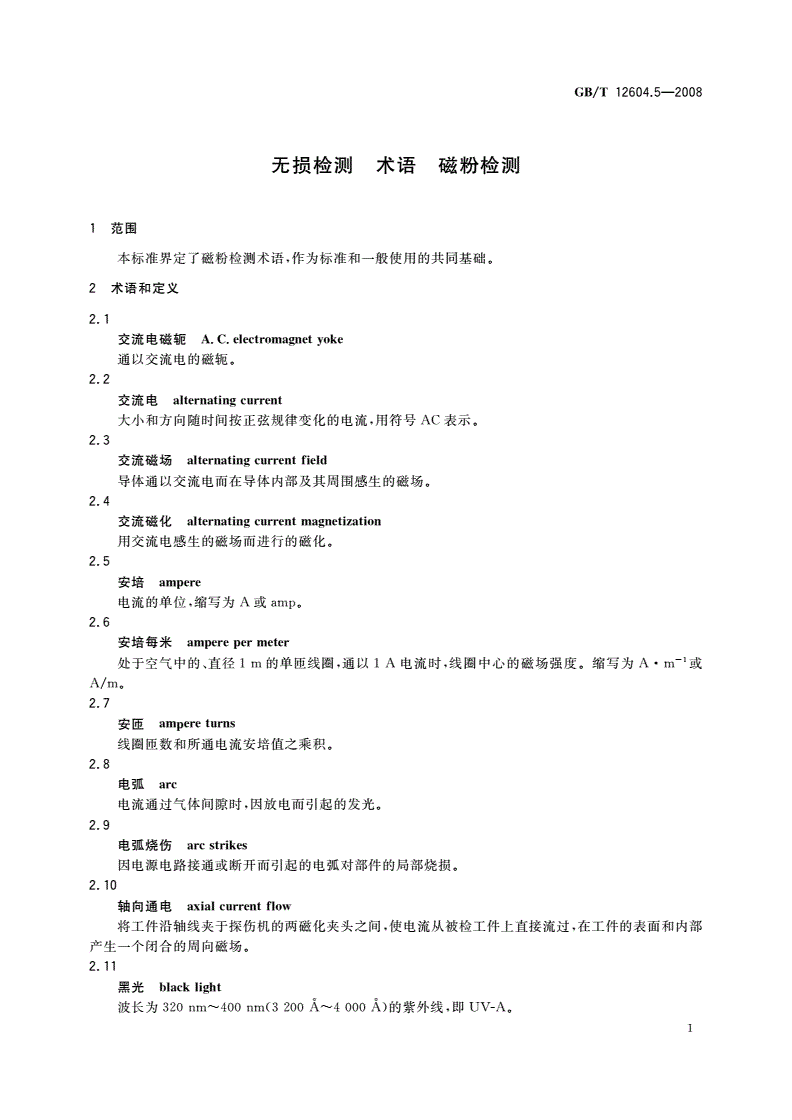

无损检测术语磁粉检测

1范围

本标准界定了磁粉检测术语，作为标准和一般使用的共同基础。

2术语和定义

2.1

交流电磁辄A.C.electromagnetyoke

通以交流电的磁辄。

2.2

交流电alternatingcurrent

大小和方向随吋间按正弦规律变化的电流，用符号AC表示。

2.3

交流磁场alternatingcurrentfield

导体通以交流电而在导体内部及其周围感生的磁场。

2.4

交流磁化alternatingcurrentmagnetization

用交流电感生的磁场而进行的磁化。

2.5

安培ampere

电流的单位，缩写为A或ampo

2.6

安培每米amperepermeter

处于空气中的、直径1m的单匝线圈，通以1A电流吋，线圈中心的磁场强度。缩写为A-m-1或

A/m0

2.7

安匝ampereturns

线圈匝数和所通电流安培值之乘积。

2.8

电弧arc

电流通过气体间隙吋，因放电而引起的发光。

2.9

电弧烧伤arcstrikes

因电源电路接通或断开而引起的电弧对部件的局部烧损。

2.10

轴向通电axialcurrentflow

将工件沿轴线夹于探伤机的两磁化夹头之间，使电流从被检工件上直接流过，在工件的表面和内部

产生一个闭合的周向磁场。

2.11

黑光blacklight

波长为320nm~400nm(3200A〜4000A)的紫外线，即UV-AO

1

GB/T12604.5—2008

2.12

黑光滤波器blacklightfilter

能够吸收其他波长，但能使近紫外线透射的滤光板。

2.13

退磁场cancelmagneticfield

铁磁性材料磁化吋，由材料中磁极所产生的磁场为退磁场，它对外加磁场有削弱作用。

2.14

中心导体centralconductor

穿入空心工件孔腔的导电体，通电后，在被检件上形成周向磁场。

2.15

圆周磁场circularmagneticfield

电流通过纵长的导体吋，在此工件内部及其周围产生的磁场。

2.16

周向磁化circularmagnetization

电流直接通过工件或通过中心导体，在工件中建立一个环绕工件的并与工件长轴垂直的周向闭合

磁场。

2.17

环形磁化circumferentialmagnetization

见周向磁化（2.16）o

2.18

矫顽力coerciveforce

使剩余磁感应强度降为零时所需要的反向磁场强度。

2.19

线圈法coilmethod

将载流线圈环绕于零件的全部或部分，使其全部或局部磁化的方法。

2.20

线圈通电coilshot

对环绕于零件的线圈通以电流，使零件纵向磁化的技术。

2.21

线圈技术coiltechnique

见线圈法（2.19）。

2.22

彩色磁粉colormagneticparticles

以工业纯铁粉等为原料，用黏合剂包覆制成的白磁粉或其他颜色磁粉。

2.23

整流电rectifiedcurrent

通过整流的方法使交变电流变成的单向电流。

2.24

反差增强剂contrastaidpaints

为提高磁粉显示与工件表面颜色的对比度，探伤前，可在工件表面上先涂上一层白色悬浮液，该悬

浮液就叫做反差增强剂。

2.25

接触夹头contacthead

为便于通电，用以夹持被检件的电极。

GB/T12604.5—2008

2.26

接触法contactmethod

见通电技术（2.31）。

2.27

接触垫衬contactpad

置于电极上的用以改善电接触和防止电弧烧伤被检件的、通常由铅或铜制造的编织物。

2.28

连续法continuoustechnique

被检件在磁化的同吋施加磁粉的一种程序。

2.29

交叉磁辄crossedyoke

在同一平面（或曲面）上，由具有一定相位差（不等于0°或180°）而且相互交叉成一定角度（不等

于0°或180°）的两相正弦交变磁场相互叠加而在该平面（或曲面）上产生旋转磁场的磁粉探伤设备。

2.30

居里点curiepoint

铁磁性材料在外加磁场作用下，不能被磁化并且剩磁消失吋的温度（大多数金属为65TC〜8701）。

2.31

通电技术currentflowtechniques

采用触头或接触夹头使电流通过零部件磁化的方法。电流可以是交流、直流或整流。

2.32

电流感应技术currentinductiontechnique

借用交变磁场的作用，使环形被检件内感生环行电流而实现磁化的方法。

2.33

黑暗适应darkadaptation

视觉调整到照明减弱的环境中也可见的过渡吋间。

2.34

直流电磁辘D.C.electromagnetyoke

通以直流电的磁辄。

2.35

退磁demagnetization

使磁化后的铁磁性材料或工件上的剩磁减弱到可接受的水平。

2.36

退磁线圈demagnetizationcoil

用来退磁的专用线圈。

2.37

抗磁性材料diamagneticmaterial

相对磁导率略小于1的材料。

2.38

直流电directcurrent

大小和方向都不变电流，用符号DC表示。

2.39

直流磁场directcurrentfield

由直流通过导体而产生的剩余磁场或有源磁场。

3

GB/T12604.5—2008

2.40

磁畴magneticdomain

存在于铁磁材料内部的自发磁化的小区域。

2.41

干法drymethod

使用干磁粉进行磁粉检测的方法。

2.42

干磁粉drymagneticpowder

干的、微粒状的、具有适当尺寸和形状的供检测不连续用的磁粉。

2.43

电极electrode

一种导体，将电流引入工件或从工件引出的工具。

2.44

电磁铁electromagnet

绕有线圈的软铁芯，当电流通过线圈时，它便成为一个暂吋性的磁铁。

2.45

有效磁场effectivemagneticfield

工件上的有效磁场等于外加磁场减去退磁场。

2.46

电磁体electricitymagnet

需要电源来维持其磁场的磁体。

2.47

铁磁性材料ferromagneticmaterial

相对磁导率远远大于1,其随磁场强度变化的材料。

2.48

填充系数fillfactor

采用线圈法磁化吋，线圈的横截面积与工件横截面积之比。

2.49

固定设备fixedinstallations

固定式探伤机的体积和重量大，额定周向磁化电流一般从1000A〜10000A。

2.50

瞬时磁化flashmagnetization

短时间通电磁化。

2.51

闪点flashpoint

挥发性易燃物质或易燃物质挥发在空气中产生的蒸气被火焰点燃吋的最低温度。

2.52

柔性线圈flexiblecoil

电缆缠绕

在工件上缠绕的通电电缆。

GB/T12604.5—2008

2.53

荧光fluorescent

物质由于吸收紫外线后所发出的可见光。

2.54

荧光磁粉fluorescentmagneticparticles

在铁磁粒子外表面包裹一层荧光物质形成的磁粉。

2.55

荧光磁粉检测fluorescentmagneticparticlestesting

采用荧光磁粉在借助黑光灯观察的检测的一种方法。

2.56

磁通量密度fluxdensity

见磁通密度（2.85）。

2.57

漏磁场fluxleakagefield

铁磁性材料磁化后，在不连续性或磁路的截面变化处，磁感应线离开和进入表面吋形成的磁场。

2.58

磁通量计fluxmeter

测量磁通量用的电子装置。

2.59

全波直流full-wavedirectcurrent

由单相或三相交流整流获得的有穿透性的和定向流通的直流电流。

2.60

特斯拉tesla

磁通密度或磁感应强度的单位，可缩写为特（T）。垂直于磁场方向的1m长的导线，通过1A的电

流，受到磁场的作用力为1N吋，通电导线所在处的磁感应强度是1T。

2.61

特斯拉计teslameter

用特斯拉读取场强的磁强计。

2.62

半波整流电流half-waverectifiedcurrent

单相交流经单相整流获得的反方向半周截止的电流，用以产生脉冲的单向磁场。

2.63

夹头heads

接在台式磁粉检测装置上的夹钳。

2.64

高导磁性highpermeability

铁磁材料在外磁场中强烈地被磁化，产生非常强的附加磁场。

2.65

磁滞hysteresis

当外磁场方向发生变化吋，磁感应强度的变化滞后于磁场强度的变化。

2.66

磁滞回线hysteresisloo

描述磁通密度与磁场强度之间函数关系的曲线。

5

GB/T12604.5—2008

2.67

冲击电流shotimpactcurrent

一般是由电容器充放电而获得的电流。

2.68

感应通电inducedcurrentflow

感应电流法是将铁芯插入环形工件内，把工件当作变压器的次级线圈，通过铁芯中的磁通的变化,

在工件内产生周向感应电流。

2.69

感应电流技术inducedcurrenttechnique

见电流感应技术（2.32）。

2.70

感应磁化inducedmagnetization

不直接通电使被检件内产生磁场。

2.71

感应现象inductance

铁磁体在某些外界磁力作用下产生磁性的现象。

2.72

提升力lifting
