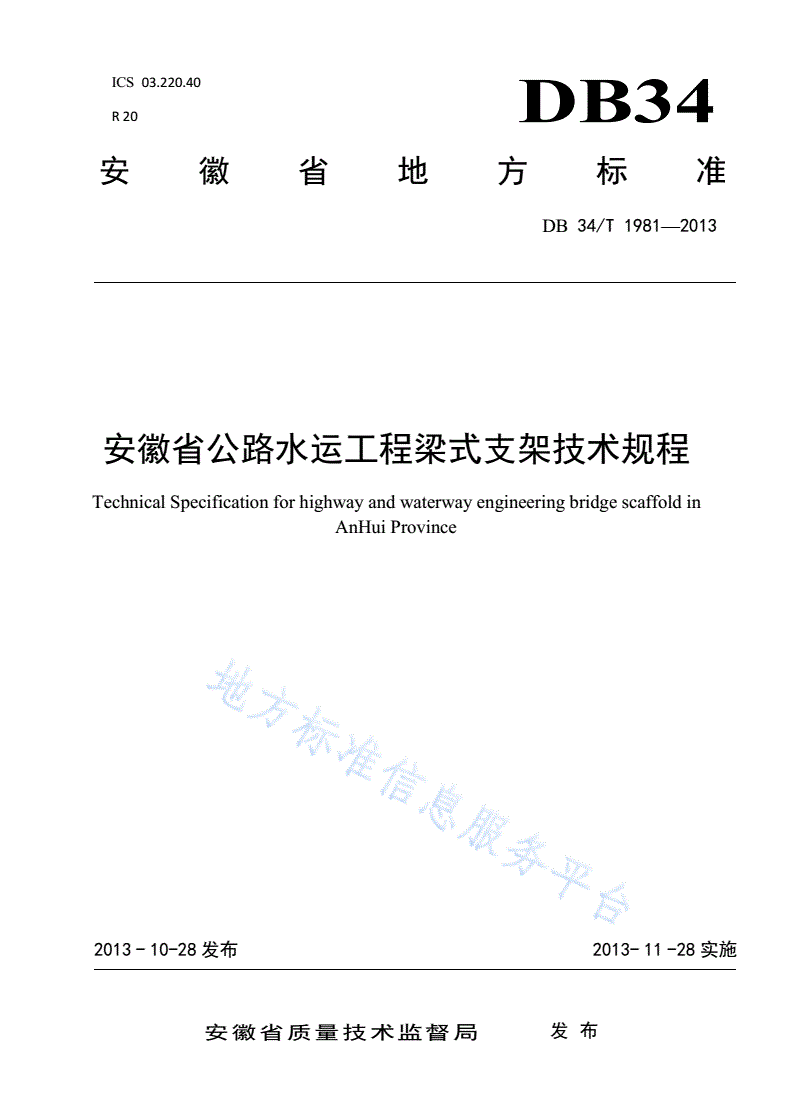

DB34/T 1981-2013 安徽省公路水运工程梁式支架技术规程

ICS03.220.40

R20DB34

安徽省地方标准

DB34/T1981—2013

安徽省公路水运工程梁式支架技术规程

TechnicalSpecificationforhighwayandwaterwayengineeringbridgescaffoldin

AnHuiProvince

2013-10-28发布2013-11-28实施

安徽省质量技术监督局发布

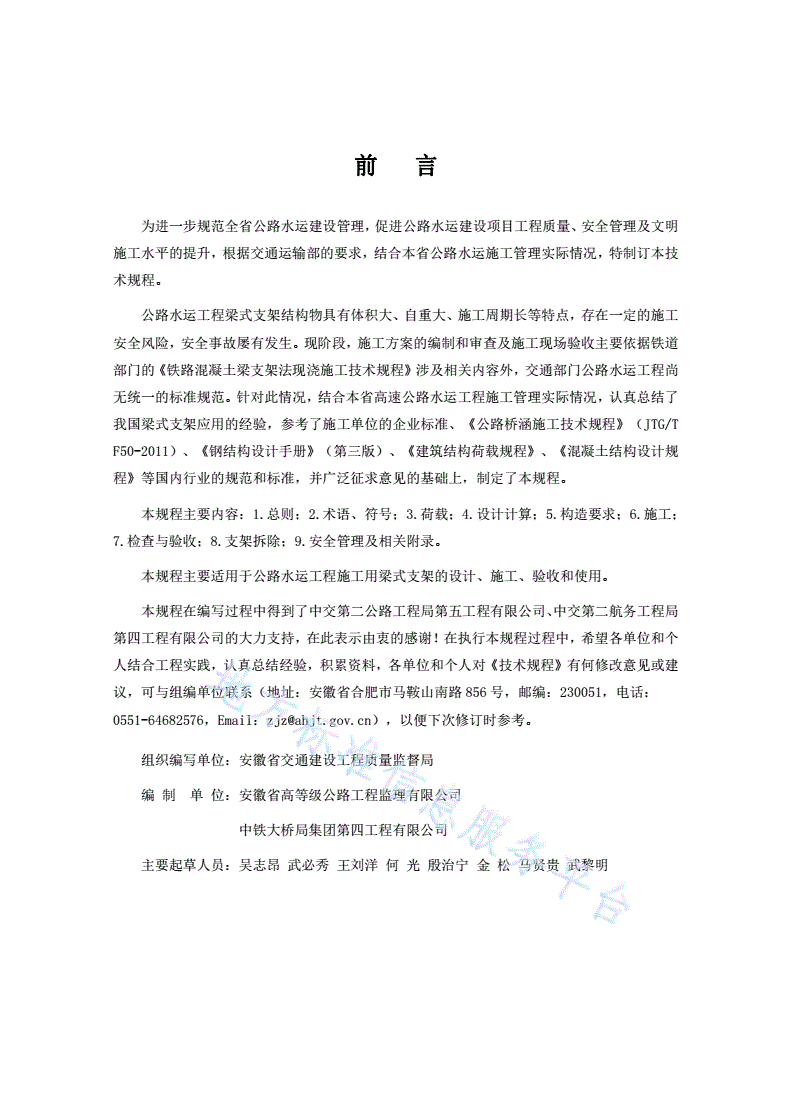

前言

为进一步规范全省公路水运建设管理，促进公路水运建设项目工程质量、安全管理及文明

施工水平的提升，根据交通运输部的要求，结合本省公路水运施工管理实际情况，特制订本技

术规程。

公路水运工程梁式支架结构物具有体积大、自重大、施工周期长等特点，存在一定的施工

安全风险，安全事故屡有发生。现阶段，施工方案的编制和审查及施工现场验收主要依据铁道

部门的《铁路混凝土梁支架法现浇施工技术规程》涉及相关内容外，交通部门公路水运工程尚

无统一的标准规范。针对此情况，结合本省高速公路水运工程施工管理实际情况，认真总结了

我国梁式支架应用的经验，参考了施工单位的企业标准、《公路桥涵施工技术规程》（JTG/T

F50-2011）、《钢结构设计手册》（第三版）、《建筑结构荷载规程》、《混凝土结构设计规

程》等国内行业的规范和标准，并广泛征求意见的基础上，制定了本规程。

本规程主要内容：1.总则；2.术语、符号；3.荷载；4.设计计算；5.构造要求；6.施工；

7.检查与验收；8.支架拆除；9.安全管理及相关附录。

本规程主要适用于公路水运工程施工用梁式支架的设计、施工、验收和使用。

本规程在编写过程中得到了中交第二公路工程局第五工程有限公司、中交第二航务工程局

第四工程有限公司的大力支持，在此表示由衷的感谢！在执行本规程过程中，希望各单位和个

人结合工程实践，认真总结经验，积累资料，各单位和个人对《技术规程》有何修改意见或建

议，可与组编单位联系（地址：安徽省合肥市马鞍山南路856号，邮编：230051，电话：

0551-64682576，Email：zjz@），以便下次修订时参考。

组织编写单位：安徽省交通建设工程质量监督局

编制单位：安徽省高等级公路工程监理有限公司

中铁大桥局集团第四工程有限公司

主要起草人员：吴志昂武必秀王刘洋何光殷治宁金松马贤贵武黎明

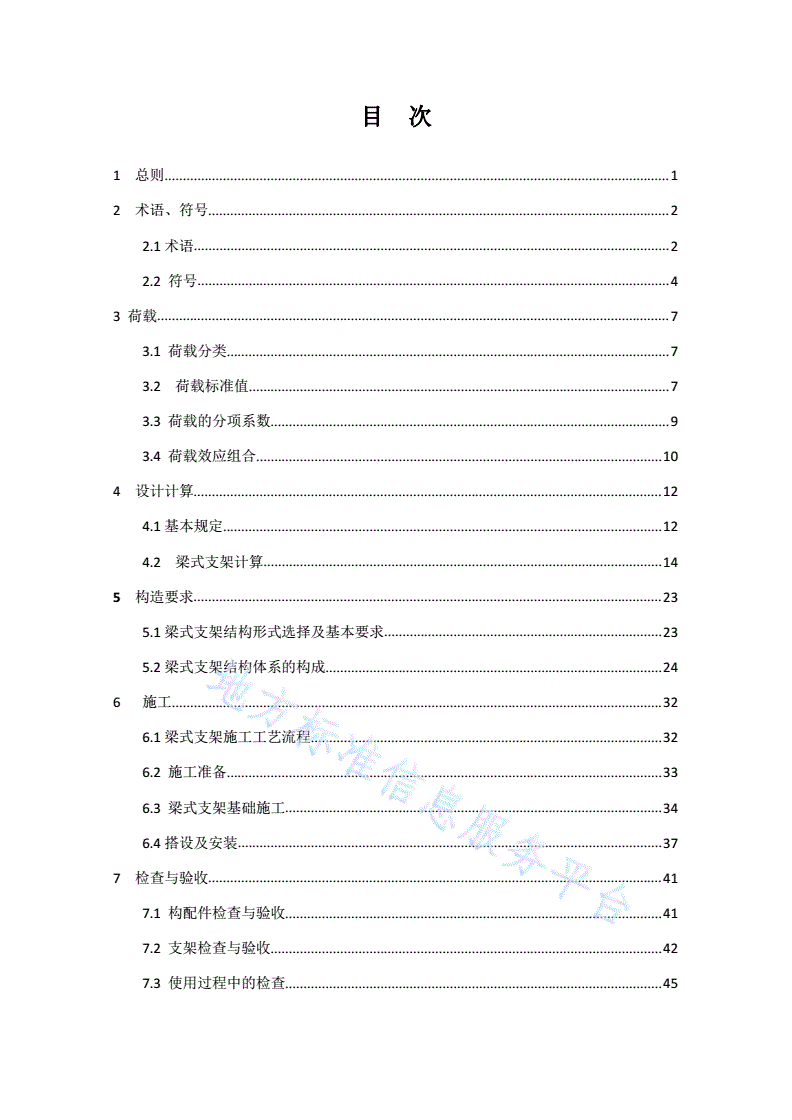

目次

1总则..........................................................................................................................................1

2术语、符号..............................................................................................................................2

2.1术语..................................................................................................................................2

2.2符号.................................................................................................................................4

3荷载............................................................................................................................................7

3.1荷载分类.........................................................................................................................7

3.2荷载标准值...................................................................................................................7

3.3荷载的分项系数.............................................................................................................9

3.4荷载效应组合...............................................................................................................10

4设计计算................................................................................................................................12

4.1基本规定........................................................................................................................12

4.2梁式支架计算.............................................................................................................14

5构造要求................................................................................................................................23

5.1梁式支架结构形式选择及基本要求............................................................................23

5.2梁式支架结构体系的构成............................................................................................24

6施工......................................................................................................................................32

6.1梁式支架施工工艺流程................................................................................................32

6.2施工准备.......................................................................................................................33

6.3梁式支架基础施工.......................................................................................................34

6.4搭设及安装....................................................................................................................37

7检查与验收............................................................................................................................41

7.1构配件检查与验收.......................................................................................................41

7.2支架检查与验收...........................................................................................................42

7.3使用过程中的检查.......................................................................................................45

7.4梁式支架检查与验收...................................................................................................46

8支架拆除................................................................................................................................49

8.1支架拆除一般规定.......................................................................................................49

8.2梁式支架卸载...............................................................................................................50

8.3梁式支架拆除...............................................................................................................50

9安全管理................................................................................................................................52

9.1安全控制要点和基本要求............................................................................................52

9.2梁式支架拼装安全.....................................................................................................53

9.3梁式支架拆除安全控制.............................................................................................55

附录A：现浇梁式支架拆除申请表...........................................................................................57

附录B装配式公路钢桥（贝雷梁）相关参数.........................................................................58

本规程用词说明..........................................................................................................................60

条文说明......................................................................................................................................61

1总则........................................................................................................................................62

2术语和符号............................................................................................................................63

3荷载........................................................................................................................................63

4设计计算................................................................................................................................64

5构造要求................................................................................................................................66

6施工........................................................................................................................................68

7检查与验收............................................................................................................................71

8支架拆除................................................................................................................................71

9安全管理................................................................................................................................72

1总则

1.0.1为在梁式支架设计与施工中贯彻执行国家安全生产的方针政策，确保

施工人员安全，做到技术先进、经济合理、安全适用，制定本规程。

1.0.2本规程适用于公路水运工程施工用梁式支架的设计、施工、验收和使

用。

1.0.3梁式支架施工前，应按本规程的规定对梁式支架进行设计计算，并应

编制专项施工方案。

1.0.4梁式支架的设计与施工，除应符合本规程的规定外，尚应符合国家现

行有关强制性标准的规定。

1.0.5支架高度大于时，宜采用梁式支架。

12m

1

2术语、符号

2.1术语

2.1.1梁式支架Steelpipesupport

采用多跨连续梁形式搭设，用于支承模板或其他施工荷载的临时结构。

2.1.2贝雷梁baileybeam

它是以形成一定单元的钢架，可以用它拼接组装成很多构件、设备。贝雷

架长宽尺寸一般为3m×1.5m。它是用贝雷架组装成的桁梁，贝雷架之间多以发

窗为连接构件，用螺栓固定。

2.1.3主梁maingirder

指的是上部结构中，支承各种荷载并将其传递至立柱的梁。

2.1.4桩帽pilecap

桩帽是为了防止打入桩桩头被打坏而使用的一种施工设施，不属于建筑结构

范围。另外，一柱一桩的承台，也称之为桩帽。

2.1.5砂箱sandbox

位于立柱顶部，支撑上部荷载的刚性框。其内有砂填充，用于落架。

2.1.6平联lateralbrace

指水平连接两个构件的连接构件。

2.1.7连接系Bracesystem

2

指构件间的连接构件系统。

2.1.8贯入度penetration

指在地基土中用重力击打贯入体时，贯入体进入土中的深度。根据锤的种类

取每锤或每分钟的贯入度，以mm/击、mm/min计。

2.1.9桩锤pilehammer

是一种通电后产生强大激振力将物体打入地下的一种设备，用于基础工程。

2.1.10支架高度scaffoldheight

支架底层立杆底座下端至顶层立杆上端的距离。

2.1.11限位销limitPin

焊接在立杆上能锁紧上碗扣的定位销。

2.1.12上下通道Stair

支架上施工人员上下通行的梯子。

2.1.13施工荷载constructionload

施工阶段施加在结构或构件上的临时荷载，包括施工机具设备、模板和其它

材料、人群、风力等。

2.1.14基础foundation

构筑物底部与地基接触的承重构件，它的作用是把建筑上部荷载传给地基。

因此基础必须坚固、稳定可靠。

2.1.15支架预压preloadinginfalsework

对支架进行静载预压以消除结构非弹性变形和获取弹性变形量。

2.1.16沉降settlement，subsidence

3

构筑物地基、基础及地面在荷载作用下产生的竖向移动，包括下沉和上升。其下沉

或上升值称为沉降量。

2.1.17构件element

由零件或零件和部件组成的钢结构基本单元，如梁、柱、支撑等。

2.1.18摩擦桩frictionpile

主要靠桩侧面与周围土体之间的摩擦力支承荷载的桩。

2.1.19支撑桩bearingpile

主要靠桩的下端反力支撑荷载的桩。

2.1.20位移displacement

本规程专指构筑物产生的非竖向变形。

2.1.21挠度deflection

构筑物的基础、上部结构或构件等在弯矩作用下因挠曲引起的垂直于轴线的线位

移。

2.2符号

2.2.1荷载和荷载效应

M——弯矩；

N——轴向力；

Q1——支架模板及支架自重标准值；

Q2——新浇混凝土及钢筋、预应力钢筋自重标准值；

施工人员及设备荷载标准值；

Q3——

Q4——振捣砼产生的荷载；

Wj——节点风荷载；

4

Wk——风荷载标准值；

W0——基本风压；

——压应力；

AS——钢筋总截面面积；

FC——基础抗冲切力；

Q——剪力；

2—桩尖以上各土层的加权平均重度。

2.2.2材料、构件设计指标

E——钢材的弹性模量；

vmax——最大挠度；

fg——地基承载力特征值。

fak——地基承载力特征值；

fy——钢材的抗拉、抗压和抗弯强度设计值；

fl——U形钢筋拉环或螺栓的抗拉强度设计值；

fa0—地基承载力基本容许值。

2.2.3几何参数

A——截面面积；

Ra——单桩轴向受压承载力容许值；

U——桩身截面周长；

q

ik——与对应的各土层与桩壁的摩阻力标准值；

li——桩身穿过第i层土的长度；

q

rk——单桩极限端阻力标准值。

ai、ar——分别为振动沉桩对各土层桩侧摩阻力和桩端承载力的影响

系数。

5

W——截面模量；

An——挡风面积；

Aw——迎风面积；

l0——计算长度；

L——计算跨径；

b——基础宽度；

t——钢管或钢板厚度；

d——直径；

l——基础长度；

S——面积对中心轴Z的静矩；

I——截面回转半径；

——长细比；

θ——夹角或应用扩散角。

2.2.4计算系数

——荷载分项系数；

s——风荷载体型系数；

z——风压高度变化系数；

——挡风系数；

ar——锚筋层数影响系数；

ab——锚板弯曲变形的折减系数；

av——锚筋受剪承载力系数；

m0—清底系数；

k2—深度修正系数。

6

3荷载

3.1荷载分类

3.1.1作用于梁式支架的荷载应分为永久荷载（恒荷载）和可变荷载（活荷

载）。

3.1.2梁式支架的永久荷载计算应包括下列内容：

作用在钢管脚手架上的荷载，包括：新浇筑混凝土、钢筋及预应力

钢筋的重力；

组成梁式支架结构的立柱钢管、平联、斜撑，以及上部结构的主梁、

砂箱、贝雷梁等的自重。

3.1.3梁式支架的可变荷载计算应包括下列内容：

施工人员、材料及施工设备荷载；

浇筑和振捣混凝土时产生的荷载；

风荷载；

其他荷载。

3.2荷载标准值

7

3.2.1梁式支架模板、支架自重荷载标准值的取值，应按设计图纸计算确定，

并可参考《钢结构设计规程》GB50017、《竹胶合板模板》JG/T156和《公路

桥涵地基与基础设计规程》JTGD63等进行确定。

3.2.2新浇筑混凝土自重(包括钢筋)标准值Q2对普通钢筋混凝土可采用25～

26kNm3（以体积计算的含筋量≤2%时采用25kNm3，>2%时采用26kNm3），

对特殊混凝土应根据实际情况确定。

3.2.3施工人员和施工材料、机具行走运输或堆放荷载标准值应符合下列规

定：

计算模板及直接支承模板的小楞时，均布荷载可取2.5kPa,另外以集

中荷载2.5kN进行验算；

有实际资料时按实际取值。

3.2.4振捣混凝土时产生的荷载（作用范围在有效压头高度之内），荷载标

准值可采用2。

Q44.0KN/m

3.2.5计算模板脚手架的架体时，可变荷载标准值应按现行行业标准《建筑

施工模板安全技术规程》JGJ162的规定取值。

3.2.6作用于梁式支架上的水平风荷载标准值，应按下式计算：

WkzsW0（3.2.6）

2

式中：Wk——风荷载标准值（kNm）。

z——风压高度变化系数，按现行国家标准《建筑结构荷载规程》

GB50009规定采用。

s——风荷载体型系数，按本规程表4.2.7的规定采用。

基本风压（2），应按现行国家标准《建筑结构荷载规程》

W0——kNm

GB50009规定取重现期n10对应的风压值。

8

3.2.7梁式支架的风荷载体型系数，应按表3.2.7的规定采用。

表3.2.7梁式支架的风荷载体型系数μs

背靠建筑物的状况全封闭墙敞开、框架和开洞墙

全封闭、半封闭1.01.3

脚手架状况

敞开

stw

注：1、为桁架确定的支架风荷载体型系数，应按现行国家标准《建筑结构荷

stw

载规程》（GB50009-2012）中表8.3.1第32项和第37项的规定计算。

2、为挡风系数，，其中为挡风面积；为迎风面积。

1.2AnAwAnAw

3.3荷载的分项系数

3.3.1计算支架时的荷载设计值，应采用荷载标准值乘以相应的荷载分项系

数求得。荷载分项系数取值应按表3.3.1的规定。

表3.3.1荷载分项系数

项次荷载类别

1模板、支架自重1.2

2新浇混凝土、钢筋混凝土或新砌体自重1.2

3施工人员及施工设备荷载1.4

4振捣混凝土时产生的荷载1.4

5新浇筑混凝土对模板侧面的压力1.4

6倾倒混凝土时产生的荷载1.4

7风荷载1.4

8冬季施工的保温荷载或雪荷载1.4

9

3.4荷载效应组合

3.4.1梁式支架用于混凝土结构施工时，荷载组合与荷载设计值应符合现行

行业标准《建筑施工模板安全技术规程》JGJ162的规定。

3.4.2梁式支架设计时，根据使用过程中在架体上可能同时出现的荷载，应

按承载能力极限状态和正常使用极限状态分别进行荷载组合，并应取各自最不利

的效应组合进行设计。

3.4.3对正常使用极限状态，应按荷载效应的标准组合进行荷载组合，梁式

支架荷载效应的标准组合宜按表3.4.3采用。

表3.4.3荷载效应组合

序号计算项目荷载组合

梁式支架稳定计算、①永久荷载+可变荷载

1

钢管桩承载力②永久荷载+0.9（可变荷载+风荷载）

3.4.4计算模板、梁式支架时，应考虑下列荷载并按表3.4.4进行荷载组

合。

表3.4.4模板梁式支架设计计算的荷载组合

荷载组合

模板梁式支架结构名称

强度计算刚度验算

梁、板和拱的底模板以及支承板、梁式支架及拱等1+2+3+4+51+2+5

模板、梁式支架自重。

新浇筑的混凝土、钢筋、预应力筋或其他圬工结构物的重力。

10

施工人员和施工设备、施工材料等荷载。

振捣混凝土时产生的振动荷载。

其他可能产生的荷载，如风荷载、雪荷载、冬季保温设施荷载等。

11

4设计计算

4.1基本规定

4.1.1梁式支架宜采用钢管或常备式定型钢构件等材料制作。钢管的性能和

质量应符合现行国家标准《碳素结构钢》GB/T700的规定。

4.1.2模板和支架应符合下列规定：

模板和支架应具有足够的强度、刚度和稳定性，应能承受施工

过程中所产生的各种荷载。

模板、支架的构造应简单、合理，结构受力应明确，安装、拆

除应方便。

支架应稳定、坚固，应能抵抗在施工过程中可能发生的振动或

偶然撞击。

当支架纵梁采用贝雷梁等制式器材时，纵梁支座应设置在桁架

节点位置，并应对桁架节点处的杆件进行验算，防止局部应力超标。对支点

不在节点位置的应采取设置竖杆或V型斜杆等必要的措施进行加强。

4.1.3梁式支架的设计应根据工程结构形式、荷载、地基土类别、施工设备

等条件进行。

4.1.4梁式支架应进行下列设计计算内容：

支架基础设计、承载力计算，桩基钢管入土深度计算；

12

抗剪装置钢筋面积、锚板厚度计算；

桩帽的组合应力计算；

钢管立柱的弯矩、轴力、组合应力、位移等计算；

砂箱的构造验算；

主梁跨中弯应力、支点处剪应力、位移计算；

贝雷梁的跨中弯矩、支点处剪力计算、位移计算；

梁式支架的稳定性计算；

支架安全防护设施设计，包括防雷接地设置。

4.1.5钢材的强度设计值与弹性模量应按表4.1.6的规定取值。

4.1.6本章关于梁式支架的设计计算方法，适用于各种梁式支架结构。

表4.1.6钢材的强度设计值与弹性模量

Q235级钢Q345级钢

项目

钢管型钢钢管型钢

抗拉、抗压和抗弯强度设计值(N/mm2)205215300310

弹性模量(N/mm2)2.06×105

4.1.7本规程所提及的梁式支架结构设计依据《建筑结构设计统一标准》GB

J68、《建筑结构荷载规程》GB50009和《钢结构设计规程》GB50017及《冷

弯薄壁型钢结构技术规程》GB50018等国家标准的规定。采用概率理论为基础

的极限状态设计法，以分项系数的设计表达式进行设计。

4.1.8验算模板、支架的刚度时，其最大变形值不得超过下列允许值：

13

结构表面外露的模板：挠度为模板构件跨度的1/400；

结构表面隐蔽的模板：挠度为模板构件跨度的1/250；

支架受载后挠曲的杆件（横梁、纵梁），其弹性挠度为相应结

构计算跨度的1/400，悬臂构件为l/200；压缩变形值不大于1/1000。

钢模板的面板变形为1.5mm，刚棱和柱箍变形为L/500和

B/500(其中L为计算跨径，B为柱宽）。

支架容许长细比，主要的受压构件（立柱），不大于150，次

要构件，不大于200。

4.2梁式支架计算

4.2.1砂箱验算

4.2.1砂箱示意图

砂箱筒壁钢板采用Q235，

pr

砂箱的承载力主要取决于筒壁的厚度，可按式：t

f

式中：

砂箱内半径—r；

砂的内摩擦角—θ，取θ=35°；

14

砂箱所受最大轴向力—N；

钢材抗弯、抗压设计值—［f］；

考虑安全系数K=1.2；

；

N0KN

N2

筒壁所受侧压力：p0tan45

A2

4.2.2桩帽肋板计算

4.2.2桩帽示意图

仅由井字型肋板受力，肋板厚为b，高度为h。

1

Wbh2
