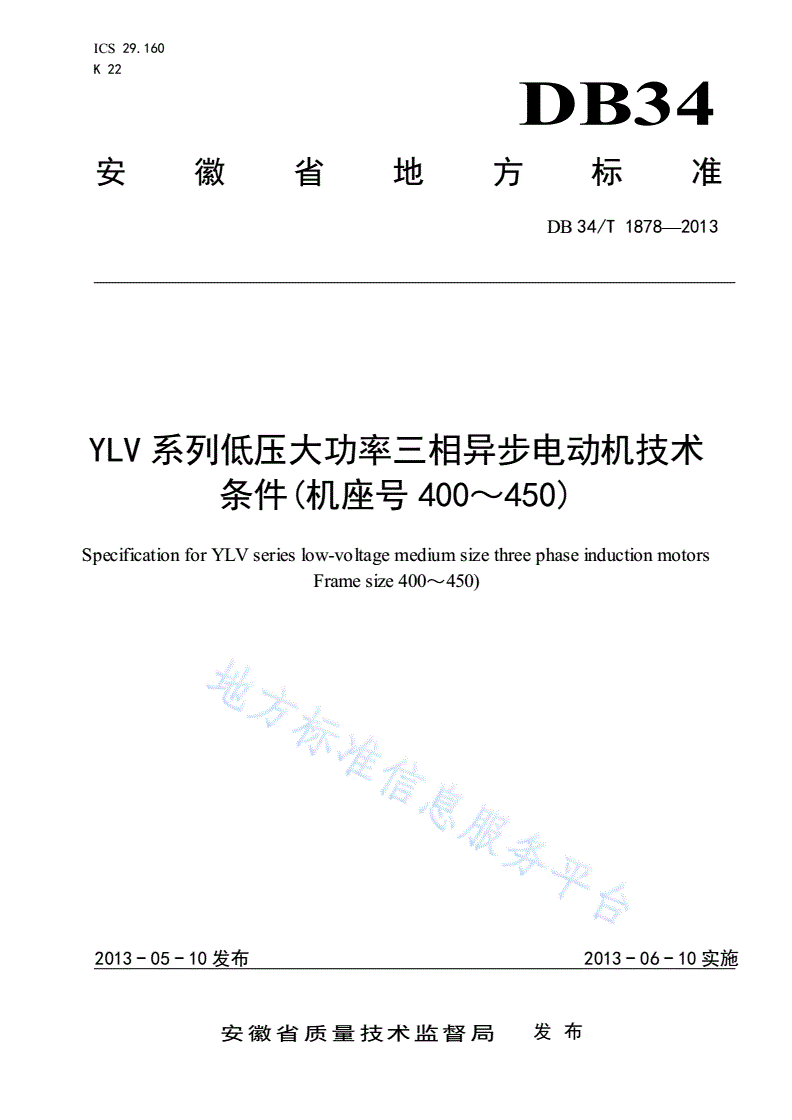

DB34/T 1878-2013 YLV系列低压大功率三相异步电动机技术条件（机座号400-450）

ICS29.160

K22

DB34

安徽省地方标准

DB34/T1878—2013

YLV系列低压大功率三相异步电动机技术

条件(机座号400～450)

SpecificationforYLVserieslow-voltagemediumsizethreephaseinductionmotors

Framesize400～450)

文稿版次选择

2013-05-10发布2013-06-10实施

安徽省质量技术监督局发布

DB34/T1878—2013

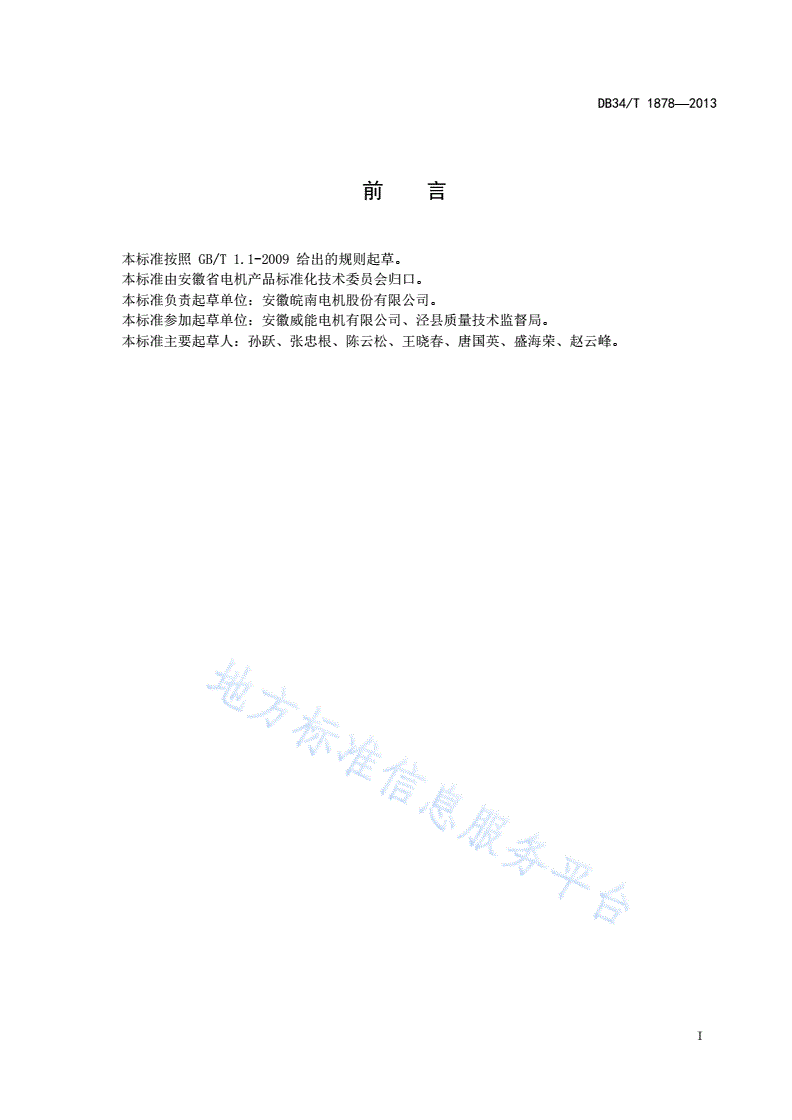

前言

本标准按照GB/T1.1-2009给出的规则起草。

本标准由安徽省电机产品标准化技术委员会归口。

本标准负责起草单位：安徽皖南电机股份有限公司。

本标准参加起草单位：安徽威能电机有限公司、泾县质量技术监督局。

本标准主要起草人：孙跃、张忠根、陈云松、王晓春、唐国英、盛海荣、赵云峰。

I

DB34/T1878—2013

YLV系列低压大功率三相异步电动机技术条件(机座号400～450)

1范围

本标准规定了YLV系列低压大功率三相异步电动机的型式、基本参数与尺寸、技术要求、检验规则、

标志、包装及保用期的要求。

本标准适用于YLV系列低压大功率三相异步电动机（机座号400～450）（以下简称电动机）。凡属

本系列电动机所派生的各种系列电动机也可参照执行。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T191-2008包装储运图示标志

GB755-2008旋转电机定额和性能

GB/T997-2008旋转电机结构型式、安装型式及接线盒位置的分类(IM代码)

GB/T1032-2012三相异步电动机试验方法

GB1971-2006旋转电机线端标志与旋转方向

GB/T1993-1993旋转电机冷却方法

GB/T4772.1-1999旋转电机尺寸和输出功率等级第1部分:机座号56-400和凸缘号55-1080

GB/T4942.1-2006旋转电机整体结构的防护等级(IP代码)分级

GB10068-2008轴中心高为56mm及以上电机的机械振动振动的测量、评定及限值

GB/T10069.1-2006旋转电机噪声测定方法及限值第1部分:旋转电机噪声测定方法

GB/T12665-2008电机在一般环境条件下使用的湿热试验要求

GB14711-2006中小型旋转电机安全要求

GB/T22719.1-2008交流低压电机散嵌绕组匝间绝缘第1部分:试验方法

GB/T22719.2-2008交流低压电机散嵌绕组匝间绝缘第2部分:试验限值

3型式、基本参数与尺寸

3.1电动机型号由产品代号、中心高代号、铁芯代号和极数代号四部分依次排列组成。

示例：YLV4001–2

极数代号，表示2极

铁芯代号，表示1号铁芯长度

中心高代号，表示400机座号

产品代号，表示低压大功率三相异步电动机

3.2电动机的外壳防护等级为IP54，也可制成IP55等防护等级（按GB/T4942.1-2006的规定）。

3.3电动机的冷却方法为IC411（按GB/T1993-1993的规定）。

1

DB34/T1878—2013

3.4电动机的结构及安装型式为IMB3(按GB/T997-2008的规定，其它安装型式可参照此结构改制)。

3.5电动机的定额是以连续工作制（S1）为基准的连续定额。

3.6电动机的额定频率为50Hz，额定电压为380V。

3.7电动机应按下列额定功率制造：185kW、200kW、220kW、250kW、280kW、315kW、355kW、400kW、

450kW、500kW、560kW、630kW、710kW、800kW。

3.8电动机的机座号与转速及功率的对应关系应按表1的规定。

表1电动机的机座号与转速及功率的对应关系

同步转速

r/min

机座号300015001000750600500

功率

kW

4001355355280220185

—

4002400400315250200

4003450450355280220185

4004500400315250200

4005560450355280220

4501—630500400315250

4502710560450355280

4503800630500400315

3.9电动机尺寸及公差

3.9.1电动机的安装尺寸及公差应符合表2的规定；外形尺寸应不大于表2的规定。

图1电动机外形图

2

DB34/T1878—2013

表2电动机安装尺寸及公差

安装尺寸及公差

机

极ABB1CDE

座

数基本基本基本基本尺寸基本尺寸基本尺寸

号

尺寸尺寸尺寸尺寸偏差尺寸偏差尺寸偏差

285+0.035170

400686710630

4-12120+0.013210

280±4.0±0.57

+0.040

4504-128001120790130250

+0.015

表2（续）

安装尺寸及公差

机

极FGHK

座

数基本尺寸基本尺寸基本尺寸基本尺寸

号

尺寸偏差尺寸偏差尺寸偏差尺寸偏差

22276

40000400035+0.52

4-1232109

-0.043-0.20-0.80

4504-123211945042

表2（续）

外形尺寸（限值）

机座号极数

ABACBBHDL

21890

40081085010901100

4-121950

4504-12950950134014002350

3.9.2电动机轴伸键的尺寸及公差应符合表3的规定。

表3轴伸键的尺寸及公差

单位为毫米

轴伸直径键宽键高

0

852214

-0.052

0

12032018-0.110

13032-0.06218

3.9.3电动机轴伸长度一半处的径向圆跳动公差应符合表4的规定。

表4径向圆跳动公差

单位为毫米

3

DB34/T1878—2013

轴伸直径径向圆跳动

85～120
