GA 44-2015 消防头盔

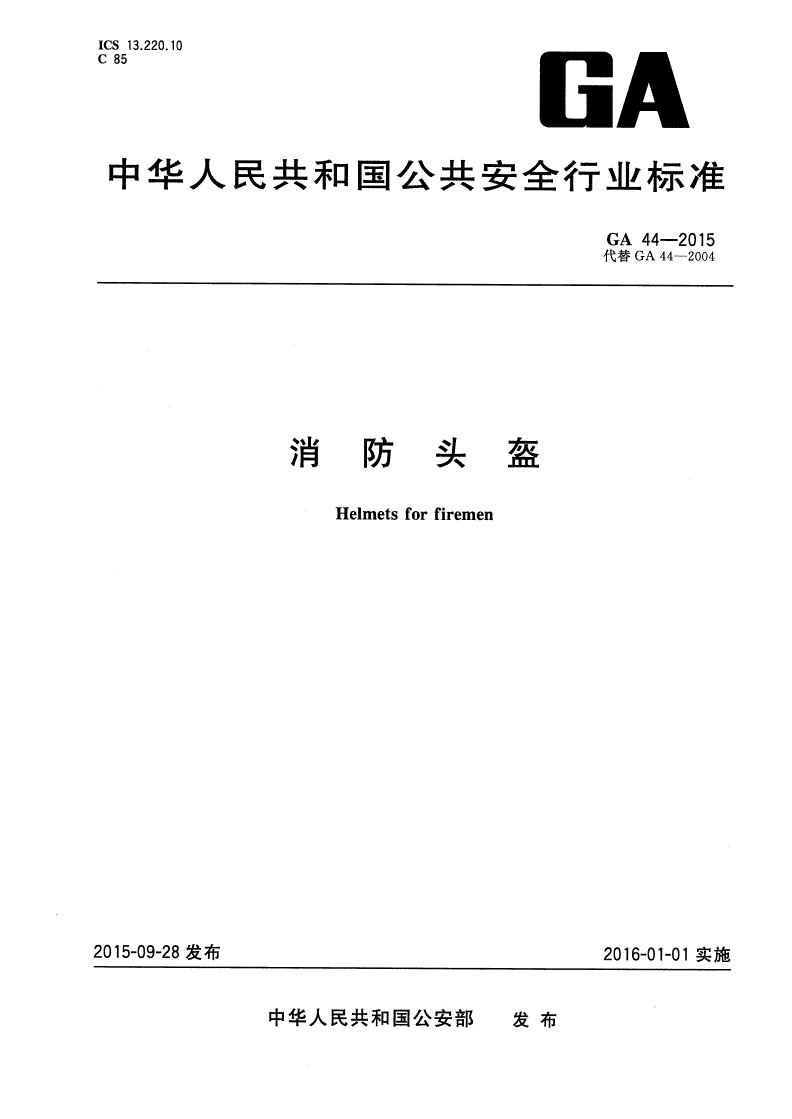

ICS13.220.10

C85

中华人民共和国公共安全行业标准

—

GA442015

代替—

GA442004

消防头盔

Helmetsforfiremen

ㅤㅤㅤㅤ

2015-09-28发布2016-01-01实施

中华人民共和国公安部发布

—

GA442015

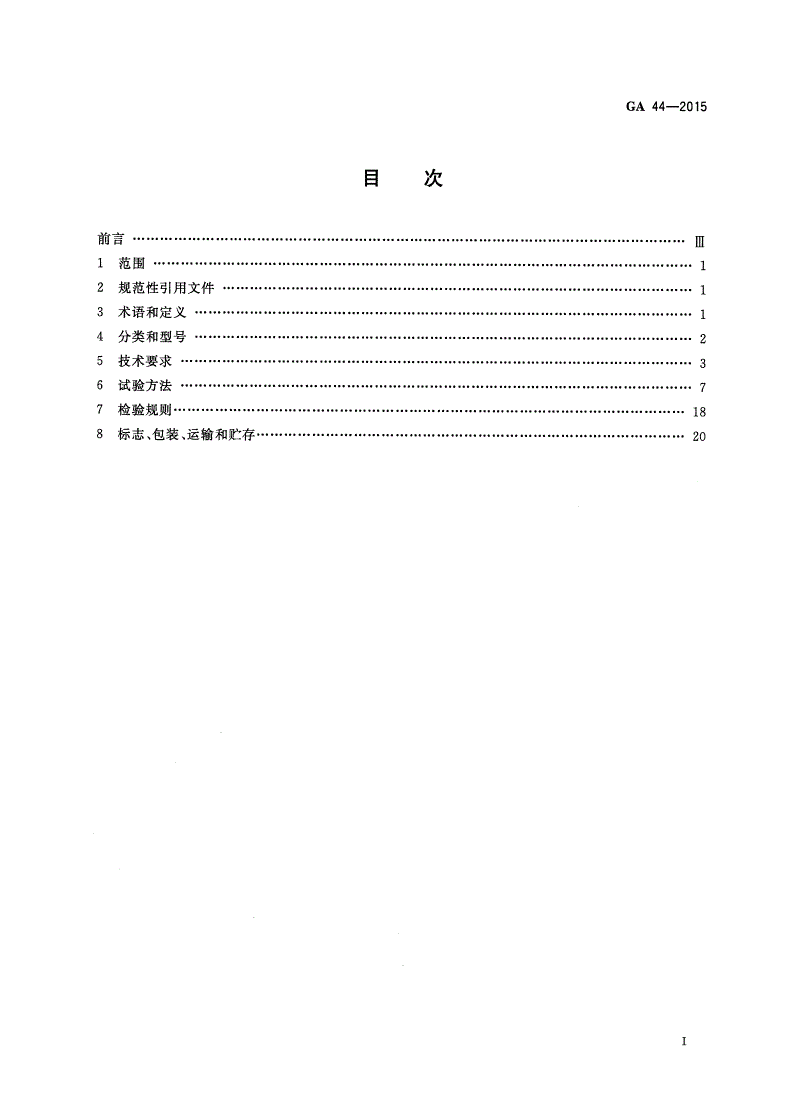

目次

前言…………………………Ⅲ

1范围………………………1

2规范性引用文件…………………………1

3术语和定义………………1

4分类和型号………………2

5技术要求…………………3

6试验方法…………………7

7检验规则…………………18

…………………

、、

8标志包装运输和贮存20

ㅤㅤㅤㅤ

Ⅰ

—

GA442015

消防头盔

1范围

、、、、、、、

本标准规定了消防头盔的术语和定义分类和型号技术要求试验方法检验规则标志包装运

输和贮存。

本标准适用于消防员在灭火救援时佩戴的消防头盔。

2规范性引用文件

。,

下列文件对于本文件的应用是必不可少的凡是注日期的引用文件仅注日期的版本适用于本文

。,()。

件凡是不注日期的引用文件其最新版本包括所有的修改单适用于本文件

/包装储运图示标志

GBT191

—摩托车乘员头盔

GB8112010

/—透明塑料透光率和雾度的测定

GBT24102008

/纺织品防水性能的检测和评价静水压法

GBT4744

/、

纺织品燃烧性能垂直方向损毁长度阴燃和续燃时间的测定

GBT5455

/工业产品使用说明书总则

GBT9969

/—中国成年人人体尺寸ㅤㅤㅤㅤ

GBT100001988

3术语和定义

下列术语和定义适用于本文件。

3.1

消防头盔helmetforfiremen

消防员在灭火救援时戴在头上用于保护头部安全的盔形防护装具。

3.2

帽壳shell

消防头盔的外壳。

3.3

缓冲层bufferlaer

y

位于帽托和帽壳内表面间吸收冲击能力的适体垫层。

3.4

帽托susension

p

消防头盔内与头顶部接触的衬带或衬垫。

3.5

帽箍hoo

p

消防头盔内系箍在头围部分起固定作用的可调节的箍。

3.6

下颏带chinstra

p

,。

系在下颏上将消防头盔牢固戴在头上的可调节的带子

1

—

GA442015

3.7

舒适衬垫comfortad

p

消防头盔内保证头部佩戴舒适的衬垫。

3.8

佩戴装置retentionsstem

y

,、。

保证消防头盔牢固地佩戴于头部的整套装置由帽托帽箍和下颏带等组成

3.9

面罩faceshield

安装在帽壳内可伸缩的或帽壳外可翻转的面部防护罩。

3.10

披肩evenincae

gp

,。

安装在消防头盔下缘用以保护消防员颈部和耳部免受水及其他液体或辐射热侵害的防护层

3.11

附件accessor

y

,、、、、。

附加于消防头盔上的装置包括照明装置对讲装置红外探测装置摄像装置警示标志等

3.12

基础平面basiclane

p

由人的左右外耳孔中心和右眼眶下缘点组成的一个平面。

:。

注基础平面参见图1

3.13

参考平面referencelaneㅤㅤㅤㅤ

p

,。

在基础平面之上并与基础平面保持一定距离的一个平行平面

:。

注参考平面参见图1

4分类和型号

4.1分类

消防头盔按结构和形状可分为全盔式头盔和半盔式头盔两种。

4.2型号

头盔的型号编制方法应符合下列规定:

FTK-□/□

企业改型代号:、、……

AB

(,)

头盔分类代号为全盔式为半盔式

QB

消防头盔

消防员防护装备

示例:

/,。

FTK-QA表示全盔式消防头盔企业改型代号为A

2

—

GA442015

5技术要求

5.1材料和结构

5.1.1组成

()、、、、、,

消防头盔以下简称头盔应由帽壳缓冲层舒适衬垫佩戴装置面罩披肩等组成根据需要可安

装附件。

5.1.2帽壳

帽壳材料和结构应符合以下要求:

),、、、、、、;

a采用质地坚韧具有阻燃防水绝缘耐热耐寒耐冲击耐热辐射性能的材料制成

)帽顶可制成无筋或有筋的加强结构;

b

)帽壳内表面不应有高度超出且宽度小于的突出物及尖锐物体;

c2mm2mm

),、

d帽壳外表面不应有高度超过5mm的外部突出物但不包括帽壳外翻转的面罩帽箍调节装置

和安装在头盔外部的附件。

5.1.3缓冲层

缓冲层材料和结构应符合以下要求:

),、;

a采用能吸收冲击能量对人体无毒无刺激性的材料制成

)、,;

b形状规格尺寸适体佩戴不移位

)厚度均匀并覆盖头盔最小保护范围。ㅤㅤㅤㅤ

c

5.1.4舒适衬垫

舒适衬垫材料和结构应符合以下要求:

)、、、、;

a使用体感舒适吸汗透气对人体无毒无刺激性的材料制成

)保证头盔佩戴的舒适性。

b

5.1.5佩戴装置

佩戴装置材料和结构应符合以下要求:

)、,、;

a帽箍帽托和下颏带应采用体感舒适对人体无毒无刺激性的材料制成

)下颏带的宽度不应小于;

b20mm

),,;

c下颏带应能灵活方便地调节长短保证佩戴头盔牢靠舒适解脱方便

)帽箍应能在的头围尺寸范围内灵活方便地调节大小;

d525mm~597mm

),;

e帽箍对应前额的区域应有吸汗性织物或增加吸汗带吸汗带宽度不应小于帽箍的宽度

),。

f在施加负载的情况下能用一只手解开佩戴装置

5.1.6面罩

面罩材料和结构应符合以下要求:

)、、;

a采用透光耐冲击耐热和耐刮擦的材料制成

)无色透明或浅色透明;

b

),。

c面罩伸缩或翻转应灵活开合过程应能随意保持定位

3

—

GA442015

5.1.7披肩

披肩材料和结构应符合以下要求:

),、;

a披肩为装卸式采用具有阻燃耐热和防水性能的纤维织物制成

)、、、、,,

披肩的缝制线路应顺直整齐平服牢固松紧适宜明暗线每不应小于针包缝线每

b3cm12

不应小于针;

3cm9

)披肩脱卸应方便简捷。

c

5.1.8保护范围

,,

头盔保护范围见图其中全盔式头盔的保护范围为图中线以上的部分半盔式头盔的

11ACDEF

保护范围为图—。。

中线以上的部分头盔保护范围的尺寸见表

1AA'1

单位为毫米

ㅤㅤㅤㅤ

图头盔保护范围

1

表1头盔保护范围的尺寸单位为毫米

XYACH'D

29±1107±290±298±2

:,,

注表示基础平面与参考平面的垂直距离表示参考平面与头盔顶部的垂直距离表示平面上头

XYACA-A'

盔前部向后的水平距离,表示平面上头盔后部向前的水平距离。

H'DH-H'

5.1.9其他要求

,,

安装在头盔上的任何附件均应牢固可靠不应通过打孔等损坏帽壳的方式固定不应对头盔的性能

带来不利影响或对头盔佩戴者造成伤害。

4

—

GA442015

5.2外观要求

、,、、。

5.2.1帽壳表面应色泽鲜明光洁无污渍气泡缺损及其他有损外观的缺陷

,,。

5.2.2面罩表面应无明显擦伤或打毛痕迹周边光滑无棱角

,、、。

5.2.3披肩缝制应平整不应有脱线跳针以及破损污渍等缺陷

、,、。

5.2.4头盔各部件的安装应牢固端正无松脱滑落现象

5.3性能要求

5.3.1冲击吸收性能

,、、、,

头盔按6.4规定的方法经高温低温浸水辐射热预处理后进行冲击吸收性能试验头模所受到

,,,

的冲击力的最大值不应大于3780N帽壳不应有碎片脱落帽托不应有损坏或断裂帽箍与帽壳的连

接机构不应有损坏或断裂。

5.3.2抗冲击加速度性能

(、、、

选取冲击吸收性能试验中头模所受冲击力最大的一项预处理条件即高温低温浸水辐射热之

),,,。

一对头盔进行预处理按规定的方法进行试验最大加速度不应超过表规定加速度超过

6.52

;。

200gn的持续时间应小于3ms超过150gn的持续时间应小于6ms

表冲击位置最大冲击加速度

2

冲击位置最大冲击加速度

帽壳顶部ㅤㅤㅤㅤ150gn

帽壳前部400gn

帽壳侧部400gn

帽壳后部400gn

2

:,/。

注gn为重力加速度其值取9.8ms

5.3.3耐穿透性能

,

选取冲击吸收性能试验中头模所受冲击力最大的一项预处理作为试验条件对头盔进行预处理按

,。

6.6规定的方法进行试验钢锥不应穿透头盔与头模产生接触

5.3.4耐燃烧性能

,,,

按6.7规定的方法进行试验火源离开帽壳后帽壳火焰应在5s内自熄且不应有火焰烧透到帽壳

内部的迹象。

5.3.5阻燃性能

5.3.5.1下颏带和披肩的阻燃性能

,,,

按6.8.1规定的方法进行试验下颏带和披肩的损毁长度不应大于100mm续燃时间不应大于2s

、。

且不应有熔融滴落现象

5.3.5.2面罩阻燃性能

,,、。

按6.8.2规定的方法进行试验面罩续燃时间不应大于5s且不应有熔融滴落现象

5

—

GA442015

5.3.6耐热性能

,:

按6.9规定的方法进行试验经耐热试验后

),;

a头盔的帽壳不应触及头模且应无明显变形

)、、、;

b帽箍帽托缓冲层下颏带和披肩均应无明显变形和损坏

)、、;

c帽箍调节装置下颏带锁紧装置附件和五金件应保持其原有功能

)头盔的任何部件不应被引燃或熔化;

d

)面罩应无明显变形和损坏。

e

5.3.7电绝缘性能

,。

按6.10规定的方法进行试验帽壳泄漏电流不应超过3.0mA

5.3.8侧向刚性

,,,

按6.11规定的方法进行试验帽壳最大变形不应超过40mm卸载后残余变形不应超过15mm

且帽壳不应有碎片脱落。

5.3.9下颏带抗拉强度

,,、

按6.12规定的方法进行试验下颏带延伸长度不应超过20mm且不应出现下颏带断裂连接件脱

落及搭扣松脱现象。

5.3.10头盔佩戴装置稳定性

ㅤㅤㅤㅤ

,。

按6.13规定的方法进行试验头盔不应从头模上脱落

5.3.11金属部件的耐腐蚀性

按规定的方法进行试验,,、、

6.14头盔上所有含有金属的部件的表面应光滑无起层氧化剥落或其

他肉眼可见的点蚀凹坑。

5.3.12面罩抗冲击性能和抗高速粒子冲击性能
