GB 7956.14-2015 消防车 第14部分：抢险救援消防车

ICS13.220.10

C84

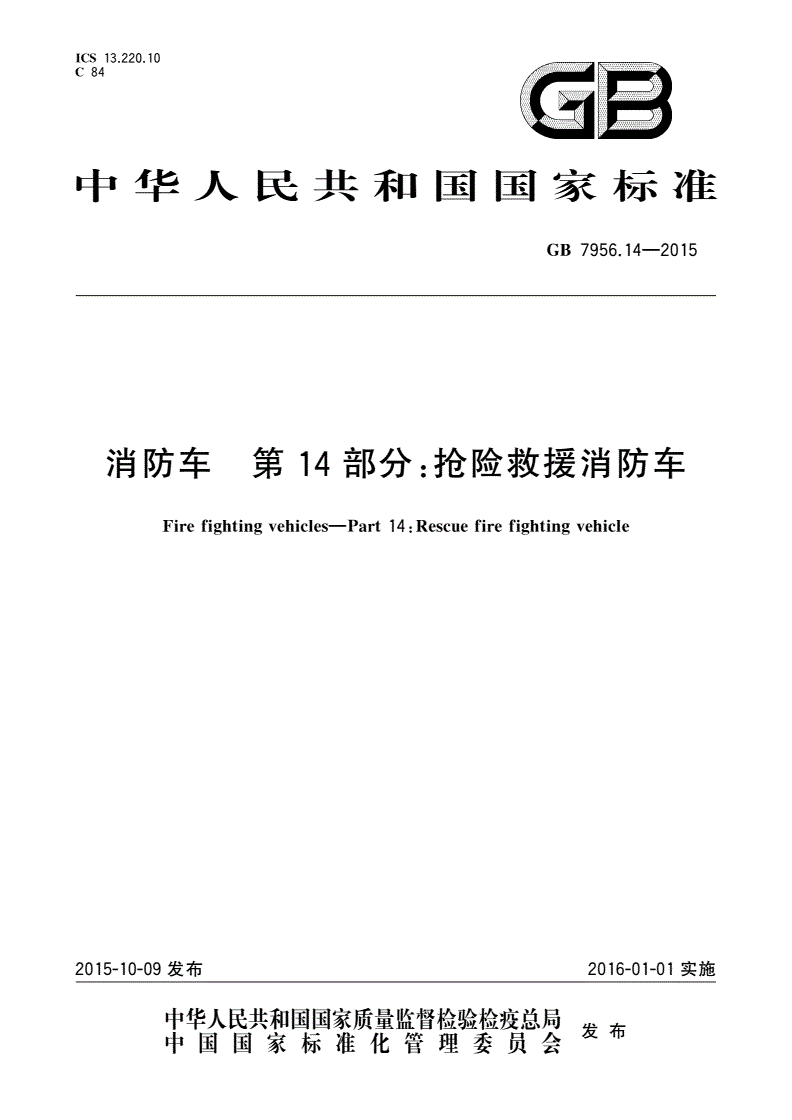

中华人民共和国国家标准

—

GB7956.142015

:

消防车第部分抢险救援消防车

14

—:

FirefihtinvehiclesPart14Rescuefirefihtinvehicle

gggg

2015-10-09发布2016-01-01实施

中华人民共和国国家质量监督检验检疫总局

发布

中国国家标准化管理委员会

—

GB7956.142015

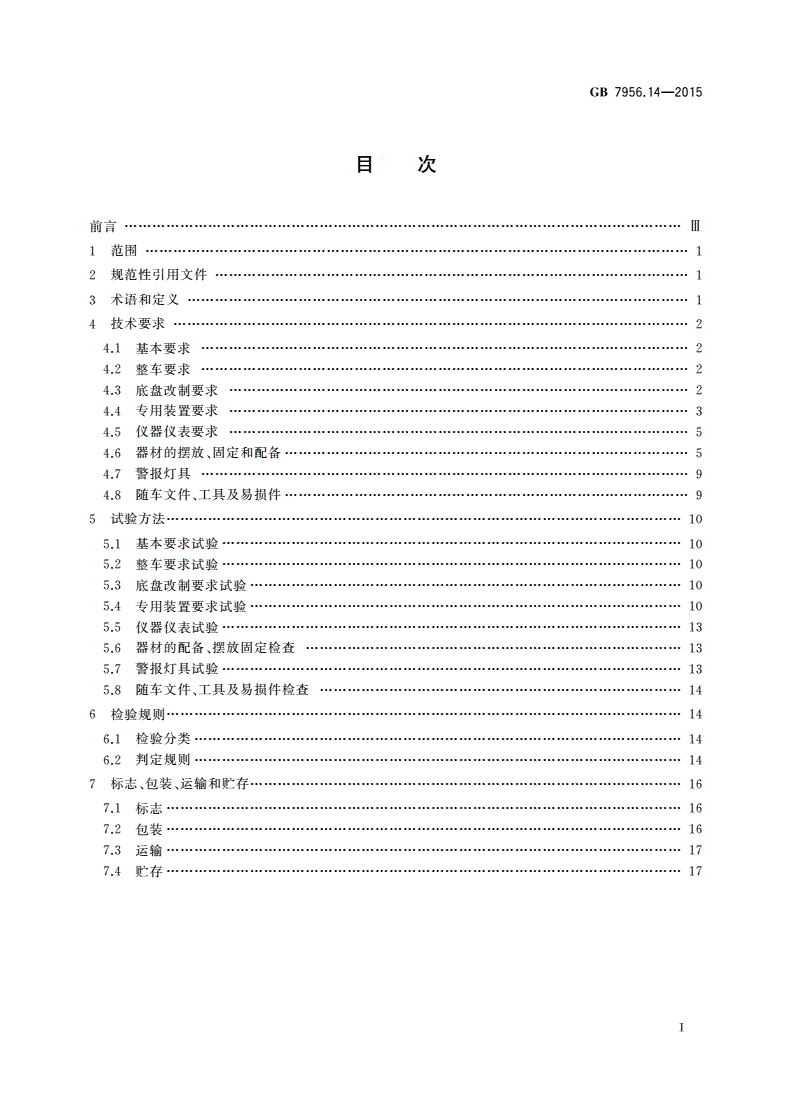

目次

前言…………………………Ⅲ

1范围………………………1

2规范性引用文件…………………………1

3术语和定义………………1

4技术要求…………………2

4.1基本要求……………2

4.2整车要求……………2

4.3底盘改制要求………………………2

4.4专用装置要求………………………3

4.5仪器仪表要求………………………5

……………

、

4.6器材的摆放固定和配备5

4.7警报灯具……………9

……………

、

4.8随车文件工具及易损件9

5试验方法…………………10

5.1基本要求试验………………………10

5.2整车要求试验………………………10

5.3底盘改制要求试验…………………10

5.4专用装置要求试验…………………10

5.5仪器仪表试验………………………13

………………………

、

5.6器材的配备摆放固定检查13

5.7警报灯具试验………………………13

……………………

、

5.8随车文件工具及易损件检查14

6检验规则…………………14

6.1检验分类……………14

6.2判定规则……………14

、、…………………

7标志包装运输和贮存16

7.1标志…………………16

7.2包装…………………16

7.3运输…………………17

7.4贮存…………………17

Ⅰ

—

GB7956.142015

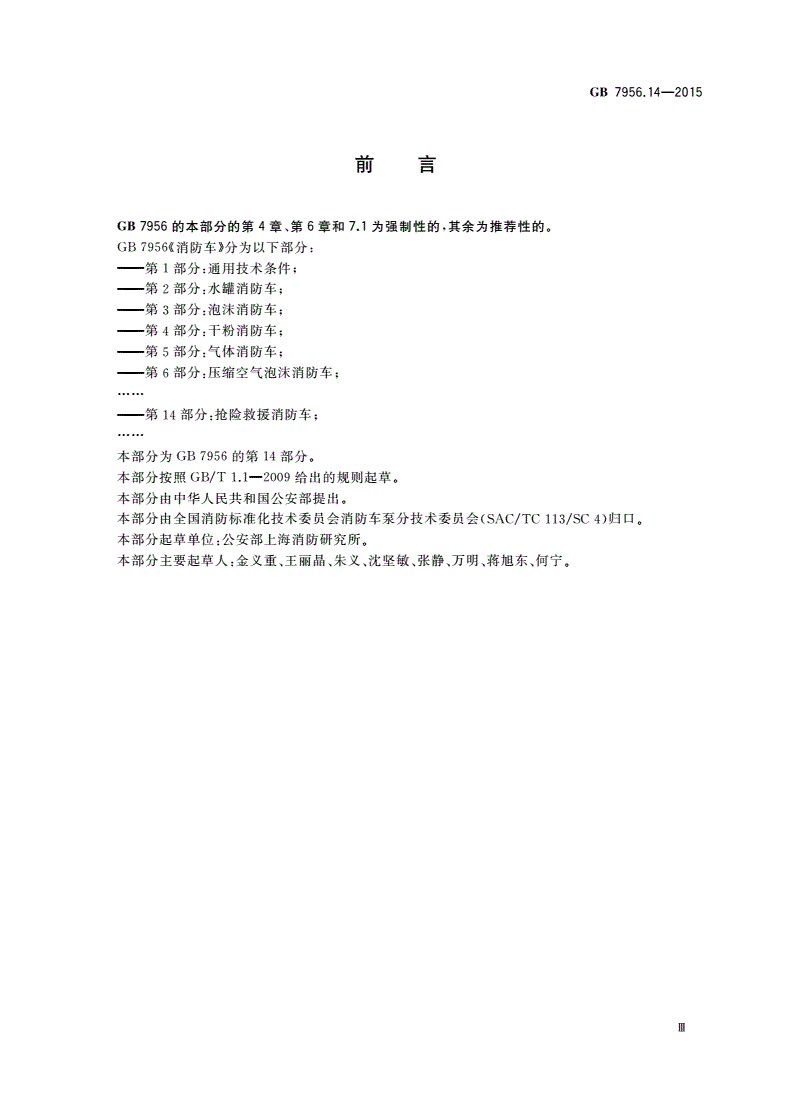

前言

、,。

的本部分的第章第章和为强制性的其余为推荐性的

GB7956467.1

《》:

GB7956消防车分为以下部分

———:;

第部分通用技术条件

1

———:;

第部分水罐消防车

2

———:;

第部分泡沫消防车

3

———:;

第部分干粉消防车

4

———:;

第部分气体消防车

5

———:;

第部分压缩空气泡沫消防车

6

……

———:;

第部分抢险救援消防车

14

……

本部分为的第部分。

GB795614

本部分按照/—给出的规则起草。

GBT1.12009

本部分由中华人民共和国公安部提出。

(//)。

本部分由全国消防标准化技术委员会消防车泵分技术委员会SACTC113SC4归口

:。

本部分起草单位公安部上海消防研究所

:、、、、、、、。

本部分主要起草人金义重王丽晶朱义沈坚敏张静万明蒋旭东何宁

Ⅲ

—

GB7956.142015

:

消防车第部分抢险救援消防车

14

1范围

、、、、

GB7956的本部分规定了抢险救援消防车的术语和定义技术要求试验方法检验规则及标志包

、。

装运输和贮存

本部分适用于抢险救援消防车。

2规范性引用文件

。,

下列文件对于本文件的应用是必不可少的凡是注日期的引用文件仅注日期的版本适用于本文

。,()。

件凡是不注日期的引用文件其最新版本包括所有的修改单适用于本文件

—外壳防护等级(代码)

GB42082008IP

—

:

消防车第部分通用技术条件

GB7956.120141

—起重机安全标志和危险图形符号总则

GB150522010

—消防移动式照明装置

GB267552011

—电气装置安装工程母线装置施工及验收规范

GB501492010

3术语和定义

—

。,

GB7956.12014界定的以及下列术语和定义适用于本文件为了便于使用以下重复列出了

—

GB7956.12014中的某些术语和定义。

3.1

抢险救援消防车rescuefirefihtinvehicle

gg

、、,

主要装备抢险救援器材随车吊或具有起吊功能的随车叉车绞盘和照明系统用于在灾害现场实

施抢险救援的消防车。

[—,]

GB7956.12014定义3.3.2

3.2

额定起升载荷ratedliftinload

g

,

随车吊在各规定工作幅度下安全作业所允许起吊的净载荷或随车叉车安全作业所允许起升的净

载荷。

3.3

工作幅度oeratinrane

pgg

随车吊吊钩中心垂线至回转中心线的水平距离。

3.4

最大额定起升载荷maximumliftinload

g

,。

随车吊在最小工作幅度时允许起吊物体的净载荷

3.5

最小工作幅度minimumoeratinrane

pgg

,。

随车吊能够有效工作时吊钩中心垂线至回转中心线的最小水平距离

1

—

GB7956.142015

3.6

最大工作幅度maximumoeratinrane

pgg

,。

随车吊在最大臂长且吊臂呈水平状态时吊钩中心垂线至回转中心线的最大水平距离

3.7

钢丝绳缠绕层数laerofsteelcable

y

。,。

钢丝绳全部缠绕到卷筒上的层数最里层为第一层依此类推

3.8

钢丝绳有效工作长度effectivelenthofsteelcable

g

钢丝绳固定端的标记处至钢丝绳自由端之间的长度。

3.9

额定拉力ratedullinforce

pg

,。

绞盘正常工作时第一层钢丝绳允许承受的拉力值

3.10

照明系统illuminatinsstem

gy

()、、、,。

由发电机组控制柜升降装置照明灯具等组成固定安装在车辆上的照明装置

4技术要求

4.1基本要求

()—,

抢险救援消防车以下简称抢险救援车除应符合GB7956.12014的要求外还应符合本部分的

要求。

4.2整车要求

、、、,

4.2.1抢险救援车应由底盘随车吊或具有起吊功能的随车叉车绞盘照明系统等部分组成并随车

,、、。

配备抢险救援器材具有起重牵引照明等功能

抢险救援车燃油箱容积应保证消防车行驶后可以完成随车吊次工作循环。

4.2.2100km50

4.2.3抢险救援车的驾乘员人数应为6~12人。

。,

4.2.4随车吊操作处应设有指示随车吊臂液压系统工作压力的压力表当绞盘为液压绞盘时应在其

操作处设有指示绞盘液压系统工作压力的压力表。

、、、

4.2.5液压油箱附近明显位置处应设有告知用户所用液压油牌号使用温度范围容量更换周期及更

。。

换液压油时应注意事项的标牌液压油箱应设置指示箱内液压油液位和温度的装置

、

4.2.6应在操作人员可见处设置随车吊或随车叉车绞盘和照明系统的文字或图示操作说明及警示说

。。

明操作说明和警示说明应使用不同的颜色或不同大小的字体加以区分对于可能引起严重后果的操

,—,大小应使操作人员清晰

作应有警示标识警示标识的颜色应符合第章的规定字体

GB1505220109

阅读。

4.3底盘改制要求

抢险救援车的底盘改制应符合—中的要求。

GB7956.120145.4

2

—

GB7956.142015

4.4专用装置要求

4.4.1随车吊

4.4.1.1一般要求

,,、。

4.4.1.1.1在车辆行驶状态时随车吊回转部分不应发生相对转动吊臂及支腿应能固定锁紧牢靠

4.4.1.1.2随车吊的最大额定起升载荷不应小于3000kg。

,。

4.4.1.1.3随车吊的最大工作幅度不应小于7m在该幅度下的额定起升载荷不应小于800kg

,。

4.4.1.1.4随车吊的两侧均应设有支腿和吊臂的操控装置且两侧操作方式应一致

、、,,

4.4.1.1.5随车吊臂头部吊钩活动支腿等突出部位应涂刷警示标识警示标识的颜色应符合

—第章的规定。

GB1505220109

,,。

4.4.1.1.6配有卷扬机构的随车吊在卷扬机构上应设置排线或导线装置保证钢丝绳排列整齐

,、

4.4.1.1.7应在操作人员可见处设有随车吊产品标牌产品标牌应至少包括制造商名称产品名称和型

、,—。

号额定起升载荷及所对应幅度等内容标牌的固定应符合GB79中的要求

56.120145.6.1

4.4.1.2起吊能力要求

,

随车吊应能在最小工作幅度下起吊最大额定起升载荷在最大工作幅度下起吊相应的额定起升载

。、,、,,、、

荷起吊过程中吊臂动作应平稳准确无爬行振颤等异常现象回转机构作回转运动时起动回转

、。。

制动应平稳可靠随车吊各部件不应出现破坏或永久变形等异常现象

4.4.1.3稳定性要求

,,

随车吊在最大工作幅度下起吊重量为相应额定起升载荷1.1倍的吊重在工作范围内进行回转车

,,

辆应保持稳定与吊臂方位相反方向一侧的支腿最外缘的上翘量不应大于60mm且不应出现轮胎离

地的现象。

4.4.1.4可靠性要求

,、,、、,、

随车吊连续进行次工作循环动作应平稳准确无爬行振颤发卡等异常现象不应有漏油机

50

件损坏等异常现象或故障。

4.4.2绞盘

4.4.2.1一般要求

,他

4.4.2.1.1安装在车辆上的绞盘及其钢丝绳应易于检查和维护钢丝绳收放不应给其自身及附近其

,。

设备造成损害前置绞盘的安装不应影响到底盘保险杠拖车钩的使用

,。

4.4.2.1.2绞盘安装在车架下或绞盘钢丝绳在车架下通过时应有防泥水溅到的措施

,

4.4.2.1.3满载质量不大于10t的抢险救援车配置的绞盘额定拉力不应小于50kN满载质量大于10t

的抢险救援车配置的绞盘额定拉力不应小于70kN。

4.4.2.1.4绞盘钢丝绳有效工作长度不应小于30m。

,、

4.4.2.1.5绞盘应有钢丝绳出绳导向装置绞盘在钢丝绳出绳俯仰角度-5°~+5°左右偏角

-10°~+10°范围内应能达到额定拉力。

,、。

4.4.2.1.6绞盘应有自动排线功能保证绞盘在收放绳过程中不出现乱绳的现象

3

—

GB7956.142015

,。

4.4.2.1.7绞盘制动器应工作可靠在额定拉力下不应打滑

钢丝绳在卷筒上的缠绕层数最多不应超过层。

4.4.2.1.85

,、

4.4.2.1.9应在操作人员可见处设有绞盘产品中文标牌产品标牌应至少包括制造商名称产品名称和

、、、,

型号绞盘额定拉力钢丝绳的直径及有效工作长度钢丝绳允许工作角度等内容标牌的固定应符合

—中的要求。

GB7956.120145.6.1

4.4.2.2安全性要求

,:

4.4.2.2.1绞盘应有过载保护装置且应满足以下要求

———过载保护装置的工作拉力应在绞盘额定拉力的1.0~1.25倍之间;

———过载保护装置工作时应能自动停止绞绳作业;

———,,

过载工况解除后过载保护装置应能自行复位且绞盘支架或托架与车身的连接不应出现断裂

或永久变形的现象。

,。

4.4.2.2.2绞盘操控装置的位置应能保证操作人员的安全且便于观察绞盘的作业情况

4.4.2.3可靠性要求

,,、、

绞盘连续进行50次工作循环工作应平稳可靠不应出现达不到额定拉力制动打滑钢丝绳断裂

等异常现象或故障。

4.4.3照明系统

4.4.3.1一般要求

—

4.4.3.1.1抢险救援车配置的照明系统应符合GB267552011的规定。

()。

4.4.3.1.2抢险救援车照明系统发电机组额定功率不应小于8kW

()。

4.4.3.1.3照明灯具应能在发电机组启动成功后15min内达到最大照度

()()。

4.4.3.1.4发电机组的工作噪声不应大于90dBA

4.4.3.1.5照明系统在50m处各测试点照度均不应小于5lx。

照明灯工作范围及运转时间应符合表的规定。

4.4.3.1.61

表1照明灯工作范围及运转时间

离地高度上升时间下降时间水平回转角水平回转时间俯角仰角俯仰时间

()()()

mss°s°°s

≥6≤120≤120360≤50≤-90≥90≤50

:。

注离地高度指升降装置升至最高时照明灯中心位置至地面的距离

1

:,

注水平回转时间指水平回转角度从顺时针转至最大角度后再逆时针转至最大角度最后顺时针转至所

20°0°

需的时间。

:,

注俯仰时间指俯仰角度从水平朝上转至最大角度后再朝下转至最大角度最后朝上转至水平所需的

30°0°

时间。

照明系统的升降杆在达到最大高度后,内的下滑量不应超过。

4.4.3.1.71h6cm

()。

4.4.3.1.8控制柜切换装置应能可靠实施发电机组供电或外来电源送电的互相切换

—,—

控制柜导线相序排列应符合中的规定导线颜色应符合

4.4.3.1.9GB5014920103.1.9GB50149

4

—

GB7956.142015

中的规定。

20103.1.10

。

控制柜上的各电器测量仪表的精度等级不应低于级控制柜应至少有以下控制功能和

4.4.3.1.10
