GB 7956.3-2014 消防车 第3部分：泡沫消防车

ICS13.220.10

C84

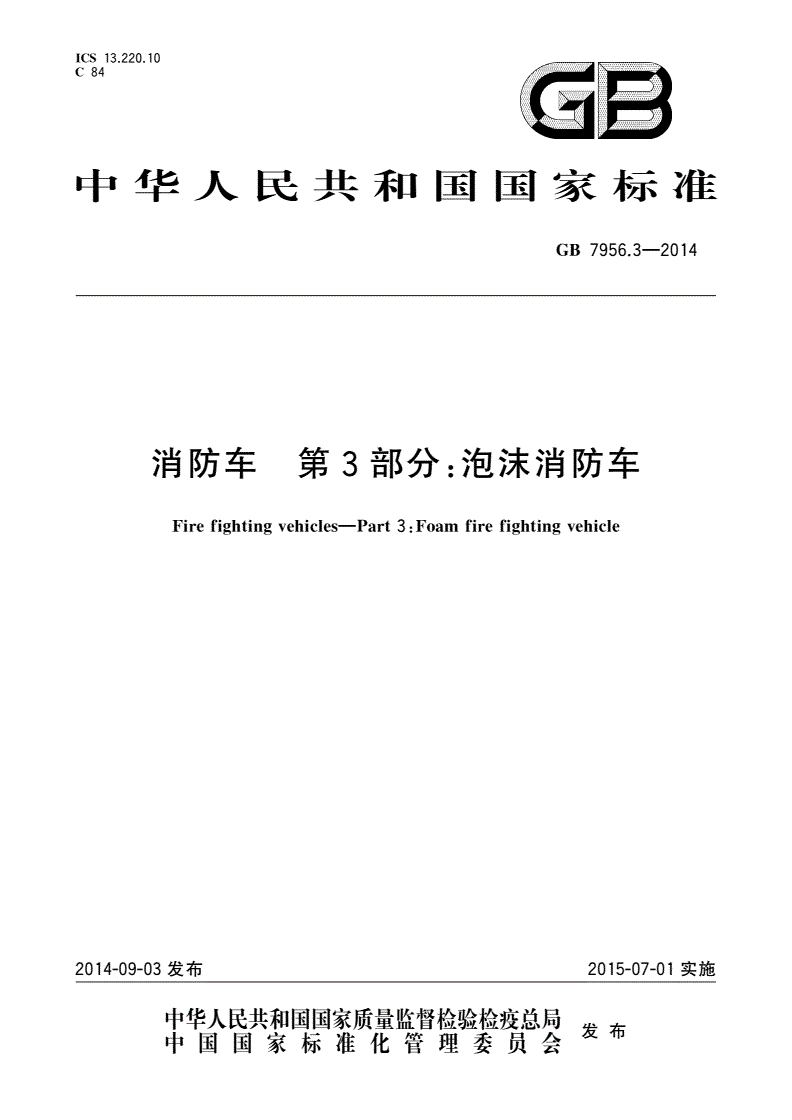

中华人民共和国国家标准

—

GB7956.32014

:

消防车第部分泡沫消防车

3

—:

FirefihtinvehiclesPart3Foamfirefihtinvehicle

gggg

2014-09-03发布2015-07-01实施

中华人民共和国国家质量监督检验检疫总局

发布

中国国家标准化管理委员会

—

GB7956.32014

目次

前言…………………………Ⅰ

1范围………………………1

2规范性引用文件…………………………1

3术语和定义………………1

4技术要求…………………1

5试验方法…………………9

6检验规则…………………16

…………………

、、

7标志包装运输和贮存18

—

GB7956.32014

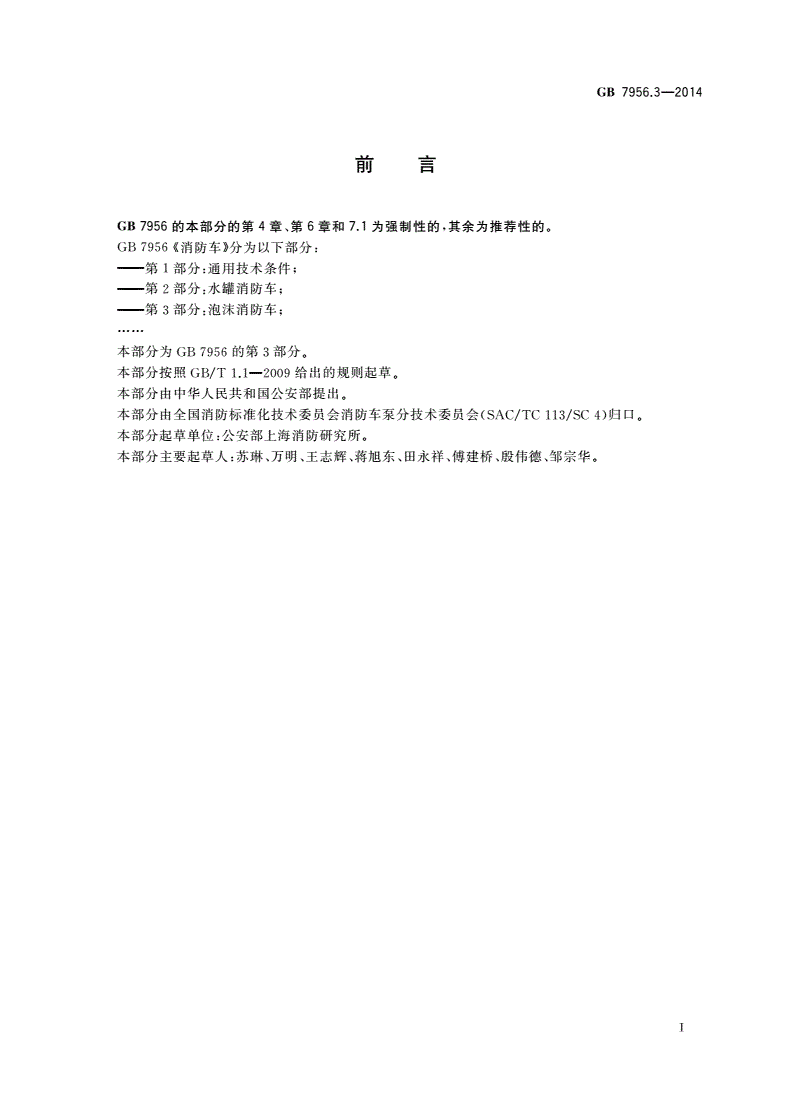

前言

、,。

的本部分的第章第章和为强制性的其余为推荐性的

GB7956467.1

《》:

GB7956消防车分为以下部分

———:;

第部分通用技术条件

1

———:;

第部分水罐消防车

2

———:;

第部分泡沫消防车

3

……

本部分为的第部分。

GB79563

本部分按照/—给出的规则起草。

GBT1.12009

本部分由中华人民共和国公安部提出。

(//)。

本部分由全国消防标准化技术委员会消防车泵分技术委员会SACTC113SC4归口

:。

本部分起草单位公安部上海消防研究所

:、、、、、、、。

本部分主要起草人苏琳万明王志辉蒋旭东田永祥傅建桥殷伟德邹宗华

Ⅰ

—

GB7956.32014

:

消防车第部分泡沫消防车

3

1范围

、、、、、

GB7956的本部分规定了泡沫消防车的术语和定义技术要求试验方法检验规则及标志包装

运输和贮存。

本部分适用于泡沫消防车。

本部分不适用于压缩空气泡沫消防车和高倍泡沫消防车。

2规范性引用文件

。,

下列文件对于本文件的应用是必不可少的凡是注日期的引用文件仅注日期的版本适用于本文

。,()。

件凡是不注日期的引用文件其最新版本包括所有的修改单适用于本文件

/漆膜颜色标准

GBT3181

—

:

手提式灭火器第部分性能和结构要求

GB4351.120051

—消防泵

GB62452006

—

:

消防车第部分通用技术条件

GB7956.120141

GB19156消防炮通用技术条件

3术语和定义

。,

和界定的以及下列术语和定义适用于本文件为了便于使用以下重复列出

GB6245GB7956.1

—

了GB7956.12014中的某些术语和定义。

3.1

泡沫消防车ihtinvehicle

foamfirefgg

、、。

主要装备车用消防泵水罐泡沫液罐和水泡沫液混合设备的消防车

-

[—,]

GB7956.12014定义3.1.3

3.2

泡沫比例混合器foamroortioner

pp

,。

通过负压或正压供给泡沫液使泡沫液和水按一定比例混合的装置

3.3

车用泡沫系统foamsstem

y

、,、

将泡沫液水与空气充分混合产生泡沫实施灭火的系统由安装在消防车上的泡沫比例混合器泡

、(、)。

沫产生或喷射装置专用组件如泡沫液罐泡沫液泵及管路等组成

4技术要求

4.1基本要求

(“”)—,

泡沫消防车以下简称泡沫车除应符合GB7956.12014的通用技术要求外还应符合本部分

的要求。

1

—

GB7956.32014

4.2整车要求

4.2.1一般要求

4.2.1.1燃油箱容量应满足泡沫车行驶100km后在消防车额定流量和出口压力下连续工作2h。

4.2.1.2主操作面板区域离地1.2m以上不应有大于65mm的出水口。

,,,

4.2.1.3泡沫车应有手控发动机转速控制器控制器操作机构便于操作并能保持稳定的发动机转速

、。

操作人员在消防泵操作处应能看清所有压力显示装置消防泵转速表以及其他指示器

4.2.1.4泡沫车各自动控制机构应有手动应急措施。

,

4.2.1.5操作面板上消防泵出口和进口压力表联接处应提供测试用连接管接口规格为M10×1.5mm

,,,。

的外螺纹螺纹长度不小于15mm接口位置应便于外接压力表的安装并标注标识

4.2.2操作说明和标识

4.2.2.1操作说明和标识应包括以下内容:

———消防泵额定流量和出口压力数值及操作说明;

———();

选用泡沫的类别适用时及混合比

———();

消防泵出口压力显示精度不低于2.5级

———();

消防泵进口压力显示精度不低于2.5级

———消防泵转速显示及累计工作时间显示;

———水罐和泡沫液罐的液位显示;

———发动机水温显示;

———发动机机油温度显示;

———仪表板照明灯和开关;

———紧急停止按钮;

———冲洗标识和开关位置;

———面板上仪表及开关的用途说明牌。

,。

4.2.2.2泡沫比例混合系统的控制调节应安装在操作仪表板处便于人员操作

、。

4.2.2.3操作面板上应有水泡沫管路系统简图及基本操作说明

“”,。

4.2.2.4在水罐注水口处应设有水罐注水口字样的标牌标牌应永久性固定

“”。

4.2.2.5在泡沫罐加液口处或邻近位置应设有泡沫罐注液口字样的标牌在明显位置处应注明可

,“、”。

使用的泡沫液类型并用红色字体注明不要将不同类型不同企业的泡沫液混装的警告性文字标牌

应永久性固定。

4.3底盘改制要求

。

泡沫车的底盘改制应符合—中的要求

4.3.1GB7956.120145.4

,。

4.3.2当罐体直接安装在底盘上时应保证罐体与底盘弹性联接且不与底盘直接接触

4.4消防水力系统要求

4.4.1消防泵

(“”)—。

4.4.1.1选用的车用消防泵以下简称消防泵应符合GB62452006的相关规定

,。

4.4.1.2消防泵放余水装置应操作方便并应直接将余水排出车外

4.4.1.3消防泵与发动机功率匹配应:

———:;

消防泵额定工况的轴功率与发动机额定功率之比汽油机不应大于55%柴油机不应大

于60%;

2

—

GB7956.32014

———取力器的增速比不大于1.5。

4.4.2消防管路

4.4.2.1一般要求

4.4.2.1.1所有消防管路应采用耐腐蚀材料或采取防腐蚀措施。

4.4.2.1.2管路布置应便于消防泵及传动机构的维护和保养。

,/

4.4.2.1.3消防管路应用不同颜色区分消防泵进水管路及水罐至消防泵的输水管路应为GBT3181

,/

规定的G05深绿色泡沫罐与泡沫液泵或泡沫比例混合器的输液管路应为GBT3181规定的Y08深

,/。

黄色消防泵出水管路应为GBT3181规定的R03大红色

4.4.2.2消防泵进水管路

,。

4.4.2.2.1当消防泵进水口设在侧面时应在车辆两侧均设进水口单侧进水口应满足泡沫车额定压

力和流量的要求。

额定流量不小于/的泡沫车进水管路应设置阀门。

4.4.2.2.2100Ls

4.4.2.2.3进水管路应保证45s内能够放尽进水管路内的余水。

,

4.4.2.2.4消防泵的每个进水口和吸水管之间应安装抗腐蚀滤网滤网的过流面积不应降低消防泵的

。:

额定压力和流量滤网上的孔不应通过

———/,;

对于额定流量不大于30Ls的消防泵为大于或等于8mm的颗粒

———/,。

对于额定流量大于30Ls的消防泵为大于或等于13mm的颗粒

、、;

4.4.2.2.5进水管路在0.8MPa静水压下不应出现管路漏水冒汗密封件渗漏等现象在1.2MPa静

,。

水压下不应破裂不应产生影响正常使用的永久变形

,。

4.4.2.2.6泡沫车应配置吸水管每车携带的吸水管长度不应小于8m

4.4.2.3消防泵出水管路

4.4.2.3.1出水管路的通径和数量应保证泡沫车在额定工况下的出水流量。

,。

4.4.2.3.2出水管路最低处应保证45s内能够放尽出水管路内的余水放余水应便于操作

,,

4.4.2.3.3出水口中心离地高度大于1.2m时出水口应向下倾斜且离操作踏板上平面的高度应不大

于1.2m。

4.4.2.3.4出水管路应安装可关闭出水管路和消防泵连接的止回阀。

,。

出水管路应经静水压密封试验试验压力为出水管路承受的最大工作压力值的倍试验

4.4.2.3.51.1

,。

后管路及各连接处不应出现渗漏

,。

出水管路应经静水压强度试验试验压力为出水管路承受的最大工作压力值的倍试验

4.4.2.3.61.5

,。

后不应出现明显变形和结构破坏

,(

4.4.2.3.7在出水管路最大工作压力下手动启闭的出水阀开启和关闭力不应大于200N不使用辅助

)。。,

装置非手动启闭的出水阀按正常操作方法可开启和关闭当出水管路中没有压力时手动启闭的出

水阀开启和关闭力不应大于50N。

,“”

4.4.2.3.8出水阀应有指示启闭方向的指示标牌在出水阀操作位置可见处应有缓慢打开出水阀的

,。

警示标牌出水阀结构上应保证从开启至最大开度的时间应大于5s

4.4.2.4水罐至消防泵的输水管路

,/

4.4.2.4.1水罐至消防泵的输水管路上应设置阀门且操作方便泡沫车额定流量大于60Ls时不应采

用手动开启。

3

—

GB7956.32014

,。

4.4.2.4.2当水罐内输水管路的进口设置在排污孔邻近部位时应保证污物不进入消防泵内

,。

4.4.2.4.3输水管路进口应设置滤网并应满足泡沫车额定工况要求

/,

4.4.2.4.4额定流量不大于100Ls的泡沫车水罐至消防泵的输水管路应能保证抽取罐容量90%以

,/,

上的水额定流量大于100Ls的泡沫车水罐至消防泵的输水管路应能保证抽取罐容量85%以上

的水。

4.4.2.5泡沫罐至泡沫比例混合器的输液管路

4.4.2.5.1泡沫罐至泡沫液泵或泡沫比例混合器的输液管路应能抽取罐容量95%以上的泡沫液。

,,

4.4.2.5.2泡沫罐输液管路通径应满足泡沫比例混合器的最大流量要求并在大气压力为101kPa下

,。。

承受85kPa真空度5min不应有渗漏和肉眼可见的变形泡沫液输液管路进口应装有滤网

4.4.3水罐和泡沫液罐

4.4.3.1罐体要求

33

泡沫车罐容积大于或等于,;且不小于

4.4.3.1.112m时容积误差不应超过±2%容积小于12m

333

,,;,。

1m时每减少1m其误差绝对值增加0.1%容积小于1m时容积误差不应超过10%

4.4.3.1.2罐体和阀门应采用防腐材料或经过防腐处理。

33

,,,,

4.4.3.1.3罐容积超过2m罐内应设防荡板罐容积超过3m罐内应设纵向防荡板防荡板隔出的

3

单腔容积不应大于2m。

3

,。水

4.4.3.1.4容积大于1m的罐顶部应设置可供人员进出的人孔及人孔盖人孔直径不小于0.4m

罐人孔盖在罐内压力超过0.1MPa时可自动卸压。

,。

4.4.3.1.5水罐和泡沫液罐最低处应设置排污孔排出的淤物不应接触车身或底盘零部件

4.4.3.1.6水罐和泡沫液罐应设置液位或液量的指示装置。

。,

4.4.3.1.7水罐和泡沫液罐应能承受0.1MPa的静水压力经0.1MPa静水压强度试验罐体两侧面

,、。

不应出现明显残余变形相连接的管道阀门均不许有渗漏

,。

4.泡沫液罐应设置呼吸口呼吸口应保证正常输送泡沫液

4.3.1.8

4.4.3.2注液装置

,。,

4.4.3.2.1消防泵至水罐的注水管路应设置阀门阀门应方便操作注水管路通径不应小于65mm管

路中不应有积水。

,,

4.4.3.2.2从车辆外部向水罐注水的管路通径不应小于65mm管路应保证罐内水不会倒流管路中不

。。

应有积水注水口应加防护盖

,。

4.4.3.2.3泡沫液泵至泡沫液罐间的注液管路应设置不锈钢阀门阀门应便于操作注液管路应采用

,。

壁厚不小于1.5mm的不锈钢管通径不小于40mm

4.4.3.2.4泡沫罐注液口应有保护盖。

4.4.3.3溢水装置

,。

应在水罐内设置通大气的溢水管路溢水管路直径不小于水罐与消防泵间输水管路直径的30%

溢水管路应高出罐顶。

4.4.4车用泡沫系统

4.4.4.1车用泡沫系统一般要求

/、应使用抗泡沫液腐蚀的材

4.4.4.1.1泡沫炮或泡沫水两用炮泡沫液泵和泡沫比例混合器的过流表面

4

—

GB7956.32014

料或涂层。

,。

4.4.4.1.2车用泡沫系统应设冲洗装置冲洗装置应避免在冲洗过程中水流回泡沫液罐或水罐

,。

4.4.4.1.3车用泡沫系统应有外吸泡沫液接口和联接软管二者的拆装应方便

4.4.4.1.4在车用泡沫系统中应设有防止水倒流入泡沫液罐的措施。

,

4.4.4.1.5车用泡沫系统在以系统最大工作压力和最大流量运行时应具有良好的密封性能不应有渗

漏现象。

车用泡沫系统的混合比精度应符合表要求。

4.4.4.1.61

表1车用泡沫系统混合比精度要求

泡沫液

≤1%3%6%>6%

混合比

精度要求设定值()()()设定值()

×1.0~1.4%3.0~4.0%6.0~7.0%×1.0~1.1%

4.4.4.2泡沫比例混合器

4.4.4.2.1标志牌

泡沫比例混合器应设置有下列内容的永久性标志牌:

———产品名称与型号;

———泡沫比例混合器泡沫混合液流量与进口压力范围;

———适用的消防泵流量与压力范围;

———混合比;

———泡沫液类型;

———生产企业名称;

———生产日期。

4.4.4.2.2液流方向

在泡沫比例混合器外壳明显位置以箭头表示液流方向。

4.4.4.2.3主要性能指标

,、,,

企业应提供泡沫比例混合器的主要性能指标包括进口工作压力范围流量范围混合比精度等并

应符合4.4.4.1.6的要求。

、

4.4.4.2.4静水压密封强度要求

,。,

4.4.4.2.4.1比例混合器应经静水压密封试验试验压力为规定最大工作压力值的1.1倍试验后比

例混合器壳体及各连接处不应出现渗漏。

,。,

4.4.4.2.4.2比例混合器应经静水压强度试验试验压力为规定最大工作压力值的1.5倍试验后比

例混合器壳体及各连接管路不应出现明显变形和结构破坏。

4.4.4.2.5负压式泡沫比例混合器

,,内真空

4.4.4.2.5.1在大气压力为101kPa下负压式泡沫比例混合器在85kPa真空度条件下1min

度的降低数值应不大于0.5kPa。

、。

4.4.4.2.5.2负压式泡沫比例混合器进出口的压力差应不大于进口工作压力的35%

5

—

GB7956.32014

4.4.4.2.6正压式泡沫比例混合器

正压式泡沫比例混合器的泡沫液泵应符合—第章的规定。

4.4.4.2.6.1GB624520067

4.4.4.2.6.2泡沫液泵的动力源和驱动装置应能保证供泡沫液泵正常工作。

4.4.4.2.6.3泡沫液泵的工作压力和流量应与比例混合器的工作压力和流量范围相适应。

,

4.4.4.2.6.4泡沫液泵应设有泄压阀泄压阀在供泡沫液泵最大工作压力的1.1~1.5倍范围内能自动

泄压。

,。

4.4.4.2.6.5当泡沫罐内液体剩余量达到标称容量的4%~6%范围内时泡沫液泵应能自动停机

4.4.4.3消防炮

/。

4.4.4.3.1泡沫车配备的泡沫炮或泡沫水两用炮喷射性能应符合GB19156的规定

,。

4.4.4.3.2消防炮装车后俯角不应小于7°

4.4.4.3.3车顶炮的进水管路应设置控制启闭的阀门。

,,

4.4.4.3.4车顶炮应有锁紧机构和支撑机构车前炮应有锁紧机构锁紧机构能够在消防炮喷射时将炮

,。

锁止在任何俯仰和回转角度支撑机构在泡沫车行驶时能够可靠支撑消防炮

,

4.4.4.3.5消防炮为无线遥控时消防炮的遥控信号不应对消防车其他控制系统和通讯系统的工作造

成干扰。

4.4.5泡沫车最大真空度及密封性

,。引水系统的

在大气压力为101kPa下消防车引水装置所能形成的最大真空度应不小于85kPa

密封性在最大真空度条件下,内真空度的降低数值应不大于。

1min2.6kPa

、

4.4.6引水时间最大吸深时泵的性能要求

、,。引水时间应符合表

4.4.6.1在大气压力101kPa水温20℃下时泡沫车的最大吸深不应小于7m2

的要求。

表27m吸深时引水时间

额定流量引水时间

/

Lss

≤80≤60

>80≤100

,。

在最大吸深时消防泵的流量和出口压力应满足表的规定

4.4.6.23

4.4.7泡沫车连续运转要求

泡沫车6h连续运转试验应符合以下要求:

———,;

在连续运转试验过程中发动机转速不应超过发动机的额定转速

———、、、、;

发动机无异响过度振动漏水漏油漏气等异常现象

———发动机出水温度小于90℃;

———发动机机油温度小于95℃;

———变速器及功率输出装置的润滑油温度应小于100℃;

———功率输出装置的输出轴轴承座温度应小于100℃。

6
