GB/T 3181-2008 漆膜颜色标准

ICS87.010

G50QB

中华人民共和国国家标准

GB/T3181—2008

代替GB/T3181—1995

漆膜颜色标准

Colourstandardforpaintfilm

2008-06-04发布2008-12-01实施

发布

GB/T3181—2008

-1.Z-—1—

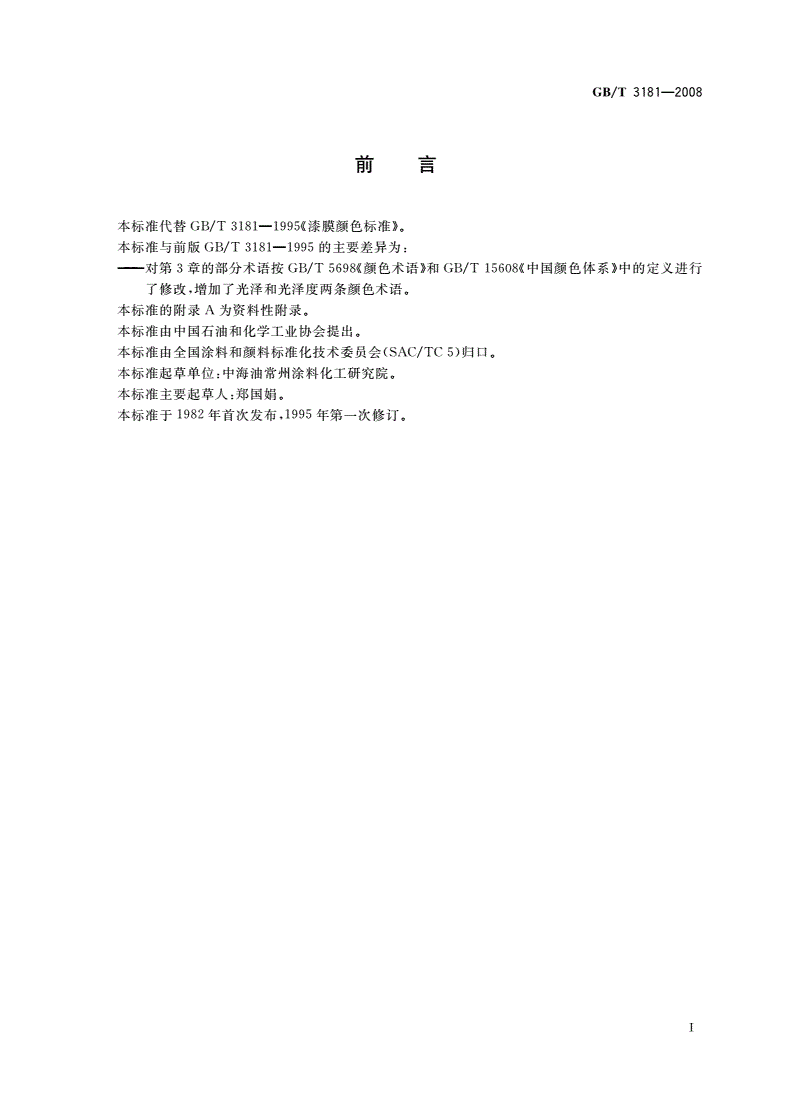

刖弓

本标准代替GB/T3181—1995《漆膜颜色标准》。

本标准与前版GB/T3181—1995的主要差异为：

-对第3章的部分术语按GB/T5698《颜色术语》和GB/T15608«中国颜色体系》中的定义进行

了修改，增加了光泽和光泽度两条颜色术语。

本标准的附录A为资料性附录。

本标准由中国石油和化学工业协会提出。

本标准由全国涂料和颜料标准化技术委员会(SAC/TC5)归口„

本标准起草单位：中海油常州涂料化工研究院。

本标准主要起草人:郑国娟。

本标准于1982年首次发布,1995年第一次修订。

T

GB/T3181—2008

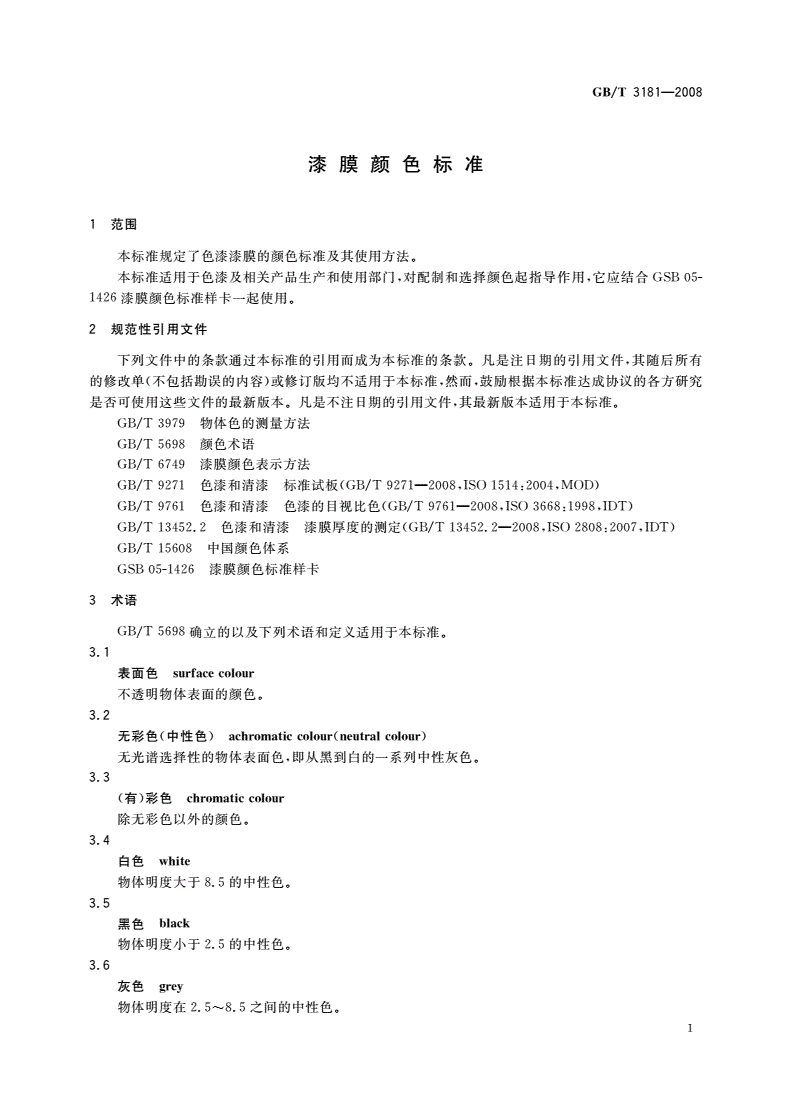

漆膜颜色标准

1范围

本标准规定了色漆漆膜的颜色标准及其使用方法。

本标准适用于色漆及相关产品生产和使用部门，对配制和选择颜色起指导作用，它应结合GSB05-

1426漆膜颜色标准样卡一起使用。

2规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有

的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究

是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T3979物体色的测量方法

GB/T5698颜色术语

GB/T6749漆膜颜色表示方法

GB/T9271色漆和清漆标准试板(GB/T9271—2008,ISO1514：2004,MOD)

GB/T9761色漆和清漆色漆的目视比色(GB/T9761—2008,ISO3668：1998,IDT)

GB/T13452.2色漆和清漆漆膜厚度的测定(GB/T13452.2—2008,ISO2808：2007,IDT)

GB/T15608中国颜色体系

GSB05-1426漆膜颜色标准样卡

3术语

GB/T5698确立的以及下列术语和定义适用于本标准。

3.1

表面色surfacecolour

不透明物体表面的颜色。

3.2

无彩色(中性色)achromaticcolour(neutralcolour)

无光谱选择性的物体表面色，即从黑到白的一系列中性灰色。

3.3

(有)彩色chromaticcolour

除无彩色以外的颜色。

3.4

白色white

物体明度大于&5的中性色。

3.5

黑色black

物体明度小于2.5的中性色。

3.6

灰色grey

物体明度在2.5〜&5之间的中性色。

GB/T3181—2008

3.7

绝对白色absolutewhite

物体明度为10的理想白色。

3.8

绝对黑色absoluteblack

物体明度为0的理想黑色。

3.9

互补色complementarycolour

以适当比例混合产生中性色的两种颜色。例如红与绿、蓝与黄等。

3.10

光泽gloss

物体表面定向选择反射的性质。由于反射光的空间分布而产生的物体表面视知觉的特性，它与表

面定向反射成分的大小和反射光配光曲线的尖锐程度有关。

3.11

光泽度glossiness

用数据表述的物体表面的光泽程度。

3.12

色卡colourchip

表示一定颜色的标准样品卡。

3.13

色调（色相）hue

表示红、黄、绿、蓝、紫等颜色的特性。颜色的二属性之一。

3.14

明度value,lightness

表示物体表面颜色明亮程度的视知觉特性值，以绝对白色和绝对黑色为基准给予分度。颜色的三

属性之一■。

3.15

彩度chroma

用距离等明度无彩色点的视知觉特性来表示物体表面颜色的浓淡，并给予分度。颜色的三属性

之一'O

3.16

三刺激值tristimulusvalues

在三色系统中，与待测色刺激达到色匹配所需的三种参照色刺激的量。

3.17

色品（度）坐标chromaticitycoordinates

三刺激值各自与它们之和的比。

在xyz表色系统中，由三刺激值x、y、z可算出色品坐标.77心

XX。

丁_X+Y+ZM1"_X10+Y1fl+Z10

—x+Y+Z+Y10+Zk.

2

GB/T3181—2008

Z_Z1:,

z~x+Y+zf^°_xl0+yl0+z10

3.18

CIE标准照明体CIEstandardilluminants

由CIE规定的入射在物体上的一个特定的相对光谱功率分布，包括：

a）标准照明体A：根据国际实用温标而规定的绝对温度为2856K的完全辐射体。

b）标准照明体C：相关色温约为6774K的平均昼光。

c）标准照明体D65:相关色温约为6504K的平均昼光。

标准照明体D55:相关色温约为5503K的昼光。

标准照明体D75:相关色温约为7504K的昼光。

3.19

CIE标准光源CIEstandardsources

为实现标准照明体A、C、m等，由CIE所规定的人工光源。

3.20

色温colourtemperature

当光源的色品与某一温度下完全辐射体的色品相同时，该完全辐射体的绝对温度为此光源的色温。

色温的符号为「，单位为K。

3.21

色度计colourimeter

用以测量颜色的三刺激值或色度坐标的仪器。

3.22

视场visualfield

当眼睛位置不动时，被观察物体的立体角范围。

3.23

照明观测条件illuminating-viewingcondition

照明光源、物体和观察者之间的几何条件。例如0/45（垂直照明/45°方向观测）、〃/8（漫射照明/8°

方向观测）、0/〃（垂直照明/漫射观测）等。

3.24

CIE1931标准色度系统CIE1931standardcolorimetricsystem

由CIE1931年所规定的光谱三刺激值为.7（A）表示的色度系统。

CIE1931标准色度系统也叫做2°视场XYZ色度系统。

3.25

CIE1964补充标准色度系统CIE1964supplementarystandardcolorimetricsystem

由CIE1964年所规定的光谱三刺激值为m（A）、％（A）E（入）表示的色度系统。

CIE1964补充标准色度系统也叫做10°视场XlnY10Zln色度系统。

3.26

颜色匹配colourmatching

使调配的颜色与给定的颜色在视觉上相等或相同。

3.27

色差colourdifference

以定量表示的色知觉差异。用表示。

3.28

北空昼光nortskylight

从日出3h后到日落3h前，避开太阳光直射的从北窗看的天空光。

3

GB/T3181—2008

4颜色标准

4.1本颜色标准包括了目前经常生产和使用的主要色漆产品的颜色，它由83种颜色组成，漆膜颜色标

准样卡（色卡）实物见GSB05-1426。

4.2颜色标准的全称以编号加名称表示，编号由一个或两个英文字母和两位阿拉伯数字组成。英文字

母用来表示色调（见表1）,阿拉伯数字用来区分同一色调的不同颜色。颜色标准的名称采用惯用名称。

例如大红、深黄、中绿、淡灰等。各颜色标准的编号、名称及相应于GB/T15608的颜色标号（按

GB/T6749规定测定）和GSB05-1426的颜色排列顺序号见表2。

表1字母符号的色调属性

字母符号RYRYGYGBGBPBPRP

色调红黄红黄绿黄绿蓝绿蓝紫蓝紫红紫

4.3颜色标准的三刺激值和色度坐标值见附录A。三刺激值和色度坐标值按GB/T3979规定测得，

测试条件为05光源、10°视场、〃/0照明观测条件。

4.4如另有需要，供需双方可商定本颜色标准规定之外的颜色，但不得采用本标准的颜色编号方法进

行编号。

5色差

5.1本颜色标准的各颜色允许色差范围由供需双方商定。

5.2色差范围确定后，不得随意变动，如需调整，亦应经供需双方商定。

6使用方法

6.1试验样板

6.1.1除非另有规定，试板应是符合GB/T9271的马口铁板、硬铝板、钢板或玻璃板。板面应平整，尺

寸不小于120mmX50mmo

6.1.2除非另有规定，按GB/T9271的规定处理每一块试板，然后按规定或商定的方法涂覆受试产品

并将每一块涂漆试板干燥（或烘烤和养护）至规定的吋间。

注：漆膜应完全遮盖住底材。不能完全遮盖底材的漆膜，其颜色受底材颜色和漆膜厚度（按GB/T13452.2中规定

的一种方法测定）的影响。

6.2比色

6.2.1比色法

按GB/T9761的规定进行比色。一般采用常规法，在自然日光或人造光源下对试板与颜色标准进

行目视比较。也可采用色度计，在商定光源（D間光源或C光源等）、照明观测条件［45/0、0/45、〃/8（0）

或8（0）/〃］和视场（10°或2°）条件下，直接测定色差（△£）。

6.2.2光源

6.2.2.1自然日光

采用北空昼光，并且比色区周围应没有彩色物体（如红砖墙或绿树）的反射光。在比色位置照光应

均匀，其照度应不小于2000lxo

应避免在直接日光照射下进行比色，一般室内朝北窗口1m左右位置较为适宜。

6.2.2.2人造光源

选用符合GB/T9761规定的比色箱，采用具有与CIE标准照明体05光源能量分布相近似的人造

光源照明，其比色位置的照度应在1000lx〜4000lx之间。对于深色漆的比色，照度应尽量采用上限。

6.2.3观察者

6.2.3.1观察者必须由没有彩色视觉缺陷的人来担任。如果观察者是戴有眼镜校正视力的，则镜片必

4

GB/T3181—2008

须在整个可见光谱内有均匀的光谱透过率。

6.2.3.2为了避免眼睛疲劳而影响正确比色，在对有强烈色彩的样板比色后，不要立即对淡色样板和

补色样板进行比色，在对明亮的饱和色进行比色时，如果不能迅速作出判定，观察者应在周围的中性灰

色上看几秒钟，然后再进行比色。

6.2.3.3如果观察者进行连续比色，应经常间隔的休息几分钟，以保证目视比色的质量。在休息期间，

不再看彩色物体。

6.2.4比色程序

6.2.4.1将试板与对应的颜色标准并排放置，边与边相互接触或重叠一定面积。比色吋，眼睛到试板

的距离为500mm0为了提高比色的准确性，试板与颜色标准的位置应吋吋交换。

对于光泽差别很大的漆膜的比色，为了减小光泽差别对颜色观测的影响，可按下述方法进行比色：

a）在自然日光下进行观察时，由于比色位置在室内朝北窗口附近，日光以约45°角入射漆膜，则人

眼可以近乎垂直漆膜（近似0°角）方向观测漆膜；

b）在比色箱中观察时，由于照明光源从0°角入射漆膜，则人眼可以45°角观测漆膜。

6.2.4.2试板的颜色若与颜色标准等色，即可认为试板的颜色符合对应颜色标准的颜色。

7保存

颜色标准应保存在清洁、干燥、黑暗之处，防止沾污与擦伤。使用吋避免太阳光直接照射，用毕后应

立即存放好，最好用不透光的黑纸包裹，以避免不必要的光照。如有损坏或变色，应立即停止使用。

表2漆膜颜色的编号、名称及相应于GB/T15608的颜色标号和GSB05-1426的颜色排列顺序号

相应于GSB05-1426的

编号颜色名称相应于GB/T15608的颜色标号HV/C（色调明度/彩度）

颜色排列顺序号

PO1淡紫5.5P&1/2.969

PO2紫0.2P6.2/6.670

PB01深（铁）蓝5.0PB1.1/3.01

PB02深（St）蓝5.2PB1.7/5.92

PB03中（铁）蓝4.7PB1.9/6.13

PB04中（臥）蓝4.7PB2.2/7.94

PB05海蓝0.8PB3.8/9.36

PB06淡（臥）蓝&7B4.7/10.27

PB07淡（铁）蓝0.3PB5.1/&18

PB08蓝灰7.3B3.8/5.09

PB09天（臥）蓝5.9B6.8/7.410

PB10天（铁）蓝5.9B7.2/4.911

PB11孔雀蓝1.4PB3.4/10.15

BO1深灰4.0B3.5/0.871

BO2中灰1.8B4.6/0.672

BO3淡灰7.8BG5.5/0.573

B04银灰1.9G6.()/0.674

BO5
