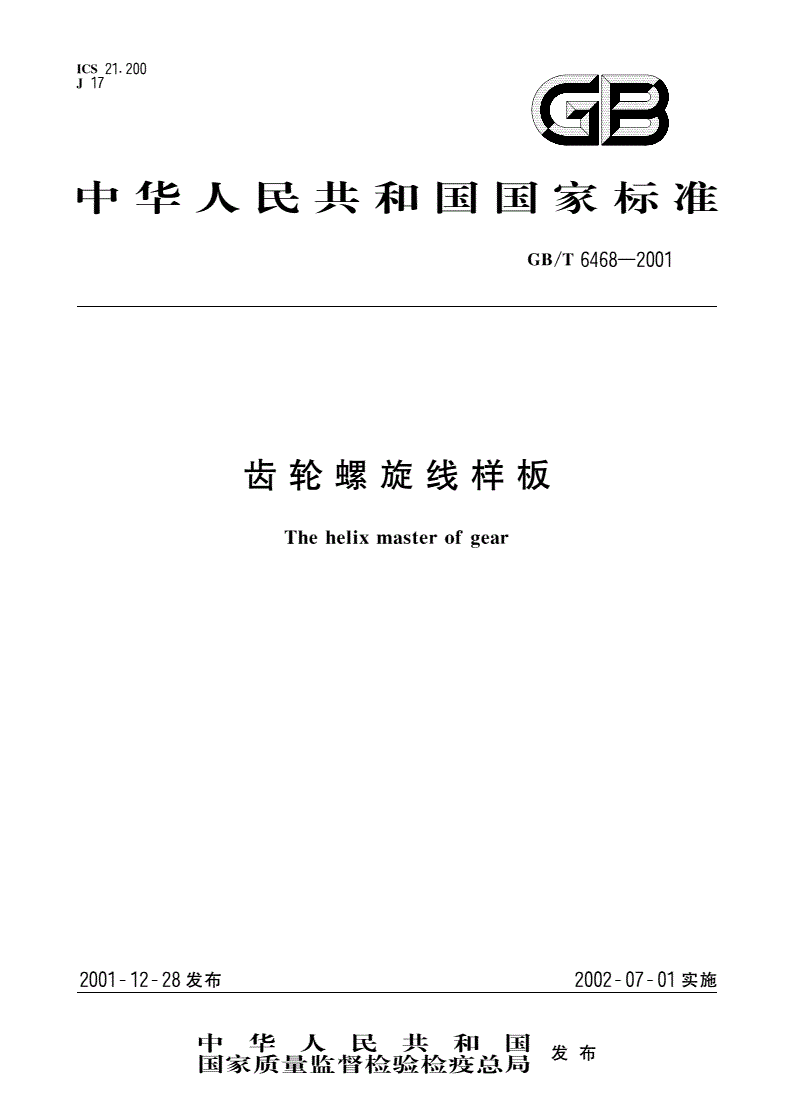

GB/T 6468-2001 齿轮螺旋线样板

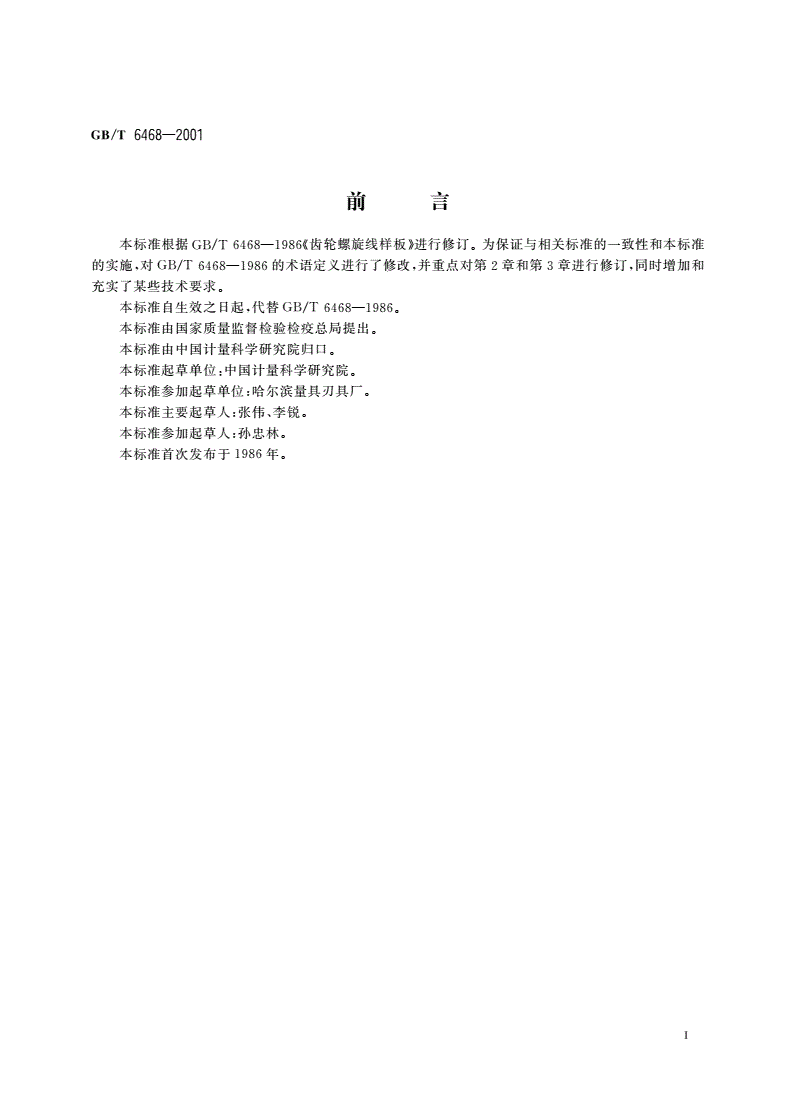

前言

本标准根据齿轮螺旋线样板进行修订为保证与相关标准的一致性和本标准

的实施对的术语定义进行了修改并重点对第章和第章进行修订同时增加和

充实了某些技术要求

标准自生效之日起代替

标准由国家质量监督检验检疫总局提出

标准由中国计量科学研究院归口

标准起草单位中国计量科学研究院

标准参加起草单位哈尔滨量具刃具厂

标准主要起草人张伟李锐

标准参加起草人孙忠林

标准首次发布于年

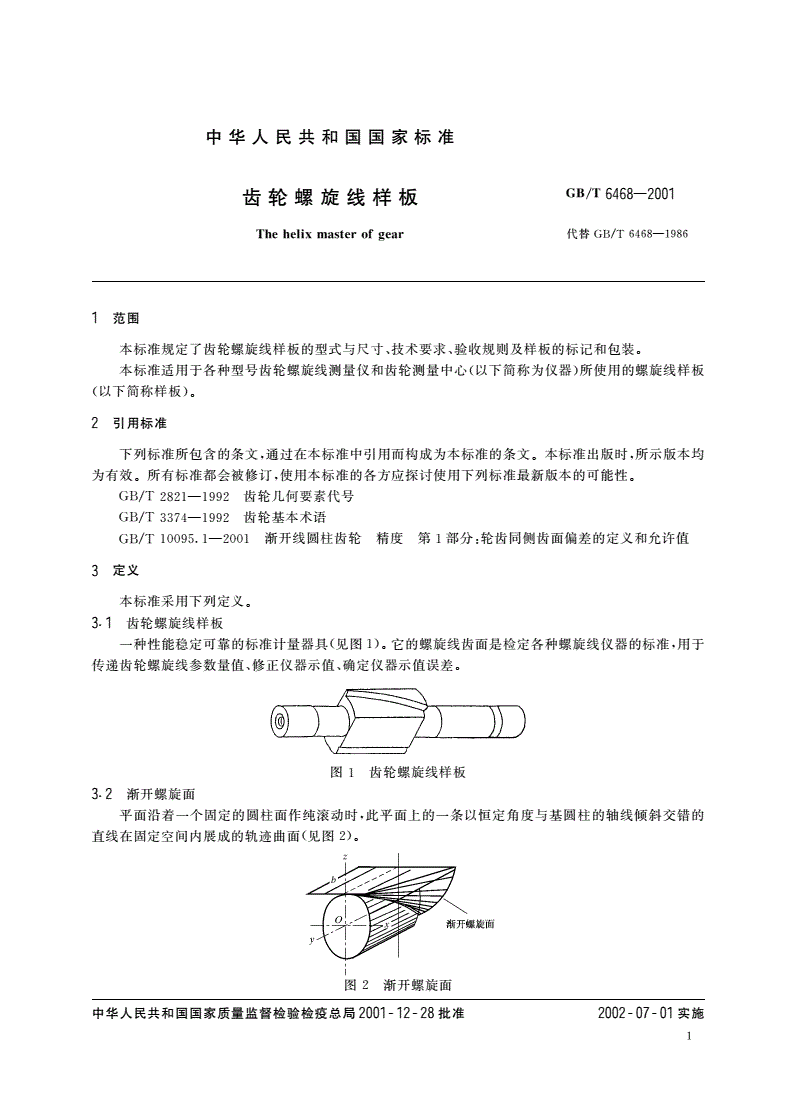

中华人民共和国国家标准

齿轮螺旋线样板

代替

范围

标准规定了齿轮螺旋线样板的型式与尺寸技术要求验收规则及样板的标记和包装

标准适用于各种型号齿轮螺旋线测量仪和齿轮测量中心以下简称为仪器所使用的螺旋线样板

以下简称样板

引用标准

下列标准所包含的条文通过在标准中引用而构成为标准的条文标准出版时所示版均

为有效所有标准都会被修订使用标准的各方应探讨使用下列标准最新版本的可能性

齿轮几何要素代号

齿轮基本术语

渐开线圆柱齿轮精度第部分轮齿同侧齿面偏差的定义和允许值

定义

标准采用下列定义

齿轮螺旋线样板

一种性能稳定可靠的标准计量器具见图它的螺旋线齿面是检定各种螺旋线仪器的标准用于

传递齿轮螺旋线参数量值修正仪器示值确定仪器示值误差

图齿轮螺旋线样板

渐开螺旋面

平面沿着一个固定的圆柱面作纯滚动时此平面上的一条以恒定角度与基圆柱的轴线倾斜交错的

直线在固定空间内展成的轨迹曲面见图

图渐开螺旋面

中华人民共和国国家质量监督检验检疫总局批准实施

圆柱螺旋线

动点圆柱面上的一条母线作等速移动而该母线又绕圆柱面的轴线作等角速旋转运动时动点在

此圆柱面上的运动轨迹见图

图圆柱螺旋线

分度圆

圆柱齿轮的分度圆柱面与端
