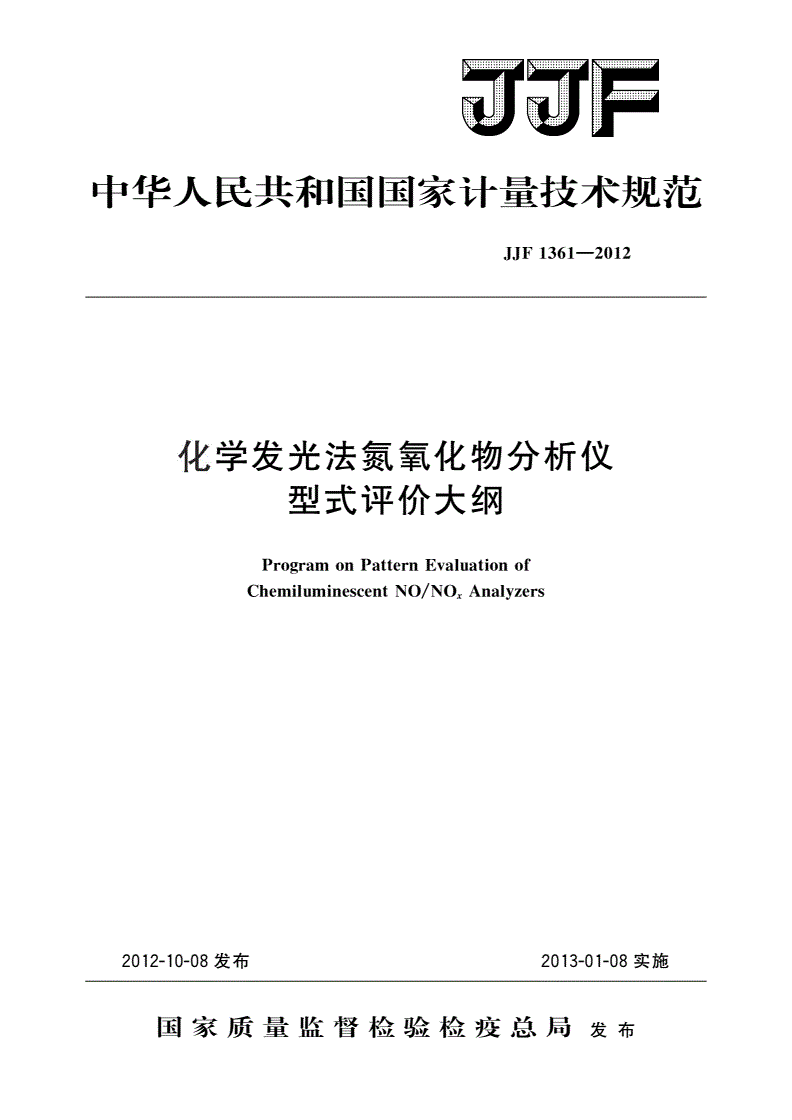

JJF 1361-2012 化学发光法氮氧化物分析仪 型式评价大纲

中华人民共和国国家计量技术规范

—

JJF13612012

化学发光法氮氧化物分析仪

型式评价大纲

ㅤㅤㅤㅤ

ProramonPatternEvaluationof

g

/

ChemiluminescentNONOAnalzers

xy

2012-10-08发布2013-01-08实施

国家质量监督检验检疫总局发布

—

JJF13612012

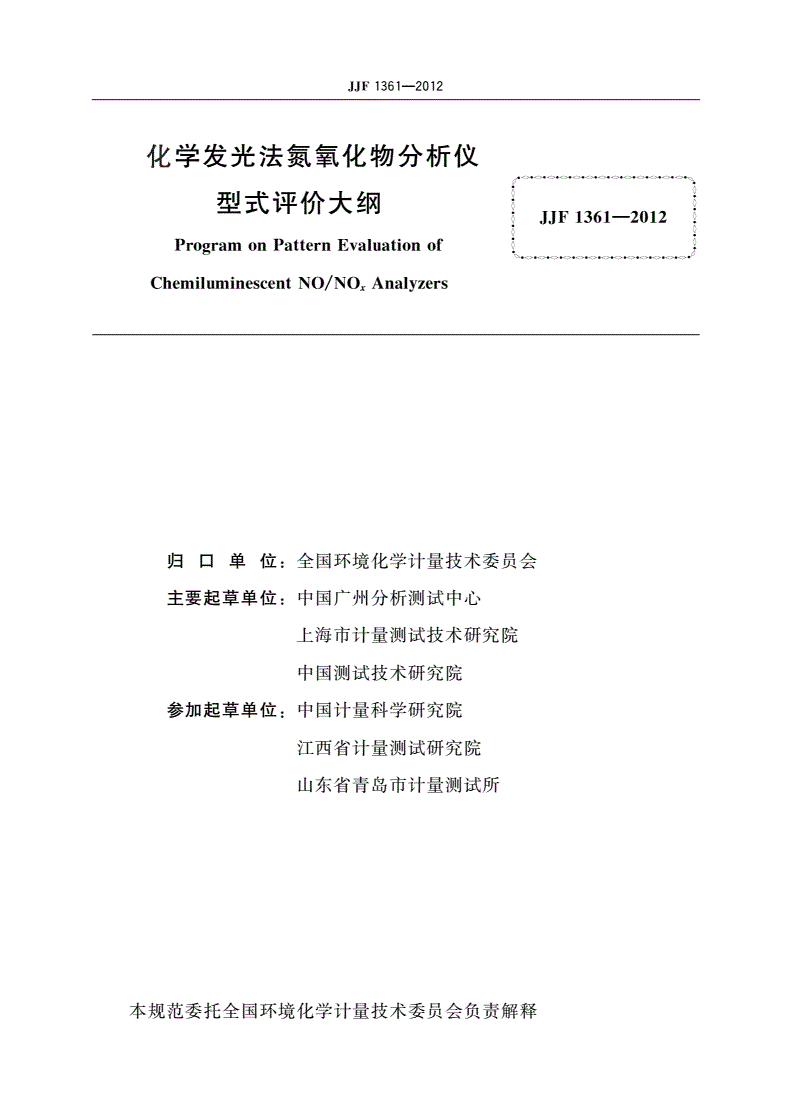

化学发光法氮氧化物分析仪

췍췍췍췍췍췍췍췍췍췍췍췍췍췍췍췍

췍

췍췍

췍

型式评价大纲

췍—

췍

JJF13612012

췍

ProramonPatternEvaluationof췍췍췍췍췍췍췍췍췍췍췍췍췍췍췍췍췍

g

/

ChemiluminescentNONOAnalzers

xy

ㅤㅤㅤㅤ

—

JJF13612012

目录

引言………………………()

Ⅲ

范围……………………()

11

引用文件………………()

21

概述……………………()

31

申请单位应提交的技术资料和试验样机……………()

41

技术资料……………()

4.11

试验样机……………()

4.21

法制管理要求…………()

52

计量单位要求………………………()

5.12

准确度要求…………()

5.22

5.3关于计量法制标志和计量器具标识的要求……()

2

安装标志要求………………………()

5.42

计量要求………………()

62

示值误差……………()

6.12

重复性………………()

6.22

ㅤㅤㅤㅤ()

6.3响应时间……………2

零点漂移……………()

6.42

量程漂移……………()

6.52

二氧化氮转换效率…………………()

6.62

通用技术要求…………()

72

7.1外观…………………(2)

绝缘电阻……………()

7.23

绝缘强度……………()

7.33

电源电压适应性……………………()

7.43

高温试验……………()

7.53

低温试验……………()

7.63

高温贮存试验………………………()

7.73

低温贮存试验………………………()

7.83

交变湿热试验………………………()

7.93

碰撞试验…………()

7.103

跌落试验…………()

7.113

型式评价项目一览表…………………()

84

试验项目的试验方法和条件…………()

95

外观…………………()

9.15

绝缘电阻……………()

9.25

Ⅰ

—

JJF13612012

绝缘强度……………()

9.36

示值误差……………()

9.46

重复性………………()

9.57

响应时间……………()

9.68

二氧化氮转换效率…………………()

9.78

零点漂移和量程漂移………………()

9.89

电源电压适应性……………………()

9.910

高温试验…………()

9.1010

低温试验…………()

9.1111

高温贮存试验……………………()

9.1211

低温贮存试验……………………()

9.1312

交变湿热试验……………………()

9.1412

碰撞试验…………()

9.1513

跌落试验…………()

9.1614

型式评价结果的判定………………()

1015

型式评价原始记录格式……………()

1115

附录化学发光法氮氧化物分析仪型式评价原始记录格式………()

A16

ㅤㅤㅤㅤ

Ⅱ

—

JJF13612012

引言

本型式评价大纲依据JJF1016《计量器具型式评价大纲编写导则》、JJF1015《计

》《》。

量器具型式评价和型式批准通用规范以及JJF1001通用计量术语及定义编写

本型式评价大纲的技术指标参考了—《化学发光法氮氧化物分析仪》

JJG8012004

/—《》。

和GBT116062007分析仪器环境试验方法等技术法规

本型式评价大纲为首次发布。

ㅤㅤㅤㅤ

Ⅲ

—

JJF13612012

化学发光法氮氧化物分析仪

型式评价大纲

1范围

()。

本型式评价大纲适用于化学发光法氮氧化物分析仪以下简称仪器的型式评价

2引用文件

—化学发光法氮氧化物分析仪

JJG8012004

/—分析仪器环境试验方法

GBT116062007

。

上述文件中的条款通过本大纲的引用而成为本大纲的条款凡是注日期的引用文

,()。,

件其随后所有的修改单不包括勘误的内容或修改版均不适用本大纲然而鼓励

。

根据本大纲达成协议的各方研究是否可使用这些文件的最新版本凡是不注日期的引用

,。

文件其最新版本适用于本大纲

3概述

()(),

仪器的基本检测原理是基于一氧化氮NO与臭氧O3发生化学反应时产生

(),ㅤㅤㅤㅤ。

激发态的二氧化氮NO2分子激发态的二氧化氮分子回到基态时发出光发出的光

。。

强与一氧化氮的浓度成正比关系采用检测发光强度进行一氧化氮浓度的检测其化学

反应式为:

NOO→NOOhν

+32+2+

式中:

———发射光。

hν

,,

当样气中存在二氧化氮气体时样气先通过仪器固有的转换器将二氧化氮转换成

,。()

一氧化氮后再与臭氧发生上述化学发光反应检测出的氮氧化物NO+NO2总量

()()。

NOx与一氧化氮的差等于二氧化氮即NOx-NO=NO2气体的含量

:、、、。

仪器的结构一般包括臭氧发生器转换器检测器电子单元等

4申请单位应提交的技术资料和试验样机

4.1技术资料

4.1.1仪器照片;

();

4.1.2产品标准含检验方法

、;

4.1.3总装图电路图和主要零部件图

4.1.4使用说明书;

4.1.5制造单位或技术机构所做的试验报告。

4.2试验样机

。,

申请单位应提供自己生产的样机申请单位可以按单一产品提出申请也可以按系

1

—

JJF13612012

。,;

列产品提出申请凡按单一产品申请的一般情况下应提供三台样机按系列产品申请

,;

的每个系列产品中抽取三分之一有代表性的规格产品每种规格提供试验样机的数

,;,,。

量按申请单一产品的原则执行按以上原则数量太多的可适当减少样机数量

5法制管理要求

5.1计量单位要求

仪器应采用法定计量单位。

5.2准确度要求

仪器的计量性能必须符合—的规定。

JJG8012004

5.3关于计量法制标志和计量器具标识的要求

、,

必须在仪器的铭牌或面板表头等明显部位标注计量法制标志和计量器具标识其

、,。

标志编号和说明必须清晰可辨牢固可靠

5.3.1计量法制标志一般包括以下内容

)(,);

a制造计量器具许可证标志和编号试验样机可留有相应位置只对国产仪器

)(,)。

b仪器型式批准标志和编号本项为非强制性规定试验样机可留有相应位置

5.3.2计量器具标识一般包括以下内容

、、()、、。

仪器名称生产厂名规格型号制造日期出厂编号

5.4安装标志要求

ㅤㅤㅤㅤ,。

对安装不当会影响准确度等性能的计量器具应该有安装说明的标志

6计量要求

6.1示值误差

示值误差不超过±3.0%。

6.2重复性

重复性不大于1%。

6.3响应时间

响应时间不大于120s。

6.4零点漂移

零点漂移不超过±1%FS。

6.5量程漂移

量程漂移不超过±1%FS。

6.6二氧化氮转换效率

二氧化氮转换效率不小于95%。

7通用技术要求

7.1外观

;,,、

仪器所包含的零部件应齐全表面的油漆层光滑平整色泽均匀没有擦伤剥

、;、;;

落起泡等现象所有铭牌标志齐全清楚各调节器应能正常工作仪器显示应

2

—

JJF13612012

清晰。

7.2绝缘电阻

,。

使用交流电源的仪器绝缘电阻应不小于20MΩ

7.3绝缘强度

,(),

使用交流电源的仪器电源的相或中线对地的绝缘强度应能承受交流电压

、,,。

1.5kV50Hz及判定电流10mA历时1min的试验无击穿和飞弧现象产生试验

后仪器能正常工作。

7.4电源电压适应性

,

电源电压变化±10%时其计量性能应满足6.1的要求

7.5高温试验

,,,

仪器处于正常工作状态置于环境温度为35℃的试验箱中持续试验时间为2h

,。

仪器应能正常工作其计量性能应满足6.1的要求

7.6低温试验

,,,

仪器处于正常工作状态置于环境温度为5℃的试验箱中持续试验时间为2h

,。

仪器应能正常工作其计量性能应满足6.1的要求

7.7高温贮存试验

,,

仪器按包装设计要求进行包装后置于环境温度为55℃的试验箱中持续试验时

。,。

间为8h试验完毕后仪器计量性能应满足6.1的要求

7.8低温贮存试验ㅤㅤㅤㅤ

,(

仪器按包装设计要求进行包装后置于环境温度为-40℃如仪器带液晶显示器

,),。

并且其运输温度为-20℃时试验温度为-20℃的试验箱中持续试验时间为8h

,。

试验完毕后仪器计量性能应满足6.1的要求

7.9交变湿热试验

,,

仪器按包装设计要求进行包装后置于环境温度为55℃相对湿度为95%RH的

,,

试验箱中按图的要求在和之间进行交变湿热试验持续试验时间

125℃±3℃55℃

为每周期,。,。

24h进行两个周期试验试验完毕后仪器计量性能应满足6.1的要求

7.10碰撞试验

严酷等级要求:

22

)加速度://;

a100ms±10ms

b)脉冲持续时间:16ms±2ms;

)碰撞次数:次次;

c1000±10

)脉冲重复频率:次/次/。

d60min~100min

,,

试验后仪器不应有机械损伤和紧固部位松动现象其计量性能应满足6.1的

要求。

7.11跌落试验

根据表规定按仪器包装件的总质量确定跌落方式和要求。

1

,,

试验后仪器不应有机械损伤和紧固部位松动现象其计量性能应满足6.1的

要求。

3

—

JJF13612012

ㅤㅤㅤㅤ

图交变湿热试验循环图

1

表1跌落方式和要求

、

包装件质量跌落方式跌落高度角度

≤100kg自由跌落100mm

,

>100kg底面棱边长度<500mm时倾角为30°

倾斜跌落,

底面棱边长度≥500mm时底面离地面高度距离

<200kg

为250mm

8型式评价项目一览表

化学发光法氮氧化物分析仪的型式评价项目见表2。

表2化学发光法氮氧化物分析仪的型式评价项目

序号型式评价项目重要性分类备注

、

一法制管理要求

1计量单位要求主要项目

2准确度要求主要项目

3计量法制标志和计量器具标识要求主要项目

4安装标识要求主要项目

、

二计量要求

5示值误差主要项目

6重复性主要项目

4

—

JJF13612012

()

表2续

序号型式评价项目重要性分类备注

7响应时间主要项目

8零点漂移主要项目

9量程漂移主要项目

10二氧化氮转换效率主要项目

、

三技术要求

11外观非主要项目

12绝缘电阻主要项目

13绝缘强度主要项目

14电源电压适应性主要项目

15高温试验主要项目

16低温试验主要项目

17高温贮存试验主要项目

18低温贮存试验主要项目

19交变湿热试验主要项目

20碰撞试验主要项目

21跌落试验主要项目

9试验项目的试验方法和条件

9.1外观ㅤㅤㅤㅤ

9.1.1试验目的

检查仪器的外观是否符合7.1的要求。

9.1.2试验条件

环境温度为20℃±5℃,相对湿度为45%RH~75%RH,大气压为86kPa~

106kPa,交流供电电压为220V±22V,交流供电频率为50Hz±0.5Hz。

9.1.3试验程序

,,

仪器放置于试验条件下使之达到温度和湿度平衡后检查仪器外观及结构是否符

合7.1要求。

9.1.4合格判据

结果符合7.1要求为合格。

9.2绝缘电阻

9.2.1试验目的

检查采用交流供电电源工作的仪器的绝缘电阻是否满足7.2要求。

9.2.2试验条件

同9.1.2要求。

9.2.3试验设备

:,。

绝缘电阻表输出电压准确度级别优于级

500V10

9.2.4试验程序

,。

仪器不连接供电电源开启仪器电源开关将绝缘电阻表的一个接线端子接到电源

5

—

JJF13612012

,,

插头的相线上另一接线端子接到仪器的接地端上用绝缘电阻表测量仪器的绝缘

电阻。

9.2.5合格判据

结果符合7.2的要求为合格。

9.3绝缘强度

9.3.1试验目的

检查采用交流供电电源仪器的绝缘强度是否满足7.3要求。

9.3.2试验条件

同9.1.2要求。

9.3.3试验设备

:,,。

耐压试验仪交流电压频率为准确度等级优于级

0kV~1.5kV50Hz5

9.3.4试验程序

//,

用耐压试验仪以100Vs~500Vs的升压速率分别在仪器有绝缘要求的外部带

、,,(

电端子与外壳间电源插头与外壳间施加频率为50Hz有效值电压为1.5kV额

)(),

定电压超过50V时或有效值电压为500V额定电压不超过50V时的交流电压

,;,。

保持1min观察并记录试验中所发生的现象试验后对仪器进行通电检查

9.3.5合格判据

结果符合7.3的要求为合格。

9.4示值误差ㅤㅤㅤㅤ

9.4.1试验目的

检查仪器示值误差是否符合6.1的要求。

9.4.2试验条件

同9.1.2要求。

9.4.3试验设备

):、

a气体标准物质采用气体浓度约为仪器满量程和的氮中一氧化

20%50%85%

,、、
