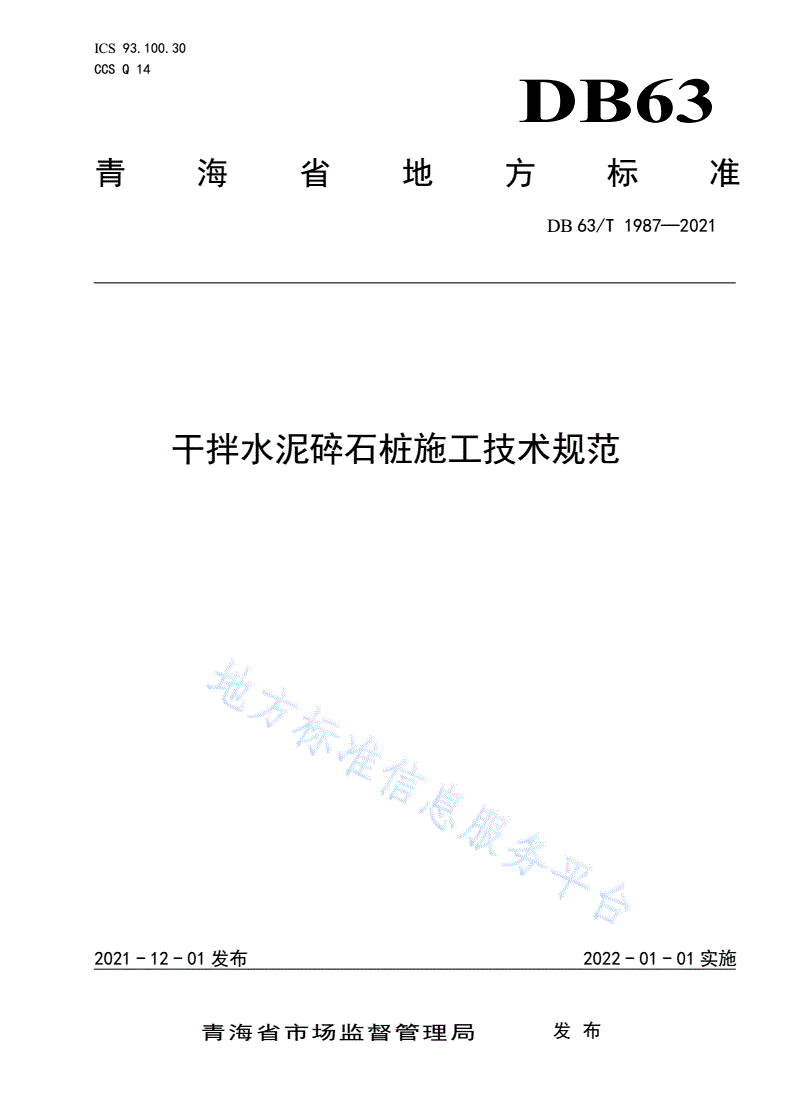

DB63/T 1987-2021 干拌水泥碎石桩施工技术规范

ICS93.100.30

CCSQ14

DB63

青海省地方标准

DB63/T1987—2021

干拌水泥碎石桩施工技术规范

2021-12-01发布2022-01-01实施

青海省市场监督管理局发布

DB63/T1987—2021

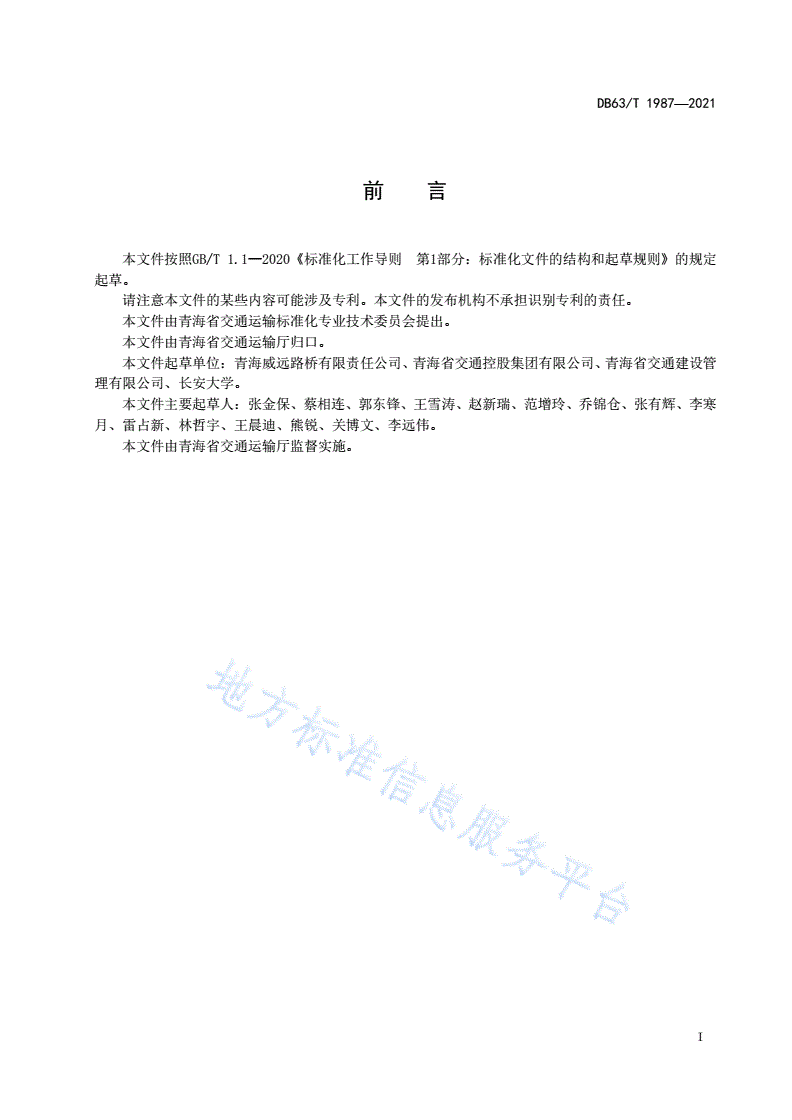

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

本文件由青海省交通运输标准化专业技术委员会提出。

本文件由青海省交通运输厅归口。

本文件起草单位：青海威远路桥有限责任公司、青海省交通控股集团有限公司、青海省交通建设管

理有限公司、长安大学。

本文件主要起草人：张金保、蔡相连、郭东锋、王雪涛、赵新瑞、范增玲、乔锦仓、张有辉、李寒

月、雷占新、林哲宇、王晨迪、熊锐、关博文、李远伟。

本文件由青海省交通运输厅监督实施。

I

DB63/T1987—2021

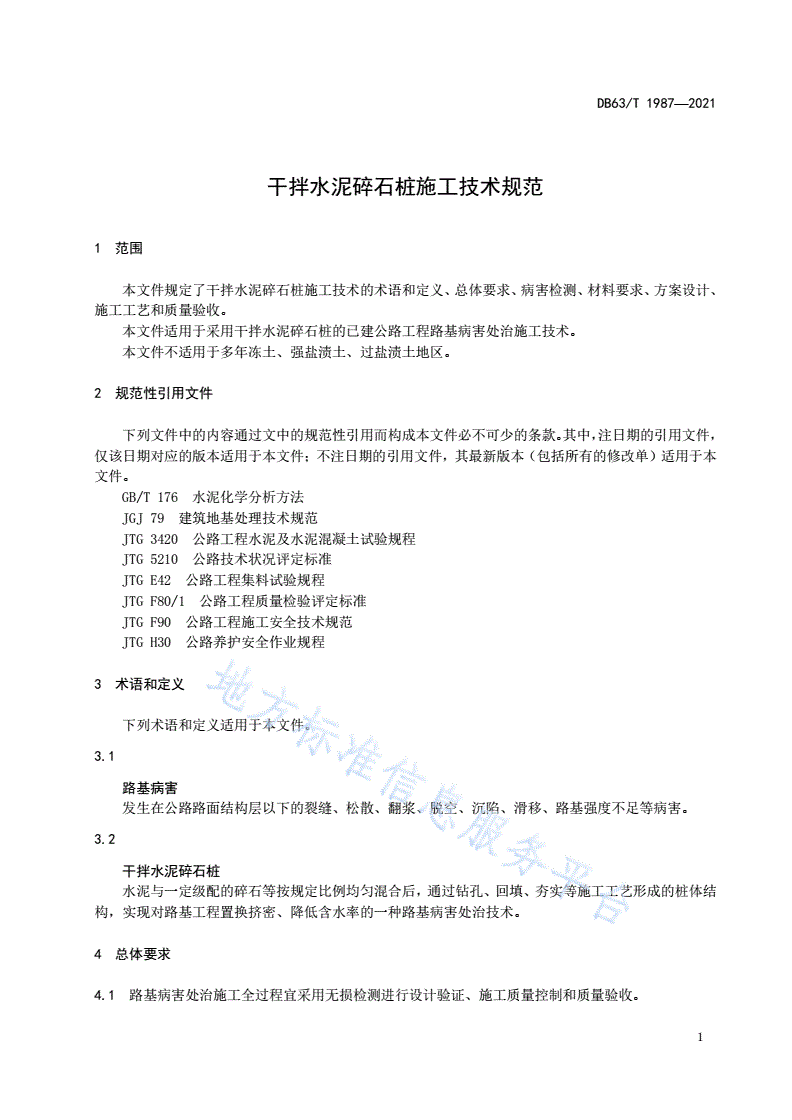

干拌水泥碎石桩施工技术规范

1范围

本文件规定了干拌水泥碎石桩施工技术的术语和定义、总体要求、病害检测、材料要求、方案设计、

施工工艺和质量验收。

本文件适用于采用干拌水泥碎石桩的已建公路工程路基病害处治施工技术。

本文件不适用于多年冻土、强盐渍土、过盐渍土地区。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，

仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB/T176水泥化学分析方法

JGJ79建筑地基处理技术规范

JTG3420公路工程水泥及水泥混凝土试验规程

JTG5210公路技术状况评定标准

JTGE42公路工程集料试验规程

JTGF80/1公路工程质量检验评定标准

JTGF90公路工程施工安全技术规范

JTGH30公路养护安全作业规程

3术语和定义

下列术语和定义适用于本文件。

3.1

路基病害

发生在公路路面结构层以下的裂缝、松散、翻浆、脱空、沉陷、滑移、路基强度不足等病害。

3.2

干拌水泥碎石桩

水泥与一定级配的碎石等按规定比例均匀混合后，通过钻孔、回填、夯实等施工工艺形成的桩体结

构，实现对路基工程置换挤密、降低含水率的一种路基病害处治技术。

4总体要求

4.1路基病害处治施工全过程宜采用无损检测进行设计验证、施工质量控制和质量验收。

1

DB63/T1987—2021

4.2冬期、雨季施工应根据不同的环境特点，制定相应的施工方案。

4.3施工前应进行交通组织论证，开展交通疏导专项方案设计，设置交通防护、警示和引导标志。

5病害检测

5.1一般规定

5.1.1方案设计前，应对公路的路况及病害进行检测，并形成检测报告。

5.1.2检测前应根据现场实际验证无损检测的精度，检测中应按要求及时验证无损检测结果的可靠性。

5.1.3现场勘察宜采用路基钻探、标准贯入试验等，检测地基土的类别、密实度、含水率、承载能力

等物理和力学性能。

5.1.4检测数据记录应完整、信号清晰，里程标记准确；不合格的原始数据不准许进行处理与解释。

5.1.5检测内容应包括：病害平面分布检测、病害竖向分布检测、病害工程量统计及病害严重程度判

定等，检测记录见附录A。

5.1.6检测报告内容应包括：检测项目、检测方法、采用的仪器和设备、工作参数、测点（线）布置、

工程量、检测数据（原始数据）、抽验路段、检测结果、资料处理方法和解释结果、检测结论等。

5.2检测仪器设备

5.2.1检测时使用探地雷达、地震仪等检测仪器，并与其它仪器设备配套使用。

5.2.2探地雷达测量参数应包括：天线中心频率、时窗、采样率、测点间距等，适用于距路表深度不

大于5.0m的病害检测。

5.2.3地震仪测量参数应包括：测道数、排列方式、道间距、偏移距、激发方式、采样间隔、记录长

度等，适用于距路表深度大于5.0m的病害检测。

5.3平面分布检测

5.3.1应重点检测公路路基病害的平面分布情况，主要包括病害平面位置、单处面积和总面积等，并

统计病害总面积占路段总面积的百分比。

5.3.2检测后应统计路基病害平面分布检测结果，并分析成因，绘制病害平面分布图。

5.4竖向分布检测

5.4.1应重点对公路路基病害进行竖向定位，主要包括病害所处的层位和竖向坐标等。

5.4.2检测后应统计路基病害竖向分布检测结果，绘制病害竖向分布图。

5.5检测结果分析与评价

5.5.1应根据路基病害平面分布和竖向分布检测结果，绘制病害分布图。

5.5.2检测后应统计各种路基病害工程量，内容应包括：单处病害工程量、整个病害处治段落，单种

病害工程量及整个病害处治段落的路基总病害工程量。

5.5.3应对每处路基病害和整个检测段落路基病害程度逐个判定，并统计病害程度结果，为方案设计

提供依据。

6材料要求

6.1一般规定

2

DB63/T1987—2021

6.1.1干拌水泥碎石桩所用材料宜遵循“因地制宜、就地取材”原则，并满足环保要求。

6.1.2材料标识应完整、清晰，并附有检验合格标志。

6.2水泥

6.2.1宜选用普通硅酸盐水泥，强度等级为42.5。其抗压强度应符合表1规定。

表1水泥不同龄期强度

抗压强度/MPa

强度等级

3d28d

42.5≥17.0≥42.5

6.2.2水泥物理和化学指标应符合表2规定。

表2水泥技术指标

试验项目技术要求试验方法

氧化镁/%≤5GB/T176

三氧化硫/%≤3.5GB/T176

烧失量/%≤5GB/T176

安定性（沸煮法）合格JTG3420T0505

细度（比表面积）/m2/kg≥300JTG3420T0504

初凝≥45JTG3420T0505

凝结时间/min

终凝≤600JTG3420T0505

6.3石料

6.3.1石料宜选用级配碎石，由粗集料和细集料混合而成。

6.3.2粗集料表面应质地坚硬、洁净、干燥、无风化，其技术指标应符合表3规定，粒径应符合表4

规定。

表3粗集料技术指标

项目技术要求试验方法

压碎值/%≤30JTGE42T0316

针片状颗粒含量（混合料）/%≤20JTGE42T0312

小于0.075mm颗粒含量（水洗法）/%≤2.0JTGE42T0310

软石含量/%≤5JTGE42T0320

坚固性/%≤12JTGE42T0314

3

DB63/T1987—2021

表4粗集料粒径规格

方筛孔尺/mm

类型粒径2.364.759.5016.019.026.531.537.5

级配累计筛余（以质量计）/％

4.75～19.095～10085～9060～7530～450～50--

合成

4.75～26.595～10090～10070～9050～7025～400～50-

级配

4.75～31.595～10090～10075～9060～7540～6020～350～50

4.75～9.595～10080～1000～150----

9.5～16.0-95～10080～1000～150---

粒级9.5～19.0-95～10085～10040～600～150--

16.0～26.5--95～10055～7025～400～100-

16.0～31.5--95～100
