LS/T 3547-2018 粮油机械 电动散装粮食扦样器技术条件与试验方法

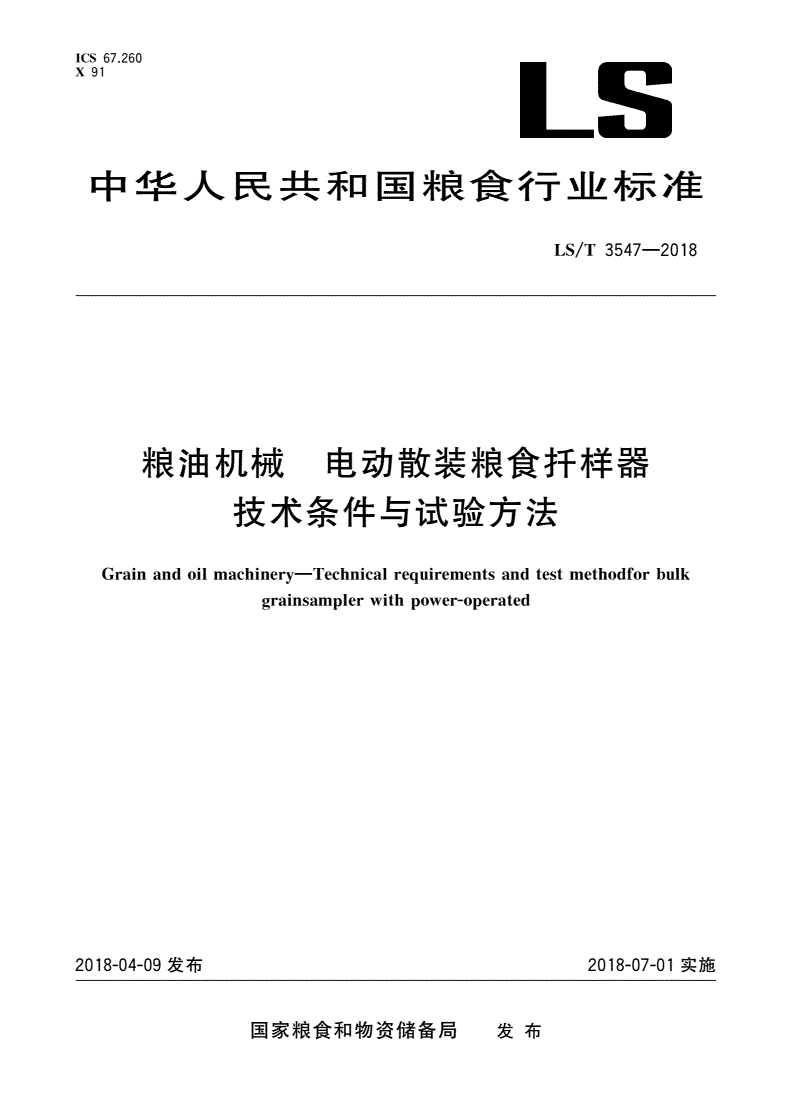

ICS67.260

X91

中华人民共和国粮食行业标准

/—

LST35472018

粮油机械电动散装粮食扦样器

技术条件与试验方法

—

GrainandoilmachinerTechnicalreuirementsandtestmethodforbulk

yq

rainsamlerwithower-oerated

gppp

2018-04-09发布2018-07-01实施

国家粮食和物资储备局发布

/—

LST35472018

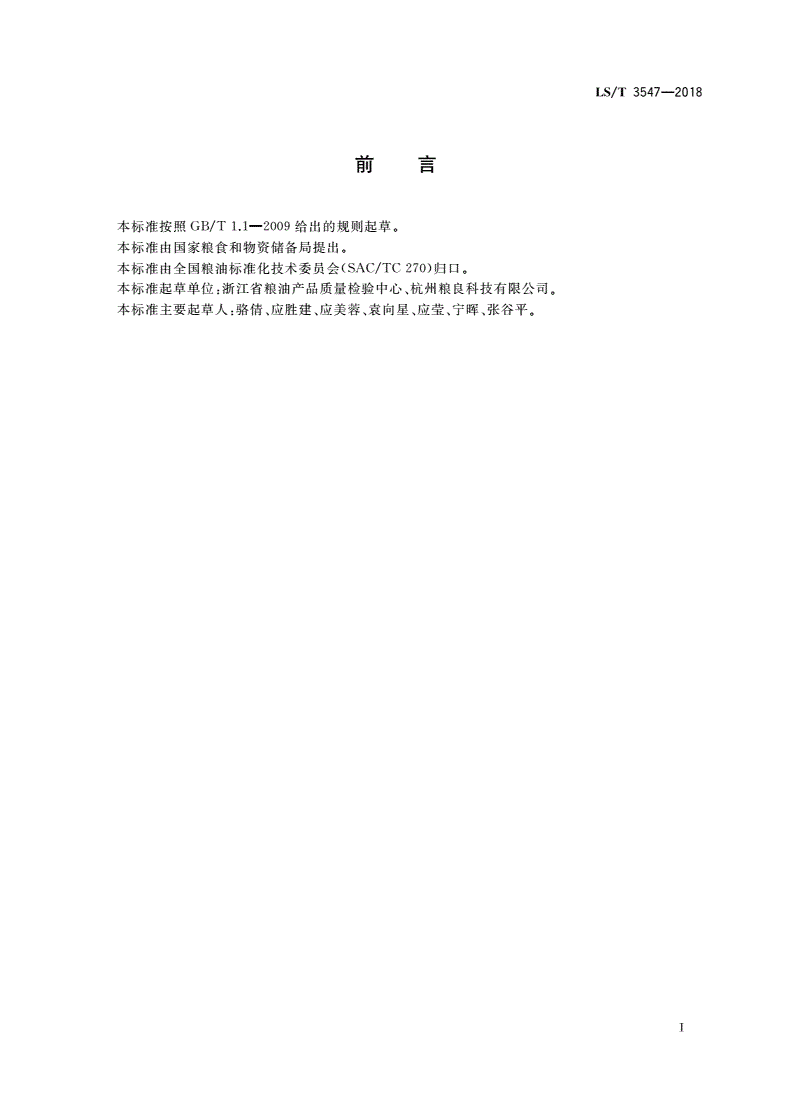

前言

本标准按照/—给出的规则起草。

GBT1.12009

本标准由国家粮食和物资储备局提出。

(/)。

本标准由全国粮油标准化技术委员会SACTC270归口

:、。

本标准起草单位浙江省粮油产品质量检验中心杭州粮良科技有限公司

:、、、、、、。

本标准主要起草人骆倩应胜建应美蓉袁向星应莹宁晖张谷平

Ⅰ

/—

LST35472018

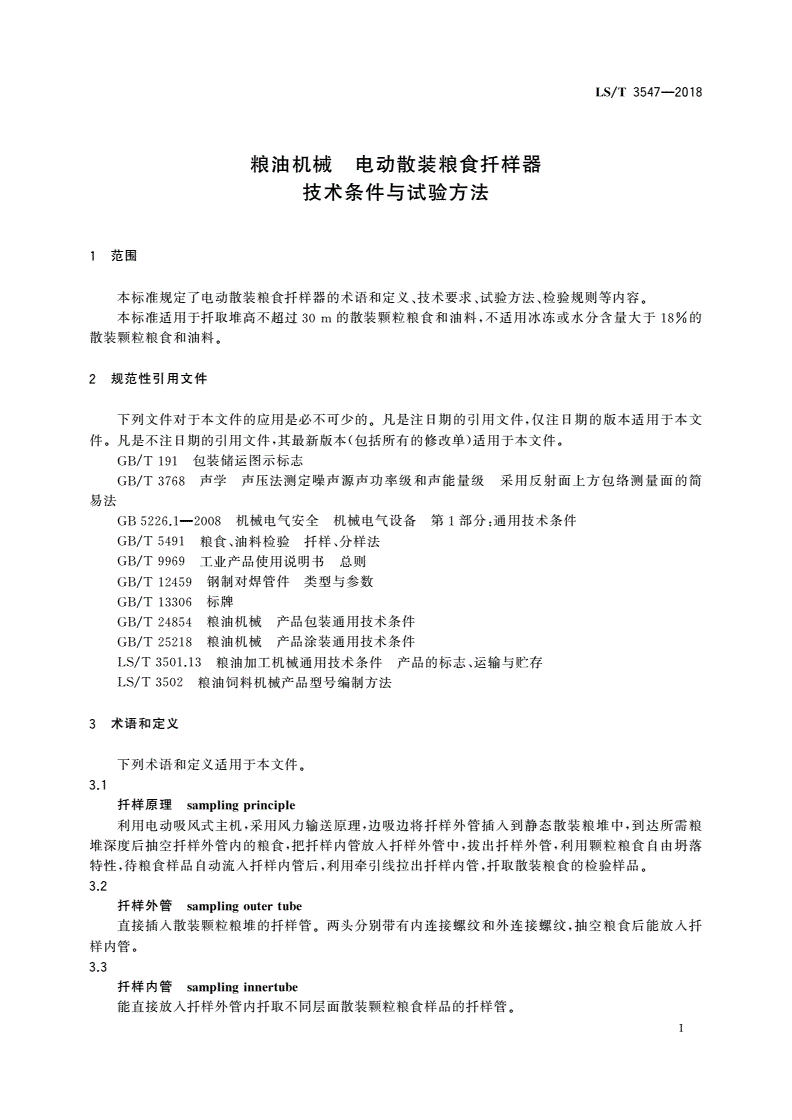

粮油机械电动散装粮食扦样器

技术条件与试验方法

1范围

、、、。

本标准规定了电动散装粮食扦样器的术语和定义技术要求试验方法检验规则等内容

,

本标准适用于扦取堆高不超过30m的散装颗粒粮食和油料不适用冰冻或水分含量大于18%的

散装颗粒粮食和油料。

2规范性引用文件

。,

下列文件对于本文件的应用是必不可少的凡是注日期的引用文件仅注日期的版本适用于本文

。,()。

件凡是不注日期的引用文件其最新版本包括所有的修改单适用于本文件

/包装储运图示标志

GBT191

/声学声压法测定噪声源声功率级和声能量级采用反射面上方包络测量面的简

GBT3768

易法

—:

机械电气安全机械电气设备第部分通用技术条件

GB5226.120081

/、、

粮食油料检验扦样分样法

GBT5491

/工业产品使用说明书总则

GBT9969

/钢制对焊管件类型与参数

GBT12459

/标牌

GBT13306

/粮油机械产品包装通用技术条件

GBT24854

/粮油机械产品涂装通用技术条件

GBT25218

/、

粮油加工机械通用技术条件产品的标志运输与贮存

LST3501.13

/粮油饲料机械产品型号编制方法

LST3502

3术语和定义

下列术语和定义适用于本文件。

3.1

扦样原理samlinrincile

pgpp

,,,

利用电动吸风式主机采用风力输送原理边吸边将扦样外管插入到静态散装粮堆中到达所需粮

,,,

堆深度后抽空扦样外管内的粮食把扦样内管放入扦样外管中拔出扦样外管利用颗粒粮食自由坍落

,,,。

特性待粮食样品自动流入扦样内管后利用牵引线拉出扦样内管扦取散装粮食的检验样品

3.2

扦样外管samlinoutertube

pg

。,

直接插入散装颗粒粮堆的扦样管两头分别带有内连接螺纹和外连接螺纹抽空粮食后能放入扦

样内管。

3.3

扦样内管samlininnertube

pg

能直接放入扦样外管内扦取不同层面散装颗粒粮食样品的扦样管。

1

/—

LST35472018

3.4

连接管connectiontube

连接扦样器主机和扦样外管的管子。

4技术要求

4.1一般要求

,。

电动散装粮食扦样器应符合本标准规定并按经规定程序批准的图样及技术文件制造

4.2工作环境要求

,:

在下述工作环境下应能正常工作

)::;

a环境温度正常储藏条件下的粮食仓库内气温和粮温-40℃~50℃

)相对湿度:;

b≤90%

)工作电源:,;

c220V±10V50Hz±1Hz

)/。

d不适用于冰冻和或水分含量大于18%的粮食和油料

4.3功能要求

应至少具有安全保护和可进行粮食以自动流入方式进入扦样内管扦取散装粮堆样品功能。

4.4性能要求

4.4.1扦样要求

,。

利用粮食的坍落特性粮食样品自动流入扦样内管扦取样品

不应增加粮食的破碎粒或谷外糙米。

,。

在正常情况下可连续扦样4h不发生扦样外管堵塞情况

:/;:。

扦样速度<8sm单点扦样时间<5min

:。

扦样深度最高可达到30m

4.4.2准确度

扦取的样品杂质含量和破碎粒或谷外糙米测定结果不显著高于套管扦样器扦样结果。

4.4.3精密度

扦取的样品杂质含量测定结果重复性标准差和极差不超过杂质标准方法中规定的重复性要求。

4.5安全要求

应符合—中、、的要求。

4.5.1GB5226.1200818.218.318.4

4.5.2应在操作部件醒目位置标识其用途的文字或符号。

4.6制造要求

4.6.1主机外观要求

外观应符合下列要求:

)产品零部件表面涂装的质量应符合/的规定;

aGBT25218

)、;

b图示部分无断点无花斑

2

/—

LST35472018

)、、;

c文字符号等标志应字体端正清晰正确

)扦样外管和扦样内管的内外光滑度应符合/的规定。

dGBT12459

4.6.2主机性能要求

性能应符合下列要求:

),;

a运转平稳无异常声响

)、,;

b所有转动部件应转动灵活无卡滞现象所有紧固件不得松动

)滤网:目;

c≥80

)最大真空度:;

d≥20kPa

)噪声:;

e≤80dB

)连续工作时间:;

f≥4h

)功率应满足、和的要求。

g

4.6.3扦样管

扦样外管和扦样内管的强度应符合/的规定。

GBT12459

扦样外管连接后应保持直线。

扦样内管各连接部件必须牢固且转动灵活。

扦样外管和扦样内管直径比:。

1.25∶1~1.75∶1

扦样连接管的使用寿命应不少于3000h。

4.6.4台间差

扦样速度和扦样时间的台间差应不存在显著差异。

、。

扦取样品杂质破碎粒或谷外糙米测定结果的台间差应不存在显著差异

4.7产品型号

产品型号编制方法按附录的规定。

A

5试验方法

5.1试验条件和要求

5.1.1工作环境应符合4.2的要求。

、。

5.1.2被检电动散装粮扦样器应有制造厂的质量检验合格证使用说明书等技术资料

5.2外观检验

,。

5.2.1外观质量采用感官检验检验结果应满足4.6.1的要求

表面涂装的质量按/的规定执行。

5.2.2GBT25218

5.3扦样器准备

,。

5.3.1按扦样器具生产厂使用说明书的要求将仪器安装就位

(),。

5.3.2检查电压是否在2201±10%V内检查电源指示灯电源是否接通

5.4性能测试

5.4.1主机测试

,。

检查清理过滤网保持清洁

3

/—

LST35472018

开机测试主机吸力性能是否正常。

测试结果应满足4.6.2的要求。

台间差应满足4.6.4的要求。

5.4.2扦样管测试

扦样外管连接后应保持垂直插入散装粮堆。

扦样内管各连接部件必须牢固且转动灵活。

扦样管质量按照/的要求。

GBT12459

测试结果应满足4.6.3的要求。

5.4.3扦样测试

粮食扦样按/执行。

GBT5491

,,,

用手轻按把手边吸边向下插扦样外管当遇到插不下时作50mm幅度的上下拔插动作就能

,,。

顺利插下外管直到需要的粮堆深度吸干净扦样外管内的粮食

,,,,

把扦样内管放入扦样外管内拉出扦样外管待粮食全部流满扦样内管后拉出扦样内管取出

原始样品。

测试结果应满足4.4的要求。

5.5安全性测试

、,。

分别采用接地电阻测试仪兆欧表和耐压试验仪进行应符合GB5226.1的要求

5.6噪声

按/的规定执行。

GBT3768

6检验规则

6.1产品组批

、、。

同原料同工艺同设备同一生产周期加工的产品为一批

6.2出厂检验

6.2.1总体要求

,。

每台产品均应由生产制造企业的质量检验部门检验合格并附有检验合格证方可出厂

6.2.2检验项目

出厂检验项目按、、、、、和的规定执行。

.24.6.34.6.4

6.3判定规则

,。

6.3.1所有检验项目符合要求时判定为合格

,,。

6.3.2仪器有不合格项的需调整或修复后进行复检直到合格方能出厂

,,。

6.3.3经调整或修复两次后复检仍不合格判定为不合格品

6.4型式检验

,。:

对产品进行全面考核按第章的规定执行有下列情况之一时应进行型式检验

6.4.14

4

/—

LST35472018

)产品投产;

a

),、,;

b产品投产后在材料制造工艺有较大改动可能影响产品性能

),;

产品停产年以上恢复生产

c1

)连续生产年;

d3

)出厂检验结果与上次型式检验有较大差异;

e

)国家有关质量管理部门提出检验要求。

f

:。

抽样方法型式检验的样品从出厂检验合格的产品中随机抽取不少于台

6.4.22

。,,。

6.4.3型式检验做全项目试验型式检验中若有不合格项目可加倍抽样复验以复验结果为准

,,。

经调整或修复次后复检仍不合格则判定该次型式检验不合格

6.4.42

7标识与使用说明书

7.1标志

产品标志按/执行。

7.1.1LST3501.13

,/。

7.1.2在明显位置固定产品标牌标牌内容按GBT13306的规定执行

外包装的包装储运图示标志按/的规定执行。

7.1.3GBT191

7.2标签

产品合格证应有下列内容:

)合格印章;

a

b)检验员代号;

)检验日期;

c

d)产品型号;

)出厂检验编号。

e

7.3使用说明书

使用说明书的表述和编制应符合/的规定。

GBT9969

、

8包装运输与贮存

8.1包装

产品的包装按/的规定执行。

8.1.1GBT24854

8.1.2随机文件和工具应包括下内容:

)使用说明书;

a

b)产品合格证;

)装箱清单;

c

d)工具和附件。

8.2运输

产品的运输按/执行。

8.2.1LST3501.13

8.2.2裸装产品在运输途中应遮盖。

、。

8.2.3运输过程中的吊卸装载应注意外包装的图示标志

5

/—

LST35472018

8.3贮存

产品的贮存按/执行。

8.3.1LST3501.13

,,,。

8.3.2室内存放时通风良好应防潮不应接近热源

,、、、。

8.3.3露天存放时应防潮防雨防晒防风

6

/—

LST35472018

附录

A

()

规范性附录

电动散装粮食扦样器型号编制方法

/,、、、

按电动散装粮食扦样器型号编制由专业代号品种代号型式代号主要规格个部分

LST35024

的汉语拼音或阿拉伯数字组成:

JQYS

:();

主要规格扦样深度m

:;

型式代号表示用于散装粮扦样

S

品种代号:表示扦样器;

QY

:。

专业代号表示试验检测仪器设备

J

示例:

:。

JQYS6表示最大扦样深度为6m的电动散装粮食扦样器

:。

JQYS30表示最大扦样深度为30m的电动散装粮食扦样器
