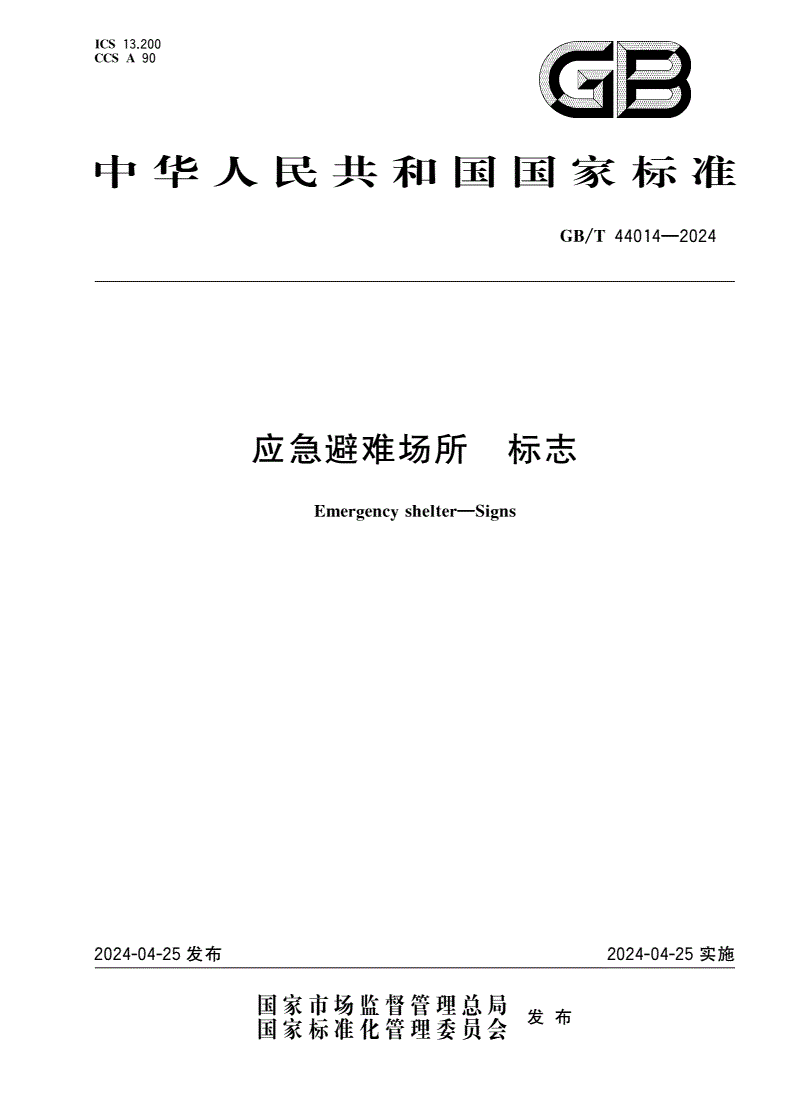

GB/T 44014-2024 应急避难场所 标志

ICS13.200

CCSA90

中华人民共和国国家标准

/—

GBT440142024

应急避难场所标志

—

EmerencshelterSins

gyg

2024-04-25发布2024-04-25实施

国家市场监督管理总局

发布

国家标准化管理委员会

/—

GBT440142024

目次

前言…………………………Ⅲ

1范围………………………1

2规范性引用文件…………………………1

3术语和定义………………1

4基本要求…………………1

5图形符号…………………1

5.1避难种类图形符号…………………1

5.2避难场所图形符号…………………4

6标志型式…………………8

6.1避难场所主标志……………………8

6.2避难场所功能区标志………………12

6.3避难场所设施设备标志……………15

6.4避难场所出入口标志………………19

6.5避难场所内指向标志………………20

6.6避难场所外指向标志………………26

6.7避难场所功能布局图………………32

7标志尺寸…………………33

7.1避难场所主标志尺寸参数…………33

7.2避难场所功能区标志和设施设备标志尺寸参数…………………38

7.3避难场所出入口标志尺寸参数……………………38

7.4避难场所内指向标志尺寸参数……………………39

7.5避难场所外指向标志尺寸参数……………………41

8标志制作…………………46

9标志设置…………………47

9.1设置位置……………47

9.2设置方式……………47

9.3设置高度……………47

9.4设置角度……………47

()……………

附录资料性避难场所功能布局图示例

A49

参考文献……………………51

Ⅰ

/—

GBT440142024

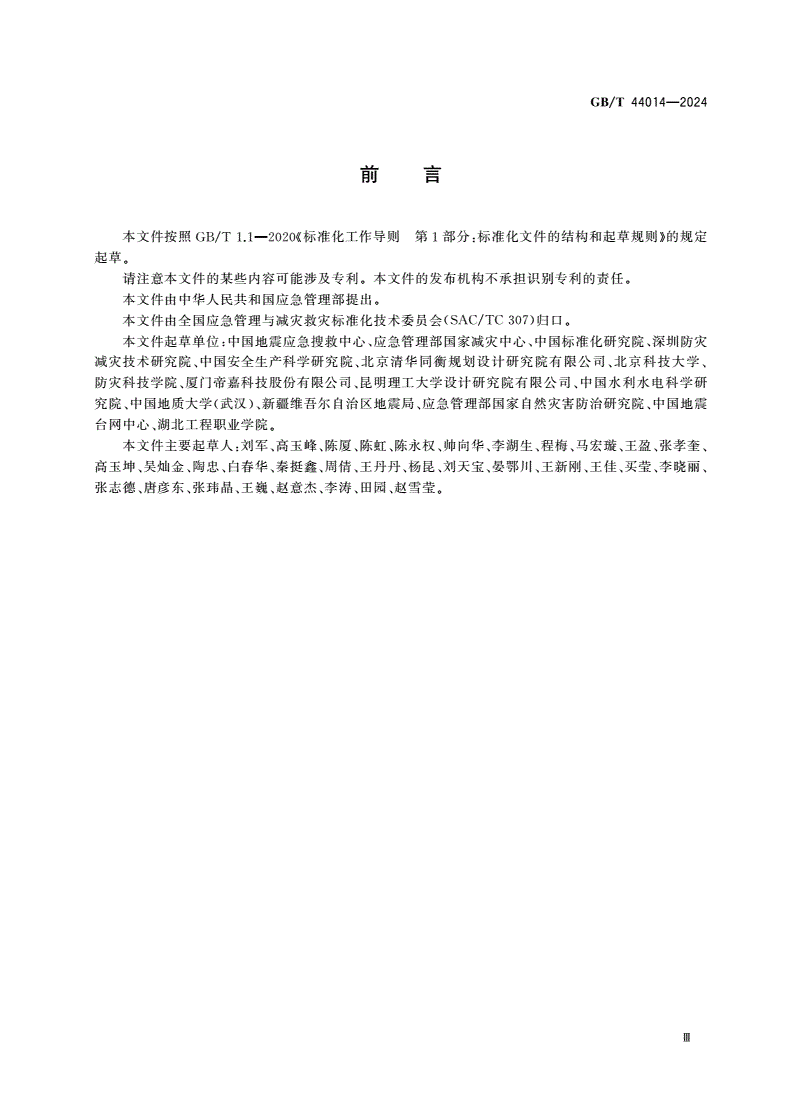

前言

/—《:》

本文件按照标准化工作导则第部分标准化文件的结构和起草规则的规定

GBT1.120201

起草。

。。

请注意本文件的某些内容可能涉及专利本文件的发布机构不承担识别专利的责任

本文件由中华人民共和国应急管理部提出。

(/)。

本文件由全国应急管理与减灾救灾标准化技术委员会SACTC307归口

:、、、

本文件起草单位中国地震应急搜救中心应急管理部国家减灾中心中国标准化研究院深圳防灾

、、、、

减灾技术研究院中国安全生产科学研究院北京清华同衡规划设计研究院有限公司北京科技大学

、、、

防灾科技学院厦门帝嘉科技股份有限公司昆明理工大学设计研究院有限公司中国水利水电科学研

、()、、、

究院中国地质大学武汉新疆维吾尔自治区地震局应急管理部国家自然灾害防治研究院中国地震

、。

台网中心湖北工程职业学院

:、、、、、、、、、、、

本文件主要起草人刘军高玉峰陈厦陈虹陈永权帅向华李湖生程梅马宏璇王盈张孝奎

、、、、、、、、、、、、、、

高玉坤吴灿金陶忠白春华秦挺鑫周倩王丹丹杨昆刘天宝晏鄂川王新刚王佳买莹李晓丽

、、、、、、、。

张志德唐彦东张玮晶王巍赵意杰李涛田园赵雪莹

Ⅲ

/—

GBT440142024

应急避难场所标志

1范围

,、、

本文件界定了应急避难场所标志的图形符号规定了标志的基本要求和标志型式标志尺寸标志

制作与标志设置的要求。

本文件适用于应急避难场所标志的制作与设置。

2规范性引用文件

。,

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款其中注日期的引用文

,;,()

件仅该日期对应的版本适用于本文件不注日期的引用文件其最新版本包括所有的修改单适用于

本文件。

/—图形符号术语

GBT155652020

/—道路交通标志板及支撑件

GBT238272021

/—应急避难场所术语

GBT440122024

/—应急避难场所分级及分类

GBT440132024

3术语和定义

/—、/—界定的术语和定义适用于本文件。

GBT155652020GBT440122024

4基本要求

/—,。

避难场所标志除按GBT440132024的规定分级和分类还符合下列要求

):,、、,

a图形符号能单独使用也能与文字数字方向等信息组合使用在图形符号区域内不应添加

其他元素。

):“”、、

b文字标志中的应急避难场所场所名称功能区和设施设备的文字应同时标注中文和英

,;,

文少数民族地区根据需要将英文替换成少数民族文字中文字体应使用黑体英文字体应使

,。

用Arial字体数字应使用阿拉伯数字

):、,

颜色图形符号颜色衬底色和边框颜色的使用应符合第章的规定边框颜色宜与图形符号

c6

,:

颜色相同且应

)黑色色值为(:,:,:);

1R0G0B0

)红色色值为(:,:,:);

2R255G0B0

)蓝色色值为(:,:,:);

3R0G0B255

)绿色色值为(:,:,:)。

4R34G153B58

5图形符号

5.1避难种类图形符号

:、、、、、、

避难种类主要包括地震灾害地质灾害洪涝灾害台风与暴雨灾害低温冷冻与雪灾海啸灾害

1
