GB/T 24263-2009 石油钻井指重表

ICS75.180.10

E92OB

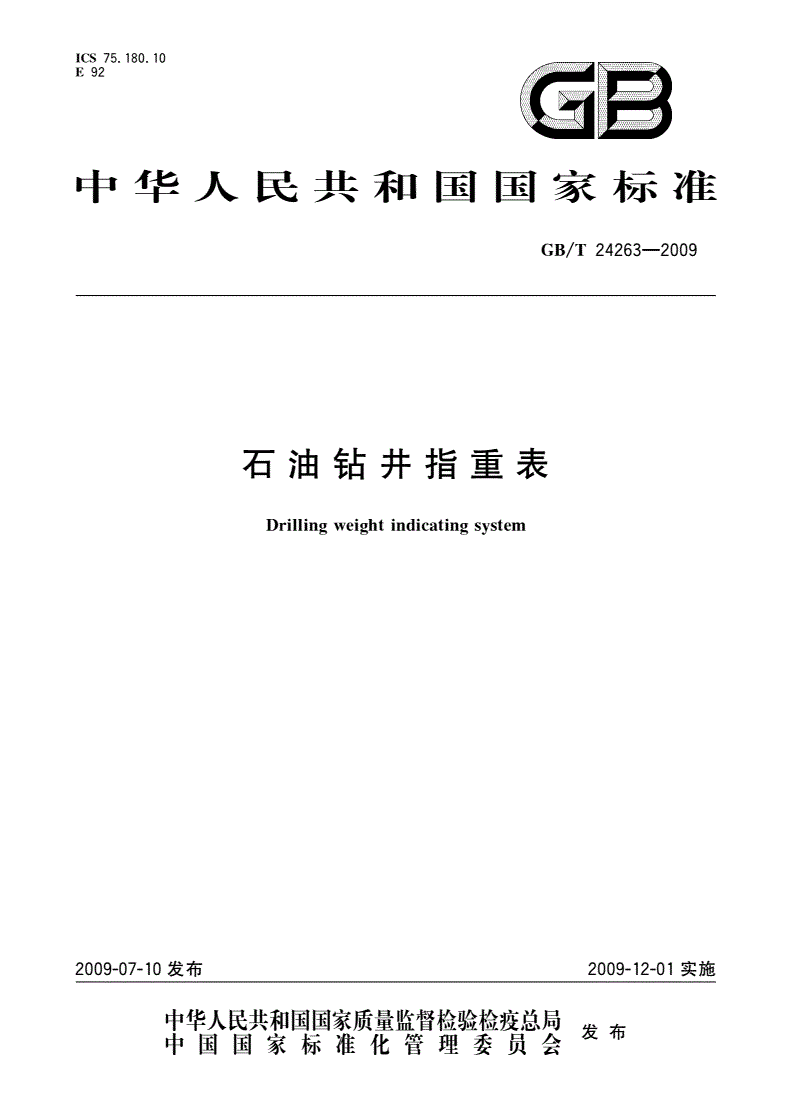

中华人民共和国国家标准

GB/T24263—2009

石油钻井指重表

Drillingweightindicatingsystem

2009-07-10发布2009-12-01实施

发布

GB/24263—2009

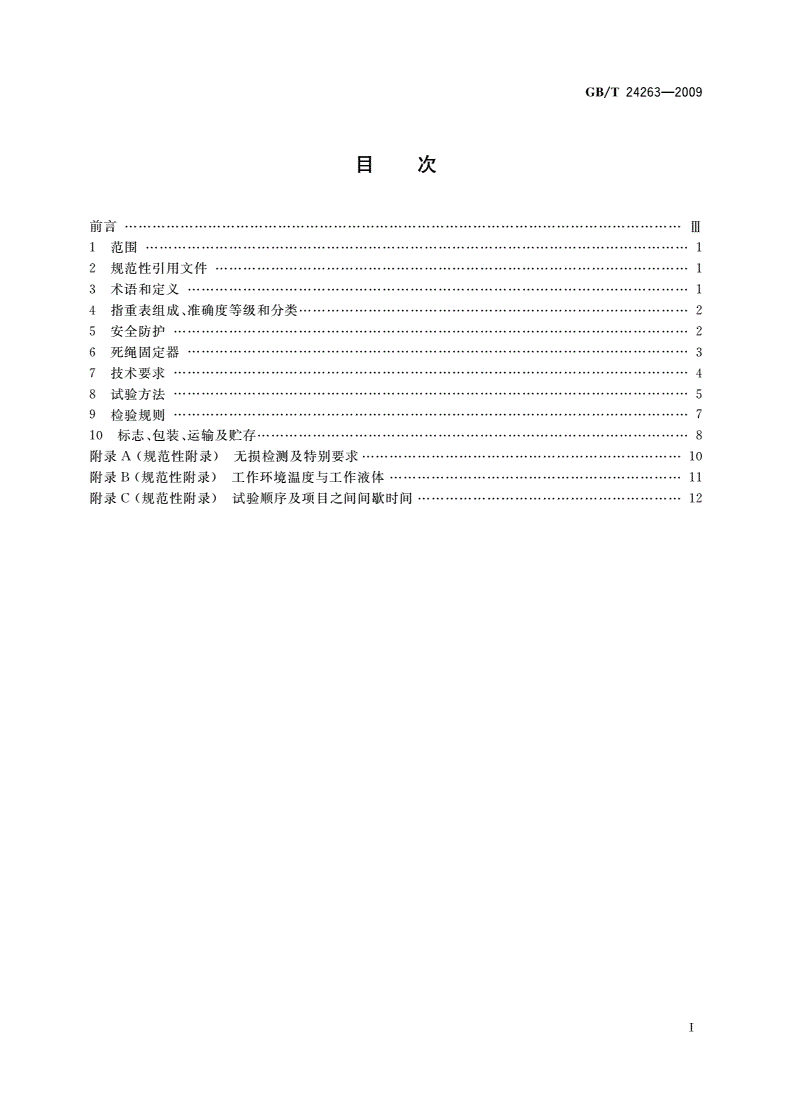

目次

前言ni

i范围1

2规范性引用文件1

3术语和定义1

4指重表组成、准确度等级和分类2

5安全防护2

6死绳固定器3

7技术要求4

8试验方法5

9检验规则7

10标志、包装、运输及贮存8

附录A（规范性附录）无损检测及特别要求10

附录B（规范性附录）工作环境温度与工作液体11

附录C（规范性附录）试验顺序及项目之间间歇吋间12

T

GB/24263—2009

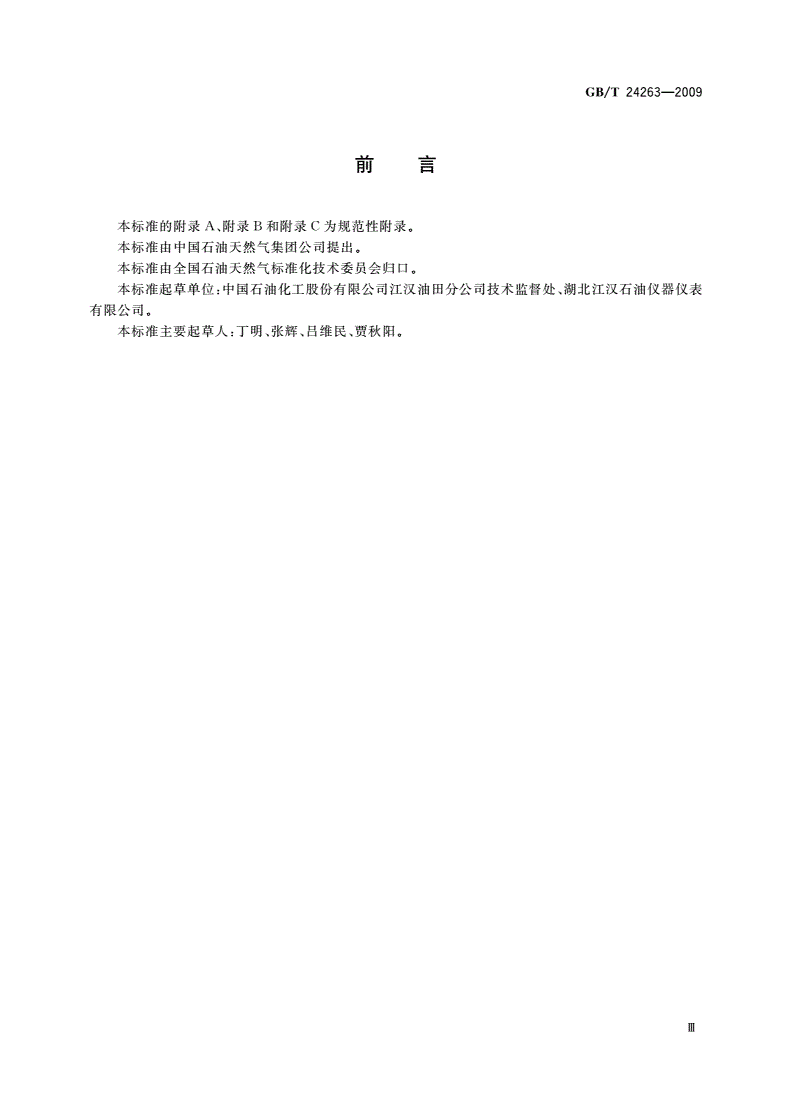

刖

本标准的附录A、附录B和附录C为规范性附录。

本标准由中国石油天然气集团公司提出。

本标准由全国石油天然气标准化技术委员会归口。

本标准起草单位：中国石油化工股份有限公司江汉油田分公司技术监督处、湖北江汉石油仪器仪表

有限公司。

本标准主要起草人：丁明、张辉、吕维民、贾秋阳。

ni

GB/24263—2009

石油钻井指重表

1范围

本标准规定了石油钻井指重表的产品分类、要求、试验方法、检验规则、标志、包装、运输和贮存。

本标准适用于以C型弹簧管为感压元件，利用指针在标度盘上指示其值的石油钻井指重表(以下

简称指重表)的制造、检验和质量评价。

2规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有

的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究

是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T191—2008包装储运图示标志(ISO780：1997,MOD)

GB/T2423.10-2008电工电子产品环境试验第2部分：试验方法试验Fc：振动(正弦)

(IEC60068-2-6：1995,IDT)

GB/T13384-2008机电产品包装通用技术条件

GB/T17214.3—2000工业过程测量和控制装置的工作条件第3部分：机械影响(IEC60654-3：

1983,IDT)

GB/T19190-2003石油天然气工业钻井和采油提升设备(ISO13535：2000,IDT)

3术语和定义

下列术语和定义适用于本标准。

3.1

死绳dead-line

钻机游车系统中天车轮至死绳固定器的一段钢丝绳。

3.2

最大死绳拉力max.deadlineload

死绳承受钻具和钻杆极限载荷的能力。

3.3

死绳固定器deadlineanchor

固定钻机死绳的装置

3.4

重量指示仪weightindicator

显示钻具和钻杆载荷的指示装置。

3.5

超载overload

对死绳固定器和拉力传感器的结合体施加大于最大死绳拉力的载荷。

3.6

超压overpressure

对重量指示仪、记录仪的压力部分施加大于其最高工作压力值的压力。

GB/24263—2009

3.7

静压deadweight

对重量指示仪、记录仪的压力部分施加等于或小于其最高工作压力值的压力。

3.8

交变负荷alternatingload

对重量指示仪施加一定幅度和频率并按一定规律往复交变的压力。

3.9

回差returndifference

在测量范围内，同一输入所对应的上、下行输出之间的差值。

注：对重量指示仪是指当输入压力上升和下降时，在量程范围内，同一输出的两相应的输出值间轻敲后示值的最大

差值。

3.10

零点温度zerotemperature

确定重量指示仪的标度零点吋的实吋温度。

3.11

温度影响temperatureinfluence

当环境条件的其他参数均保持在参比值吋，由于温度偏离零点温度而引起的指重表示值变化。

3.12

轻敲位移frictionerror

在输入不变的情况下，指重表所显示的被测量值经轻敲外壳以后的变化量。

3.13

灵敏限sensitivity

引起指示装置显示示值变化的最小激励负荷。

3.14

设计安全系数designsafetyfactor

在所用材料最大许用应力与规定的最小屈服强度之间考虑一定安全余量的系数。

3.15

设计验证试验designverificationtest

用来确认所采用的设计计算的完整性而进行的试验。

3.16

见证载荷试验proofloadtest

用以确定死绳固定器最大死绳拉力所进行的载荷试验。

4指重表组成、准确度等级和分类

4.1组成

指重表由死绳固定器、拉力传感器、重量指示仪、记录仪和连接管线组成。

4.2指重表的准确度等级

指重表的准确度等级分为：1级、1.5级、2级。

4.3分类

4.3.1指重表按安装方式分为：立式、侧挂式和直拉式。

4.3.2指重表按载荷分类应符合表1的规定。

5安全防护

5.1指重表的额定载荷不应大于钻机的工作载荷。正常情况下，指重表的最大工作载荷一般不应超过

2

GB/24263—2009

额定载荷的80%。

5.2死绳固定器应与配套的拉力传感器、重量指示仪和记录仪一起使用。

5.3指重表液压系统应使用节流装置。液压系统是否采用卸压装置，由制造商自定。

5.4重量指示仪的玻璃应使用安全玻璃，以防弹簧管破裂吋介质不能及时散逸而导致玻璃爆裂发生

事故。

5.5固定钢丝绳吋，为防止事故的扩大和蔓延，可增加尾绳防退装置。

表1指重表额定载荷范围

最大死绳拉力/额定载荷/

推荐使用设备

kNkN

1000〜600或0〜800

150()〜90()或()〜1200通井机、修井机和乍载钻机

1800〜1080或0〜1440

2000〜1600或0〜20002000m钻机、车载钻机

2400〜1920或0〜24003000m钻机、3500m钻机

3400—3400或0—4080400()m钻机、5000m钻机

3500—3500或0—4200400()m钻机、5000m钻机

4100—4100或0—4920500()m钻机、6000m钻机

4200〜4200或0〜5040600()m钻机、7000m钻机

6000〜7200或0〜84009000m钻机

7200〜8640或0〜1()0809000m钻机、12000m钻机

6死绳固定器

6.1设计安全系数

在计算死绳固定器安全强度吋，应考虑主载荷承受件所用材料的屈服强度与最大载荷额定值的关

系，其设计安全系数规定见表2。

表2设计安全系数
