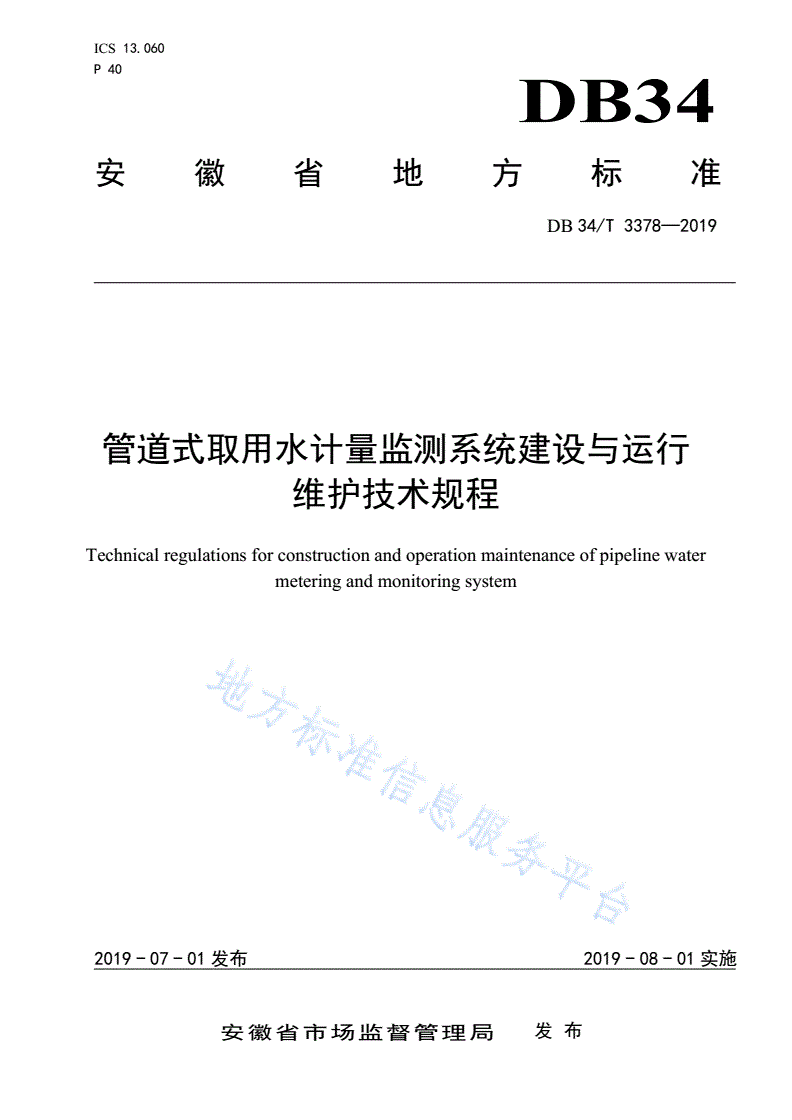

DB34/T 3378-2019 管道式取用水计量监测系统建设 与运行 维护技术规程

ICS13.060

P40

DB34

安徽省地方标准

DB34/T3378—2019

管道式取用水计量监测系统建设与运行

维护技术规程

Technicalregulationsforconstructionandoperationmaintenanceofpipelinewater

meteringandmonitoringsystem

文稿版次选择

2019-07-01发布2019-08-01实施

安徽省市场监督管理局发布

DB34/T3378—2019

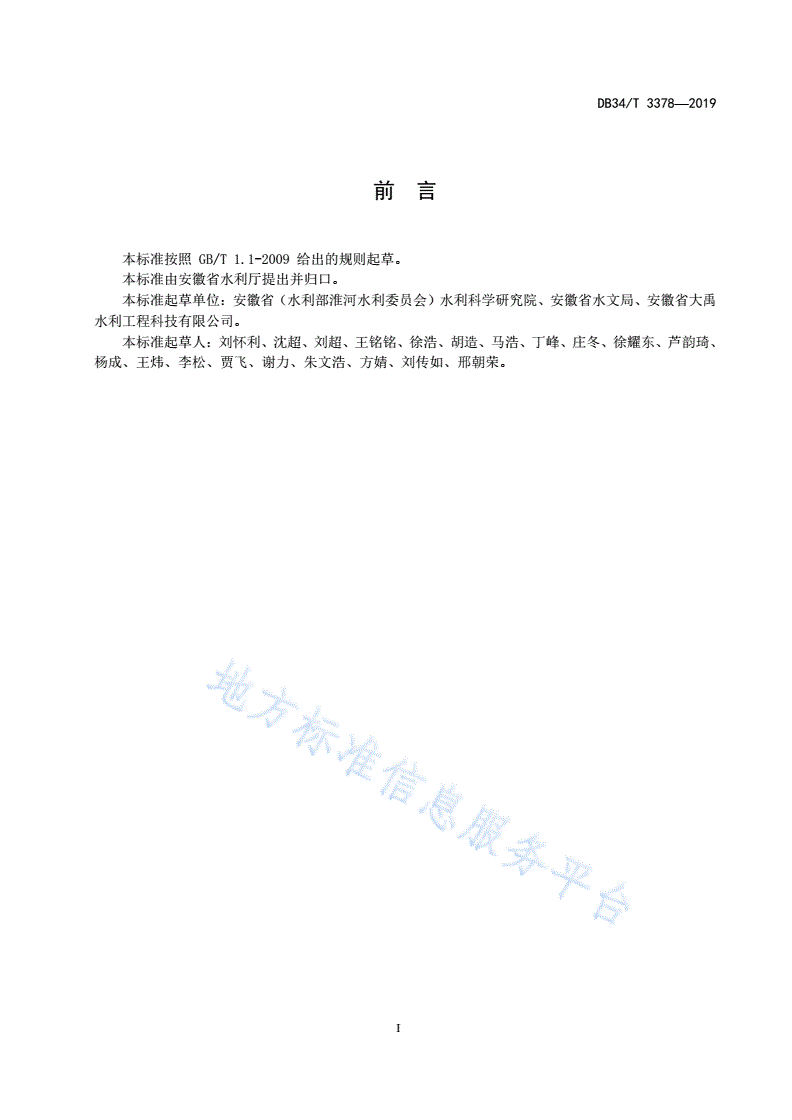

前言

本标准按照GB/T1.1-2009给出的规则起草。

本标准由安徽省水利厅提出并归口。

本标准起草单位：安徽省（水利部淮河水利委员会）水利科学研究院、安徽省水文局、安徽省大禹

水利工程科技有限公司。

本标准起草人：刘怀利、沈超、刘超、王铭铭、徐浩、胡造、马浩、丁峰、庄冬、徐耀东、芦韵琦、

杨成、王炜、李松、贾飞、谢力、朱文浩、方婧、刘传如、邢朝荣。

I

DB34/T3378—2019

管道式取用水计量监测系统建设与运行

维护技术规程

1范围

本标准规定了管道式取用水计量监测系统的术语和定义、系统组成及功能、取水自动监测站、集中

监测平台、项目验收、运行维护等内容。

本标准适用于管道式取用水计量监测系统的建设与运行维护，也适用于该系统的设计、审查、验收，

非管道式取用水计量监测系统可参照使用。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T28714取水计量技术导则

GB50174数据中心设计规范

GB50311综合布线系统工程设计规范

SL380水资源监控管理数据库表结构及标识符标准

SL427水资源监控管理系统数据传输规约

SL715水利信息系统运行维护规范

3术语和定义

下列术语和定义适用于本文件。

3.1

管道式取用水pipelinewaterintake

利用泵站机组通过碳钢、铸铁、PVC、PE、水泥等管道从地表或地下水源进行取用水的方式。

3.2

取水自动监测站waterintakeautomaticmonitoringstation

能够实现自动采集取水流量、流速、泵站机组运行状态等信息的监测站点。

3.3

集中监测平台centralizedmonitoringplatform

可对区域内的取水监测站集中管护的后台处理系统，能够实现监测站采集数据的远程接收、存储、

处理和查询展示等。

1

DB34/T3378—2019

4系统组成及功能

4.1系统基本构成

管道式取用水计量监测系统分为取水自动监测站和集中监测平台两部分。

a)取水自动监测站由流量计、遥测终端（RTU）、通信单元（DTU）、供电装置、防雷装置等组成；

b)集中监测平台由服务器、存储设备、安全设备、网络设备、供电设备、机柜、机房、系统软件

等组成。

4.2系统主要功能

4.2.1基本功能

如下：

a)具备自动连续测量取水的流量、流速等相关信息；

b)具备计量数据的实时采集和远程传输；

c)具备计量数据的远程接收、存储和查询；

d)具备取用水户基础信息录入和查询。

4.2.2扩展功能

如下：

a)具备采用图表等多种形式展示取水信息，能按不同分类自动生成各类报表；

b)具备取用水户行业用水效率分析、用水总量控制自动预警、水资源计费自动生成等功能；

c)根据特定管理需求，具备刷卡付费、图像视频监控、远程开关机控制等功能。

5取水自动监测站

5.1设备基本配置及参数

取水自动监测站设备基本配置应包括流量计、遥测终端（RTU）、通信单元（DTU）、防雷器、供电

装置等，具体参数要求见附录A。

5.2主要设备选型

5.2.1流量计

5.2.1.1基本要求

如下：

a)测量精度应不低于项目设计的等级要求。如无说明，一般情况下应满足：

——电磁流量计测量精度达到0.5级，超声波流量计测量精度达到1.0级，电子远程水表精度达到

2.0级；

b)有流量流速信息显示功能，具有数据远传接口（RS-485/232/422），支持MODBUS传输协议；

c)工作压力不低于所用管道设计压力范围，流速测量范围不低于所用管道设计流速范围，有抗电

磁干扰能力。

5.2.1.2扩展功能

2

DB34/T3378—2019

如下：

a)具有计量数据存储功能，断电后数据可保存；

b)数码管显示或带背光的液晶显示，可同时显示瞬时流量及累积流量、流速、时间、运行信息等

数据；

c)包括但不限于以下信号输出：4-20mA电流环、模拟电压、频率信号、hart、累计脉冲等。

5.2.1.3选型原则

超声波流量计应选用时差法式，优先选用插入式超声流量计，不具备安装插入式条件的管道，可选

用外夹式超声波流量计。如下：

——管径在3000mm以下管道及测量精度要求高的场合，宜优先选用管段式电磁流量计或超声波

流量计；

——管径在200mm以上管道及不具备停水条件宜选用超声波流量计；

——管径在200mm以下小型管道，可选用管段式超声波水表或电子远程水表。

常用流量计选型推荐见表1。

表1常用流量计选型推荐

常用流量计选型产品特点适宜选型场合备注说明

管段式可靠性高、精度高、寿命长，管径在3000mm以下，对精度需要停水安装；管径越大，造

电磁流量计造价相对较高要求高的场合价越高

测量精度略低于电磁流量计，管径在200mm以上，不具备不需要停水安装；造价与管径

超声波流量计

造价适中停水安装条件的场合大小无关

可靠性高、精度较高，造价适管径在200mm以下，造价适

管段式超声波水表需要停水安装

中中的场合

叶轮旋转计量，可测低流速。管径在200mm以下，造价低需要停水安装；

电子远传水表

叶轮旋转，使用寿命有限的场合不能显示瞬时流量

5.2.2遥测终端（RTU）

5.2.2.1基本要求

如下：

a)应具有产品合格证，有产品质量性能检测报告，传输规约应满足SL427的规定；

b)静态功耗：≤10mA@12VDC，工作功耗：≤20mA@12VDC，数据存储容量：>4M，时钟精度：

优于±1s/d；

c)工作环境：

——温度：-25℃～+65℃；湿度：95％RH；

d)通信接口：RS-485（MODBUSRTU协议）；输入接口：4路以上模拟量输入、4路以上开关量输

入；

e)支持现场和远程设置参数；

f)能够完成现场数据采集、控制、处理、存储和传输功能；能和监测平台数据交互，接收监测平

台的测控指令。

5.2.2.2扩展功能

如下：

3

DB34/T3378—2019

a)具有触摸屏显示功能，支持现场查询、检索、浏览数据功能；

b)包括但不限于以下信号采集接口：模拟信号、频率信号、hart、脉冲等；

c)具有监测数据自动补发功能；

d)根据项目要求和客户需求，定制其它功能。

5.2.3通信单元（DTU）

5.2.3.1基本功能

如下：

a)应具备RS-485通信接口，支持透明传输；

b)串口数据速率应可设置，且满足300-115,200bits/s；

c)应满足GPRS、GSM主备信道自动切换，支持通信运营商在用的主流通信模式；

d)可远程设置通信参数，支持远程升级。

5.2.3.2扩展功能

如下：

a)支持国内现有主要运营商网络；

b)支持物联网在用各类尺寸数据卡，可升级为固态SIM卡。

5.2.4采集频次与传输

信息采集频次应可设置。一般情况下，市电或太阳能供电的监测站数据传输常规频次宜为1小时

向监测平台发送1次；高能电池（锂电池）供电的监测站，每天应唤醒2次以上，每天应可成功向监

测平台发送1次以上数据。

监测站与监测平台的信息传输优先采用无线公共通讯网，无线公共通讯网不能覆盖的地区可选用卫

星或微波等通讯方式。

5.3设备安装调试

5.3.1勘察调研

监测站建设前现场勘察调研，应记录以下信息：

a)取水点的具体位置和经纬度；取水管道的数量、管径、管材以及直管段情况；取水点附近的无

线信号强度；

b)绘制现场布置图，包括流量计、监测箱、线缆敷设等，记录所需线缆长度；流量计安装情况以

及生产厂家型号、通信接口、通信协议；

c)拍摄一组现场图片，应包括取水户大门、取水泵房全景、取水管道全景、流量计传感器安装位

置、监测箱位置等；

d)按照勘察表（见附录B）要求，现场调查后逐项填写。

5.3.2流量计安装与调试

5.3.2.1流量计安装基本要求

如下：

4

DB34/T3378—2019

a)位置选定：新建取水管道，应预留安装位置，满足设备厂家说明书关于直管段和满管流体的要

求；已建取水管道，安装位置满足不了直管段要求时，应保证管内流态基本稳定均匀，管道内

被测流体介质应为满管流，无气泡，以不影响测量精度为准；

b)传感器安装在水平管道较低处和垂直向上处，不宜安装在管道控制阀附近、管道的最高点和垂

直向下处；具体安装位置选定参照图1；

c)线缆应放置于镀锌管或PVC管内，信号线缆和电源线缆应分别放置不同管内；

d)在管道地埋的场合，应采取开挖安装井的方式，为仪器安装维护提供条件；安装井大小应满足

施工安装与维护的空间要求，安装井须有排水防淹措施；

e)安装场所应避免有强磁场。

图1流量计传感器安装位置示意图

5.3.2.2流量计调试基本要求

如下：

a)应按流量计厂家说明书要求步骤调试；

b)基本参数设置：设置管道的内径、外径、壁厚等参数以及流量计的地址、通信波特率、通信协

议、校验方式、正负流量等；

c)用笔记本电脑串口连接至流量计转换器通信接口，并发送数据采集指令，采集到的瞬时流量值、

累计流量值与流量计显示值进行对比，两者数值应完全一致；

d)用0.5级以上的高精度便携式流量计与安装流量计进行数据比测，在管道内不同流量情况下

比测3组以上数据，比测误差均应≤3％。

5.3.3遥测终端（RTU）安装与调试

5.3.3.1安装基本要求

如下：

a)所有监测设备应规则放置于监测箱内，用于设备间连接的线缆应放置于线槽内；

b)监测箱应牢牢固定在墙面上或支架上，箱底处距离地面距离应≥1m；

c)放置于室外的监测箱，应采用不锈钢材质，通信天线应外加保护套；

d)电源防雷器和信号防雷器应可靠接地，接地电阻值应≤5Ώ；

e)外接线缆应放置于镀锌管或PVC管内，信号线缆和电源线缆应放置于不同管内。

5

DB34/T3378—2019

5.3.3.2调试基本要求

如下：

a)按设备厂家说明书进行调试，调试时应保证与流量计、通信单元DTU等互联设备的通信波特率

设置值一致，通信稳定可靠；

b)调试后应进行性能测试，遥测终端RTU采集流量计频次应在1次/10秒以上；采集到的瞬时流

量值、累计流量值应与流量计显示值应完全一致；应进行断电测试，测试设置参数和基本数据

在断电后可否保存；

c)通过监测平台远程单点招测、轮巡召测和定点上报等方式，测试监测数据的到报率、及时率和

完整率。

6集中监测平台

6.1设备基本配置及参数

集中监测平台设备配置应包括服务器、存储设备、安全设备、网络设备、供电设备、机房及环境、

系统软件等，具体参数要求参见附录B。

6.2建设要求

6.2.1硬件配置

如下：

a)机房及平台硬件设备应利用已有资源进行建设；

b)机房环境建设应按照GB50174的相关要求执行；

c)综合布线应按照GB50311的相关要求执行；

d)网络宽带应不低于50M，应具有独立IP地址；

e)其它支撑平台运行的必要硬件。

6.2.2软件开发

6.2.2.1基本要求

如下：

a)采用B/S构架开发；

b)兼容不同流量计通信协议，具有主动召测和接收上报数据的功能；

c)能自动甄别和剔除采集到的非正常数据；

d)能采集监测站工作状态和诊断常见故障；

e)
