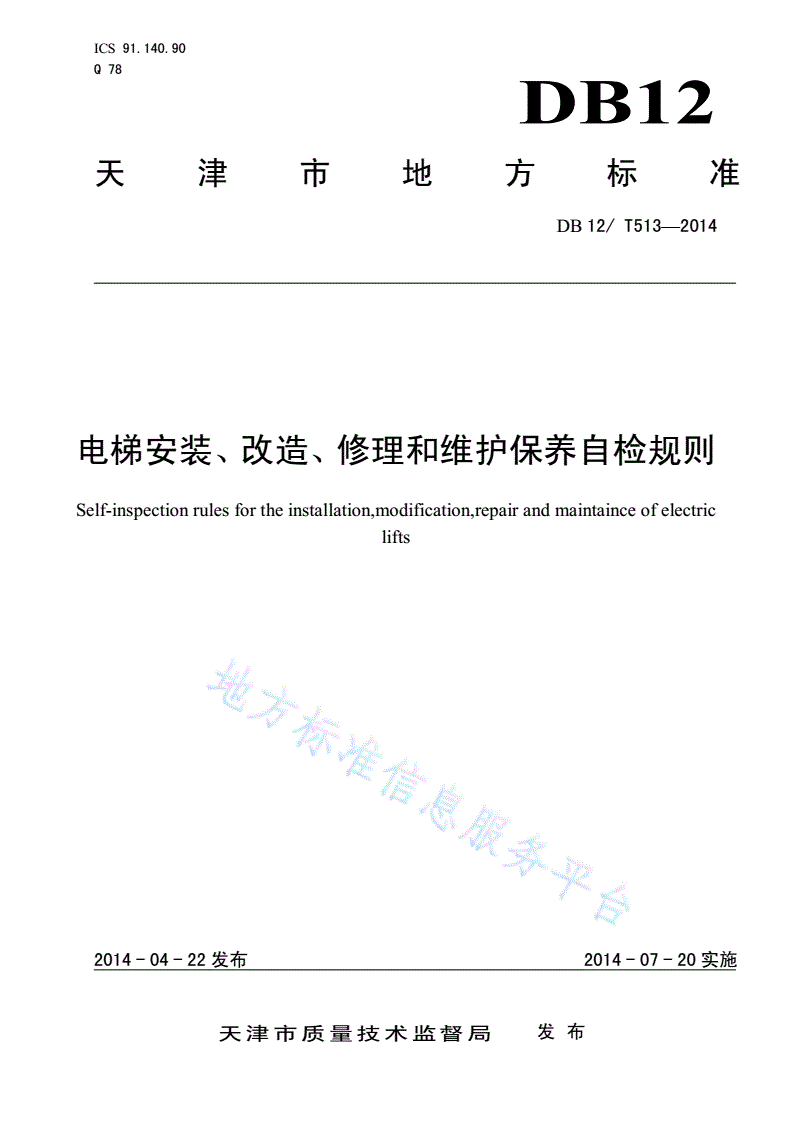

DB12/T 513-2014 电梯安装、改造、修理和维护保养自检规则

ICS91.140.90

Q78

DB12

天津市地方标准

DB12/T513—2014

电梯安装、改造、修理和维护保养自检规则

Self-inspectionrulesfortheinstallation,modification,repairandmaintainceofelectric

lifts

2014-04-22发布2014-07-20实施

天津市质量技术监督局发布

DB12/T—XXXX

目次

前言................................................................................II

1范围..............................................................................1

2规范性引用文件....................................................................1

3术语和定义........................................................................1

4自检条件及检测检验仪器要求........................................................1

5自检要求..........................................................................2

6记录填写要求......................................................................2

7安全要求..........................................................................3

附录A（规范性附录）曳引与强制驱动电梯施工自检记录和自检报告........................4

附录B（规范性附录）曳引与强制驱动电梯年度自检记录和自检报告.......................32

附录C（规范性附录）自动扶梯与自动人行道施工自检记录和自检报告.....................45

附录D（规范性附录）自动扶梯与自动人行道年度自检记录和自检报告.....................60

附录E（规范性附录）液压电梯施工自检记录和自检报告.................................70

附录F（规范性附录）液压电梯年度自检记录和自检报告.................................93

附录G（规范性附录）杂物电梯施工自检记录和自检报告................................103

附录H（规范性附录）杂物电梯年度自检记录与自检报告................................121

I

DB12/T—XXXX

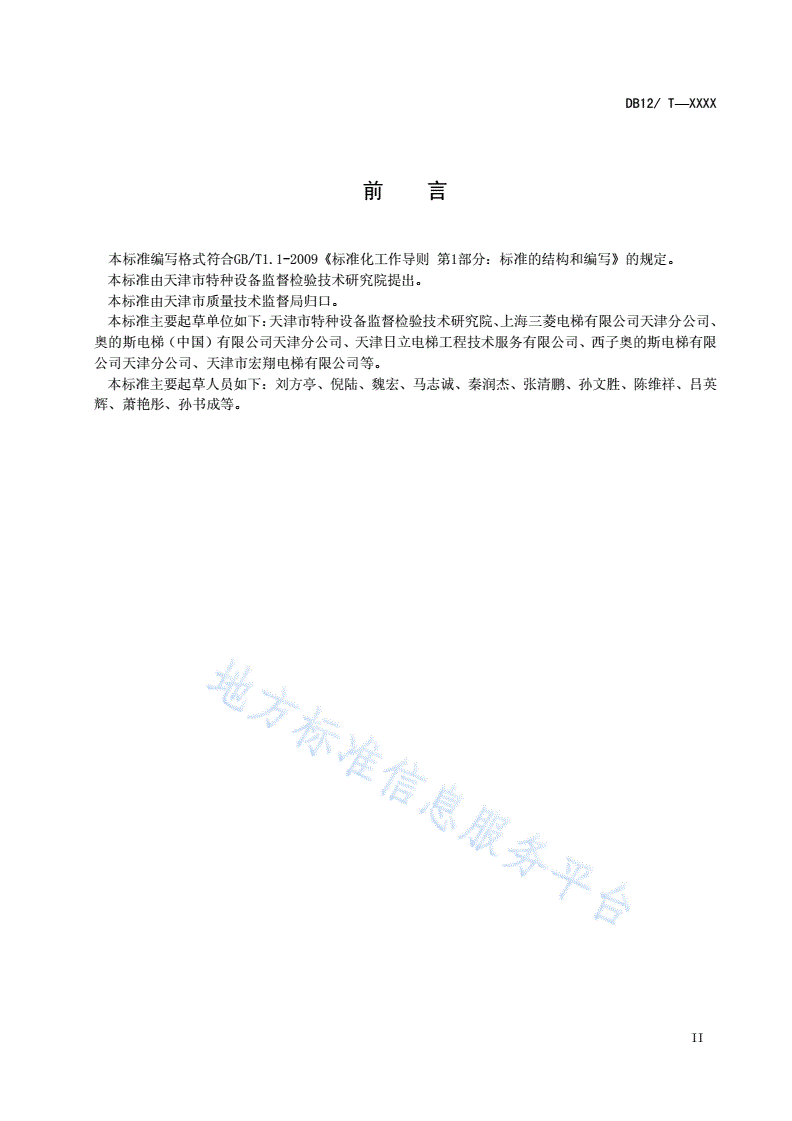

前言

本标准编写格式符合GB/T1.1-2009《标准化工作导则第1部分：标准的结构和编写》的规定。

本标准由天津市特种设备监督检验技术研究院提出。

本标准由天津市质量技术监督局归口。

本标准主要起草单位如下：天津市特种设备监督检验技术研究院、上海三菱电梯有限公司天津分公司、

奥的斯电梯（中国）有限公司天津分公司、天津日立电梯工程技术服务有限公司、西子奥的斯电梯有限

公司天津分公司、天津市宏翔电梯有限公司等。

本标准主要起草人员如下：刘方亭、倪陆、魏宏、马志诚、秦润杰、张清鹏、孙文胜、陈维祥、吕英

辉、萧艳彤、孙书成等。

II

DB12/T—XXXX

电梯安装、改造、修理和维护保养自检规则

1范围

本标准规定了电梯安装、改造、修理和维护保养工程的术语和定义、自检条件及检测检验仪器要求、

自检要求、记录填写要求、安全要求。

本标准适用于曳引与强制驱动电梯、液压电梯、杂物电梯、自动扶梯与自动人行道的安装、改造、

修理的施工自检，以及维护保养的年度自检。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T7024电梯、自动扶梯、自动人行道术语

GB7588电梯制造与安装安全规范

GB16899自动扶梯和自动人行道的制造与安装安全规范

GB25194杂物电梯制造与安装安全规范

GB21240液压电梯制造与安装安全规范

GB/T10058电梯技术条件

GB/T10059电梯试验方法

GB10060电梯安装验收规范

3术语和定义

GB/T7024-2008确立的术语和定义以及下列术语和定义适用于本文件。

3.1

改造modification

改变电梯的额定速度、额定载荷、驱动方式、调速方式、控制方式，或者改变电梯安全保护装置、

主要部件的规格以及改变电梯的提升高度、轿厢重量、加装安全保护装置，并引起系统发生变化的。

4自检条件及检测检验仪器要求

4.1自检条件

4.1.1机房或者机器设备间的空气温度应保持在5℃～40℃之间。

4.1.2空气相对湿度在最高温度时应不超过50%，在较低温度下可有较高的相对湿度，最湿月

的月平均最低温度不超过+25℃，该月的月平均最大相对湿度不超过90%。

4.1.3电源输入电压波动在额定电压值±7％的范围内。

4.1.4环境空气中不应含有腐蚀性和易燃性气体及导电尘埃。

1

DB12/T—XXXX

4.1.5特殊情况下，温度、湿度、电压、环境空气以电梯设计文件的规定为准。

4.2检测检验仪器要求

4.2.1从事电梯安装、改造、修理和维护保养的单位应配备相应的检测检验仪器和量具。

4.2.2检测检验仪器的精度应满足GB/T10059的相关要求。

4.2.3属于法定计量检定范畴的检测检验仪器，必须经过计量检定合格，并且在有效期内。

4.2.4对检测误差有特殊规定的应配备相应的检测检验仪器。

5自检要求

5.1电梯在安装、改造、修理后和定期检验前应进行自检。自检应由电梯的安装、改造、修理和维保

单位依法对其负责安装、改造、修理和维保的电梯进行自检。

5.2自检前应根据本标准规定的内容和要求，制定包括自检程序和自检流程图在内的实施细则。

5.3自检应按照5.3规定的细则实施，填写相应的自检记录，自检记录分为施工自检记录和年度自检

记录，并根据自检记录完成自检报告。

5.4曳引与强制驱动电梯在安装、改造、修理时，应按照附录A规定的内容和要求进行自检并记录，

自检合格的电梯应符合GB7588的要求。

5.5在用曳引与强制驱动电梯在定期检验前，应按照附录B规定的内容和要求进行自检并记录，自检

合格的电梯应符合GB7588的要求。

5.6自动扶梯和自动人行道在安装、改造、修理时，应按照附录C规定的内容和要求进行自检并记录，

自检合格的自动扶梯和自动人行道应符合GB16899的要求。

5.7在用自动扶梯和自动人行道在定期检验前，应按照附录D规定的内容和要求进行自检并记录，自

检合格的自动扶梯和自动人行道应符合GB16899的要求。

5.8液压电梯在安装、改造、修理时，应按照附录E规定的内容和要求进行自检并记录，自检合格的

液压电梯应符合GB21240的要求。

5.9在用液压电梯在定期检验前，应按照附录F规定的内容和要求进行自检并记录，自检合格的液压

电梯应符合GB21240的要求。

5.10杂物电梯在安装、改造、修理时，应按照附录G规定的内容和要求进行自检并记录，自检合格的

杂物电梯应符合GB25194的要求。

5.11在用杂物电梯在定期检验前，应按照附录H规定的内容和要求进行自检并记录，自检合格的杂物

电梯应符合GB25194的要求。

6记录填写要求

6.1自检记录和自检报告的填写应真实、清晰、齐全。

6.2施工自检记录和自检报告

6.2.1施工自检记录的内容，不应少于本标准规定的内容。施工单位可依照设计、制造单位的

具体技术要求增加自检项目或内容。

6.2.2在施工过程中遇有在施工过程结束后不可追溯或不方便重复试验的检验项目，施工单位

应及时、准确地填写施工自检记录。

6.2.3施工单位应在自检过程中应如实记录，不允许有漏检项目或者漏记情况。

6.2.4如施工自检有不合格项目，施工单位应填写整改记录并及时予以整改。

2

DB12/T—XXXX

6.2.5施工自检记录应由施工单位项目负责人、质检员签字，由施工单位盖章确认。

6.2.6施工自检报告应由施工单位项目负责人、质检员、施工人员签字，由施工单位盖章确认。

6.2.7施工单位对施工自检记录和自检报告的结果及结论负责。

6.3年度自检记录和自检报告

6.3.1如年度自检有不合格项目，维护保养单位应填写整改记录并及时予以整改。

6.3.2年度自检记录应由维护保养单位质检员签字，由维护保养单位盖章确认。

6.3.3年度自检报告由维护保养单位项目负责人、质检员、维护保养人员及使用单位电梯相关

安全管理人员签字，由维护保养单位以及使用单位盖章确认。

6.3.4维护保养单位对年度自检记录和自检报告的结果及结论负责。

7安全要求

7.1电梯自检人员应取得相应项目的特种设备作业人员证。

7.2现场检验时，自检人员应配戴相应的个人安全防护用品。

3

DB12/T—XXXX

AA

附录A

（规范性附录）

曳引与强制驱动电梯施工自检记录和自检报告

A.1填写要求

施工单位应在现场自检时填写自检记录，根据自检记录内容完成自检报告。

A.2管理职责

A.2.1施工单位应加强对施工自检记录的管理工作，建立健全岗位责任制，配备工程技术管理人员，

并经主管部门培训考核合格后，方可从事该项管理工作。电梯施工现场应有专人负责收集、管理施工自

检记录。

A.2.2施工自检记录应随施工进度及时整理、认真填写，做到字迹工整清晰、项目齐全，记录真实准

确。施工自检记录必须如实地反映工程的实际状况。

4

DB12/T—XXXX

表A.1电梯导轨安装自检记录

电梯安装样板放线记录

项目名称

制造单位

电梯编号出厂编号

额定载荷Kg速度层站门层站门

样板放线示意图（单位：mm）

符号部位名称放线尺寸标称尺寸符号部位名称放线尺寸标称尺寸

轿厢导轨距离轿厢导轨支架距离

对重导轨距离对重导轨支架距离

门口净宽门口工作线与轿厢中心

上样板对角线下样板对角线

轿厢中心与对重中心

备注

质检员检验日期

5

DB12/T—XXXX

表A.1（续）

电梯轿厢导轨安装测量检查记录（单位：mm）

道架导轨支架导轨支架导轨端面导轨垂直度导轨接头

支架平度

序号垂直间距固定形式水平间距左右左右左

标准

质检员检验日期

电梯对重导轨安装测量检查记录（单位：mm）

道架导轨支架导轨支架导轨端面导轨垂直度导轨接头

支架平度

序号垂直间距固定形式水平间距左右左右左

标准

质检员检验日期

6

DB12/T—XXXX

表A.2电梯层门安装自检记录

电梯层门安装测量检查记录（单位：mm）

项目名称

制造单位

电梯编号出厂编号

额定载荷Kg速度层站门层站门

立扇垂直

楼层门头水平地坎水平地坎支撑门头固定

左右

质检员检验日期

7

DB12/T—XXXX

表A.3电梯载荷试验

电梯平衡系数试验记录

项目名称

制造单位

电梯编号出厂编号

额定载荷Kg速度层站门层站门

工况载荷轿厢载重量kg上行电压（V）上行电流（A）下行电压（V）下行电流（A）

空载（轻载）

25%载荷

50%载荷

75%载荷

100%载荷

110%载荷

电流（A）

0255075100110负荷（%）

额定载荷Kg平衡系数%平衡载荷Kg

对重块单个质量Kg对重块数量块

备注

质检员检验日期

8

DB12/T—XXXX

表A.3（续）

电梯载荷运行试验记录

运行试验

载荷通电持续率40%情曳引机减速器油曳引机减速器渗

制动器温升

%Kg况下运行次数温温升漏情况

0

50

100

质检员检验日期

超载运行试验

载荷Kg起动、运行、停止情况曳引机工作情况

110%

质检员检验日期

曳引能力试验

载荷Kg滞留工况试验

0%

载荷Kg轿厢完好情况

125%

载荷Kg各结构件完好情况

150%

质检员检验日期

安全钳试验

载荷瞬时式渐进式制停距离（mm）

100%载荷/

125%载荷/

质检员检验日期
