DB3305/T 313-2024 工程建设项目“多测合一”技术规范

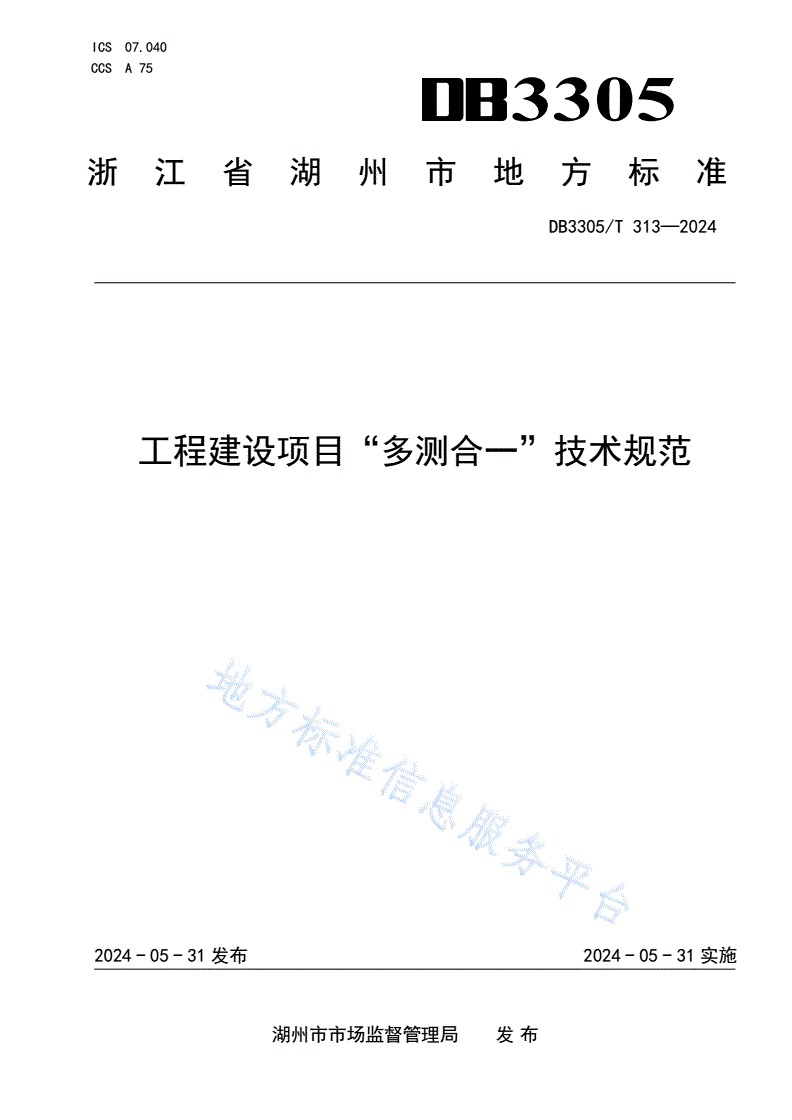

ICS07.040

CCSA75

3305

浙江省湖州市地方标准

DB3305/T313—2024

工程建设项目“多测合一”技术规范

2024-05-31发布2024-05-31实施

湖州市市场监督管理局发布

DB3305/T313—2024

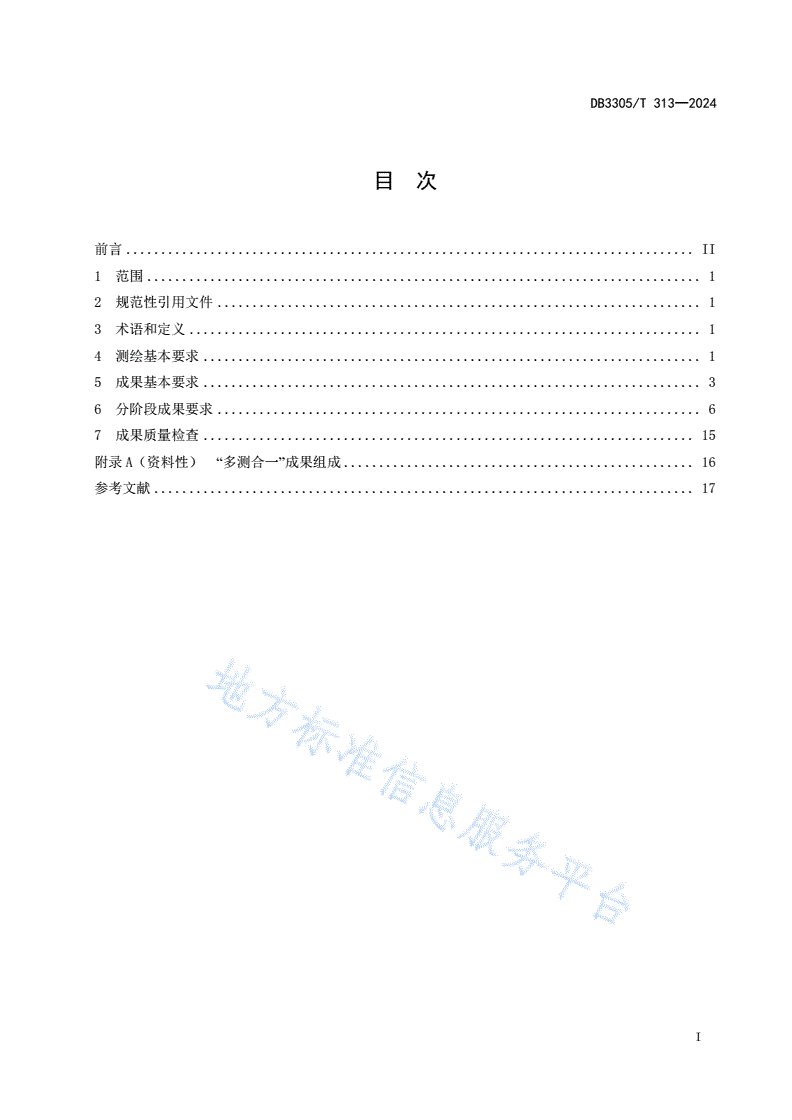

目次

前言.................................................................................II

1范围...............................................................................1

2规范性引用文件.....................................................................1

3术语和定义.........................................................................1

4测绘基本要求.......................................................................1

5成果基本要求.......................................................................3

6分阶段成果要求.....................................................................6

7成果质量检查......................................................................15

附录A（资料性）“多测合一”成果组成..................................................16

参考文献.............................................................................17

I

DB3305/T313—2024

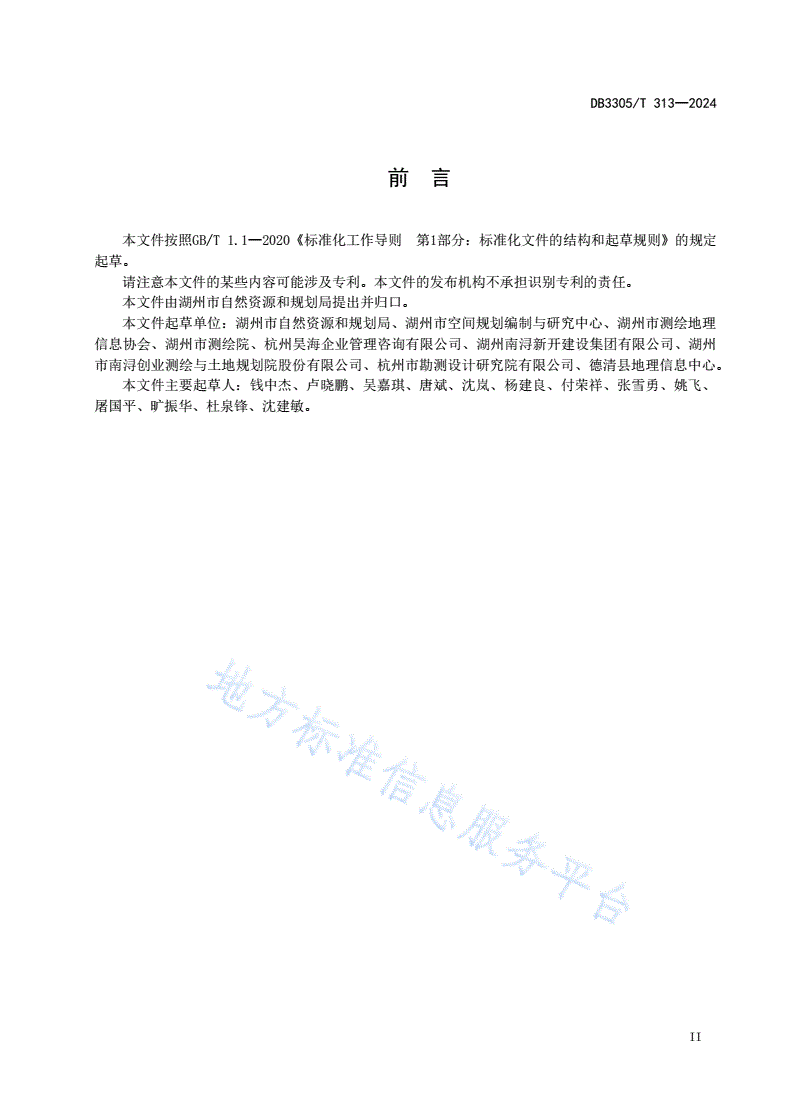

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

本文件由湖州市自然资源和规划局提出并归口。

本文件起草单位：湖州市自然资源和规划局、湖州市空间规划编制与研究中心、湖州市测绘地理

信息协会、湖州市测绘院、杭州昊海企业管理咨询有限公司、湖州南浔新开建设集团有限公司、湖州

市南浔创业测绘与土地规划院股份有限公司、杭州市勘测设计研究院有限公司、德清县地理信息中心。

本文件主要起草人：钱中杰、卢晓鹏、吴嘉琪、唐斌、沈岚、杨建良、付荣祥、张雪勇、姚飞、

屠国平、旷振华、杜泉锋、沈建敏。

II

DB3305/T313—2024

工程建设项目“多测合一”技术规范

1范围

本文件规定了工程建设项目“多测合一”的测绘基本要求、成果基本要求、分阶段成果要求和成

果质量检查。

本文件适用于新建、改建、扩建的工程建设项目涉及的测绘工作。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文

件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适

用于本文件。

GB/T788—1999图书和杂志开本及其幅面尺寸

GB/T13923基础地理信息要素分类与代码

GB/T18316数字测绘成果质量检查与验收

GB/T20257.1国家基本比例尺地图图式第1部分：1:5001:10001:2000地形图图式

GB/T21010土地利用现状分类

GB/T24356—2023测绘成果质量检查与验收

GB/T42547地籍调查规程

GB50038人民防空地下室设计规范

GB50225人民防空工程设计规范

GB55031民用建筑通用规范

CJJ/T8—2011城市测量规范

CJJ61城市地下管线探测技术规程

TD/T1008土地勘测定界规程

DB33/T5521:5001:10001:2000数字地形图测绘规范

DB33/1050城市建筑工程日照分析技术规程

DB33/T1152建筑工程建筑面积计算和竣工综合测量技术规程

3术语和定义

下列术语和定义适用于本文件。

3.1

多测合一integrationofmultiplesurveyingandmapping

将工程建设项目的立项用地规划许可、工程建设许可、施工许可、竣工验收每个阶段的测绘工作

分别整合成一个综合测绘事项。

4测绘基本要求

4.1测绘基准

1

DB3305/T313—2024

4.1.1坐标系统应采用2000国家大地坐标系，高斯一克吕格3°带正形投影，中央子午线为120°。

4.1.2高程系统采用正常高系统，高程基准采用1985国家高程基准。

4.1.3时间基准采用公元纪年和北京时间。

4.2测绘精度

4.2.1采用中误差作为测量精度的衡量标准，以二倍中误差作为极限误差。

4.2.2各等级平面控制网中最弱点相对于起算点的点位中误差不应大于0.05m；各等级高程控制网中

相对于起算点的最弱点高程中误差不应大于0.03m。

4.2.3细部点、界址点平面精度应满足表1的规定，其它地物点的精度应符合DB33/T552的规定。

表1细部点、界址点平面精度要求

对邻近控制点的点位误差间距误差

点类别

中误差最大误差中误差最大误差

（mm）（mm）（mm）（mm）

一类界址点、细部点±50±100±50±100

二类界址点±75±150±75±150

4.2.4建筑面积测量时，房屋边长测量精度应符合下列规定：

——边长超过50m时，限差不应大于0.04m；

——边长小于50m时，按比例限差控制，限差公式：

∆𝐷=±（0.02+0.0004𝐷）····························································(1)

式中：

∆𝐷——边长限差，以m为单位；

𝐷——房屋边长实测值，以m为单位；当D≤10m时，以10m计。

4.2.5层高测量中误差不应大于0.02m，高度测量中误差不应大于0.05m。

4.2.6建（构）筑物底层室内外地坪的标高测量中误差不应大于0.03m。

4.2.7建筑面积计算按DB33/T1152的规定执行，建筑面积精度应满足表2的规定：

表2建筑面积测量精度要求

精度

中误差最大误差（限差）适用范围

等级

一0.01×√+0.0003×S0.02×√+0.0006×S特殊房屋

二0.02×√+0.001×S0.04×√+0.002×S一般房屋

三0.04×√+0.003×S0.08×√+0.006×S其他房屋

4.2.8地下管线竣工测量的精度应符合下列规定：

2

DB3305/T313—2024

——明显管线点测量精度为：平面位置中误差不应大于0.05m，高程中误差不应大于0.03m，埋

深量测中误差不应大于0.025m；

——隐蔽管线点的探测精度：平面位置中误差不应大于0.05H,埋深中误差不应大于0.075H。H

为地下管线的中心埋深，单位为m，当H≤1m时，以1m代入计算。

4.2.9建筑物基底面积两次测量较差应小于表2二级精度限差。绿地界址点测量中误差应小于7.5cm，

绿地面积两次测量较差应小于其2倍面积中误差（按CJJ/T8—2011中10.5.3-2的规定计算）。

4.2.10消防测量精度应符合下列规定：

——建筑类别和平面布置测量及消防总平面布局测量精度按DB33/T1152规定执行；

——防火间距、消防车道、消防车登高操作场地的位置、长度、宽度、间距测量精度应按4.2.3

和4.2.4条规定执行。

4.2.11人防地下室顶板底部与室外地坪的高差两次测量值较差不应大于0.05m，人防面积测量精度

应符合表2二级精度规定，掩体最小厚度两次测量值较差不应大0.10m。

4.3测绘方法

平面控制测量和高程控制测量应符合DB33/T1152的规定。

4.4建筑面积计算规则

工程建设项目的建筑面积计算应符合GB55031和DB33/T1152的规定。

5成果基本要求

5.1成果分类

“多测合一”成果分为成果报告、成果图、成果表和附件等，以上资料应具备纸质和电子介质两

种形式。

5.2数据格式

成果数据格式如下：

——文本文件数据格式：*.docx、*.xlsx；

——图形矢量数据格式：*.dwg、*.shp、*.edb；

——图片文件数据格式：*.jpg、*.pdf（分辨率不低于300dpi）；

——数据库文件格式：*.mdb、*.gdb、*.edb。

5.3成果报告书要求

5.3.1成果报告书内容应包含封面、扉页、目录、测量说明、附件资料和相应测绘分项成果图、表。

5.3.2成果报告书应有项目负责人、测绘责任人及公司法人签字，加盖注册测绘师执业印章及单位公

章。

5.3.3成果报告书应采用GB/T788—1999规定的A系列规格纸张的A4幅面（210mm×297mm），图

幅较大的根据实际情况可以适当调整。

5.3.4测量成果图应符合以下要求：

——“多测合一”各分项成果图可采用矩形自由分幅，原则在不大于A0幅面应独立打印一幅；

3

DB3305/T313—2024

——当图幅大于A0以上时,应编制图幅编号和图幅结合表，图幅编号宜按从西到东、从北到南顺

序编号。图幅编号可以“m/n”形式注记，其中“m”为当前图幅编号，“n”为总分幅图数

量；

——成果图文件应依标准比例尺输出纸质成果图，当图纸幅面A3幅面时，应将A3图纸折叠成A4

幅面大小，并装订在成果报告书中。当成果图为大于A3幅面的竣工地形图、竣工总平面图、

绿地竣工地形图、总平面测量略图（消防）等大幅面纸张在不大于两张应装订于报告书，大

于两张应折叠后与报告书放置一起提交。

5.3.5“多测合一”成果附件是“多测合一”各分项测量工作实施前应收集的资料，具体包括规划设

计条件或用地预审与选址意见书、土地出让合同或土地划拨决定书、建设工程规划许可证（含附件及

附图）、发改部门立项批文、建设项目施工图（含总平面图、建筑平面图、大样图等）、民政部门关

于地名或门牌号的批文等资料。

5.4图形矢量数据要求

5.4.1图式与编码

5.4.1.1图形矢量数据应符合GB/T20257.1的规定，图形应正确、完整、美观，无遗漏、无明显变

形。

5.4.1.2图形要素分类与代码采用应符合GB/T13923的规定。

5.4.2数据分层

图形矢量数据应分为定位基础、水系、居民地及设施、交通、管线、境界、地貌、植被与土质和

注记等九类图层。

5.4.3对象化要求

5.4.3.1所有对象均需按照GB/T13923的规定赋正确的编码，不应出现无属性编码项。

5.4.3.2对象结构线、骨架线需保留并保持完整，如台阶骨架线，半依比例涵洞等。

5.4.3.3居民地、交通、水系、植被等数据宜进行对象化处理，如房屋、阳台、池塘、花圃花坛和稻

田需构面处理等。

5.5数据质量要求

5.5.1空间参考系

坐标系统、高程基准、投影与分带等必须正确定义，确保数据的地理定位准确无误；整个测绘成

果中使用的空间参考系必须保持一致，避免不同部分使用不同的参考系统造成混淆；空间参考系的参

数，如椭球体参数、投影参数等，需要精确到所需的精度水平。

5.5.2位置精度

位置精度应满足国家标准或行业规范所规定的精度等级；成果中各点的平面位置误差和高程误差

应在允许的范围内，通常以中误差或最大误差来衡量。

5.5.3属性精度

属性信息必须准确无误，如实反映地物的特征和状态；所有必要的属性信息都应被收集和记录，

没有遗漏；同一类别的地物在不同区域或不同时间的测绘中，其属性描述和分类
