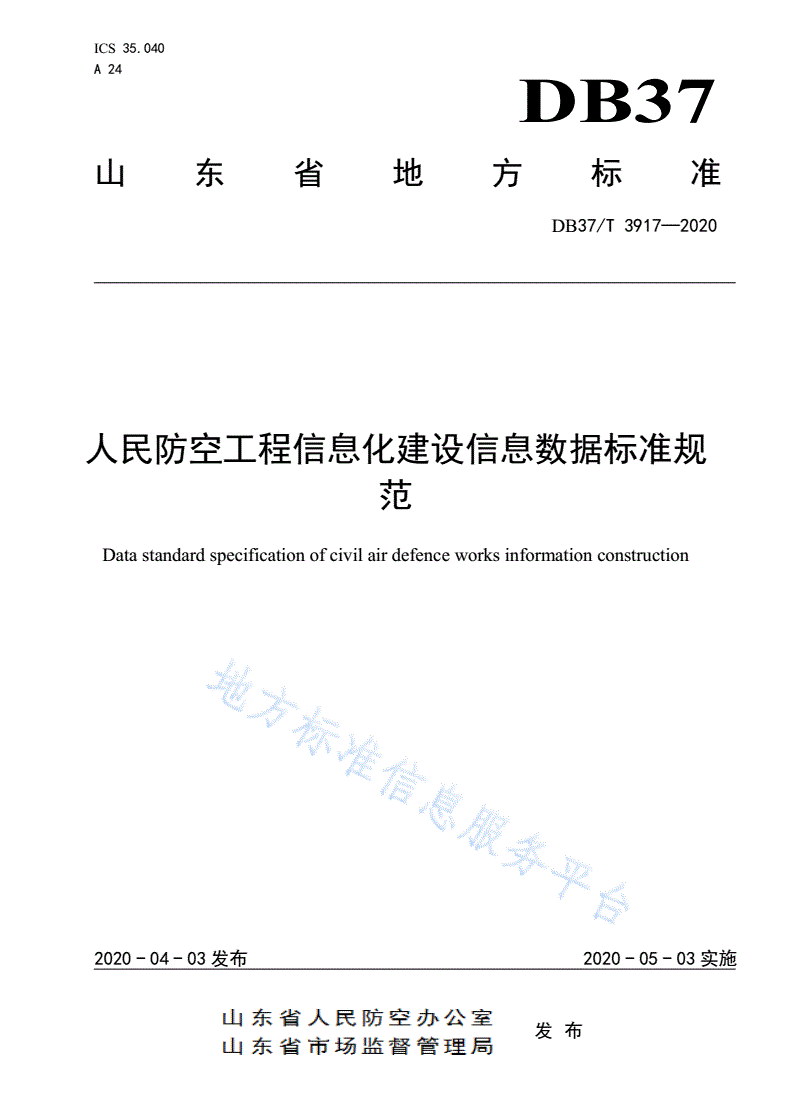

DB37/T 3917-2020 人民防空工程信息化建设信息数据标准规范

ICS35.040

A24

DB37

山东省地方标准

DB37/T3917—2020

人民防空工程信息化建设信息数据标准规

范

Datastandardspecificationofcivilairdefenceworksinformationconstruction

2020-04-03发布2020-05-03实施

发布

DB37/T3917—2020

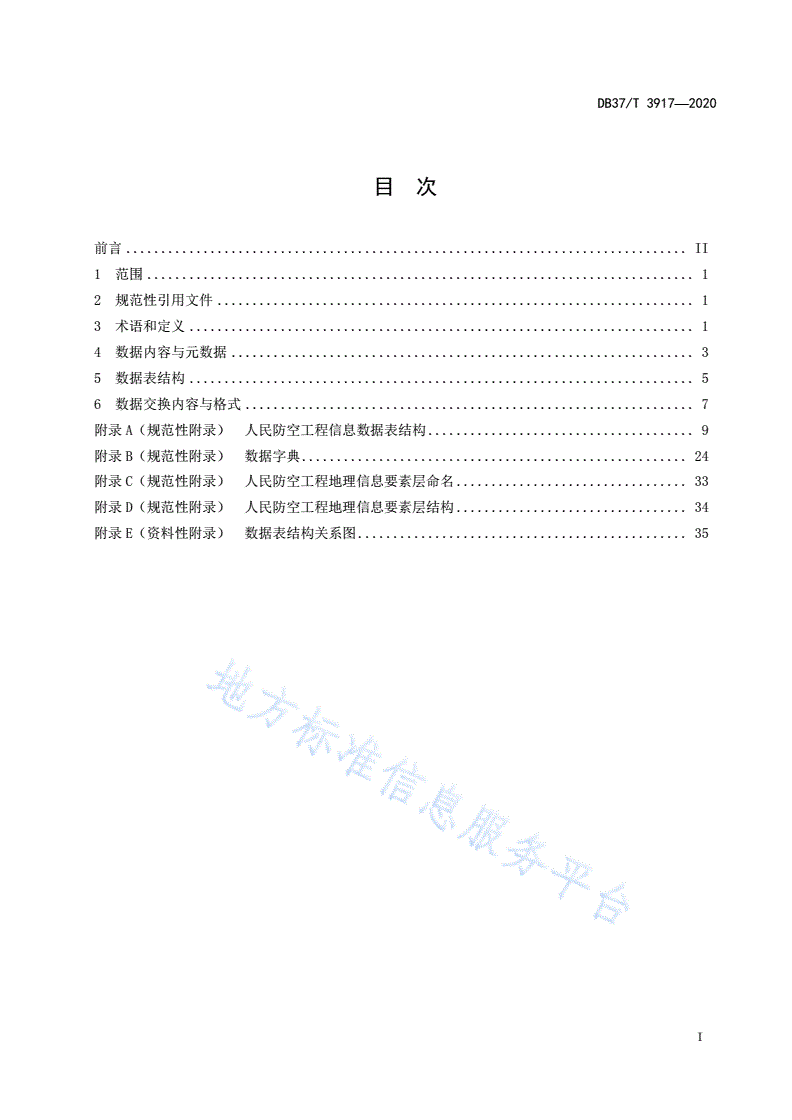

目次

前言................................................................................II

1范围..............................................................................1

2规范性引用文件....................................................................1

3术语和定义........................................................................1

4数据内容与元数据..................................................................3

5数据表结构........................................................................5

6数据交换内容与格式................................................................7

附录A（规范性附录）人民防空工程信息数据表结构......................................9

附录B（规范性附录）数据字典.......................................................24

附录C（规范性附录）人民防空工程地理信息要素层命名.................................33

附录D（规范性附录）人民防空工程地理信息要素层结构.................................34

附录E（资料性附录）数据表结构关系图...............................................35

I

DB37/T3917—2020

前言

本标准按照GB/T1.1—2009给出的规则起草。

本标准由山东省人民防空办公室提出并组织实施。

本标准由山东省人民防空标准化技术委员会归口。

本标准由济南市人民防空办公室、济南市勘察测绘研究院负责起草，泰安市人民防空办公室、山东

省人民防空建筑设计院、山东省产品质量检验研究院、中国人民解放军32282部队、济南市人防建筑设

计研究院有限责任公司、青岛市勘察测绘研究院、同圆设计集团有限公司、山东建勘集团有限公司参加

起草。

本标准主要起草人员：牛守明、赵向阳、于忠海、张广春、刘旭光、张现军、付艳丽、杨月杰、孙

海朋、贾煜伟、郎爱芳、范红梅、岐山、潘阳、张健、曹天晴、张春明。

II

DB37/T3917—2020

人民防空工程信息化建设信息数据标准规范

1范围

本标准规定了人民防空工程信息数据内容与元数据、数据表结构、数据交换内容与格式。

本标准适用于人民防空工程信息数据建设及数据交换与共享。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T16820—2009地图学术语

GB/T17694—2009地理信息术语

GB/T17798—2007地理空间数据交换格式

GB/T19710—2005地理信息元数据

TD/T1016—2007土地利用数据库标准

3术语和定义

下列术语和定义适用于本文件。

3.1

要素feature

现实世界现象的抽象。

注：要素可以类型或实例的形式出现，当仅表达一种含义时，应使用要素类型或要素实例。

[GB/T17694—2009，B.179]

3.2

层layer

具有相同应用特征的类的集合。

[TD/T1016—2007，定义3.3]

3.3

矢量数据vectordata

以坐标或有序坐标串表示的空间点、线、面等图形数据及与其相联系的有关属性数据的总称。

[GB/T16820—2009，定义5.13]

3.4

图形数据graphicdata

1

DB37/T3917—2020

表示地理物体的位置、形态、大小和分布特征以及几何类型的数据。

[GB/T16820—2009，定义5.15]

3.5

属性数据attributedata

描述地理实体质量和数量特征的数据。

[GB/T16820—2009，定义5.16]

3.6

数据集dataset

可以标识的数据集合。

注：通过诸如空间范围或要素类型的限制，数据集在物理上可以是更大数据集较小的部分。从理论上讲，数据集可

以小到更大数据集内的单个要素或要素属性。一张硬拷贝地图或图表均可以被认为是一个数据集。

[GB/T19710—2005，定义4.2]

3.7

元数据metadata

关于数据的数据。即数据的标识、覆盖范围、质量、空间和时间模式、空间参考系和分发等信息。

[GB/T19710—2005，定义4.5]

3.8

元数据元素metadataelement

元数据的基本单元。

[GB/T19710—2005，定义4.6]

3.9

元数据实体metadataentity

一组说明数据相同特性的元数据元素。

[GB/T19710—2005，定义4.7]

3.10

元数据子集metadatasection

元数据的子集合，由相关的元数据实体和元素组成。

[GB/T19710—2005，定义4.8]

3.11

空间参照系spatialreferencesystem

标识现实世界位置的系统。

[GB/T17694—2009，定义B.445]

3.12

主键primarykey

2

DB37/T3917—2020

数据表中对每一行值的一列或一组列的唯一标识，用于强制表的实体完整性，不能有重复，不允许

为空。

3.13

外键foreignkey

用于在两个表中的数据之间建立和加强连接的一列或多列的组合，可控制在外键表中存储的数据。

4数据内容与元数据

4.1数据内容

按照人民防空工程建设管理的阶段，人民防空工程信息数据分为以下六类：

a)规划：规划信息、规划项目信息；

b)审批：单建工程审批信息、结建工程审批信息；

c)建设：质量监督信息、竣工验收信息；

d)已建工程：已建工程基本信息、工程设备信息、防护单元信息；

e)维护管理：维护管理信息、平战转换信息；

f)拆除报废：工程报废信息、工程拆除信息。

4.2元数据

4.2.1元数据子集

本标准定义的元数据依据GB/T19710—2005中元数据要求，描述人民防空工程信息数据集的核心元

数据，其中关于元数据子集、实体、元素名称的代码表参照GB/T19710—2005附录B。

人民防空工程信息元数据包含必选元数据子集和可选元数据子集，必选元数据子集包括：元数据信

息、元数据标识信息、数据质量信息、实体和属性信息；可选元数据子集包括：空间参照系信息、元数

据分发信息。

每个元数据子集由相关的元数据实体和元素组成，每个人民防空工程信息元数据子集包含的相关实

体和元素参见表1。

表1人民防空工程信息元数据元素列表

子集实体元素简要说明

日期数据发布或最近更新的日期

联系分发信息元数据负责单位的联系信息

元数据信息

描述空间数据集的地理范围、地理描述、

范围信息限制信息

垂向范围等条件

名称数据集的名称

数据集引用日期数据集的发布或最近更新日期

元数据标识信息版本数据集的版本

摘要数据集内容的概要说明

现状数据集的现状

3

DB37/T3917—2020

表1人民防空工程信息元数据元素列表（续）

子集实体元素简要说明

西边经度数据集覆盖范围最西边的经度坐标

东边经度数据集覆盖范围最东边的经度坐标

地理范围

南边纬度数据集覆盖范围最南边的纬度坐标

北边纬度数据集覆盖范围最北边的纬度坐标

说明数据集空间范围约定俗成的或众所

地理描述地理标识符

周知的地点或区域名

起始日期数据集原始数据生成或采集的起始日期

时间范围

终止日期数据集原始数据生成或采集的终止日期

元数据标识信息类别数据集专业或专题内容的类别代码

（见数据负责单位联系

数据集联系信息与数据集有关的单位联系信息

信息）

静态浏览图信息文件名称静态浏览图的文件名

使用数据集时涉及隐私权、知识产权的

使用限制代码保护、或任何特定的约束、限制或注意

数据集限制

事项

安全等级代码数据集安全限制的等级名称

数据集格式名称数据集分发者提供的数据交换格式名称

概述数据集质量的定性和定量的概括说明

数据质量信息数据生产过程中数据源、处理过程等的

数据志

说明

图层名称矢量数据集所包含的图层名称

要素层名称具有相同属性的要素类名称

实体和属性信息

属性列表数据集的属性描述

信息内容描述数据集的内容描述

空间参照系统类型空间参照系统类型名称

空间参照系信息空间参照系统名称空间参照系统名称

投影参数投影坐标系统的参数说明

单位名称单位的名称

联系人联系人姓名

职责负责单位的职责

电话负责单位或联系人的电话号码

数据负责单位联系信

传真负责单位或联系人的传真号码

息

分发信息通信地址负责单位或联系人的通信地址

邮政编码邮政编码

电子信箱地址负责单位或联系人的电子信箱地址

网址单位网络地址

数据在线网络的地址/可获取的离线介

数字传输选项在线/离线

质信息

4

DB37/T3917—2020

4.2.2元数据分类表

人民防空工程信息数据集的核心元数据分类包括地理信息数据、人民防空工程信息数据、空间参照

系统、数据格式、密级等数据项。

表2元数据分类表

序号大类小类类别名称

基础地理信息

遥感信息

1地理信息数据

测绘文献资料

测绘数据

规划信息

审批信息

建设信息

2人民防空工程信息数据

已建工程信息

维护管理信息

拆除报废信息

坐标系统2000国家大地坐标系

3空间参照系统

高程基准1985国家高程基准

矢量

4数据格式属性（文本/表）

多媒体（图片/视频）

绝密

机密

5密级秘密

内部公开

对外公开

5数据表结构

5.1数据表

5.1.1表名

数据表的命名方法如下：

a)表中文名称以“人民防空工程_详细表名”表示，如“人民防空工程_规划信息”；标识符以中

文名称的拼音首字母（大写）表示，如“人民防空工程_规划信息”标识符为“RMFKGC_GHXX”；

b)中文名称及标识符不得使用逗号、空格和其他特殊符号；标识符前缀不得使用“ZD_”，避免

与数据字典表混淆；

c)如果标识符出现重复的情况，后缀添加01-99以示区分；

d)标识符限制在30个字符内。当标识符超过30个字符时，可用缩写来减少标识符的长度。

5.1.2表结构

5

DB37/T3917—2020

数据表结构编写方法如下：

a)名称：填写中文名称；

b)标识符：中文名称拼音首字母，小写，如果标识符出现重复的情况，后缀添加01-99以示区分；

c)数据格式：数据格式表示规则，参见表3；

表3数据格式表示规则

数据类型类型说明表示格式

包括字母、数字、汉字和其他字符形式字符型（n）：n为字符长度。如字符型（30），表

字符型

表达的数据项值的类型。示30个字符长度。

布尔型用来描述true或false的类型。true或false。

（1）数值型（n）：n为数值长度，达标有限长度

的整数；如：出入口个数数据格式为“数值型（3）”；

数值型用任意实数表达的数据项值的类型。（2）数值型（n，m）：n为数值长度，m为数值精

度，代表有限长度且有限精度的实数；如：建筑

面积数据格式为“数值型（11，2）”。

日期时间型（f）：f为日期时间格式，格式包括

通过日期或时间形式表达的数据项值的hh（时），hhmm（时分）、hhmmss（时分秒）、YYYY

日期时间型

类型。（年）、YYYYMMDDhhmmss（年月日时分秒）等，如

竣工日期数据格式为“日期时间型（YYYYMMDD）”。

二进制型其他数据类型，如图像、文件、音频等。如；照片数据格式为“二进制型”。

d)值域：数据项所允许值的集合。通过以下3种方式给出：

1)枚举所有可能的取值及每个值的含义；

2)通过规则间接给出，比如使用面积值域是“小于建筑面积”；

3)对值域无要求的不填写。

e)约束条件：M（必填）、O（可填）；

f)注释：注明重要信息，如计量单位，名词解释等。

根据4.1数据内容，人民防空工程信息的数据表结构详见附录A，数据表结构关系图详见附录E。

5.2数据字典

5.2.1表名

数据字典表中文名称以“字典_人民防空工程_具体名称”来表示，标识符用拼音首字母大写来表示，

如“字典_人民防空工程_工程建设管理阶段”标识符为“ZD_RMFKGC_GCJSGLJD”，其命名规则参见5.1.1

第b）、c）、d）条。

5.2.2表结构

数据字典表的表结构编写方法如下：

a)名称：域值定义的文本内容；

b)编码：域值定义的编码，用来引用该域值。采用“两位”数值进行编码，从01到99；

c)如有特殊情况，在表后添加备注。

人民防空工程信息数据字典详见附录B。

6

DB37/T3917—2020

5.3地理信息要素层

5.3.1要素层名

要素层的命名方法如下：

a)表中文名称以“人民防空工程_具体名称_地理信息要素”表示，如“人民防空工程_规划信息_

地理信息要素”；标识符中的“人民防空工程_具体名称”以中文名称的拼音首字母（大写）

表示，“地理信息要素”用“GIS”表示，如“人民防空工程_规划信息_地理信息要素”标识

符为“RMFKGC_GHXX_GIS”；

b)中文名称及标识符不得使用逗号、空格和其他特殊符号；

c)其它命名规则参见5.1.1第c）、d）条。

人民防空工程地理信息要素层命名详见“附录C人民防空工程地理信息要素层命名”。

5.3.2要素层结构

要素层结构定义同5.1.2中的数据表结构定义，人民防空工程地理信息要素层结构详见附录D。

6数据交换内容与格式

6.1数据交换内容

人民防空工程信息数据需要交换的数据内容，包括人民防空工程的矢量数据、属性数据、相关文件

数据和元数据等，交换数据文件以目录方式存储。

6.2数据交换目录命名规则

人民防空工程信息数据交换目录名由工程建设管理阶段编码、人民防空工程设施类型编码、工程编

码三部分组成，共40个字符。字符中的英文字母用大写来表示。其结构如图1所示。

XXXXXX
XX

工程建设管理阶段编码

人民防空工程设施类型编码

工程编码

图1数据交换目录名结构

其中：

a)工程建设管理阶段编码采用两位数字型代码，工程建设管理阶段编码参照附录B中表B.1；

b)人民防空工程设施类型编码采用两位数字型代码，人民防空工程设施类型编码参照附录B中表

B.2，部分工程建设管理信息无人民防空工程设施类型编码，以缺省值“00”表示；

c)工程编码为工程管理代码，采用36位字符型代码，对应工程在相应建设管理阶段数据表中的

代码；

d)命名实例。

7

DB37/T3917—2020

示例：工程管理代码为‘39064006-736A-4CC2-A84D-F96E8D1B327A’的已建医疗救护工程

从表B.1中查到已建工程的数字编码为：04；

从表B.2查到医疗救护工程的数字编码为：02；

工程管理代码为：39064006-736A-4CC2-A84D-F96E8D1B327A；

所在数据交换目录命名为：040239064006-736A-4CC2-A84D-F96E8D1B327A。

6.3数据交换文件命名规则

人民防空工程信息数据交换文件名由主文件名和扩展文件名组成，主文件名由工程建设管理阶段编

码、人民防空工程设施类型编码、工程编码、文件类型编码四部分构成，共42个字符。字符中的英文字

母用大写来表示。扩展文件名因文件格式不同而不同。其结构如图2所示。

主文件名扩展文件名

XXXXXX
XXXX.XXX

工程建设管理阶段编码

人民防空工程设施类型编码

工程编码

文件类型编码

图2数据交换文件名结构

其中：

a)主文件名中的工程建设管理阶段编码、人民防空工程设施类型编码、工程编码的说明参见本标

准6.2节a)至c)的说明，文件类型编码参照附录B中表B.31；

b)扩展文件名因文件格式不同而不同：矢量数据为VCT，属性数据为XML，文件数据为PDF，图

像数据为JPG，元数据为XML；

c)命名示例。

示例：工程管理代码为‘A9DAD316-9BDC-4A2F-A8B9-489325E67894’，处于审批阶段的防空专业队工程的矢量数据，

求其数据交换文件的命名。

从附录B中表B.1中查到审批阶段的数字编码为：02；

从附录B中表B.2查到防空专业队工程的数字编码为：03；

工程代码为：A9DAD316-9BDC-4A2F-A8B9-489325E67894；

从附录B中表B.31查到矢量数据类型的数字编码为：01；

根据本节查到矢量数据的文件格式为VCT；

所求数据交换文件命名为：0203A9DAD316-9BDC-4A2F-A8B9-489325E6789401.VCT。

6.4数据交换格式

人民防空工程矢量数据交换格式参照GB/T17798—2007描述，属性数据和元数据交换采用XML格式。

8

DB37/T3917—2020

AA

附录A

（规范性附录）

人民防空工程信息数据表结构

人民防空工程_规划信息（RMFKGC_GHXX）见表A.1。

表A.1人民防空工程_规划信息（RMFKGC_GHXX）

约束

序号名称标识符数据格式值域注释

条件

主键，代表唯一编码，采

1代码dm字符型（36）M用36位GUID（全局唯一

标识符）

2空间相关性kjxgx布尔型true或falseM

3规划名称ghmc字符型（200）M

附录B中表

4规划类型ghlx字符型（30）M填写字典表名称列

B.18

5规划管理编号ghglbh字符型（30）O

6规划区所在位置ghqszwz字符型（50）O具体到省、市、县、区县

7规划区范围ghqfw字符型（50）O

8规划区范围面积ghqfwmj数值型（11,2）O单位：平方公里

9规划期限ghqx字符型（50）O从XXXX年至XXXX年

附录B中表

10防护类别fhlb字符型（16）M填写字典表名称列

B.7

11规划战时掩蔽人口数ghzsybrks数值型（11）O单位：人

12规划区现状常住人口数ghqxzczrks数值型（11）O单位：人

规划期末规划区常住人ghqmghqczr

13数值型（11）O单位：人

口数ks

现状人民防空工程建筑xzrmfkgcjz

14数值型（11,2）O

面积mj

规划期末人民防空工程ghqmrmfkgc

15数值型（11,2）O

建筑面积jzmj

16现状人员掩蔽工程面积xzryybgcmj数值型（11,2）O

规划期末人员掩蔽工程ghqmryybgc数值型（11,2）

17O

面积mj

18现状医疗救护工程面积xzyljhgcmj数值型（11,2）O

规划期末医疗救护工程ghqmyljhgc数值型（11,2）

19O

面积mj

现状防空专业队工程面xzfkzydgcm数值型（11,2）

20O

积j

9

DB37/T3917—2020

表A.1
