GB/T 45675-2025 增材制造 金属粉末床熔融成形件表面结构的测量及表征方法

ICS250301704020

;

CCSJ0.4..

中华人民共和国国家标准

GB/T45675—2025

增材制造金属粉末床熔融成形件

表面结构的测量及表征方法

Additivemanufacturing—Surfacetexturemeasurementandcharacterization

methodformetalpartmanufacturedbypowderbedfusion

2025-05-30发布2025-09-01实施

国家市场监督管理总局发布

国家标准化管理委员会

GB/T45675—2025

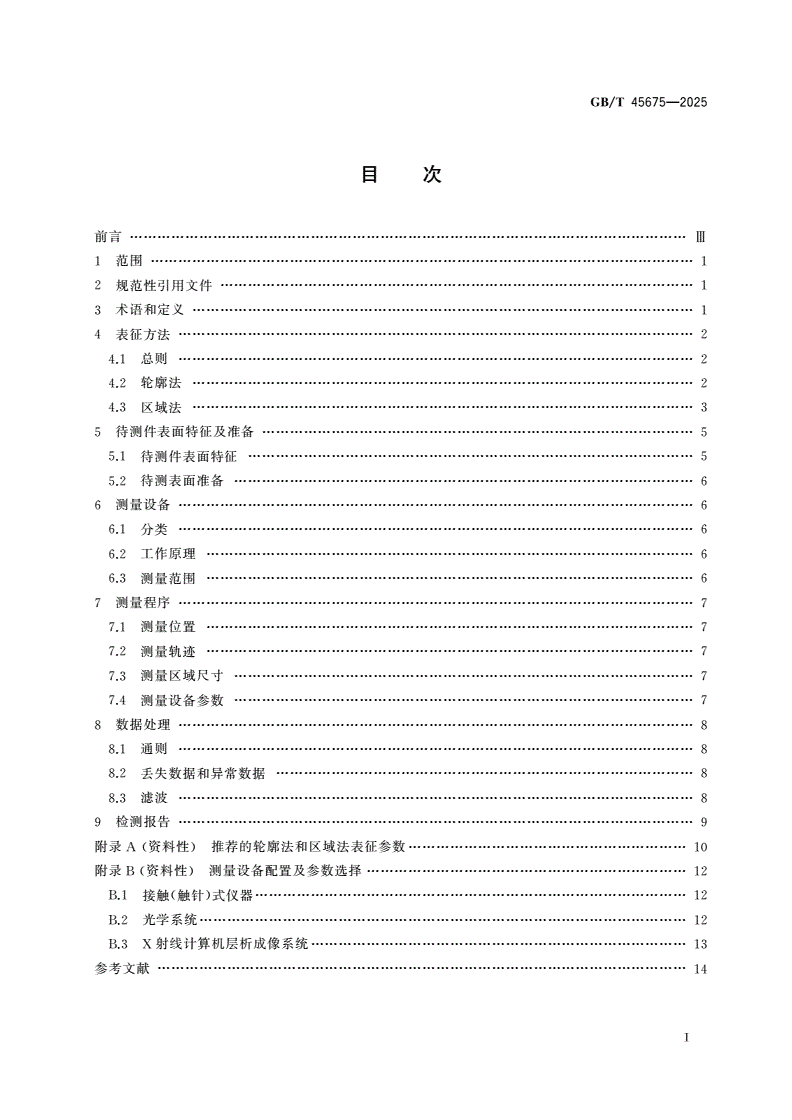

目次

前言

…………………………Ⅲ

范围

1………………………1

规范性引用文件

2…………………………1

术语和定义

3………………1

表征方法

4…………………2

总则

4.1…………………2

轮廓法

4.2………………2

区域法

4.3………………3

待测件表面特征及准备

5…………………5

待测件表面特征

5.1……………………5

待测表面准备

5.2………………………6

测量设备

6…………………6

分类

6.1…………………6

工作原理

6.2……………6

测量范围

6.3……………6

测量程序

7…………………7

测量位置

7.1……………7

测量轨迹

7.2……………7

测量区域尺寸

7.3………………………7

测量设备参数

7.4………………………7

数据处理

8…………………8

通则

8.1…………………8

丢失数据和异常数据

8.2………………8

滤波

8.3…………………8

检测报告

9…………………9

附录资料性推荐的轮廓法和区域法表征参数

A()……………………10

附录资料性测量设备配置及参数选择

B()……………12

接触触针式仪器

B.1()…………………12

光学系统

B.2……………12

射线计算机层析成像系统

B.3X………………………13

参考文献

……………………14

Ⅰ

GB/T45675—2025

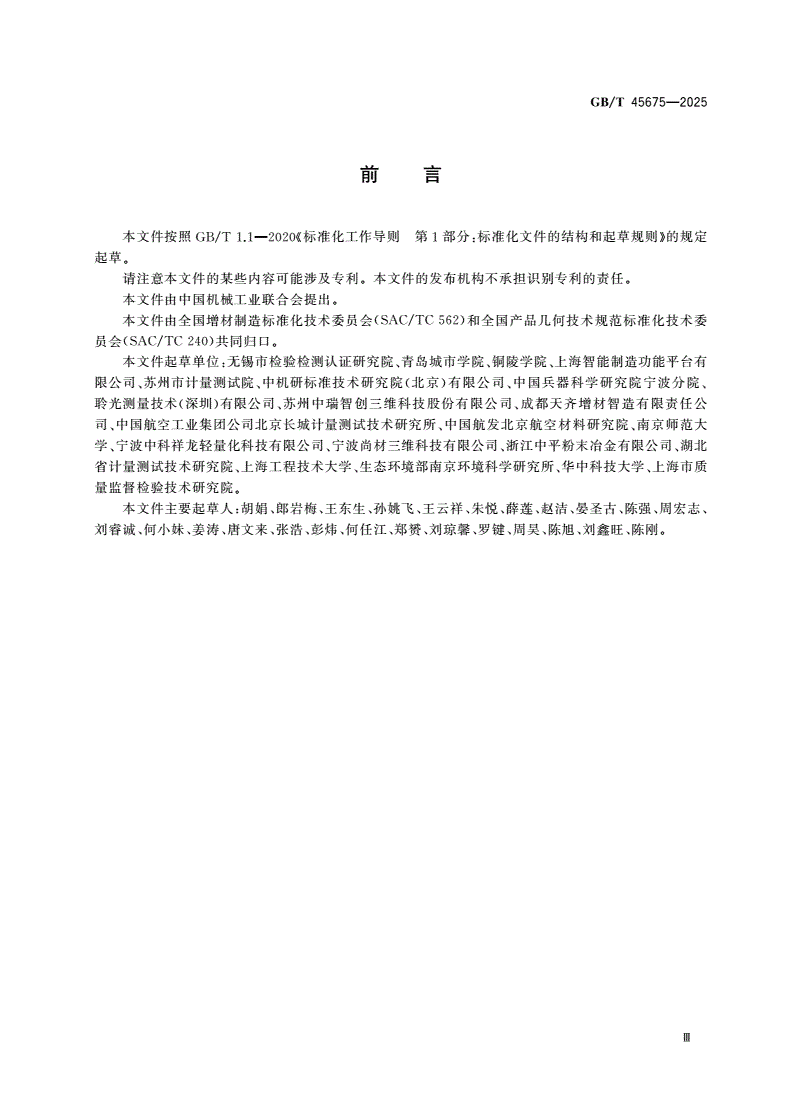

前言

本文件按照标准化工作导则第部分标准化文件的结构和起草规则的规定

GB/T1.1—2020《1:》

起草

。

请注意本文件的某些内容可能涉及专利本文件的发布机构不承担识别专利的责任

。。

本文件由中国机械工业联合会提出

。

本文件由全国增材制造标准化技术委员会和全国产品几何技术规范标准化技术委

(SAC/TC562)

员会共同归口

(SAC/TC240)。

本文件起草单位无锡市检验检测认证研究院青岛城市学院铜陵学院上海智能制造功能平台有

:、、、

限公司苏州市计量测试院中机研标准技术研究院北京有限公司中国兵器科学研究院宁波分院

、、()、、

聆光测量技术深圳有限公司苏州中瑞智创三维科技股份有限公司成都天齐增材智造有限责任公

()、、

司中国航空工业集团公司北京长城计量测试技术研究所中国航发北京航空材料研究院南京师范大

、、、

学宁波中科祥龙轻量化科技有限公司宁波尚材三维科技有限公司浙江中平粉末冶金有限公司湖北

、、、、

省计量测试技术研究院上海工程技术大学生态环境部南京环境科学研究所华中科技大学上海市质

、、、、

量监督检验技术研究院

。

本文件主要起草人胡娟郎岩梅王东生孙姚飞王云祥朱悦薛莲赵洁晏圣古陈强周宏志

:、、、、、、、、、、、

刘睿诚何小妹姜涛唐文来张浩彭炜何任江郑赟刘琼馨罗键周昊陈旭刘鑫旺陈刚

、、、、、、、、、、、、、。

Ⅲ

GB/T45675—2025

增材制造金属粉末床熔融成形件

表面结构的测量及表征方法

1范围

本文件规定了金属粉末床熔融成形件表面结构的表征方法待测件表面特征及准备测量设备测

、、、

量程序数据处理及检测报告

、。

本文件适用于金属粉末床熔融成形件表面结构的测量及表征其他增材制造工艺金属成形件表面

,

结构的测量及表征参照使用

。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款其中注日期的引用文

。,

件仅该日期对应的版本适用于本文件不注日期的引用文件其最新版本包括所有的修改单适用于

,;,()

本文件

。

产品几何技术规范表面结构区域法第部分规范操作集

GB/T33523.3(GPS)3:

增材制造术语

GB/T35351—2017

产品几何技术规范表面结构轮廓法第部分规范操作集

ISO21920-3:2021(GPS)3:[Geo-

metricalproductspecifications(GPS)—Surfacetexture:Profile—Part3:Specificationoperators]

3术语和定义

界定的以及下列术语和定义适用于本文件

GB/T35351—2017。

31

.

成形态asbuilt

增材制造工艺中除需要移除成形平台去除支撑和或去除原材料外零部件在成形后和后处理工

,、/,

艺前的一种状态

。

来源

[:GB/T35351—2017,2.7.2]

32

.

顶部表面topsurface

金属粉末床熔融成形件与X-Y平面平行的上表面

。

注在打印设备坐标系中垂直于Z轴并且平行于机器正面的为X轴垂直于Z轴和X轴的为Y轴见

:,,,

GB/T41507。

33

.

侧表面sidesurface

金属粉末床熔融成形件不与X-Y平面平行的表面

。

注在打印设备坐标系中垂直于Z轴并且平行于机器正面的为X轴垂直于Z轴和X轴的为Y轴见

:,,,

GB/T41507。

1
