GB/T 4728.4-1999 电气简图用图形符号 第4部分：基本无源元件

GB/T4728.4一1999

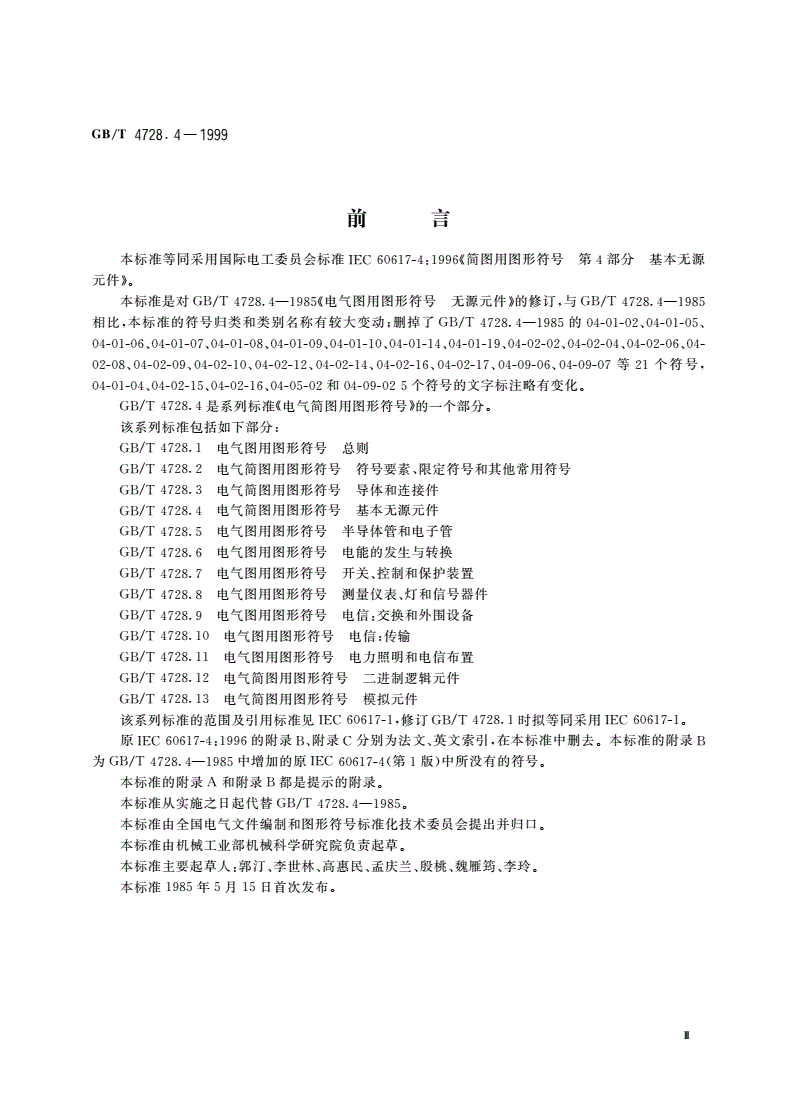

前言

本标准等同采用国际电T委员会标准IEC60617-4;1996《简图用图形符号第4部分基本无源

元件》。

本标准是对GB/T4728.4-1985《电气图用图形符号无源元件》的修订，与GB/T4728.4-1985

相比，本标准的符号归类和类别名称有较大变动;删掉了GB/T4728.4-1985的。4-01-02,04-01-05,

04-01-06,04-01-07,04-01-08,04-01一09,04-01-10,04-01-14,04-01一19,04-02-02,04-02-04,04-02-06,04-

02-08,04-02-09,04-02-10,04-02-12,04-02-14,04-02-16,04-02-17,04-09-06,04-09-07等21个符号，

04-01-04,04-02-15,04-02-16,04-05-02和04-09-025个符号的文字标注略有变化。

GB/T4728.4是系列标准《电气简图用图形符号》的一个部分

该系列标准包括如下部分;

GB/T4728.1电气图用图形符号总则

GB/T4728.2电气简图用图形符号符号要素、限定符号和其他常用符号

GB/T4728.3电气简图用图形符号导体和连接件

GB/T4728.4电气简图用图形符号基本无源元件

GB/T4728.5电气图用图形符号半导体管和电子管

GB/T4728.6电气图用图形符号电能的发生与转换

GB/T4728.7电气图用图形符号开关、控制和保护装置

GB/T4728.8电气图用图形符号测量仪表、灯和信号器件

GB/'I'4728.9电气图用图形符号电信:交换和外围设备

GB/T4728.10电气图用图形符号电信:传输

GB/T4728.11电气图用图形符号电力照明和电信布置

GB/T4728.12电气简图用图形符号二进制逻辑元件

GB/T4728.13电气简图用图形符号模拟元件

该系列标准的范围及引用标准见IEC60617-1，修订GB/T4728.1时拟等同采用IEC60617-10

原IEC60617-4:1996的附录B、附录C分别为法文、英文索引，在本标准中删去。本标准的附录B

为GB/T4728.4-1985中增加的原IEC60617-4(第1版)中所没有的符号。

本标准的附录A和附录B都是提示的附录。

本标准从实施之日起代替GB/T4728.4-19850

本标准由全国电气文件编制和图形符号标准化技术委员会提出并归口。

本标准由机械工业部机械科学研究院负责起草。

本标准主要起草人:郭汀、李世林、高惠民、孟庆兰、殷桃、魏雁药、李玲

本标准1985年5月15日首次发布。

GB/T4728.4一1999

IEC前言

1)IEC(国际电工委员会)是包括所有国家电工委员会((IEC各国家委员会)的世界范围的标准化组

织oIEC规定的目标是促进在电工和电子领域有关标准的各种问题上的国际合作。为此目的和其他活动

的需要，IEC还出版国际标准。国际标准的制定委托给各技术委员会。如对所研究的内容感兴趣，任何

[EC国家委员会都可以参加标准制定工作。和IEC有联系的国际组织，政府和非政府组织也可参加标

准制定工作。根据与国际标准化组织((ISO)间的协议所确定的条件，IEC和ISO密切合作。

2)IEC有关技术问题上的正式决议和协议，由那些特别关心这些问题的国家委员会参加的技术委

员会所制定，对所涉及的主题尽可能表达国际上的一致看法。

3)它们以标准、技术报告或导则的形式出版并推荐国际上使用，在这个意义上为各国家委员会所

接受口

4)为了促进国际上的统一，IEC各国家委员会承担在他们的国家和地区可能最大程度的应用IEC

国际标准的任务。IEC国际标准和相应的国家标准或地区标准之间有任何差异都应在后者中明确指出。

国际标准IEC60617-4由IEC第3技术委员会(文件和图形符号)的3A分技术委员会<简图用图

形符号)起草。

本第2版废除和取代了1983年的第1版并进行了技术修订。

本标准的正文基于下述文件:

国际标准草案(FDIS)表决报告

3A/382/FDIS3A/420/RVD

表决本标准的全部信息可在上表所述的表决报告中找到。

附录A,附录B,附录C仅供参考。

GB/T4728.4一1999

IEC1言

IEC;60617的这一部分构成了简图用图形符号系列的一个部分。

该系列包括如下部分:

第1部分一般信息、总索引、对照表

第2部分符号要素、限定符号和其他常用符号

第3部分导体和连接件

第4部分基本无源元件

第5部分半导体管和电子管

第6部分电能的发生与转换

第7部分开关设备、控制设备和保护器件

第8部分测量仪表、灯和信号器

第9部分电信:交换和外围设备

第1。部分电信:传输

第n部分建筑及测绘装置图和简图

第12部分二进制逻辑元件

第13部分模拟元件

该系列的范围及引用标准见IEC60617-10

上述符号根据将出版的ISO11714-1'的要求设计。所采用的模数M=2.5mm。为了使较小的符号

更清晰，在本标准中这些符号被放大一倍，并且在符号栏中作了“200%”的标记;为了节省幅面，较大的

符号被缩小一倍，并在符号栏中作了“50%”的标记。为了便于绘制多个端子和满足其他布置上的要求，

按ISO11714-1第7条的规定，符号的尺寸(例如高度)可以改变。无论符号的尺寸被放大、缩小或修正，

原先的线宽不按比例修正。

本标准的符号布置，应使连接线之间的距离是某一模数的倍数，为了便于标注端子的标记，通常选

择2M为了便于理解，符号按一定的尺寸绘制，并且在绘制所有的符号时，都统一使用了一样的网格

在计算机辅助绘图系统中，所有的符号均应画在网格内，所用的网格再现在符号的背景上

在IEC60617-4第1版附录A中包括的旧符号有一个过渡期，第2版中不再包括这一部分，同时将

明确它们不再使用。

附录B和附录C的索引包括符号名称及其编号的字母顺序索引，符号名称以本部分符号的说明为

依据。包括所有部分的符号字母顺序的总索引由IEC60617-1给出。

目前尚在国际标准草案阶段(文件3/563/DIS),

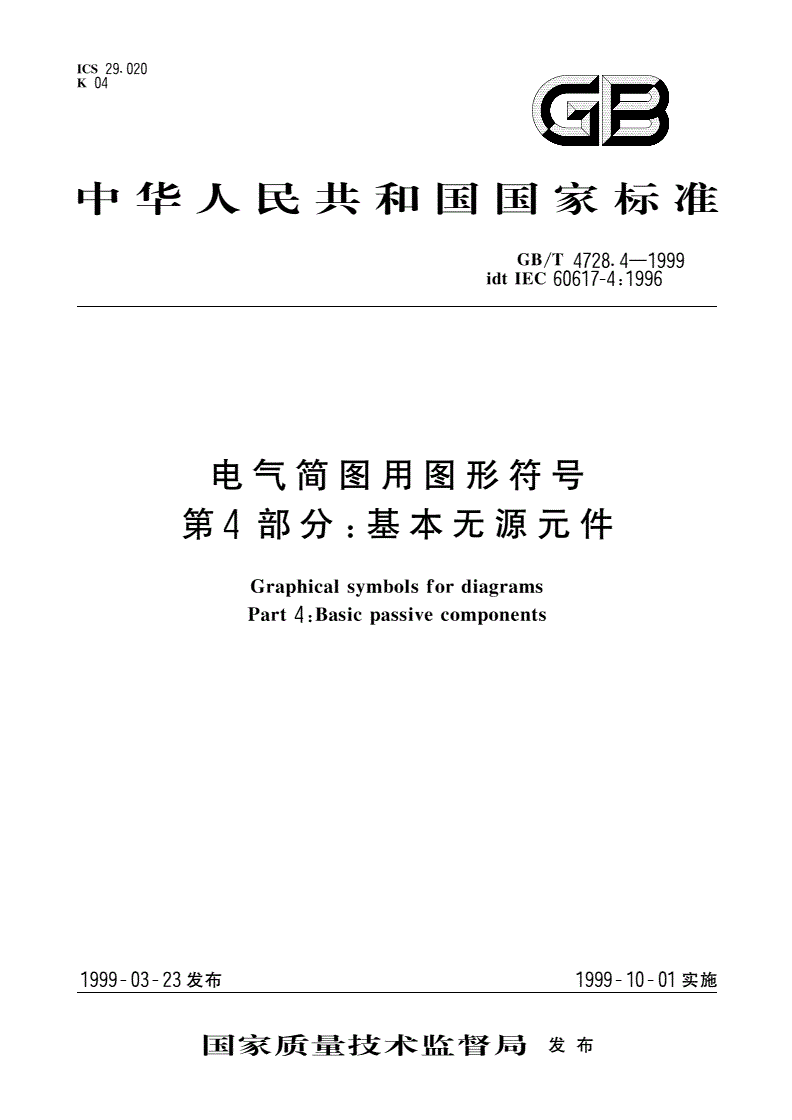

中华人民共和国国家标准

电气简图用图形符号

GB/'r4728.4一1999

第4部分:基本无源元件idtIEC60617-4:1996

代替GB/T4728.4--1985

Graphicalsymbolsfordiagrams

Part4:Basicpassivecomponents

第一篇电阻器、电容器、电感器

1电阻器

序号口_一Cpl}}'}一说明

04-01-01刁I-电阻器，一般符号

一

04-01-02删除转到附录A:04-Al-01

一

04-01-03，娜._可调电阻器

04-01-04劳压敏电阻器

变阻器

04-01-05}省带滑动触点的电阻器

04-01-06一之子带滑动触点和断开位置的电阻器

}

04-01-07一‘一，滑动触点的电位器

}

04-01-08CJ一带滑动触点和预调电位“

04-01-09之三二一}菜Tf}}i}}711>,1}}Ik}1电阻”

{

{一

一分路器

04-01一10，-县-带分流和分压端子的电阻器

国家质f技术监督局1999-03一23批准1999一10一01实施
