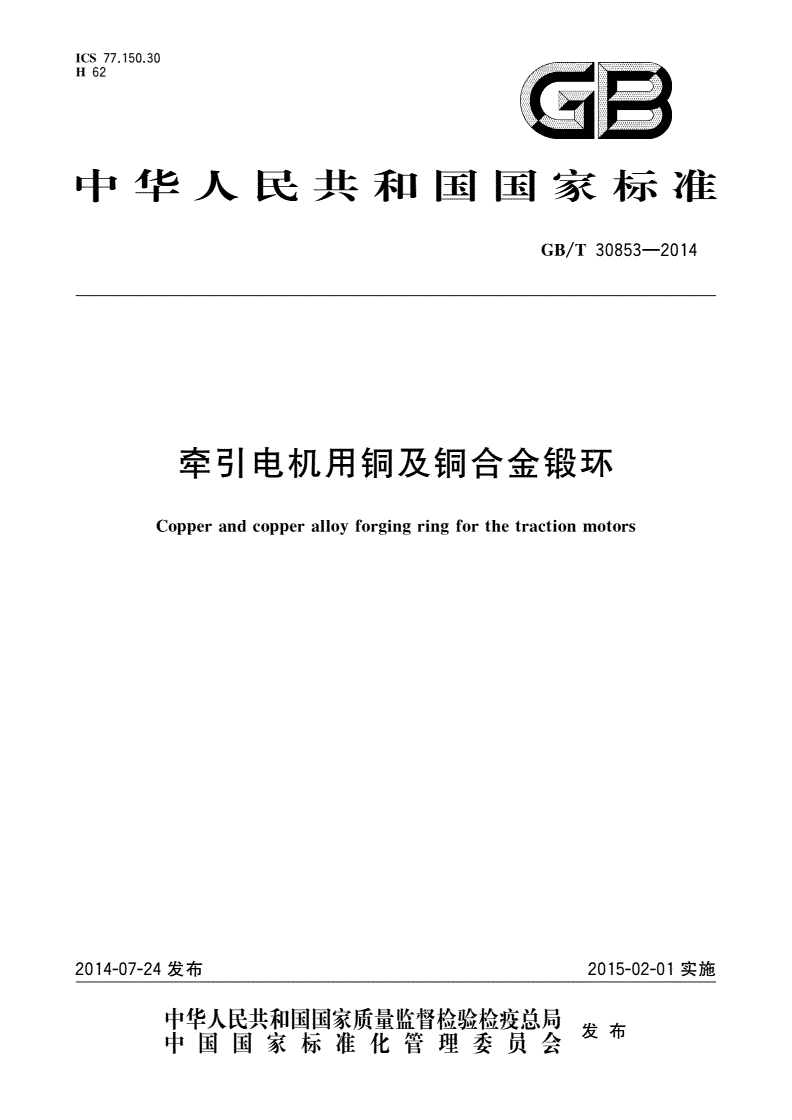

GB/T 30853-2014 牵引电机用铜及铜合金锻环

ICS77.150.30

H62GB

中华人民共和国国家标准

GB/T30853-2014

牵引电机用铜及铜合金锻环

Copperandcopperalloyforgingringforthetractionmotors

2014-07-24发布2015-02-01实施

中华人民共和国国家质量监督检验检亵总局

发布

中国国家标准化管理委员会

GB/T30853-2014

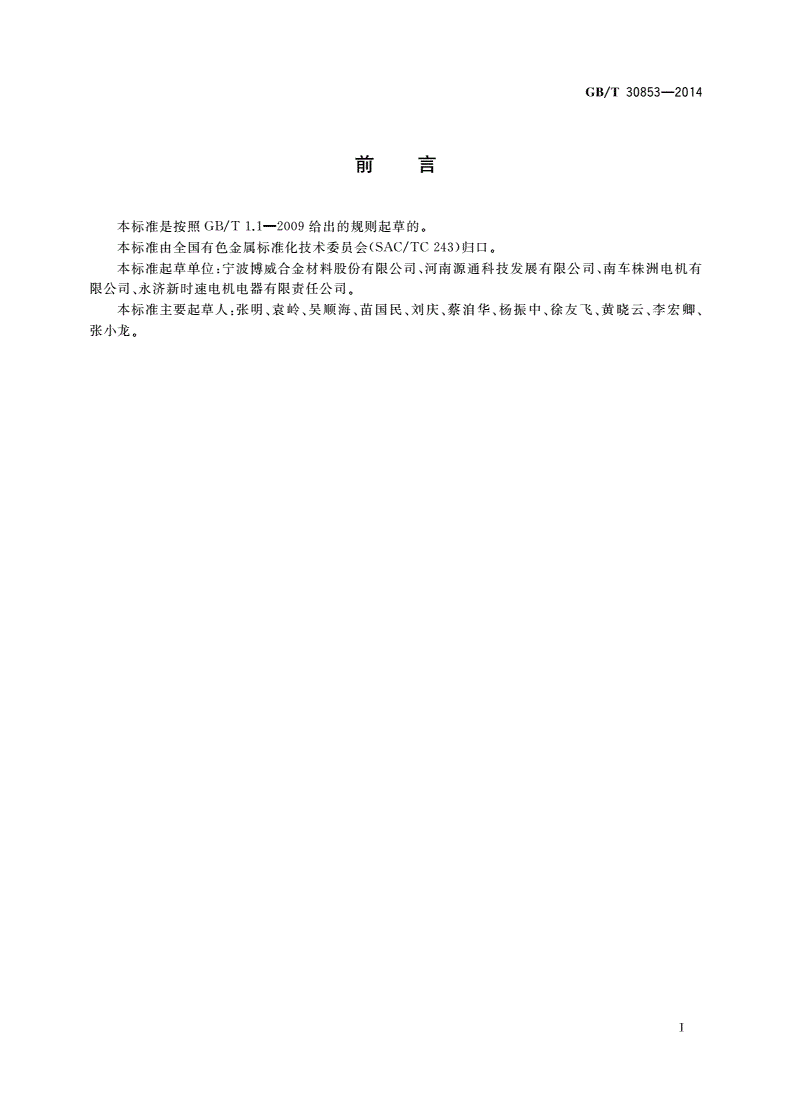

目。吕

本标准是按照GB/T1.12009给出的规则起草的。

本标准由全国有色金属标准化技术委员会（SAC/TC243）归口。

本标准起草单位：宁波博威合金材料股份有限公司、河南源通科技发展有限公司、南军株洲电机有

限公司、永济新时速电机电器有限责任公司。

本标准主要起草人：张明、袁岭、吴顺海、苗国民、刘庆、蔡泊华、杨振中、徐友飞、黄晓云、李宏卿、

张小龙。

I

GB/T30853-2014

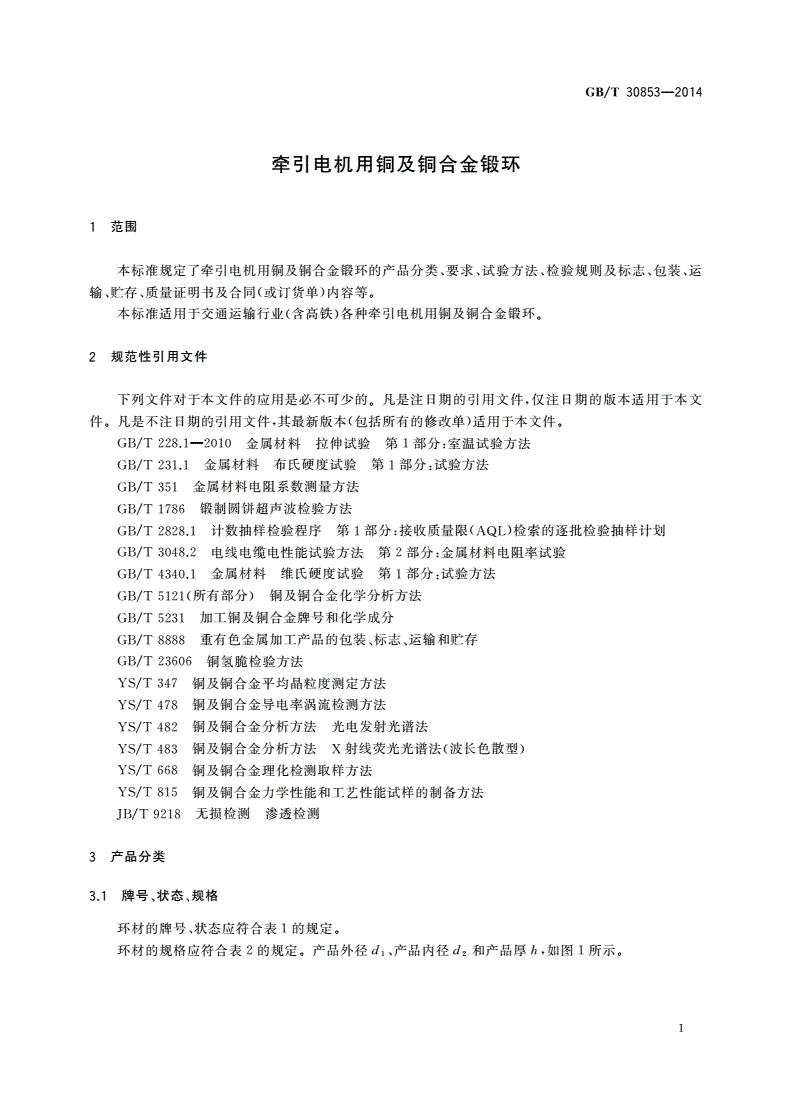

牵引电机用铜及铜合金锻环

1范围

本标准规定了牵引电机用铜及铜合金锻环的产品分类、要求、试验方法、检验规则及标志、包装、运

输、贮存、质量证明书及合同（或订货单）内容等。

本标准适用于交通运输行业（含高铁）各种牵引电机用铜及铜合金锻环。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T228.12010金属材料拉伸试验第1部分：室温试验方法

GB/T231.1金属材料布氏硬度试验第1部分z试验方法

GB/T351金属材料电阻系数测量方法

GB/T1786锻制圆饼超声波检验方法

GB/T2828.1计数抽样检验程序第1部分：接收质量限CAQL)检索的逐批检验抽样计划

GB/T3048.2电线电缆电性能试验方法第2部分：金属材料电阻率试验

GB/T4340.l金属材料维氏硬度试验第1部分：试验方法

GB/T5121(所有部分）铜及铜合金化学分析方法

GB/T5231加工铜及铜合金牌号和化学成分

GB/T8888重有色金属加工产品的包装、标志、运输和贮存

GB/T23606铜氢脆检验方法

YS/T347铜及铜合金平均晶粒度测定方法

YS/T478铜及铜合金导电率涡流检测方法

YS/T482铜及铜合金分析方法光电发射光谱法

YS/T483铜及铜合金分析方法X射线荧光光谱法（波长色散型）

YS/T668铜及铜合金理化检测取样方法

YS/T815铜及铜合金力学性能和工艺性能试样的制备方法

JB/T9218无损检测渗透检测

3产品分类

3.1牌号、状态、规格

环材的牌号、状态应符合表1的规定。

环材的规格应符合表2的规定。产品外径di、产品内径dz和产品厚h，如图1所示。

1

GB/T30853-2014

表1环材的牌号、状态

状态

牌号代号

TUITl0150H60（冷锻）

TCrl0.15Cl8150

TH04（固溶热处理＋冷加工（硬）＋沉淀热处理）

TCrl-0.18Tl8160

注z需方有其他牌号、状态要求时，由供需双方协商。

表2环材的规格

单位为毫米

圆环内径d,圆环厚h

圆环外径di

f.200～世1000
