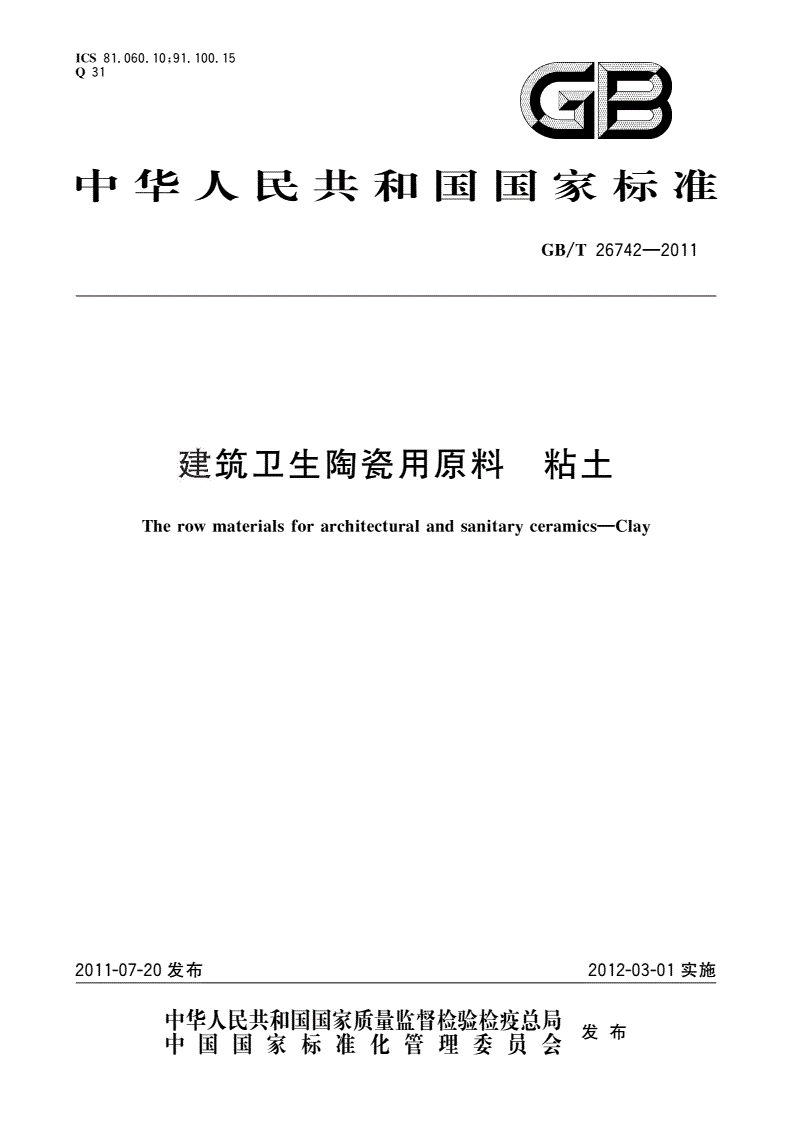

GB/T 26742-2011 建筑卫生陶瓷用原料 粘土

ICS81060109110015

;

Q31....

中华人民共和国国家标准

GB/T26742—2011

建筑卫生陶瓷用原料粘土

Therowmaterialsforarchitecturalandsanitaryceramics—Clay

2011-07-20发布2012-03-01实施

中华人民共和国国家质量监督检验检疫总局发布

中国国家标准化管理委员会

GB/T26742—2011

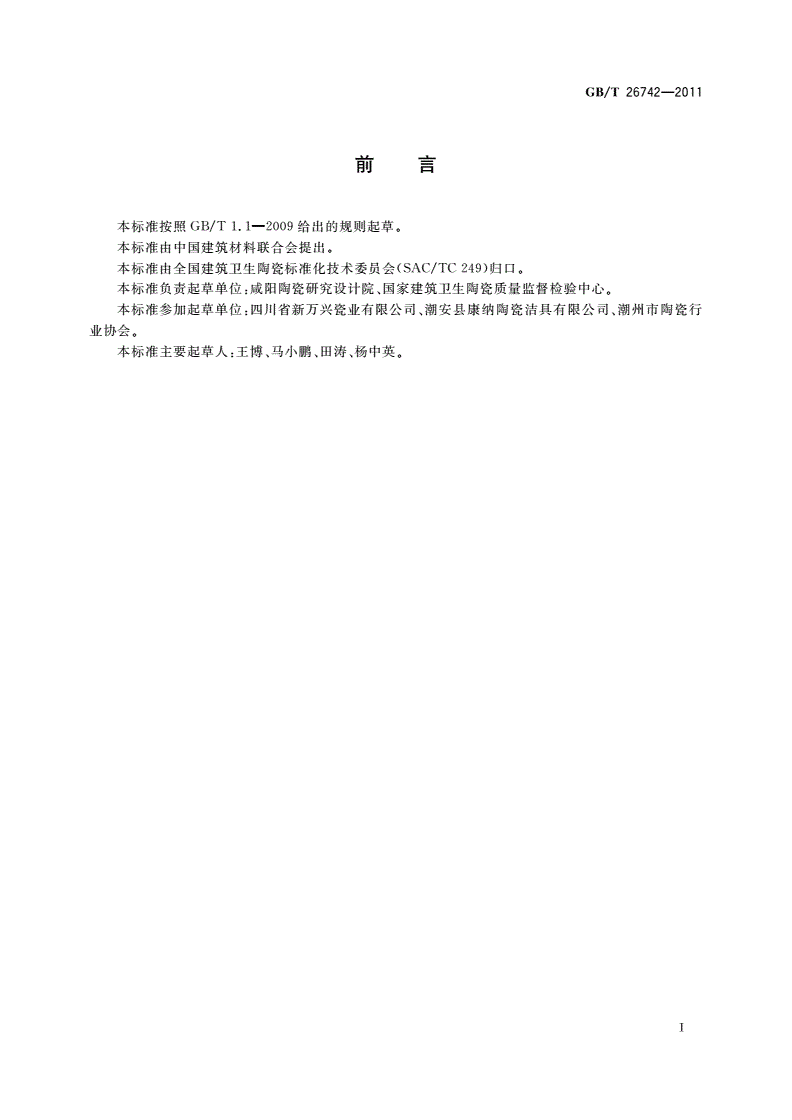

前言

本标准按照给出的规则起草

GB/T1.1—2009。

本标准由中国建筑材料联合会提出

。

本标准由全国建筑卫生陶瓷标准化技术委员会归口

(SAC/TC249)。

本标准负责起草单位咸阳陶瓷研究设计院国家建筑卫生陶瓷质量监督检验中心

:、。

本标准参加起草单位四川省新万兴瓷业有限公司潮安县康纳陶瓷洁具有限公司潮州市陶瓷行

:、、

业协会

。

本标准主要起草人王博马小鹏田涛杨中英

:、、、。

Ⅰ

GB/T26742—2011

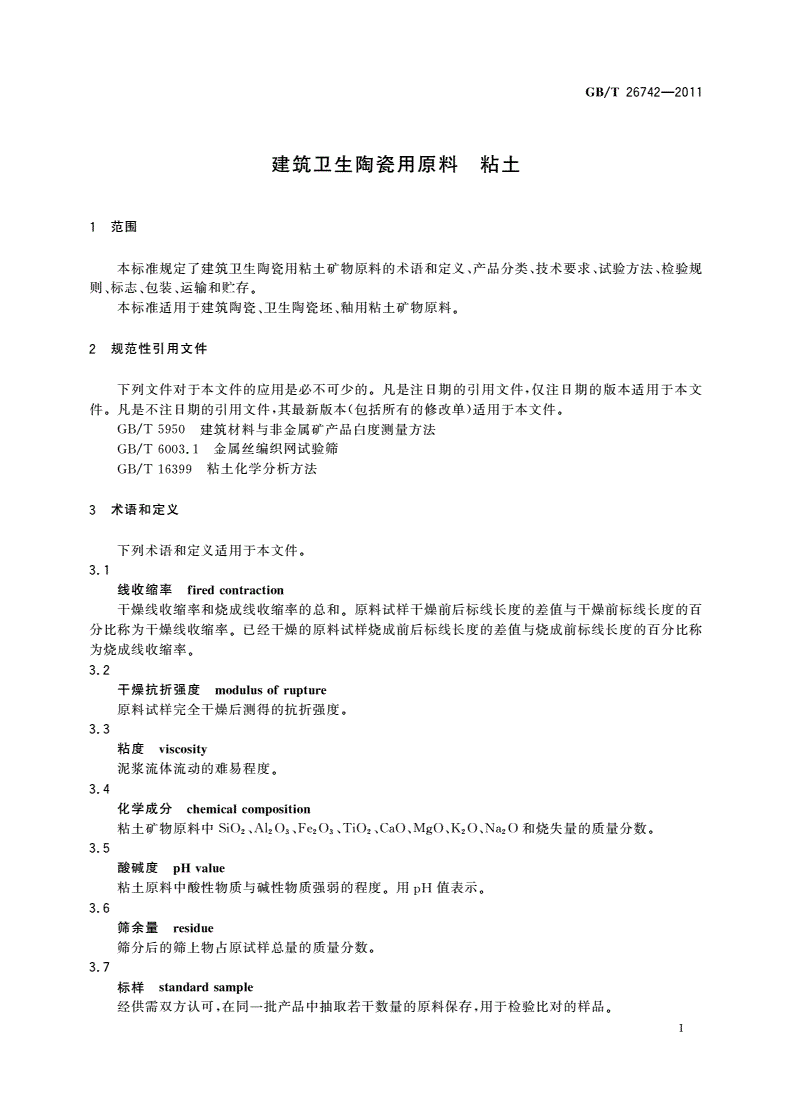

建筑卫生陶瓷用原料粘土

1范围

本标准规定了建筑卫生陶瓷用粘土矿物原料的术语和定义产品分类技术要求试验方法检验规

、、、、

则标志包装运输和贮存

、、、。

本标准适用于建筑陶瓷卫生陶瓷坯釉用粘土矿物原料

、、。

2规范性引用文件

下列文件对于本文件的应用是必不可少的凡是注日期的引用文件仅注日期的版本适用于本文

。,

件凡是不注日期的引用文件其最新版本包括所有的修改单适用于本文件

。,()。

建筑材料与非金属矿产品白度测量方法

GB/T5950

金属丝编织网试验筛

GB/T6003.1

粘土化学分析方法

GB/T16399

3术语和定义

下列术语和定义适用于本文件

。

31

.

线收缩率firedcontraction

干燥线收缩率和烧成线收缩率的总和原料试样干燥前后标线长度的差值与干燥前标线长度的百

。

分比称为干燥线收缩率已经干燥的原料试样烧成前后标线长度的差值与烧成前标线长度的百分比称

。

为烧成线收缩率

。

32

.

干燥抗折强度modulusofrupture

原料试样完全干燥后测得的抗折强度

。

33

.

粘度viscosity

泥浆流体流动的难易程度

。

34

.

化学成分chemicalcomposition

粘土矿物原料中和烧失量的质量分数

SiO2、Al2O3、Fe2O3、TiO2、CaO、MgO、K2O、Na2O。

35

.

酸碱度pHvalue

粘土原料中酸性物质与碱性物质强弱的程度用值表示

。pH。

36

.

筛余量residue

筛分后的筛上物占原试样总量的质量分数

。

37

.

标样standardsample

经供需双方认可在同一批产品中抽取若干数量的原料保存用于检验比对的样品

,,。

1

GB/T26742—2011

38

.

可塑性指数plasticityindex

粘土呈可塑状态时含水率上限和下限之间的范围用液性限度液限含水率和塑性限度塑限含

,()()

水率之差表示

。

4产品分类

41粘土按照可塑性指数分为高可塑性粘土中可塑性粘土低可塑性粘土非可塑性粘土四类见

.、、、,

表

1。

表1粘土按照可塑性指数分类

类别可塑性指数

高可塑性

≥15

中可塑性

≥7

低可塑性

≥1

非可塑性

<1

42粘土按照矿物中的含量可分为高铝质粘土高碱性粘土碱性粘土半酸性粘土酸性粘

.Al2O3、、、、

土见表

,2。

表2粘土按照矿物中Al2O3的含量分类

类别的含量

Al2O3/%

高铝质

≥45

高碱性

≥38

碱性

≥28

半酸性

≥14

酸性

<14

5技术要求

51外观质量

.

与标样外观基本一致

。

52化学成分

.

和烧失量的质量分数由供需双方商定

SiO2、Al2O3、Fe2O3、TiO2、CaO、MgO、K2O、Na2O,。

53含水率

.

产品含水率由供需双方商定

。

54筛余量

.

与标样对比最大允许绝对误差为

,±0.5%。

2

GB/T26742—2011

55干燥抗折强度

.

与标样对比最大允许绝对误差为

,±0.2MPa。

56线收缩率

.

与标样对比最大允许绝对误差为

,±0.5%。

57白度

.

与标样对比最大允许绝对误差为

,±2。

58粘度

.

用涂流速杯测定时为标样值

-4,(±2.0)s;

用旋转粘度计测定时为标样值标样值

,(±×5%)dPa·s。

59酸碱度

.

各类产品的值范围应在

pH5.5~8.0。

510可塑性指数

.

与标样对比最大允许绝对误差为

,±1。

6试验方法

61外观质量

.

用目测方法进行将样品和标样同时在烘干箱内于烘干取出冷却后分别平

。105℃~110℃2h,,

铺在白纸或白瓷片上在自然光下目测比较

,。

62化学成分

.

按照进行

GB/T16399。

63含水率

.

631仪器设备

..

仪器设备包括

:

样品盘或板

a);

恒温干燥箱

b);

天平精度

c):1g,1mg;

称量瓶

d);

干燥器

e)。

632测定步骤

..

6321块状试样

...

称取试样精确到放入已称量的样品盘中将样品盘放入恒温干燥箱于

500g~1000g,2g
