GB/T 7676.4-2017 直接作用模拟指示电测量仪表及其附件 第4部分：频率表的特殊要求

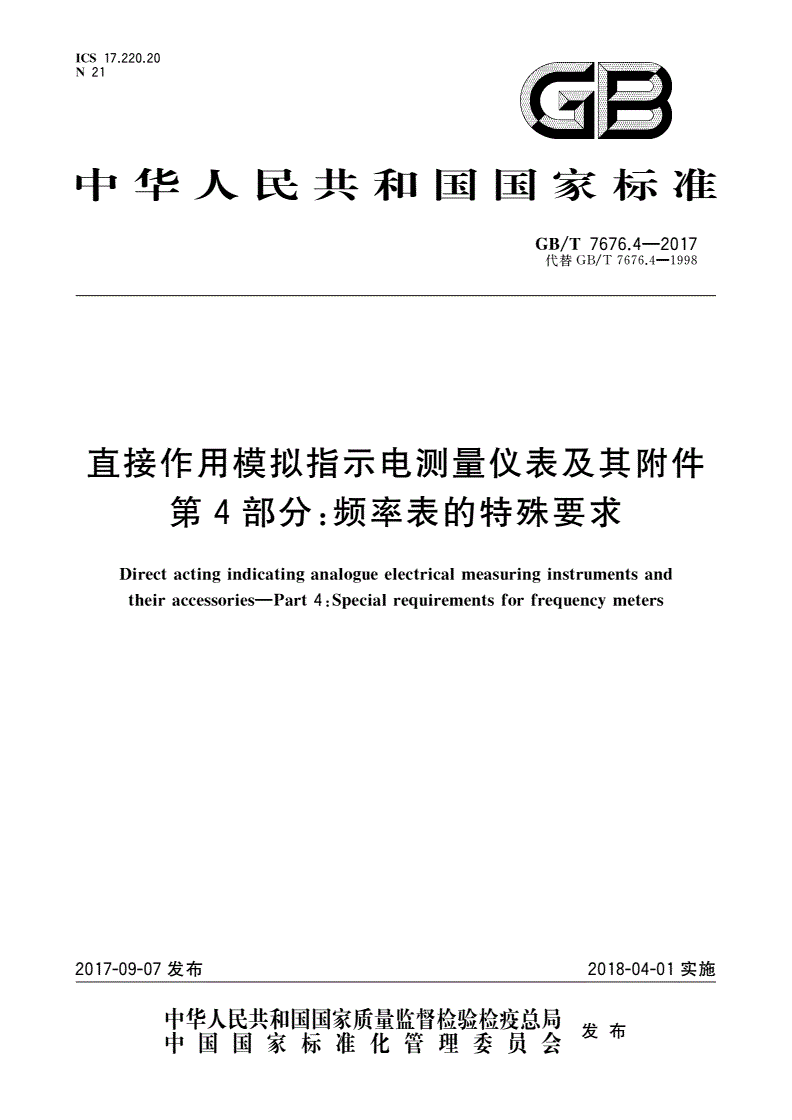

ICS17.220.20

N21(3B

中华人民共和国国家标准

GB/T7676.4—2017

代替GB/T7676.4—1998

直接作用模拟指示电测量仪表及其附件

第4部分:频率表的特殊要求

Directactingindicatinganalogueelectricalmeasuringinstrumentsand

theiraccessories—Part4：Specialrequirementsforfrequencymeters

2017-09-07发布2018-04-01实施

发布

GB/T7676.4—2017

■>r■—>—

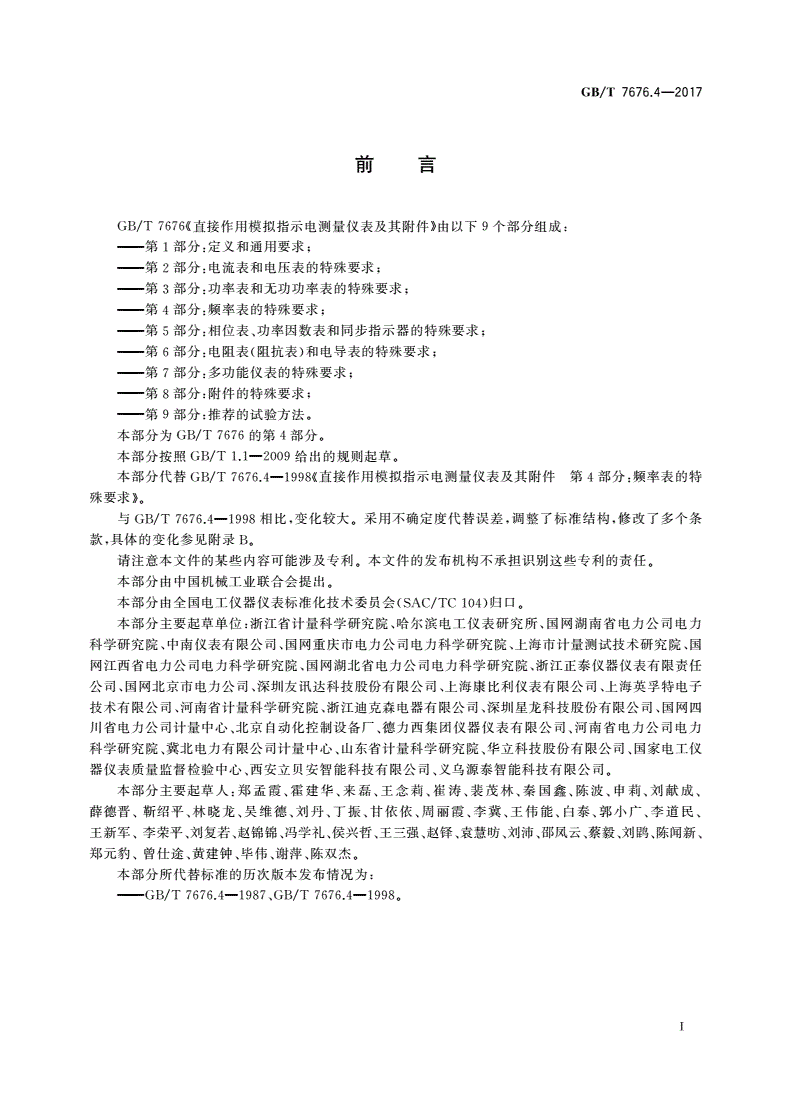

刖弓

GB/T7676《直接作用模拟指示电测量仪表及其附件》由以下9个部分组成：

——第1部分:定义和通用要求；

——第2部分：电流表和电压表的特殊要求；

——第3部分:功率表和无功功率表的特殊要求；

——第4部分:频率表的特殊要求；

——第5部分:相位表、功率因数表和同步指示器的特殊要求；

——第6部分：电阻表(阻抗表)和电导表的特殊要求；

——第7部分:多功能仪表的特殊要求；

——第8部分:附件的特殊要求；

第9部分:推荐的试验方法。

本部分为GB/T7676的第4部分。

本部分按照GB/T1.1-2009给出的规则起草。

本部分代替GB/T7676.4—1998«直接作用模拟指示电测量仪表及其附件第4部分:频率表的特

殊要求》。

与GB/T7676.4-1998相比，变化较大。采用不确定度代替误差，调整了标准结构，修改了多个条

款,具体的变化参见附录B。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。

本部分由中国机械工业联合会提岀。

本部分由全国电工仪器仪表标准化技术委员会(SAC/TC104)归口。

本部分主要起草单位：浙江省计量科学研究院、哈尔滨电T仪表研究所、国网湖南省电力公司电力

科学研究院、中南仪表有限公司、国网重庆市电力公司电力科学研究院、上海市计量测试技术研究院、国

网江西省电力公司电力科学研究院、国网湖北省电力公司电力科学研究院、浙江正泰仪器仪表有限责任

公司、国网北京市电力公司、深圳友讯达科技股份有限公司、上海康比利仪表有限公司、上海英孚特电子

技术有限公司、河南省计量科学研究院、浙江迪克森电器有限公司、深圳星龙科技股份有限公司、国网四

川省电力公司计量中心、北京自动化控制设备厂、德力西集团仪器仪表有限公司、河南省电力公司电力

科学研究院、冀北电力有限公司计量中心、山东省计量科学研究院、华立科技股份有限公司、国家电工仪

器仪表质量监督检验中心、西安立贝安智能科技有限公司、义乌源泰智能科技有限公司。

本部分主要起草人：郑孟霞、霍建华、来磊、王念莉、崔涛、裴茂林、秦国鑫、陈波、申莉、刘献成、

薛德晋、靳绍平、林晓龙、吴维德、刘丹、丁振、甘依依、周丽霞、李冀、王伟能、白泰、郭小广、李道民、

王新军、李荣平、刘复若、赵锦锦、冯学礼、侯兴哲、王三强、赵铎、袁慧昉、刘沛、邵凤云、蔡毅、刘鹃、陈闻新、

郑元豹、曾仕途、黄建钟、毕伟、谢萍、陈双杰。

本部分所代替标准的历次版本发布情况为：

——GB/T7676.4—1987.GB/T7676.4—1998O

T

GB/T7676.4—2017

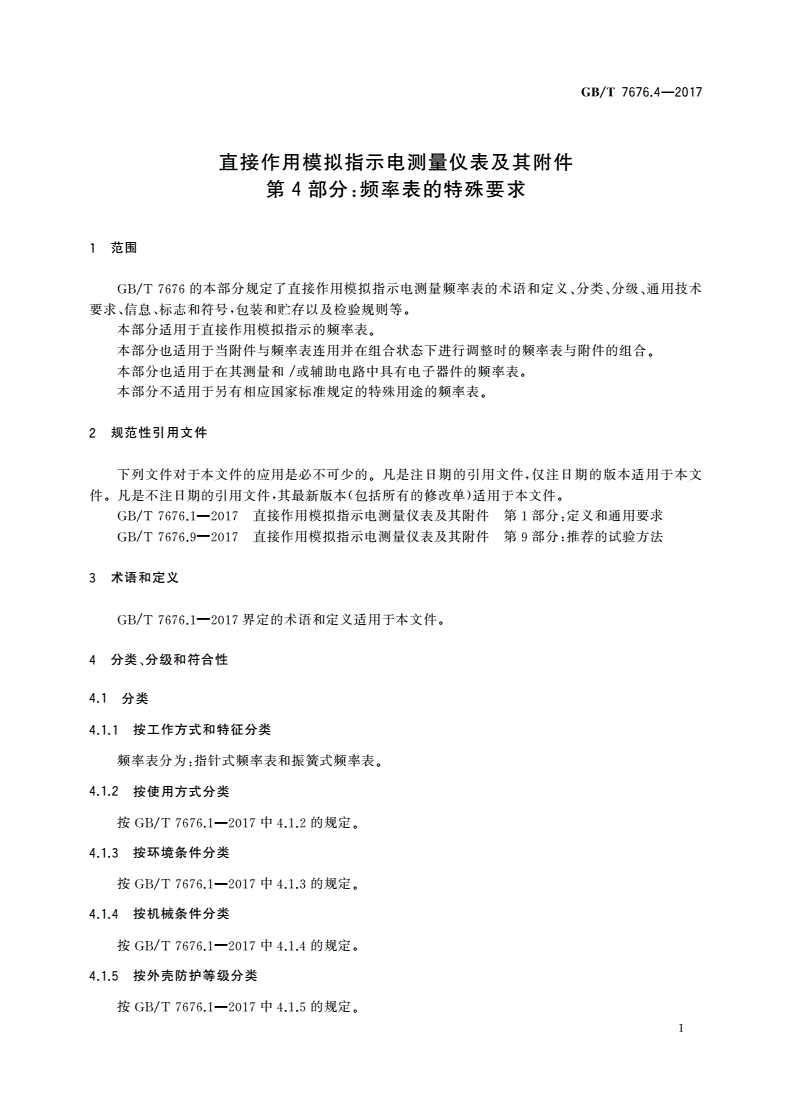

直接作用模拟指示电测量仪表及其附件

第4部分:频率表的特殊要求

1范围

GB/T7676的本部分规定了直接作用模拟指示电测量频率表的术语和定义、分类、分级、通用技术

要求、信息、标志和符号，包装和贮存以及检验规则等。

本部分适用于直接作用模拟指示的频率表。

本部分也适用十当附件与频率表连用并在组合状态卜进行调整时的频率表与附件的组合。

本部分也适用于在其测量和/或辅助电路中具有电子器件的频率表。

本部分不适用于另有相应国家标准规定的特殊用途的频率表。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T7676.1-2017直接作用模拟指示电测量仪表及其附件第1部分:定义和通用要求

GB/T7676.9-2017直接作用模拟指示电测量仪表及其附件第9部分:推荐的试验方法

3术语和定义

GB/T7676.1—2017界定的术语和定义适用于本文件。

4分类、分级和符合性

4.1分类

4.1.1按工作方式和特征分类

频率表分为:指针式频率表和振簧式频率表。

4.1.2按使用方式分类

按GB/T7676.1—2017中4.1.2的规定。

4.1.3按环境条件分类

按GB/T7676.1—2017中4.1.3的规定。

4.1.4按机械条件分类

按GB/T7676.1—2017中4.1.4的规定。

4.1.5按外壳防护等级分类

按GB/T7676.1—2017中4.1.5的规定。

1

GB/T7676.4—2017

4.2分级

频率表按下列等级指数表示的准确度等级分级:

0.05,0.1,0.15,0.2,0.3,0.5,1,1.5,2,2.5,5。

4.3与本部分要求的符合性

按GB/T7676.1—2017中4.3的规定。

5技术要求

5.1参比条件

按表1和GB/T7676.1—2017中表1的规定。

表1试验时有关影响量的参比条件和允许偏差

参比条件

影响量试验用允许偏差*

（另有标志者除外）

额定电压

交流被测量的电压额定值的±2%

或参比范围（若有时）内的任意电压

8此偏差适用于本表中规定的或由制造厂标志的单一参比值，对参比范围不允许有偏差。

5.2基本不确定度极限、基准值

5.2.1基本不确定度极限

按GB/T7676.1—2017中5.2.1的规定。

5.2.2基本不确定度限值与准确度等级的关系

按GB/T7676.1—2017中5.2.2的规定。

5.2.3基准值

5.2.3.1等级指数用GB/T7676.1-2017中表6规定的符号E-1标志,基准值为测量范围的上限。

5.2.3.2对具有多排振簧的振簧式频率表，每一排振簧可视为一个独立的测量范围，每一排都有自身基

准值,其基准值为该排的测量范围上限。

5.2.4振簧式频率表的特殊要求

5.2.4.1两相邻振簧间的标称频率之差不应超过基本不确定度限值的两倍。

524.2当频率以均匀速率改变时，振簧应按其标称频率顺序达到其最大振幅。

524.3基本不确定度限值取频率差的最大值：

——每个振簧的标称频率和该振簧达到最大振幅时的频率之差值；

——任意两个相邻振簧标称频率的平均值和这两个振簧具有相同振幅时的频率之差值。

2

GB/T7676.4—2017

5.3标称使用范围和改变量

5.3.1标称使用范围

按表2和GB/T7676.1—2017中5.3.1的规定。
