GB/T 7676.1-1998 直接作用模拟指示电测量仪表及其附件 第1部分：定义和通用要求

GB/T7676.1-1998

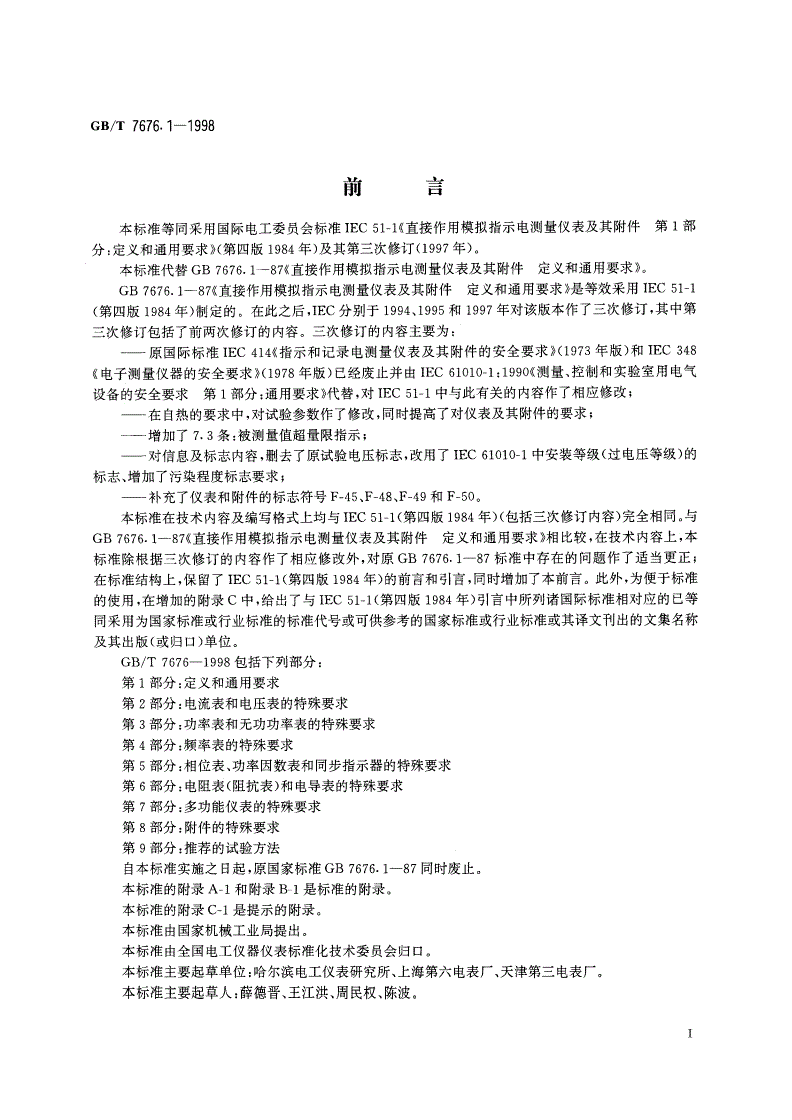

前言

本标准等同采用国际电工委员会标准IEC51-1《直接作用模拟指示电测量仪表及其附件第1部

分:定义和通用要求》(第四版1984年)及其第气次修订(1997年)。

本标准代替GB7676.1-87直《接作用模拟指示电测量仪表及其附件定义和通用要求》

GB7676.1-87直《接作用模拟指示电测量仪表及其附件定义和通用要求》是等效采用IEC51-1

(第四版1984年)制定的。在此之后，IEC分别于1994,1995和1997年对该版本作了二次修订其中第

三次修订包括了前两次修订的内容。二次修订的内容主要为:

一一原国际标准IEC414((指示和记录电侧量仪表及其附件的安全要求李(1973年版〕和IEC3=18

《电子测量仪器的安全要求》(1978年版)已经废止并由IEC61010-1:1990(测量、控制和实验室用电气

设备的安全要求第1部分:通用要求》代替，对IEC51-1中与此有关的内容作了相应修改;

—在白热的要求中，对试验参数作了修改，同时提高了对仪表及其附件的要求;

一增加了?.3条:被测量值超量限指示;

-一对信息及标志内容，删去了原试验电压标志，改用了IEC61010-1中安装等级(过电压等级)的

标志、增加了污染程度标志要求;

一补充了仪表和附件的标志符号F-45,F-48,F-49和F-50

本标准在技术内容及编写格式上均与IEC51-1(第四版1984年)(包括三次修汀内容、完全相同与

GB7676.1--87直《接作用模拟指示电测量仪表及其附件定义和通用要求》相比较.在技术内容卜，本

标准除根据三次修订的内容作了相应修改外，对原GB7676.1-87标准中存在的问题作了适当更正:

在标准结构上，保留了IEC51-1(第四版1984年)的前言和引言.同时增加了本前言此外，为便丁标准

的使用，在增加的附录C中，给出了与IEC51-1(第四版1981年)引言中所列诸国际标准相对应的已等

同采用为国家标准或行业标礁的标准代号或可供参考的国家标准或行业标准或其译文刊出的文集名称

及其出版(或归口)单位。

GB/T7676一1998包括下列部分:

第1部分:定义和通用要求

第2部分:电流表和电压表的特殊要求

第3部分:功率表和无功功率表的特殊要求

第4部分:频率表的特殊要求

第5部分:相位表、功率因数表和同步指示器的特殊要求

第6部分:电阻表(阻抗表)和电导表的特殊要求

第7部分:多功能仪表的特殊要求

第8部分;附件的特殊要求

第9部分:推荐的试验方法

自本标准实施之日起，原国家标准GB7676.1-87同时废止

本标准的附录A-1和附录B-1是标准的附录

本标准的附录C-1是提示的附录。

本标准由国家机械工业局提出口

本标准由全国电工仪器仪表标准化技术委员会归口。

本标准主要起草单位:哈尔滨电工仪表研究所、匕海第六电表厂、天津第三电表厂-

本标准主要起草人:薛德晋、王江洪、周民权、陈波

GB/T7676.1-1998

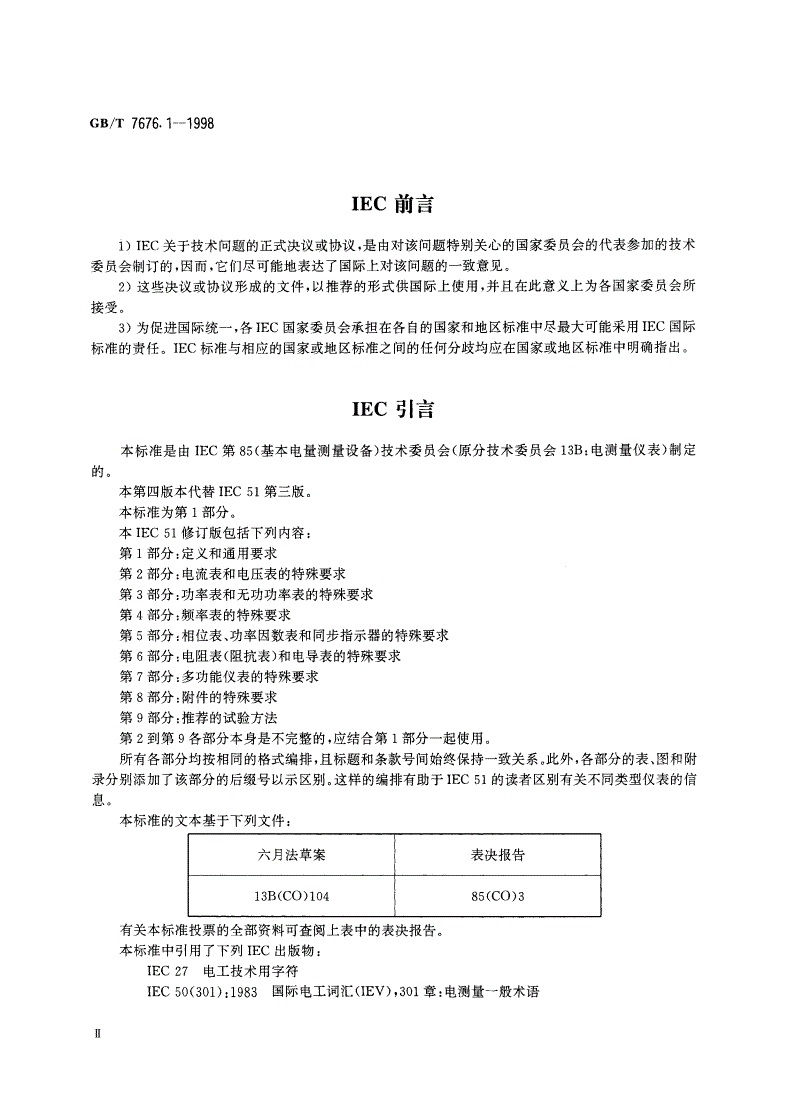

IEC前言

1)IEC关于技术问题的正式决议或协议，是由对该问题特别关心的国家委员会的代表参加的技术

委员会制订的，因而，它们尽可能地表达了国际上对该问题的一致意见。

2)这些决议或协议形成的文件，以推荐的形式供国际上使用，并且在此意义上为各国家委员会所

接受。

3)为促进国际统一，各IEC国家委员会承担在各自的国家和地区标准中尽最大可能采用IEC国际

标准的责任。IEC标准与相应的国家或地区标准之间的任何分歧均应在国家或地区标准中明确指出

IEC引言

本标准是由IEC第85(基本电量测量设备)技术委员会(原分技术委员会13B;电测量仪表)制定

的。

本第四版本代替IEC51第三版。

本标准为第1部分。

本IEC51修订版包括下列内容:

第1部分:定义和通用要求

第2部分:电流表和电压表的特殊要求

第3部分:功率表和无功功率表的特殊要求

第4部分:频率表的特殊要求

第5部分;相位表、功率因数表和同步指示器的特殊要求

第6部分:电阻表(阻抗表)和电导表的特殊要求

第7部分;多功能仪表的特殊要求

第8部分:附件的特殊要求

第9部分:推荐的试验方法

第2到第9各部分本身是不完整的，应结合第l部分一起使用。

所有各部分均按相同的格式编排，且标题和条款号间始终保持一致关系。此外，各部分的表、图和附

录分别添加了该部分的后缀号以示区别。这样的编排有助于IEC51的读者区别有关不同类型仪表的信

息。

本标准的文本基于下列文件:

六月法草案表决报告

13B(CO)10485(C)()3

有关本标准投票的全部资料可查阅上表中的表决报告。

本标准中引用了下列IEC出版物:

IEC27电工技术用字符

IEC50(301);1983国际电工词汇(IEV),301章:电测量一般术语

Gs/T7676.1一1998

IEC68-2-6:1982基本环境试验规程第2部分:试验试验Fc和导则:振动(正弦波)

IEC68-2-27:1972基本环境试验规程第2部分:试验试验La:冲击

IEC160:1963试验用标准大气条件

IEC417:1973设备用图形符号索引、一览表和单页资料汇编

IEC473:1974板面安装式指示和记录电测量仪表外形尺寸

IEC617-2:1983绘图用图形符号第2部分:符号要素、限定符号和常用的其他符号

IEC61010-1:1990测量、控制和实验室用电气设备的安全要求第1部分:通用要求

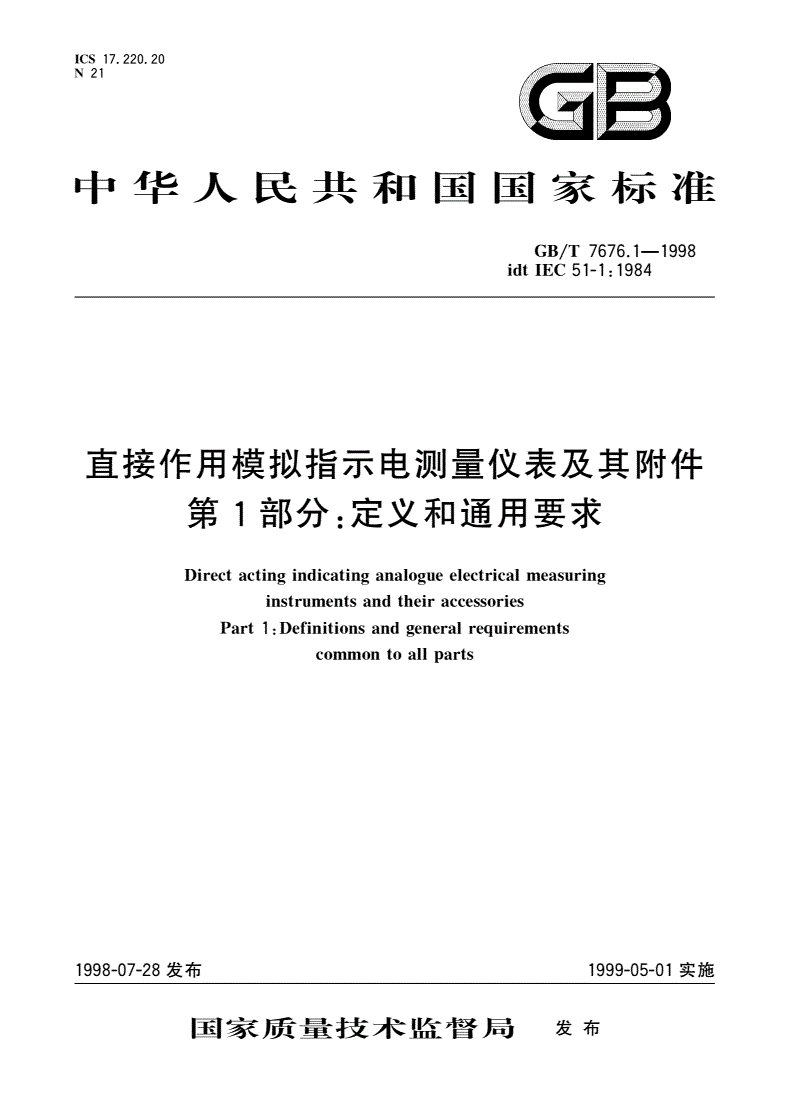

中华人民共和国国家标准

直接作用模拟指示电测量仪表及其附件

第1部分:定义和通用要求

Gs/'r7676.1-1998

idtIEC51一1:1984

Directactingindicatinganalogueelectricalmeasuring

instrumentsandtheiraccessories代替GB7676.1一87

Part1;Definitionsandgeneralrequirements

commontoallparts

1范围

1门本标准适用于直接作用具有模拟显示的电测量指示仪表，如:

-一电流表和电压表;

—功率表和无功功率表;

—指针式和振簧式频率表;

—相位表、功率因数表和同步指示器;

—电阻表、阻抗表和电导表;

—上述形式的多功能仪表。

1.2本标准也适用于某些与上述仪表连同使用的附件，如:

分流器;

串联电阻器和阻抗部件。

本标准也适用于当附件与仪表连用并在组合状态下进行调整时的仪表与附件的组合

1.3本标准也适用于其分度线与输人电量的关系为已知但不直接对应的直接作用指示电测量仪表。

1.4本标准也适用于在其测量和/或辅助电路中具有电子器件的仪表和附件。

1.5本标准不适用于另有相应国家标准(或行业标准)规定的特殊用途仪表。

1.6本标准不适用于另有相应国家标准(或行业标准)规定的用作附件的特殊用途装置。

1.7本标准不包括耐环境条件防护要求及相关的试验。必要时，经制造厂和用户间协商，可从IEC68

中选择接近于仪表使用条件的试验，以验证耐环境条件防护能力。

1.8本标准对仪表或附件的尺寸要求未作规定(仪表的尺寸要求见IEC473)0

2定义

除另有说明外，本标准中所述的交流量均为均方根值((r.m.s.)o

本标准采用IEC5。中定义的术语和下述附加术语。

2门通用术语

2.1.1电测量仪表electricalmeasuringinstrument

用电的方法测量电量或非电量的测量仪表。

2.1.2模拟显示仪表analoguedisplayinstrument

以被测量的连续函数反映或显示输出信息的测量仪表。

国家质任技术监督局1998一07一28批准1999一05一01实施

GB/T7676.1一1998

注以微小的、步进的方式改变指示值但不以数字显示的仪表也归属为模拟仪表

2.1.3指示仪表indicatinginstrument

能随时显示被测量但不记录其值的仪表。

注仪表所测量量值可以与指示值不间，也可以用其他的单位表示。

2.1,4直接作用指示仪表directactingindicatinginstrument

指示器与可动部分机械连接，且由可动部分驱动的仪表。

2.1.5电子测量仪表。lectronicmeasuringinstrument

用电子方式测量电量或非电量的仪表

2.1.6单功能仪表singlefunctioninstrument

仅用于测量一种量的仪表。

2.1.7多功能仪表multi-functioninstrument

用单一指示机构测量一种以上量的仪表(如测量电流、电压和电阻的仪表)。

2.1.8固定式仪表fixedinstrument

设计成永久性安装的仪表，用永久性安装的引线与外电路连接。

2.1.9便携式仪表portableinstrument

专门设计成便于携带的仪表。

注:仪表能由使用者接线和拆线

2.1.10多相仪表polyphaseinstrument

用于多相系统中测量并能与一相以上系统连接的测量仪表。

2.1.11平衡负载多相仪表balancedloadpolyphaseinstrument

在平衡多相系统中使用的多相仪表，不包括按多相功率标度的单相功率表。

2.1.12带有磁屏蔽的仪表instrumentwithmagneticscreen

用铁磁材料屏蔽外部磁场影响的仪表。

2.1.13无定fpl的仪表astaticinstrument

测量元件设计成不受均匀外部磁场影响的仪表。

2.1.14带有电屏蔽的仪表instrumentwithelectricscreen

用导电材料屏蔽外部电场影响的仪表口

2.1.15附件accessory

为了赋予测量仪表规定的特性，而与其测量线路联接在一起的元件组或装置。

2.1.15.1可互换附件interchangeableaccessory

具有自身特性和准确度的附件，这些特性和准确度和与其组合的仪表无关。

注:一个附件，当其额定特性已知并已标志，不与仪表组合就能够测定其误差和改变量，此附件即为可互换附件调

整时考虑了仪表电流(此电流是已知的和不能忽略的)的分流器认为是可互换的。

2.1.152有限可互换附件accessoryoflimitedinterchangeability

具有自身特性和准确度的附件，仅能与某些特性在规定限值内的测量仪表组合。

2.，·15.3不可互换附件non-interchangeableaccessory

按指定测量仪表的电特性调准的附件。

2.1.16分流器shunt

与测量仪表的测量线路并联的电阻器。

注:分流器一般用来提供与被测电流成比例的电压

2.1.17串联电阻(阻抗)器seriesresistor(impedance)

与测量仪表的测量线路串联的电阻(阻抗)器。

注:串联电阻阻〔抗)器一般用来扩展仪表的电压测量范围

Gs/T7676.1一1998

2,1.18仪表导线instrumentlead

专门设计的由一根或多根导体组成的导线，用它将测量仪表与外电路或附件相互连接。

2.1.19校准仪表导线calibratedinstrumentlead

具有规定阻值的仪表导线。

注:校准仪表导线属于测量仪表的可互换附件

2.1-20畸变因数(一个量的总谐波畸变因数)distortionfactor(totalharmonicdistortionfactor)(of

aquantity)

谐波含量的均方根值与非正弦波量的均方根值之比。

2.1.21纹波含量ripplecontentofaquantity

波动分量的均方根值与直流分量值之比。

2.1.22峰值因数peakfactor

周期量的峰值与均方根值之比。

2.2按其工作方式分类描述的仪表

2.2.1磁电系仪表permanent-magnetmoving-coilinstrument

利用可动线圈中电流产生的磁场与固定的永久磁铁磁场相互作用而工作的仪表。

注:仪表可具有一个以上的线圈，测量上述线圈中电流总和或电流比率。

2.2.2动磁系仪表moving-magnetinstrument

利用可动水久磁铁磁场与固定线圈中电流产生的磁场相互作用而工作的仪表。

注:仪表可具有一个以上的线圈。

2.2.3电磁系仪表moving-ironinstrument

利用一个可动软磁片与固定线圈中电流产生的磁场间吸引力而工作的仪表或利用一个(或多个)固

定软磁片与可动软磁片(两者均由固定线圈中电流磁化)间排斥(吸引)力而工作的仪表

2.2.4极化电磁系仪表polarizedmoving-ironinstrument

包含一个被固定水久磁铁极化并经固定线圈中电流励磁的可动软磁片的仪表

2.2.5电动系仪表electrodynamicinstrument

利用可动线圈中电流所产生的磁场与一个或儿个固定线圈中电流所产生的磁场相互作用而工作的

仪表。

2.2.6铁磁电动系仪表(铁芯电动系仪表)ferrodynamicinstrument(iron-coredelectrodynamicin

strument)

借助在磁路中设置软磁材料来增强其电动效应的电动系仪表。

2.2.7感应系仪表inductioninstrument

利用个·或〔几个)固定的交流电磁铁磁场与其在可动导电元件中感应电流所产生的磁场相互作用

而工作的仪表。

2.2.8热系仪表(电热系仪表)thermalinstrument(electrothermalinstrument)

利用仪表导体中电流的热效应而工作的仪表。

2.2.8.1双金属系仪表bimetallicinstrument

电流直接或间接加热其双金属元件(其材料在温度改变时具有不同的膨胀率)，使之变形从而产生

指示值的热系仪表。

2.2-8.2热偶系仪表thermocoupleinstrument

利用由被测电流加热的一个或几个热电偶的电动势工作的热系仪表。

注:此电动势通常用磁电系仪表测量

2.2.9整流系仪表rectifierinstrument

由对直流灵敏的测量仪表和整流装置组成的用以测量交流电流或电压的仪表

GB/T7676.1-1998

2.2.10静电系仪表electrostaticinstrument

依靠固定的与可动的电极间静电力的效应而工作的仪表。

2.2.11指针式频率表pointer-typefrequencymeter

按指示器与标度尺之间的关系指示被测频率的仪表。

2.2.12振簧式频率表vibrating-reedfrequencymeter

用以测量频率的仪表。仪表由一组调谐的振簧组成，在具有待测频率的交流电流流过一个或几个固

定线圈的作用下，使振簧中的一个或几个产生谐振

2.2.13相位表phasemeter

用以测量频率相同、波形相似的两个电量之间相位角的仪表。这种仪表能测量以下的量:

一一个电压与另一个电压之间的相位角或一个电流与另一个电流之间的相位角，或

-—电压和电流之间的相位角。

2.2.14功率因数表powerfactormeter

用来测量电路中的有功功率和视在功率的比率的仪表

事实_r.，功率因数表指示电流和相关电压之间相位角的余弦。

22_15比率表(商值表)ratiometer(quotientmeter)

用以测量两个量的比率(商)的仪表。

2.2.16均方根值响应的仪表R.M.S.-respondinginstrument

在规定的频率范围内，即使在被测量为非正弦或含有直流分量时亦能提供与被测量的均方根值成

比例的指示值的仪表。

2.3仪表结构特性

2.3.1(仪表)测量线路measuringcircuit(ofaninstrument)

仪表及其附件的内部电路部分，包括相互连接的导线(若有时)。由电压或电流供电，其中的一个或

二者都是决定被测量指示值的主要因素(电压或电流中的一个可能是被测量自身)。

2.3.1.1电流线路currentcircuit

一种测量电路通过它的电流是决定被测量指示值的主要因素。

注:电流线路所通过的电流可以直接是被测电流，或由外接电流互感器所供给的，或由外接分流器所引出的，与被

测量成比例的电流

2.3.1.2电压线路voltagecircuit

一种测量电路，在其上所施加的电压是决定被测量指示值的主要因素

注施加在电压线路上的电压可以是被测电压，或是由外接电压互感器或分压器所供给的或从外接串连电ii阳阻

抗)器引出的与被测量成比例的电压

2.3.2外部测量线路externalmeasuringcircuit

仪表的外部电路部分，从该电路能得到被测量值q

2.3.3辅助线路auxiliarycircuit

仪表工作所必需的、测量线路以外的电路

2.3.3.1辅助电源auxiliarysupply

供给电能的辅助电路。

2.3.4测量元件measuringelement

测量仪表的一些部件组合。它们在被测量的作用下，能使可动部分产生与被测量有关的运动

2.3.5可动部分movingelement

测量元件的可运动部件。

2.3.6指示装置indicatingdevice

测量仪表中显示被测量值的部件。

GB/'r7676门-1998

2.3.7指示器index

借助标度尺表示可动部分位置的部件。

2.3.8标度尺。cale

一系列的标记和数字，通过它们与指示器结合可得到被测量的值。

2.3.8.1分度线scalemarks

标度盘上的标记，将标度尺分为适当的间隔，用以确定指示器的位置。

2.3-8.2零分度线zeroscalemark

标度盘上数码为零的标记。

2.3.8.3分度scaledivision

任意两个相邻分度线之间的距离。

2.3.9分度数字scalenumbers

与分度线结合在一起的一系列数字。

2.3.10标度盘dial

带有标度尺和其他标志及符号的表面。

2.3.11机械零位mechanicalzero

机械控制的测量元件断电后，指示器趋向的平衡位置。此位置可以与零分度线重合，也可以不重合。

在机械压缩零位的仪表中，机械零位与分度线并不相对应。

在无机械反作用力矩的仪表中，机械零位不确定。

2.3.11.1机械零位调节器mechanicalzeroadjuster

用干调节仪表的机械零位，使之与适当的分度线相重合的调节机构

2.3.11.2机械量程调节器mechanicalspanadjuster

用于调节仪表测量范围上/下限，使之与适当的分度线相重合的调节机构。

2.3.12电零位electricalzero

当被测电量为零或某一设定值且产生反作用力矩的控制电路(若有时)通电时，指示器所达到的平

衡位置。

2.3.12.1电零位调节器electricalzeroadjuster

对需要有辅助电源的仪表，用于调节仪表的电零位，使之与适当的分度线重合的机构。

2.112.2电量程调节器electricalspanadjuster

对需要有辅助电源的仪表，用于调节仪表测量范围的上/下限，使之与适当的分度线重合的机构。

2.4f义表的特性

2.4.1标度尺长度scalelength

在标度尺始点分度线与终点分度线间，经过各最短分度线中点的弧线或直线的长度以长度单位表

不。

注:对十多标度尺的仪表，每一标度尺都有本身的标度尺长度。为方便起见，取主标度尺作为仪表的标度尺l<度

2.4.2量程span

测量范围的上限值和下限值的代数差，以被测量单位表示。

2-4-3测量范围(有效范围)Measuringrange(effectiverange)

由两个被测量值所确定的范围，在此范围内规定了测量仪表和/或附件的误差限值

注:台测量仪表和J或附件可以有几个测量范围

2.4.4剩余偏转residualdeflection

在消除可动部分产生偏转的因素且所有测量线路断电后，机械控制的可动部分所残留的那部分偏

转。

2.4.5过冲。vershoot

GB/T7676.1-1998

当被测量突然从一个稳定值向另一值改变时，最大指示值一与稳定指示值之差(用标度尺长度表示)

2.4.6响应时间responsetime

当被测量从零(不通电情况下)突然改变到某一值.使该值的最终稳定指示值是规定比例的标度尺

长度时，指示器第一次到达继而保持在最终稳定指示值为中心的规定范围内所需的时间

2.5特性值

2.5.1标称值nominalvalue

表征仪表或附件预定使用的某个量值。仪表和附件的预定特性也称为标称值

2.5.2额定值ratedvalue

通常由制造厂对某一规定的工作条件给定的量值。

2-5.3基准值fiducialvalue

明确规定的某量值，仪表和/或附件以其对该值的误差来规定各自的准确度。

注;例如，此值可以是测量范围的土限、量程或者是其他明确规定的量值

2.6影响量、参比条件、标称使用范围和预处理

2.6.1影响量influencequantity

通常指任何可能影响测量仪表和/或附件性能的外部量。

2.6,2参比条件referencecondition

影响量的规定值和规定范围的一个适当集合，在此条件下规定仪表和/或附件的允许误差

每个影响量均可有参比值或参比范围。

2.6-2.1参比值referencevalue

参比条件集合中的一个规定值。

2.6-2.2参比范围referencerange

参比条件集合中的一个规定值的范围。

2.6.3标称使用范围nominalrangeofuse

对影响量规定的一个取值范围。在此范围内，影响量所引起的改变量不超出规定值。

2.6.4影响量的限值limitingvaluesofaninfluencequantity

某影响量可取的极端值，影响量取此值时不致使仪表或附件损坏或产生不再满足其准确度等级要

求的水久性改变。

注:限值可能与其作用的时问有关

2.6.5预处理preconditioning

仪表或
