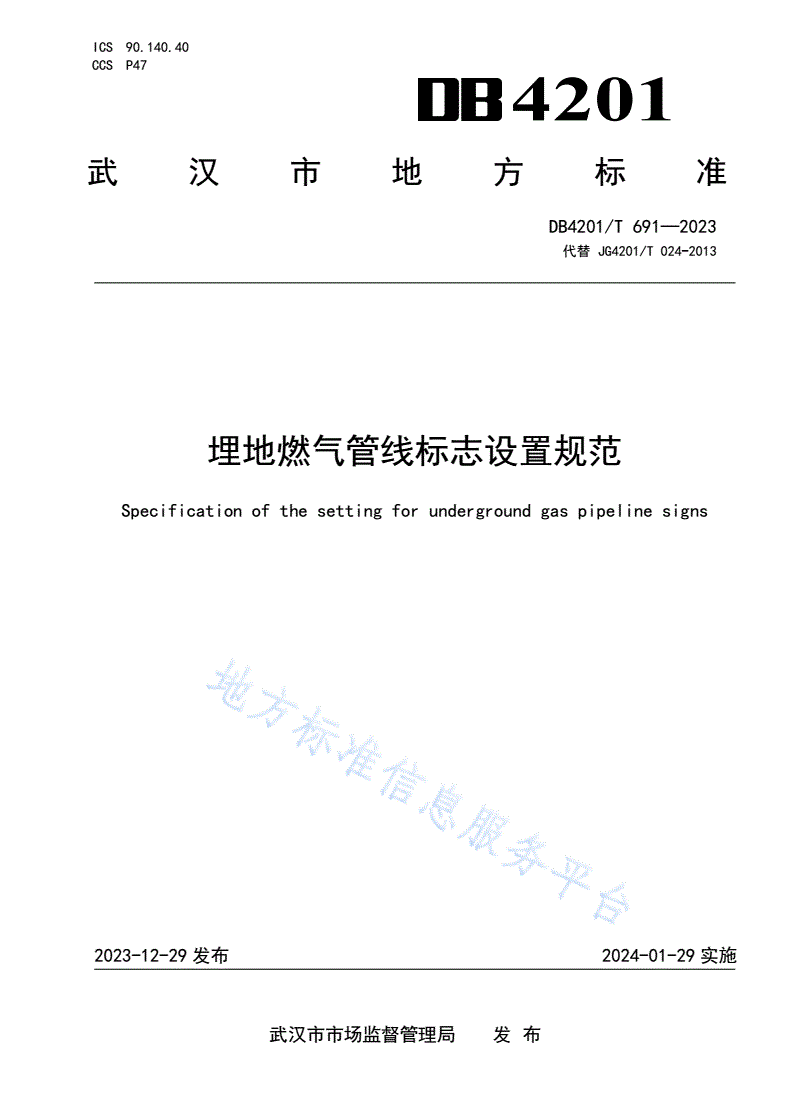

DB4201/T 691-2023 埋地燃气管线标志设置规范

ICS90.140.40

CCSP47

4201

武汉市地方标准

DB4201/T691—2023

代替JG4201/T024-2013

埋地燃气管线标志设置规范

Specificationofthesettingforundergroundgaspipelinesigns

2023-12-29发布2024-01-29实施

武汉市市场监督管理局发布

DB4201/T691—2023

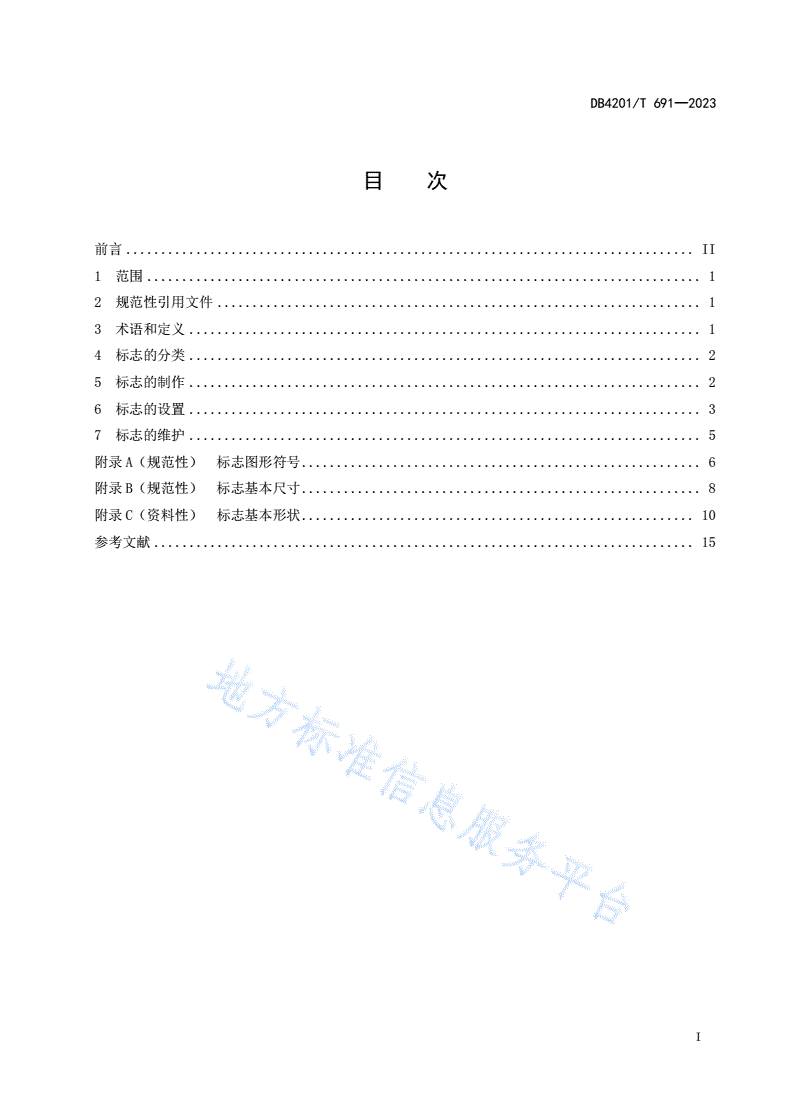

目次

前言.................................................................................II

1范围...............................................................................1

2规范性引用文件.....................................................................1

3术语和定义.........................................................................1

4标志的分类.........................................................................2

5标志的制作.........................................................................2

6标志的设置.........................................................................3

7标志的维护.........................................................................5

附录A（规范性）标志图形符号.........................................................6

附录B（规范性）标志基本尺寸.........................................................8

附录C（资料性）标志基本形状........................................................10

参考文献.............................................................................15

I

DB4201/T691—2023

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

本文件代替JG4201/T024—2013《埋地燃气管线地面和地上标志设置规范》，与JG4201/T024—2013

相比，主要技术变化如下：

a）调整了适用范围包含地下标志，增加了规范的不适用范围（见第1章，2013版第1章）；

b）增加了规范引用文件（见第2章，2013版第2章）；

c）增加了术语及定义，删除了术语门站及定义（见3.4～3.9，2013版3.4）；

d）增加了标志分类及地下标志（见4.1、4.4，2013版第4章）；

e）更改了标志的制作要求（见5.2.2、5.2.3、5.2.4、5.3.1、5.3.2，2013版第5章）；

f）增加了地下标志制作（见5.4）；

g）更改了标志的设置规定，将一般规定放入6.1节，其它规定放入对应的标志种类内（见6.1.3、

6.1.4、6.3.2，2013版6.1.3）；

h）更改了标志的选用规定（见6.1.5，2013版6.1.4）；

i）更改了地面标志的设置规定（见6.2.1，2013版6.2.1）；

j）更改了阴保测试井盖可视为地面标志（见6.2.2，2013版6.2.2）；

k）更改了地上标志桩的设置规定（见6.3.1，2013版6.3.1）；

l）增加了地下标志设置规定（见6.4）；

m）增加了标志维护管理的规范要求（见7.1）；

n）更改了燃气运行单位对标志的维护管理要求（见7.2，2013版7.1）；

o）删除了与标志设置无关内容（2013版7.3）；

p）更改了附录A、B、C（见附录A、B、C，2013版附录A、B、C）。

本文件由武汉市燃气事业发展中心提出。

本文件由武汉市城市管理执法委员会归口。

本文件主要起草单位：武汉市燃气事业发展中心、武汉能源规划设计有限公司、武汉市燃气集团

有限公司。

本文件主要起草人：章继东、罗旭光、白英姬、赵红叶、李培。

本文件及其所代替文件的历次版本发布情况为：

——JG4201/T024-2013；

——本次为第一次修订。

II

DB4201/T691—2023

埋地燃气管线标志设置规范

1范围

本文件规定了埋地燃气管线标志的分类、制作、设置、维护和管理。

本文件适用于武汉市境内天然气门站、液化或压缩天然气、液化石油气及其他燃气供气站至各类用

户引入管的埋地燃气管线。

本文件不适用于第三方施工现场和燃气运行单位抢修设置的临时安全警示标志。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，

仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB2893安全色

GB/T18833道路交通反光膜

3术语和定义

下列术语和定义适用于本文件。

3.1

标志sign

用于警示埋地燃气管线位置、走向、权属等信息的文字、图形和安全色的载体。

3.2

地面标志on-groundsign

设置在地面用于表明地下燃气管线位置的图形标志。

3.3

地上标志above-groundsign

设置在地上且高出地面，用于表明地下燃气管线的位置、属性的图形标志。

3.4

地下标志under-groundsign

埋设于地下，用于地下燃气管线定位、示踪的图形标志。

3.5

测试桩testpost

布设在埋地管线沿线，用于监测与测试管线阴极保护参数的设施。

3.6

标志桩markerpost

设置在地上并高出地面，用于表明埋地管线属性、位置和参数的设施。

1

DB4201/T691—2023

3.7

警示带warningtape

以PVC薄膜为基材，具有良好的绝缘、耐燃、耐寒、耐酸碱、耐溶剂等特性，并标注出燃气管线字

样以及燃气运行单位标志、报警电话等，沿管线上方埋设的标识带。

3.8

标志牌denoter

用文字或符号标明特征，传达警示信息的标牌。

3.9

电子标识器electronicmarker

一种可具有信息储存和处理，用于显示地下管线信息的装置。

4标志的分类

4.1埋地燃气管线标志可分为地面标志、地上标志和地下标志3种类型。

4.2埋地燃气管线地面标志包括地面金属标志、地面地砖标志和地面粘贴标志等。

4.3埋地燃气管线地上标志包括标志桩和标志牌等。

4.4埋地燃气管线地下标志包括警示板（带）和电子标识器等。

5标志的制作

5.1一般规定

5.1.1标志的颜色应符合GB2893的有关规定。

5.1.2标志的图形符号、文字应清晰醒目。

5.1.3标志的基本尺寸除按本文件要求执行外，可根据现场实际情况按比例缩放。

5.1.4标志的材料应坚固耐久，基础或支撑应能保证标志安装稳固。

5.2地面标志制作

5.2.1地面标志的图形符号应按附录A制作，规格、图形符号及文字的尺寸应按附录B表B.1选用。

5.2.2地面金属标志的制作应符合下列规定：

——地面金属标志表面采用圆形，直径100mm，可用铸铁、铝合金、不锈钢等耐腐蚀金属材料制作，

材料厚度不小于2mm，文字和符号凹进材料表面2mm，底色为金属本色，图形符号为红色，文

字采用红色黑体字；

——地面金属标志表面标注包含燃气运行单位标识及简称、联系电话、图形符号、警示语“燃气

管道严禁开挖”等要素，样式见附录C图C.1；

——地面金属标志的埋地部分设有防止移动或拔脱的结构。

5.2.3地面地砖标志的制作应符合下列规定：

——地面地砖标志表面采用正方形，边长可选用100mm、150mm或200mm三种基本规格，可用混凝

土或复合材料制作，文字和符号凸出材料表面2mm；

——混凝土地面地砖厚度不小
