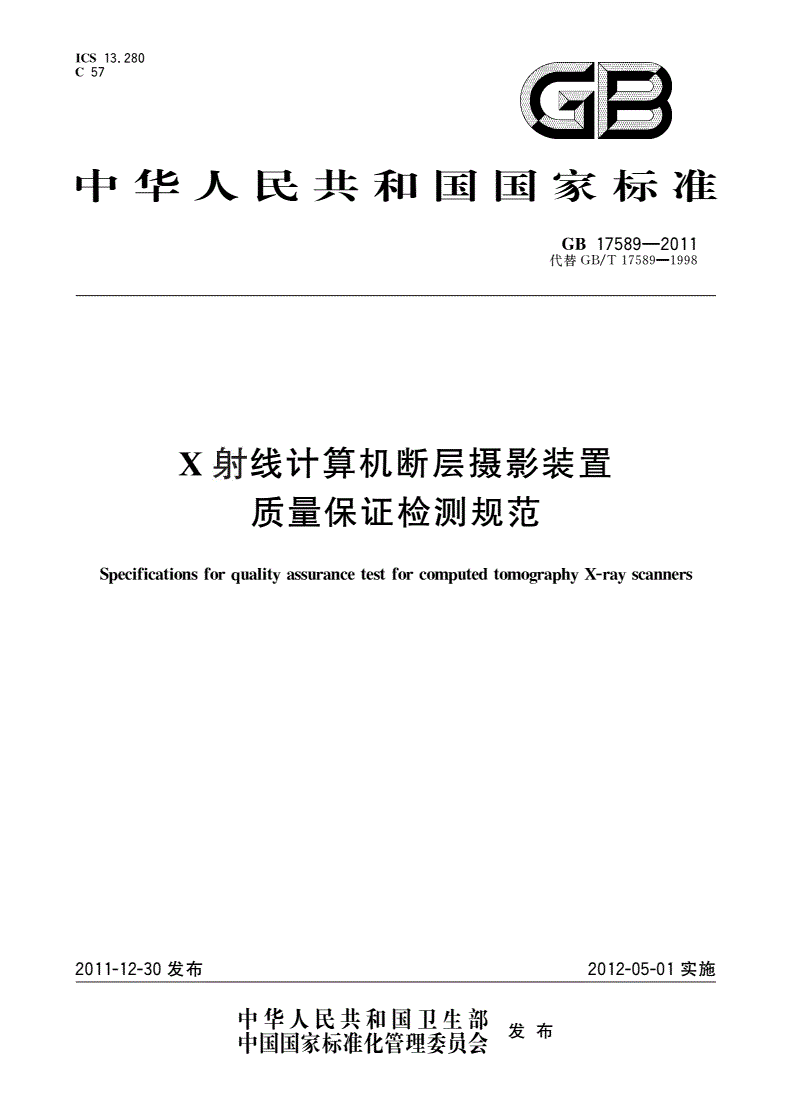

GB 17589-2011 X射线计算机断层摄影装置质量保证检测规范

ICS13.280

C57

GB

中华人民共和国国家标准

GB17589-2011

代替GB/T17589-1998

X射线计算机断层摄影装置

质量保证检测规范

SpecificationsforqualityassurancetestforcomputedtomographyX-rayscanners

2011-12-30发布2012-05-01实施

中华人民共和国卫生部

发布

中国国家标准化管理委员会

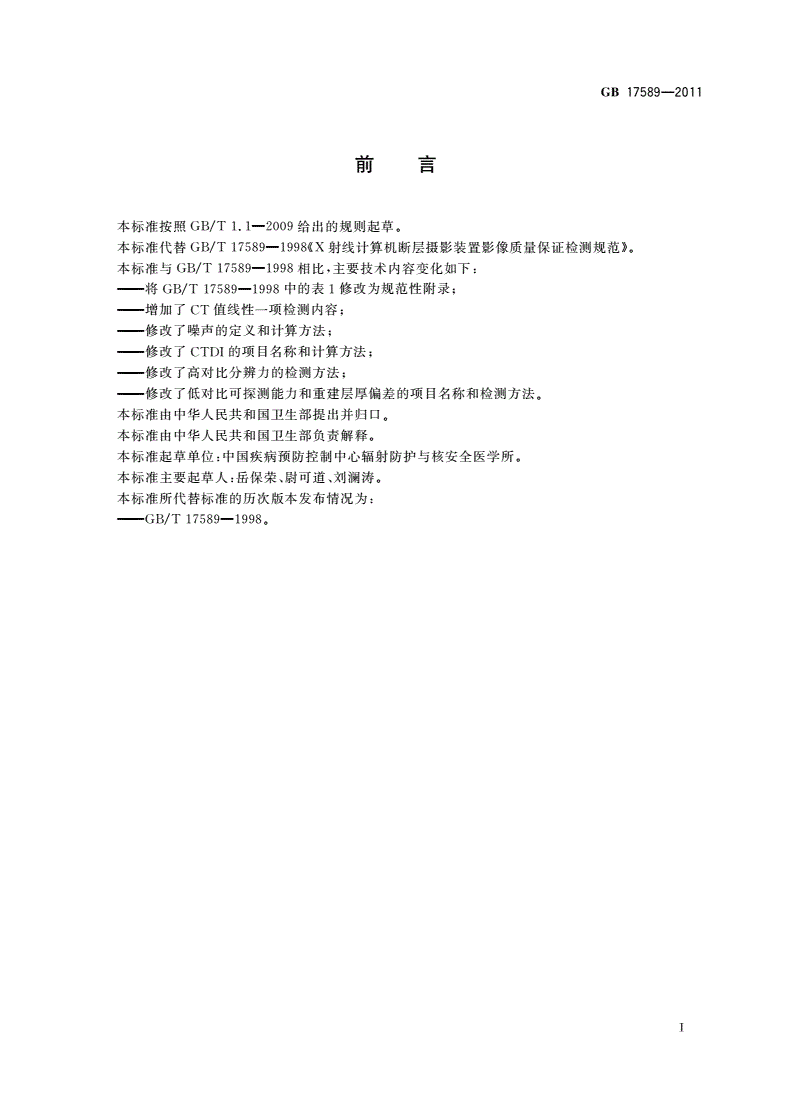

前言

本标准按照GB/T1.1-2009给出的规则起草。

本标准代替GB/T17589-1998《X射线计算机断层摄影装置影像质量保证检测规范》

本标准与GB/T17589-1998相比，主要技术内容变化如下：

——将GB/T17589-1998中的表1修改为规范性目录；

——增加了CT值线性一项检测内容

——修改了噪声的定义和计算方法；

——修改了CTDI的项目名称和计算方法；

——修改了高对比分辨力的检测方法；

——修改了低对比可探测能力和重建层厚偏差的项目名称和检测方法。

本标准由中华人民共和国卫生部提出并归口。

本标准由中华人民共和国卫生部负责解释。

本标准起草单位：中国疾病预防控制中心辐射防护与核安全医学所。

本标准起草人：岳保荣、尉可道、刘澜涛。

本标准所代替标准的历次版本发布情况为：

——GB/T17589-1998。

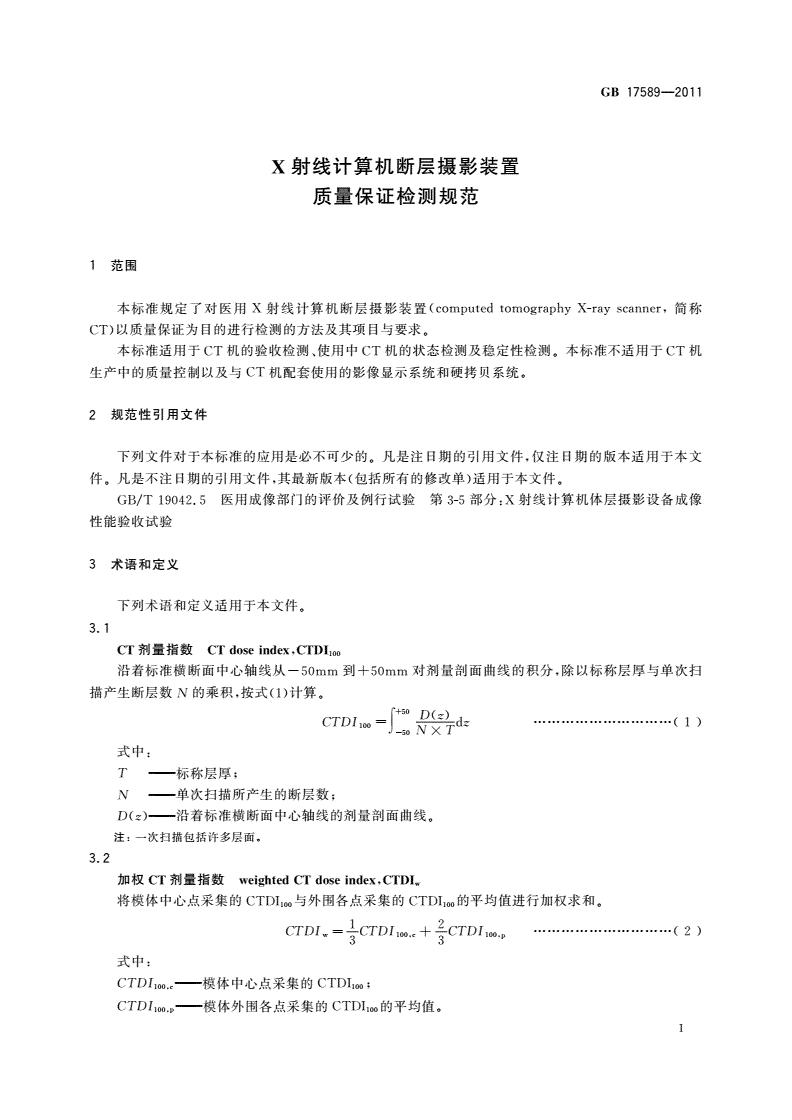

X射线计算机断层摄影装置

质量保证检测规范

1范围

本标准规定了对医用X射线计算机断层摄影装置(X-rayequipmentfor

computedtomography，简称CT)以质量保证为目的进行检测的方法及其项目与要求。

本标准适用于CT机的验收检测、使用中CT机的状态检测及稳定性检测。本标

准不适用于CT机生产中的质量控制以及与CT机配套使用的影像硬拷贝系统。

2规范性引用文件

下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件，仅注日期

的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）

适用于本文件。

GB/T19042.5医用成像部门的评价及例行试验第3-5部分：X射线计算机体层

摄影设备成像性能验收试验

3术语和定义

下列术语和定义适用于本文件。

3.1CT剂量指数CTdoseindex

沿着标准横断面中心轴线从-50mm到+50mm对剂量剖面曲线积分，除以标称

层厚与单次扫描产生断层数N的乘积，按式(1)计算。

+50D(z)

CTDI=dz

100∫?50N×T·································（1）

式中：T-标称层厚；

N——单次扫描所产生的断层数；

D(z)——沿着标准横断面中心轴线的剂量剖面曲线。

注：一次扫描包括许多层面。

3.2加权CT剂量指数weightedCTdoseindex，CTDIw

将模体中心点采集的CTDI与外围各点采集的CTDI的平均值进行加权求和。

100100

12

CTDI=CTDI+CTDI·························（2）

w3100,c3100,p

式中：CTDI——模体中心点采集的CTDI；

100,c100

CTDI——模体外围各点采集的CTDI的平均值。

100,p100

3.3CT值CTnumber

用来表示与CT影像每个像素对应区域相关的X线衰藏平均值。

注：CT值通常用Hounsfield作为单位。利用式(2)，将测得的衰减值按照国际

统一的Hounsfield标度转换为CT值。

CT值=μ物质-μ水×1000·····················（3）

物质

μ水

式中：μ——感兴趣区物质的线性衰减系数。

物质

μ——水的线性衰减系数。

水

按照上述标度定义CT值，则必然有：水的值为0HU，空气的值为-1000HU。

3.4体素voxel

是成像体层中人为划分的，按矩形排列的若干个小的基本单元。

3.5剂量剖面曲线doseprofile

将剂量表示为垂直于断层平面的直线上位置的函数。

3.6半值全宽fullwidthathalf-maximum

剂量剖面曲线上最大值一半处的两点的间距。

3.7高对比分辨力high-contrastrcsolution

空间分辨率spatialresolution

在物体与背景在衰减程度上的差异与噪声相比足够大的情况下，CT成像时分辨

不同于大小物体的能力。

注：通常，物体与背景的衰减系数之间的差异导致其相应的CT值相差100HU以上是被认为是足够大。

3.8平均CT值meanCTnumber

在一特定感兴趣区内所有像素CT值的平均值。

3.9噪声noise

在均匀物质影像中，给定区域CT值对其平均值的变异。其大小可用感兴趣区中

均匀物质的CT值的标准偏差除以对比度标尺表示。

3.10标称层厚nominaltomograpicslicethickness

CT机控制面板上选定并指示的层厚。

3.11感兴趣区regionofinterest

在给定时间内对影像中特别感兴趣的局部区域。

3.12灵敏度剖面曲线sensitivityprofile

CT系统相关响应量作为垂直于断层平面的直线上位置的函数。

3.13重建层厚reconstructedslicethickness

扫描野中心处灵敏度剖面曲线的半值全宽。

3.14螺距pitch

球管没每转360°诊断床的移动距离与总的成像探测器宽度之比。

d

P=···································（4）

MS

式中：d——球管每旋转360°诊断床的移动距离；

M——球管每旋转360°所成断层图像的数目；

S——每幅断层图案的标称层厚。

3.15均匀性uniformity

整个扫描野中，均匀物质影像CT值的一致性。

3.16基线值baselinevalue

X射线诊断设备功能参数的参考值。是在验收或状态检测合格之后，由最初的稳

定性监测得到的数值，或由相应的标准给定的数值。

3.17低对比可探测能力lowcontrastdetectability

CT机图像中能识别低对比度的细节的
