GB/T 14566.2-2011 爆破片型式与参数 第2部分：反拱形爆破片

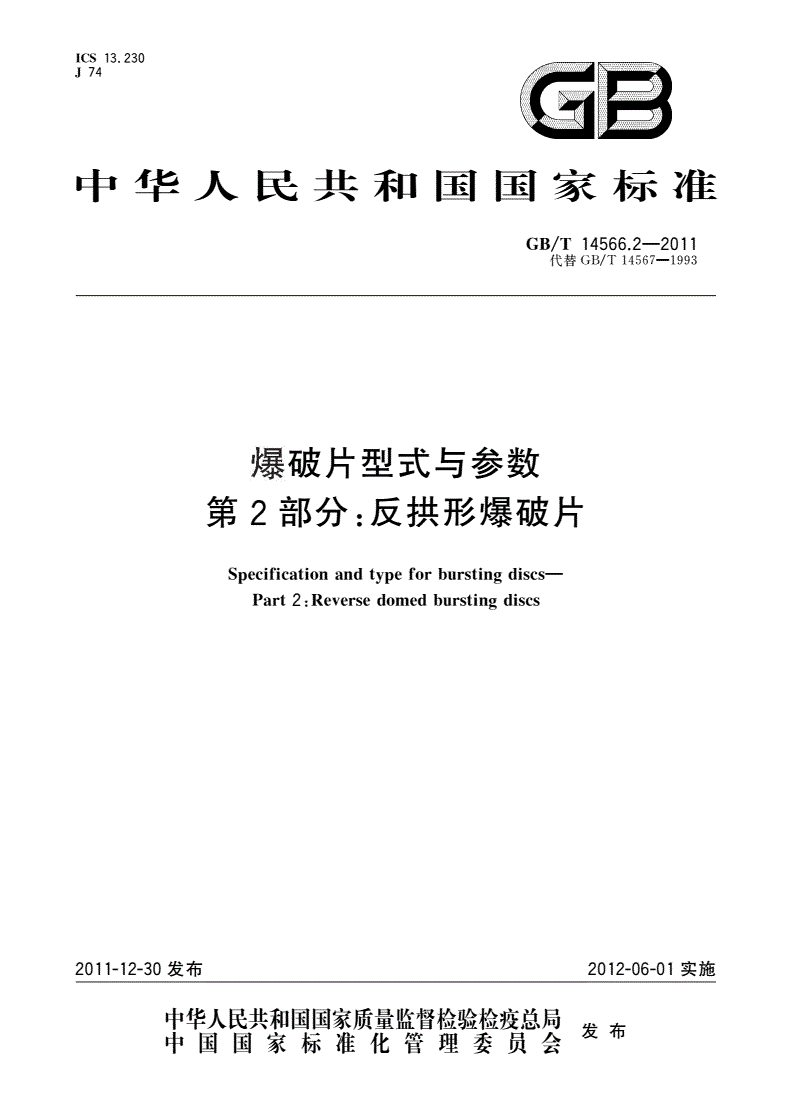

ICS13．230

J74

a雪

111

GB／T4566．2—20

14567--1993

代替GB／T

爆破片型式与参数

第2部分：反拱形爆破片

andfordiscs—

Specificationtypebursting

Partdomeddiscs

2：Reversebursting

201

I-12-30发布

宰瞀髁紫瓣警矬瞥翼发布中国国家标准化管理委员会仅19

14566．2—2011

GB／T

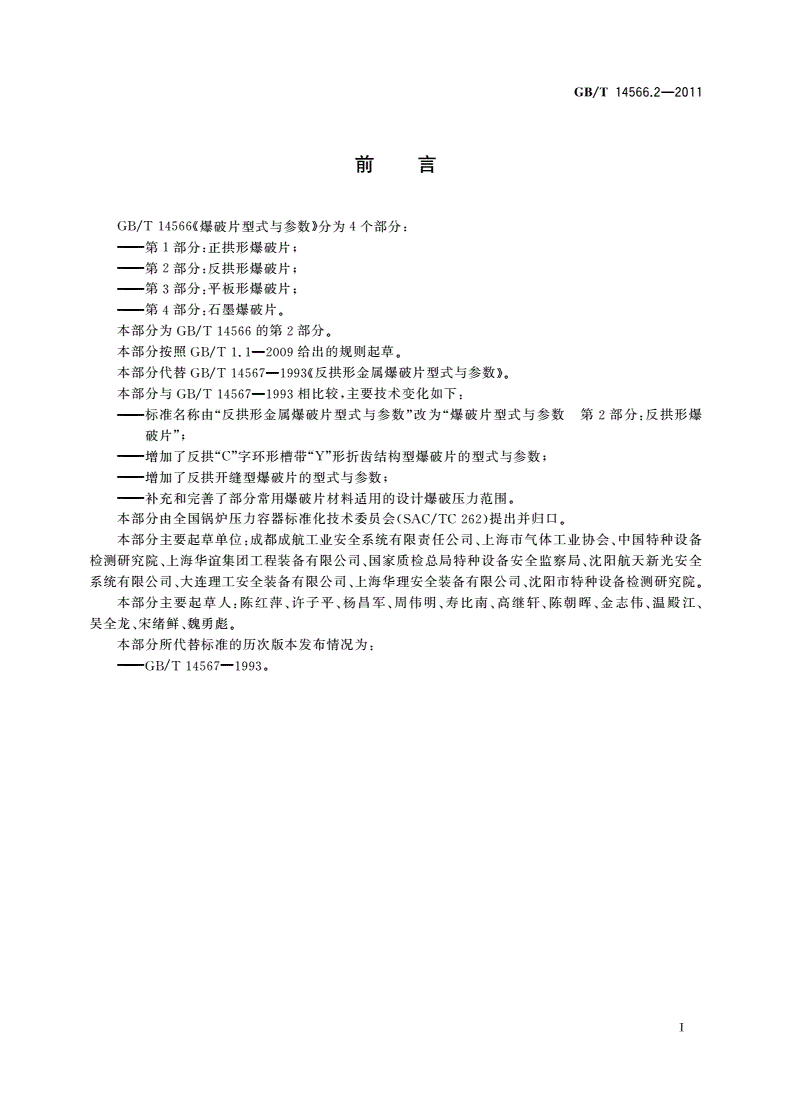

削罱

GB／T14566((爆破片型式与参数》分为4个部分：

——第1部分：正拱形爆破片；

——第2部分：反拱形爆破片；

——第3部分：平板形爆破片；

——第4部分：石墨爆破片。

本部分为GB／T14566的第2部分。

本部分按照GB／T1．1—2009给出的规则起草。

本部分代替GB／T14567—1993《反拱形金属爆破片型式与参数》。

14567

本部分与GB／T1993相比较，主要技术变化如下：

——标准名称由“反拱形金属爆破片型式与参数”改为“爆破片型式与参数第2部分：反拱形爆

破片”；

——增加了反拱“c”字环形槽带“Y”形折齿结构型爆破片的型式与参数；

——增加了反拱开缝型爆破片的型式与参数；

——补充和完善了部分常用爆破片材料适用的设计爆破压力范围。

本部分由全国锅炉压力容器标准化技术委员会(SAC／TC262)提出并归口。

本部分主要起草单位：成都成航工业安全系统有限责任公司、上海市气体工业协会、中国特种设备

检测研究院、上海华谊集团工程装备有限公司、国家质检总局特种设备安全监察局、沈阳航天新光安全

系统有限公司、大连理工安全装备有限公司、上海华理安全装备有限公司、沈阳市特种设备检测研究院。

本部分主要起草人：陈红萍、许子平、杨昌军、周伟明、寿比南、高继轩、陈朝晖、金志伟、温殿江、

吴全龙、宋绪鲜、魏勇彪。

本部分所代替标准的历次版本发布情况为：

14567

——GB／T1993。

GB／T14566．2—2011

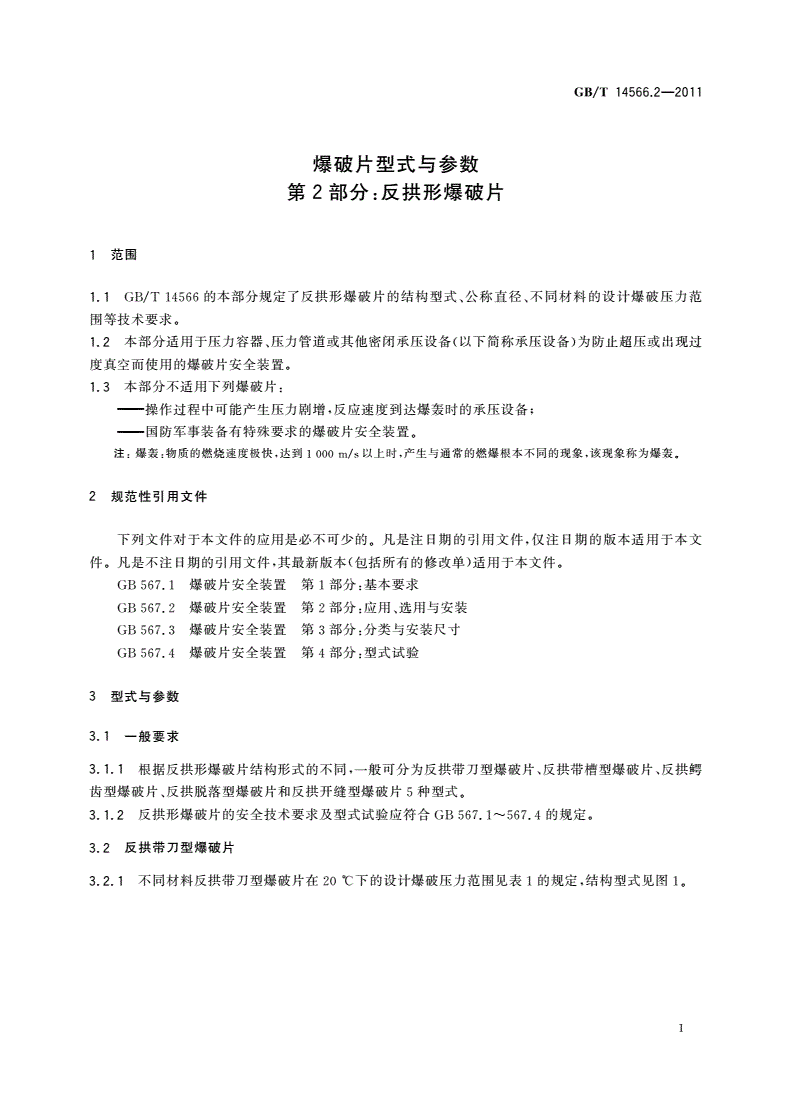

爆破片型式与参数

第2部分：反拱形爆破片

1范围

1．1GB／T

14566的本部分规定了反拱形爆破片的结构型式、公称直径、不同材料的设计爆破压力范

围等技术要求。

1．2本部分适用于压力容器、压力管道或其他密闭承压设备(以下简称承压设备)为防止超压或出现过

度真空而使用的爆破片安全装置。

1．3本部分不适用下列爆破片：

——操作过程中可能产生压力剧增，反应速度到达爆轰时的承压设备；

——国防军事装备有特殊要求的爆破片安全装置。

注：爆轰：物质的燃烧速度极快，达到1ooo

m／s以上时，产生与通常的燃爆根本不同的现象，该现象称为爆轰。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。

GB

567．1爆破片安全装置第1部分：基本要求

GB

567．2爆破片安全装置第2部分：应用、选用与安装

GB

567．3爆破片安全装置第3部分：分类与安装尺寸

GB

567．4爆破片安全装置第4部分：型式试验

3型式与参数

3．1一般要求

3．1．1根据反拱形爆破片结构形式的不同，一般可分为反拱带刀型爆破片、反拱带槽型爆破片、反拱鳄

齿型爆破片、反拱脱落型爆破片和反拱开缝型爆破片5种型式。

3．1．2反拱形爆破片的安全技术要求及型式试验应符合GB567．I～567．4的规定。

3．2反拱带刀型爆破片

3．2．1不同材料反拱带刀型爆破片在20℃下的设计爆破压力范围见表1的规定，结构型式见图1。

14566．2—2011

GB／T

表1不同材料反拱带刀型爆破片在20℃下的设计爆破压力范围

爆破设计压力

公称直径DN

MPa

镍奥氏体不锈钢因康镍

250．08～11．20．08～12．50．08～14．00

400．08～10．000．08～12．50．08～14．00

500．08～10．000．08～11．20．08～12．5

800．065～9．500．065～10．00．065～12．00

1000．035～9．000．035～8．000．035～10．00

1500．035～6．000．035～6．000．035～8．00

2000．035～5．600．035～5．000．035～6．00

2500．03～5．000．03～4．000．03～5．00

3000．03～4．000．03～3．000．03～4．00

3500．03～3．000．03～3．000．03～4．00

4000．03～2．500．03～2．500．03～3．00

4500．02～2．000．02～2．000．02～2．50

5000．02～1．500．02～1．500．02～2．00

6000．02～1．000．02～1．000．02～I．50

7000．02～1．000．02～1．000．02～1．50

8000．02～1．
